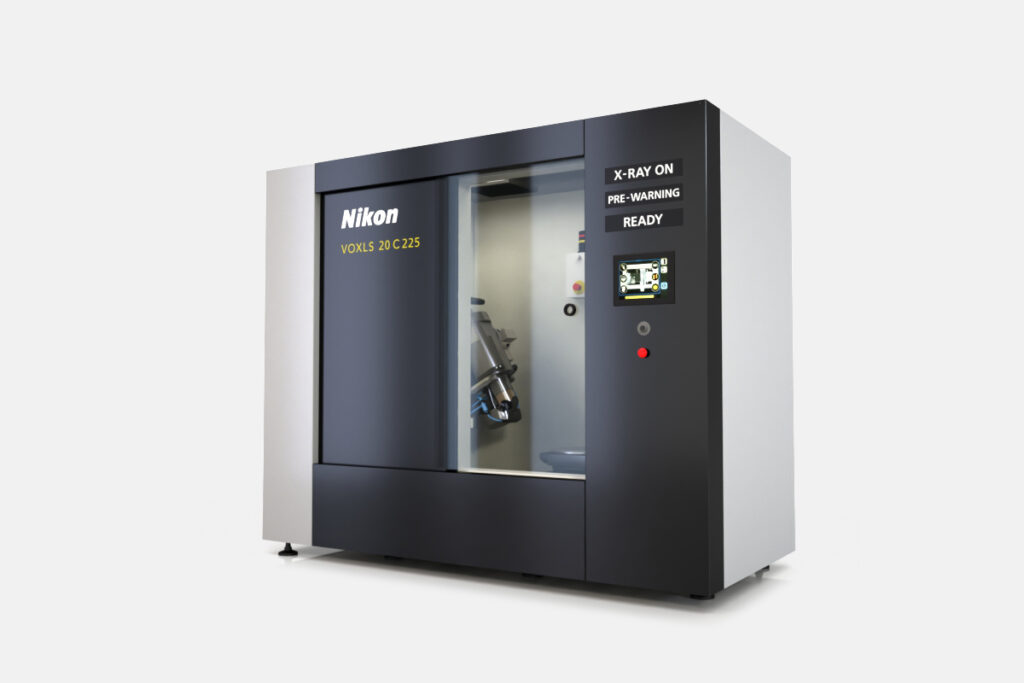

VOXLS 20-Serie – Kompakte Röntgen- und CT-Systeme

Die VOXLS 20-Serie von Nikon bietet branchenführende CT-Inspektionskapazitäten bei geringem Platzbedarf und einer Scanenergie von bis zu 225 kV und ist damit die ideale Lösung für eine Vielzahl von Proben.

Außergewöhnliche Leistung durch eine platzsparende Bauweise

Vielseitig

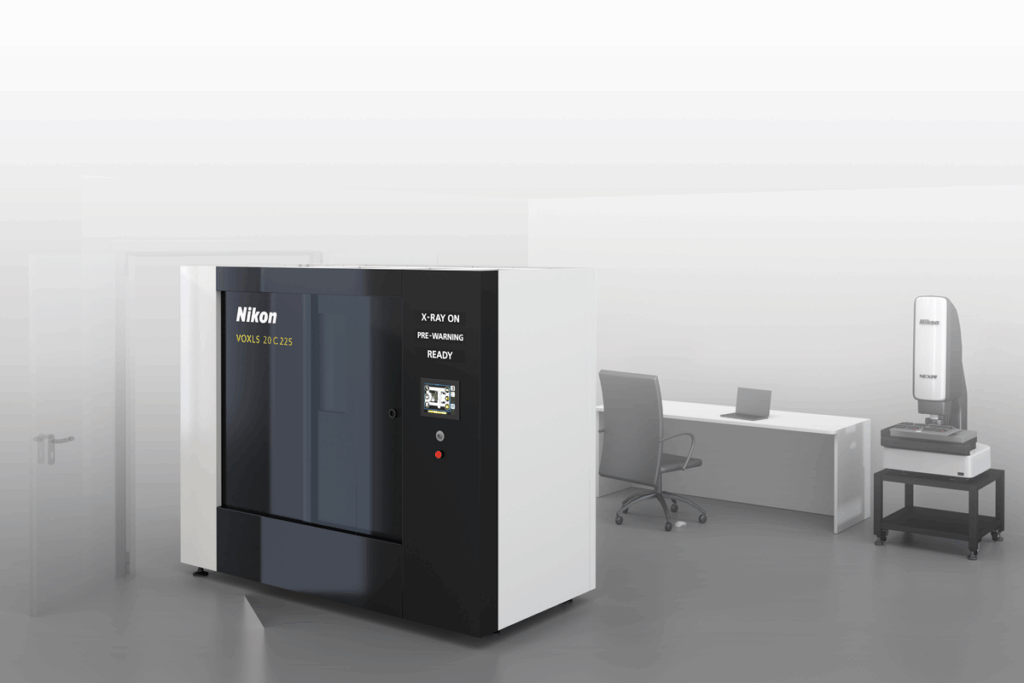

Die Röntgen- und CT-Systeme der VOXLS 20-Serie eignen sich ideal für Qualitätskontrolllabore und Fertigungsumgebungen, in denen nur wenig Platz zur Verfügung steht. Das System ist auf Präzision und Zuverlässigkeit ausgelegt und verfügt über einen messtechnisch präzisen Manipulator auf einem Sockel aus Granit und starre Stahltürme. Es liefert außergewöhnliche Röntgen- und CT-Datenqualität bei kompakten Abmessungen, die durch eine handelsübliche Doppeltür passen.

Besondere Produktmerkmale

Vielseitig
Herausragender Prüfraum

Die VOXLS 20-Serie bietet einen für ihre Größe erstklassigen CT-Prüfraum, sodass Benutzer eine Vielzahl unterschiedlicher Proben in einem einzigen System prüfen können. Mit Scan-Erweiterungen wie X.Tend, Helical CT, Offset.CT und Panel Shift CT maximiert es die Systemauslastung für eine schnelle Amortisation und passt sich flexibel an wechselnde Geschäftsanforderungen an.

Vielseitig

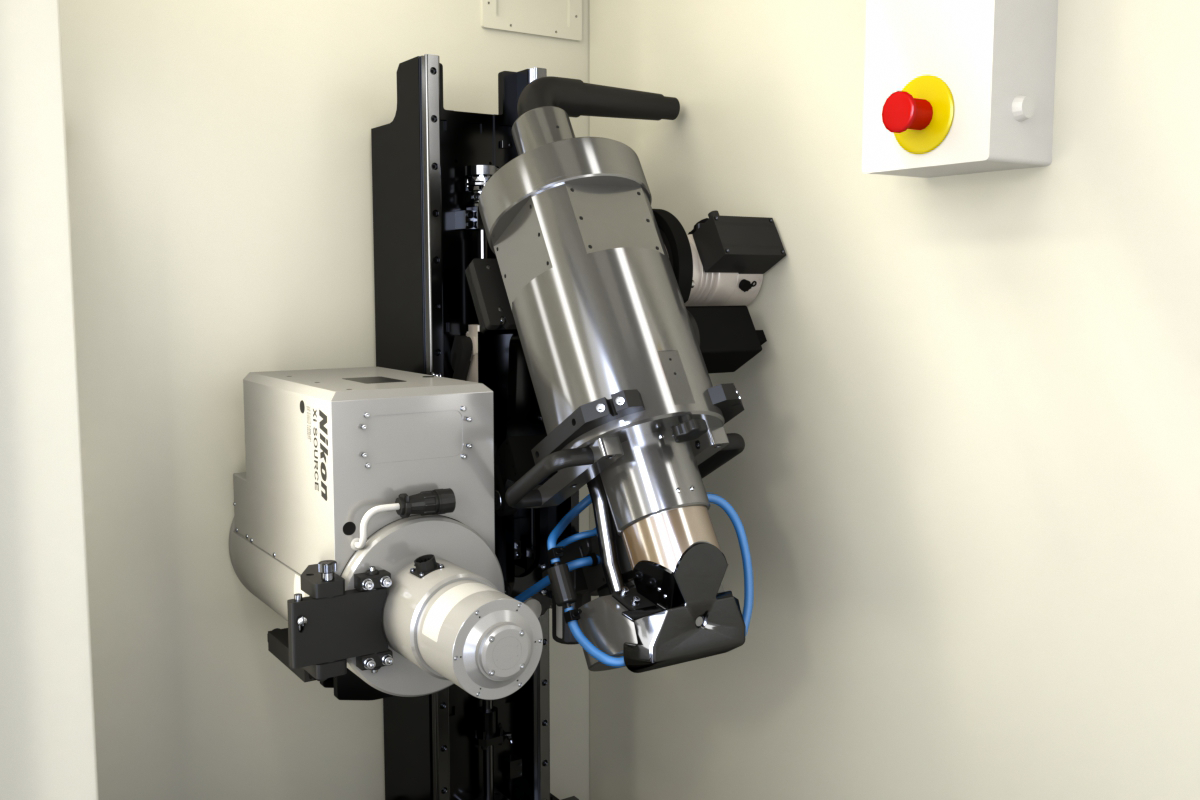

Dual-Source-Konfiguration

Das VOXLS 20 C 225 von Nikon bietet eine motorisierte Dual-Source-Konfiguration, mit der Benutzer die optimale Quelle für ihre Anwendung auswählen können. Auf Knopfdruck können Benutzer schnell zwischen dem 225-kV-Reflexionstarget für erhöhten Fluss und Produktivität und dem 160-kV-Transmissionstarget für bestmögliche Auflösung wechseln.

Benutzerfreundlich
Quellenoptimierung

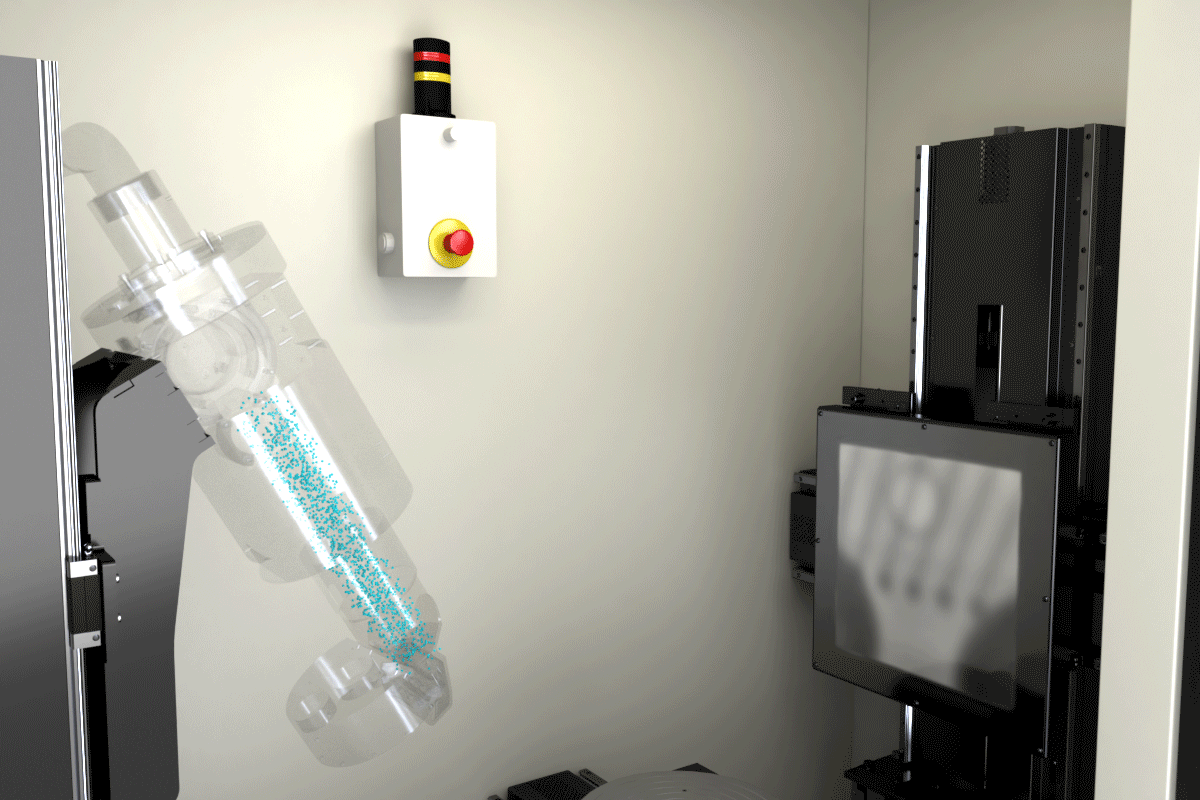

Die Quellenoptimierung ist eine multifunktionale Innovation, die eine maximale Leistung des Quellenfilaments gewährleistet. Dies wird durch die Rationalisierung des Filamentwechsels, der Einrichtung und der laufenden Optimierung erreicht. Das Tool sorgt für eine verbesserte Leistung der Quelle, eine längere Lebensdauer der Filamente und reduziert die Betriebsbelastung, sodass sich die Benutzer auf die Erreichung ihrer Produktivitäts- und Abteilungsziele konzentrieren können.

Benutzerfreundlich

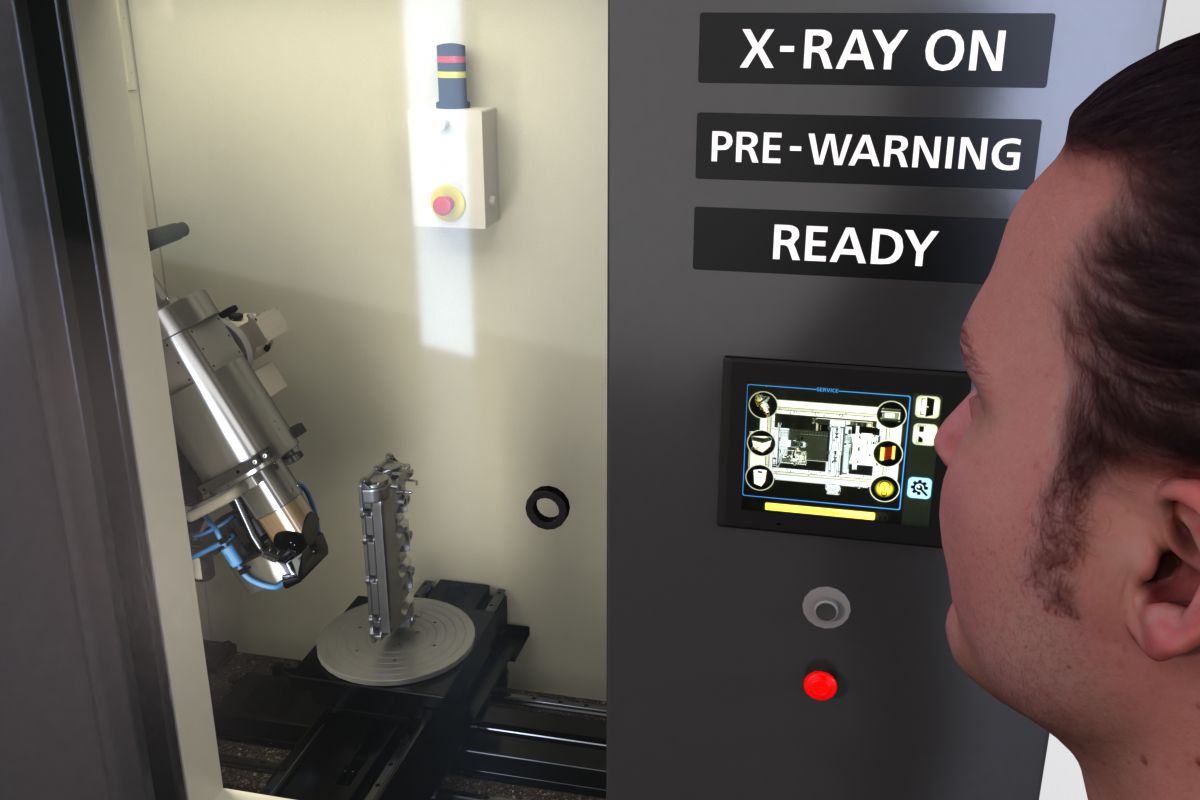

Bedienerorientiertes Design

Alle Systeme der VOXLS 20-Serie setzen auf Benutzerfreundlichkeit und Effizienz. Ein großes Sichtfenster gewährleistet eine sichere Positionierung der Probe. Die motorisierte Tür öffnet in weniger als 4 Sekunden, um Wartezeiten zu minimieren und den Arbeitsablauf zu verbessern. Funktionen wie der Filterwechsler und die Quellenoptimierung vereinfachen die Bedienung und Wartung zusätzlich und sorgen für eine hocheffiziente und zufriedenstellende Erfahrung.

Erstklassige Datenqualität

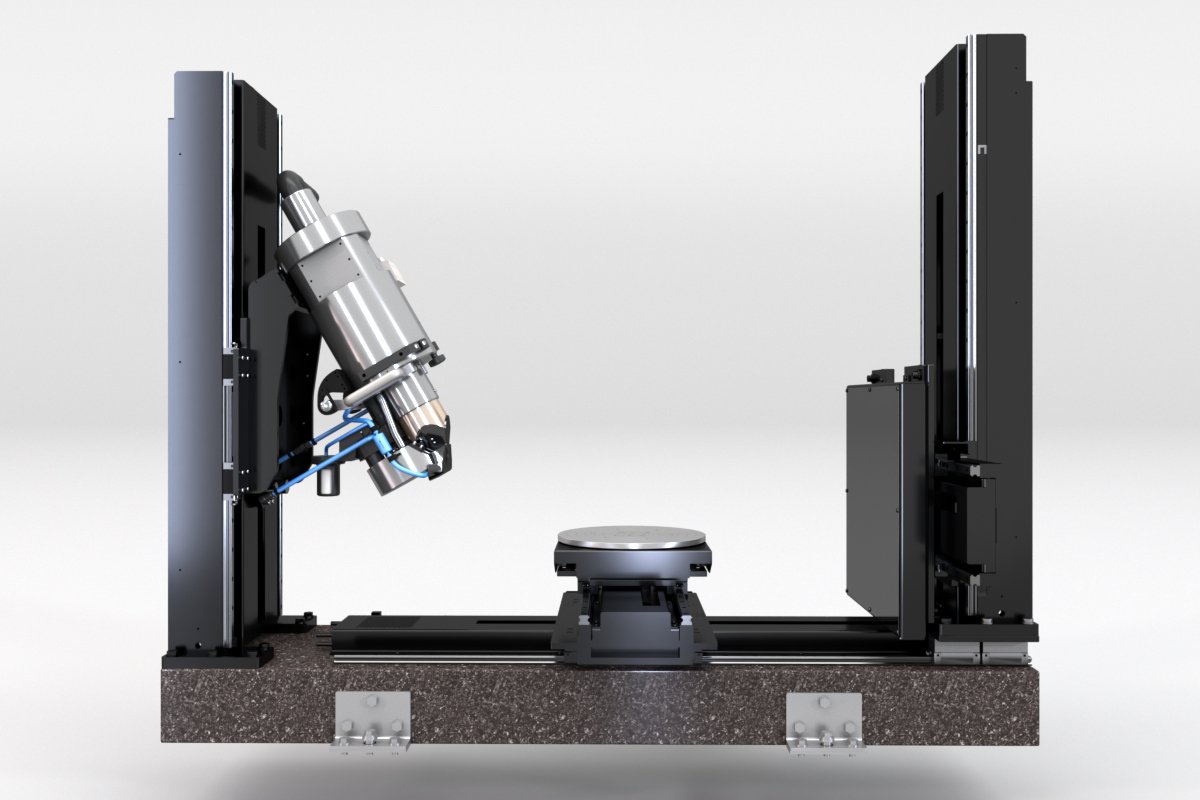

Manipulator mit messtechnischer Qualität

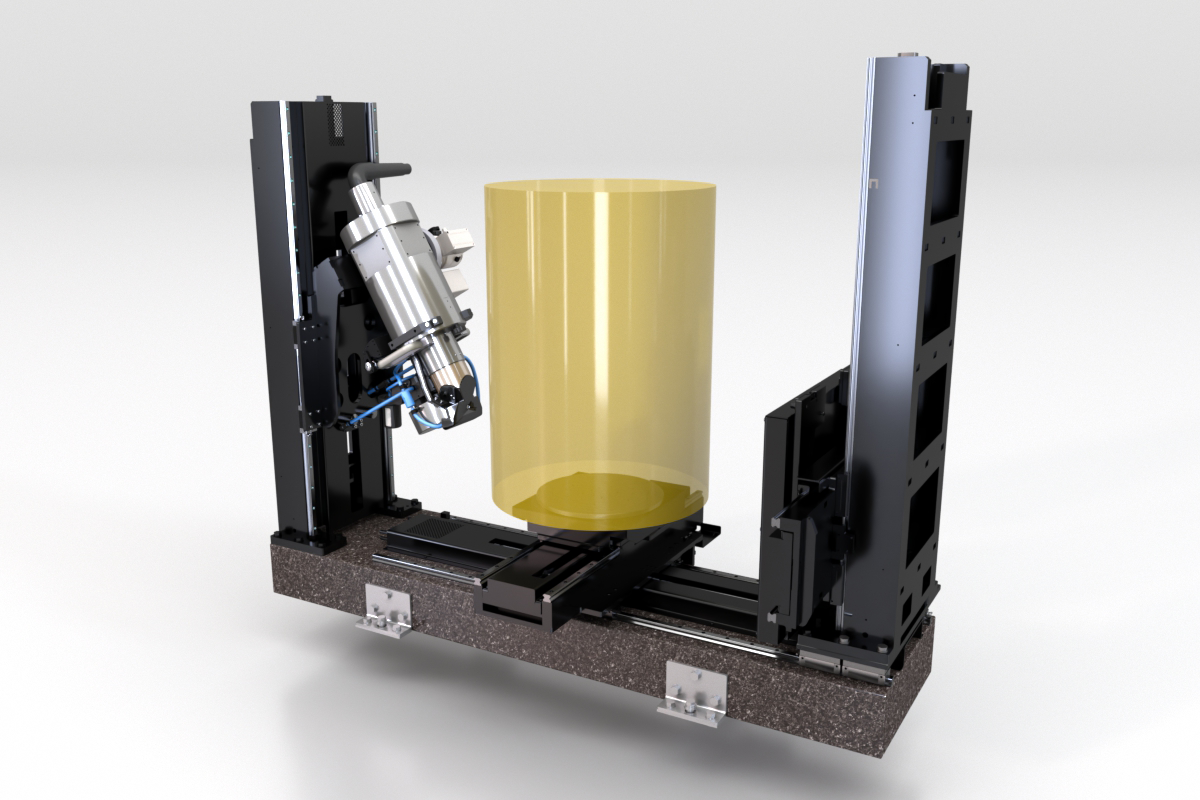

Das Kernstück der Systeme der VOXLS 20-Serie ist ein Manipulator in messtechnischer Qualität auf einem Granitsockel, der mit starren Stahltürmen und hochpräzisen Encodern und Motoren gekoppelt ist. Die robuste Konstruktion bietet eine überragende mechanische und thermische Stabilität, was zur Erzeugung genauerer, präziserer und wiederholbarer Messdaten führt. Dadurch erhalten Benutzer mehr Sicherheit bei Entscheidungen zum Produktdesign oder zur Qualitätskontrolle.

Produktiv

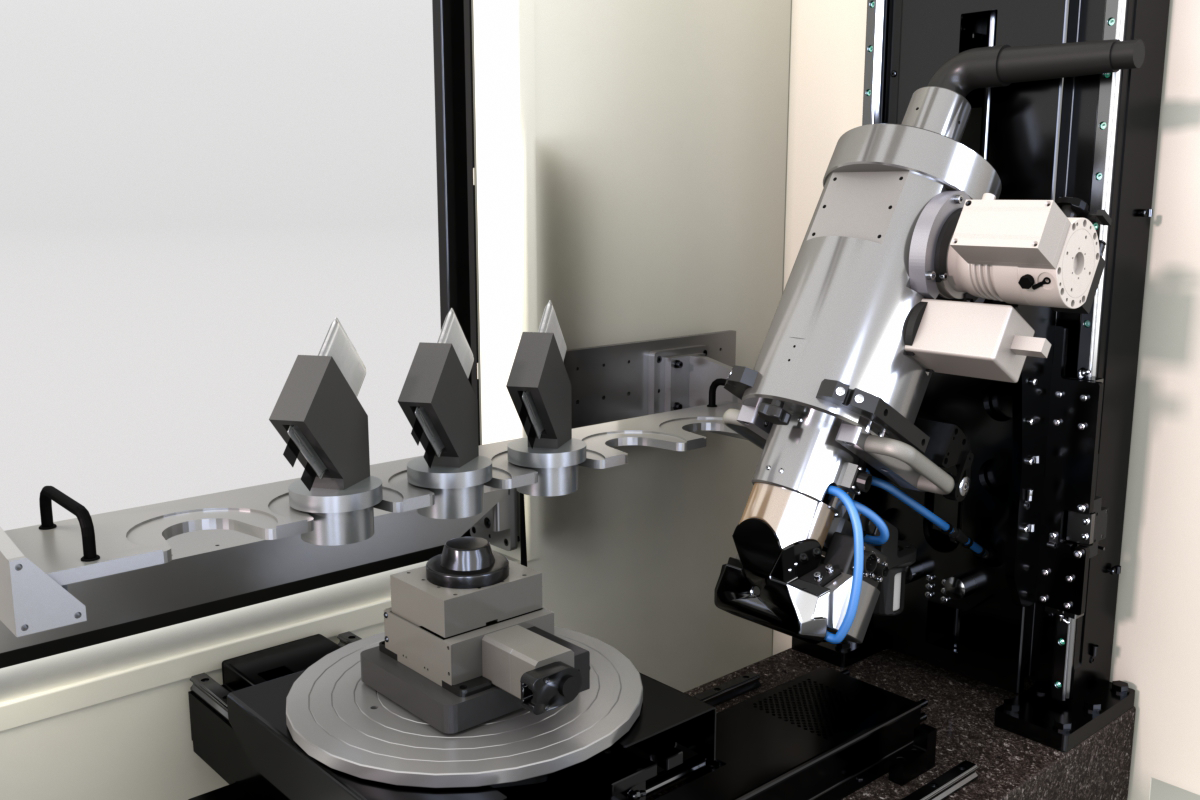

Automatisierungsfähig

Steigern Sie die Effizienz Ihrer Techniker mit benutzerfreundlichen, bedienerunabhängigen Scanprofilen und Stapel-Scanfunktionen. Alternativ können Sie den Autoloader oder Laderoboter unter Verwendung der Nikon Automation OPC UA Schnittstelle für eine autonome Inspektion und maximale Effizienz in einer Fertigungsumgebung verwenden.

Spezifikationen

Quelle225-kV-Mikrofokusquelle mit statischem oder rotierendem Reflexionstarget
Optionale 160-kV-Quelle mit Transmissionstarget
Max. Scan-Volumen555 x 759 mm (Ø x H)
Maximale Stichprobengröße750 x 1,297 mm (Ø x H)
Max. Probengewicht90 kg zentrale Belastung

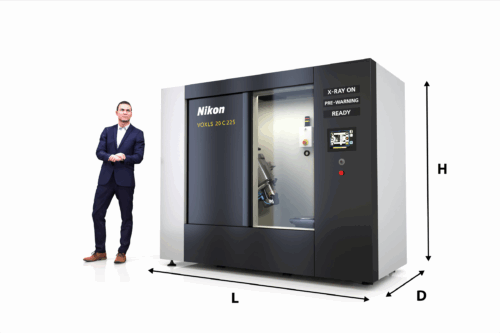

Systemabmessungen2,451 x 1,173 x 2,018 mm (L x T x H)
Systemgewicht4,800 kg

Mehr erreichen mit erweiterten Scan-Funktionen

Erweitern Sie Ihren Scanbereich, verbessern Sie die Klarheit, erhöhen Sie die Auflösung und steigern Sie Ihre Produktivität mit den Scan-Verbesserungen von Nikon. Durch die Kombination innovativer Hardware- und Softwaremodule steigern die vielfältigenScanerweiterungen von Nikon die Grenzen herkömmlicher Röntgen- und CT-Verfahren, insbesondere bei schwierigen Proben. Dies bietet Benutzern die Qualität, um sichere Entscheidungen zu treffen, den Durchsatz zur Steigerung der Rentabilität und die flexible Anpassung an sich ändernde Geschäftsanforderungen.

Industrielle Anwendungen

Die Automobilindustrie erfordert die Inspektion verschiedener Komponenten, von elektrischen Systemen bis hin zu Leichtbaustrukturteilen. Die VOXLS 20-Serie ermöglicht die Inspektion dieser vielfältigen Komponenten bei geringem Platzbedarf in Produktionsanlagen der Automobilindustrie.

In der Luft- und Raumfahrtindustrie sind Präzision und Zuverlässigkeit aller Komponenten gefragt. Mit ihrer messtechnischen Plattform ermöglicht die VOXLS 20-Serie die detaillierte Inspektion kritischer Bauteile für die Luft- und Raumfahrt, von komplexen Turbinenschaufeln bis hin zu komplexen elektronischen Systemen, und stellt sicher, dass diese strenge Qualitätsstandards erfüllen.

Die akademische Forschung erfordert einige der vielfältigsten Scan-Anwendungen aller Organisationen, darunter Fossilien, neue Mischungen von Verbundwerkstoffen, hochmoderne Legierungen, Pflanzen- und Tierforschung und vieles mehr. Die VOXLS 20-Serie verfügt über Technologien zur Scan- und Auflösungsverbesserung, um Forschern dabei zu helfen, die gesuchten Antworten zu finden. All dies in einer kompakten Bauweise, die sich gut in beengte Laborräume an Universitäten einfügt.

Der sich schnell entwickelnde Markt für Elektrofahrzeuge und elektrische Speicher stellt immer höhere Anforderungen an die Batterieprüfung, um deren Leistung und Sicherheit zu gewährleisten. Die VOXLS 20-Serie eignet sich für die Prüfung aller Arten von Batteriezellen, sei es im Bereich Forschung und Entwicklung, Fehleranalyse oder für die Qualitätskontrolle in der Produktion.

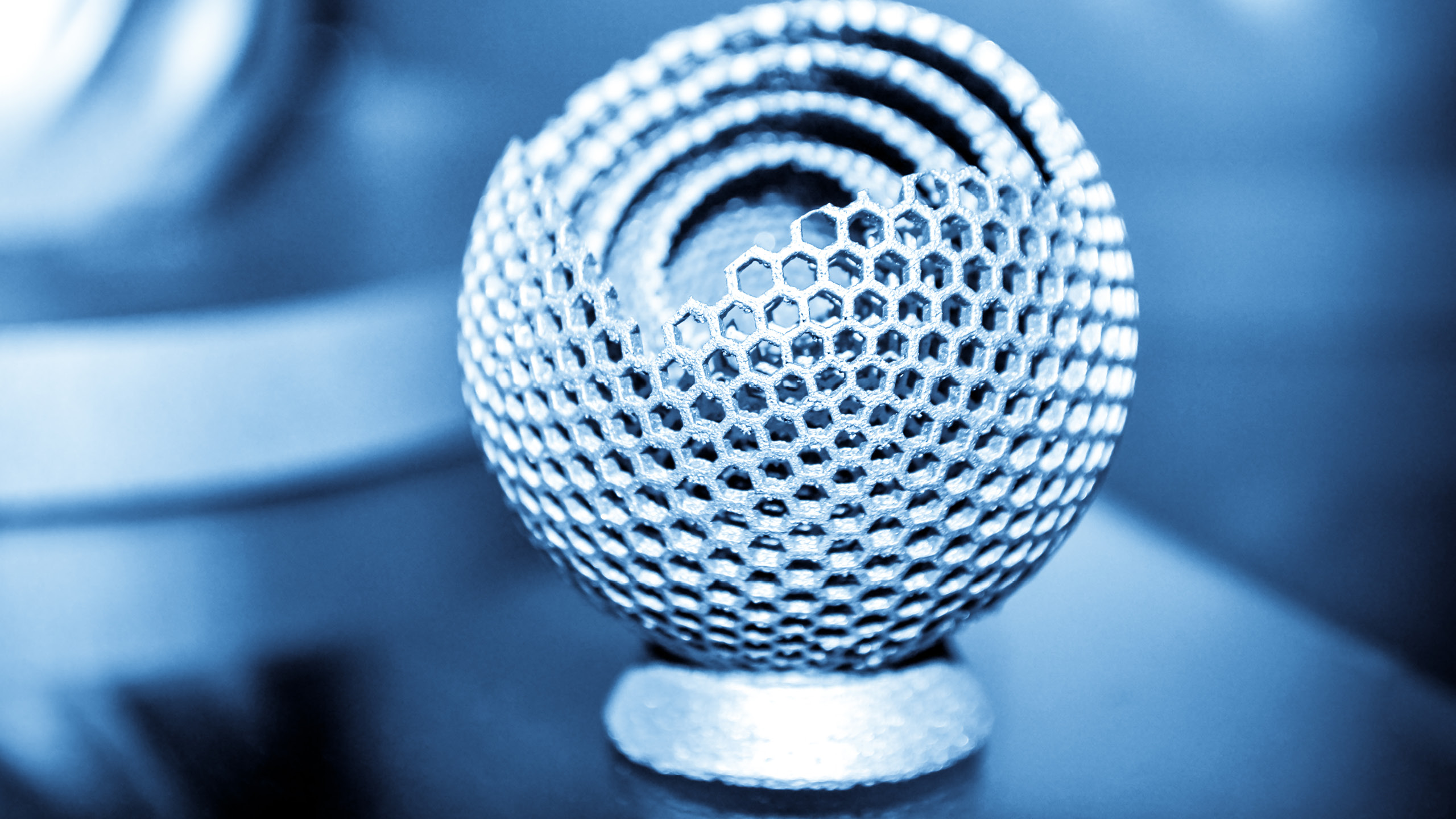

Die additive Fertigung hat das Prototyping und die Produktion in zahlreichen Branchen revolutioniert. Die VOXLS 20-Serie bietet die perfekte Lösung für die Prüfung komplexer Geometrien, innenliegender Strukturen und potenzieller Defekte in 3D-gedruckten Bauteilen und gewährleistet so die Qualitätskontrolle während des gesamten Prozesses der additiven Fertigung.

Von Leichtmetalllegierungen bis hin zu hochpräzisen Komponenten sind Gussteile in zahlreichen Branchen unverzichtbar. Die VOXLS 20-Serie eignet sich ideal für die Prüfung kleiner bis mittelgroßer Gussteile, um Einschlüsse, Porosität und Schrumpfung zu erkennen, die die Leistung beeinträchtigen könnten. Durch die Dual-Source-Konfiguration des Systems lassen sich die Scans für unterschiedliche Materialien und Dichten optimieren, ganz gleich, ob es sich um einzelne Komponenten oder kleine Baugruppen handelt.

Elektronik wird in vielen Bereichen eingesetzt, von Mikrochips bis hin zu mehrschichtigen Leiterplatten. Die VOXLS 20-Serie bietet die nötige Auflösung, um Defekte in BGAs und Risse in Bonddrähten zu erkennen, und das in elektronischen Fertigungsumgebungen mit geringen Platzverhältnissen.

FAQs

Die VOXLS 20-Serie bietet maximale Leistungsfähigkeit bei geringem Platzbedarf und eignet sich somit ideal für Einrichtungen mit begrenzten Platzverhältnissen. Die VOXLS 20-Serie bietet die gewohnt hervorragende Datenqualität und eine Plattform in messtechnischer Qualität, für die Nikon bekannt ist. Gleichzeitig passt sie dank ihrer kompakten Bauweise durch eine handelsübliche Doppeltür, wodurch sie sich noch flexibler installieren lässt.

Die VOXLS 20-Serie eignet sich ideal zum Scannen einer Vielzahl von Proben. Dazu gehören Elektronik, Kunststoffteile, Leichtmetallkomponenten, additiv gefertigte Bauteile und medizinische Geräte. Dank der Dual-Source-Konfiguration können Sie je nach Anwendung zwischen dem Reflexionstarget für höhere Produktivität durch erhöhten Röntgenfluss oder dem Transmissionstarget für bestmögliche Auflösung wählen.

Der Manipulator mit messtechnischer Qualität bietet mit seinem Granitsockel und den starren Stahltürmen eine außergewöhnliche Stabilität und Präzision. Dies gewährleistet eine hochgradig genaue und wiederholbare Positionierung der Probe, was sich direkt in einer Verbesserung der Datenqualität und der Messwiederholbarkeit niederschlägt. Diese technischen Entscheidungen gewährleisten die Präzision, Wiederholbarkeit und Zuverlässigkeit, für die die Marke Nikon bekannt ist.

Die Quellenoptimierung vereinfacht den Prozess der Filamenteinrichtung für optimale Leistung, vereinfacht den Filamentwechsel und sorgt für eine längere Lebensdauer des Filaments. Dies reduziert den Wartungsaufwand, minimiert Ausfallzeiten und gewährleistet eine gleichbleibende Scanqualität über einen langen Zeitraum hinweg, wodurch das System benutzerfreundlicher und kostengünstiger im Betrieb ist.

Die VOXLS 20-Serie ist langlebig und lässt sich an sich ändernde Fertigungsanforderungen anpassen. Das System ist aufrüstbar und verfügt über eine Reihe automatisierter und robotergestützter Inspektionslösungen mit Nikon Automation über die OPC UA Schnittstelle, sodass es bei wachsenden Anforderungen in automatisierte Fertigungsumgebungen integriert werden kann.

VOXLS 20-Serie

VOXLS 30-Serie

Configurable x-ray-cover

Konfigurierbare Röntgen-CT-Systeme

Röntgen-CT-Prüfdienstleistungen

Verwandte Produkte

AI Reconstruction

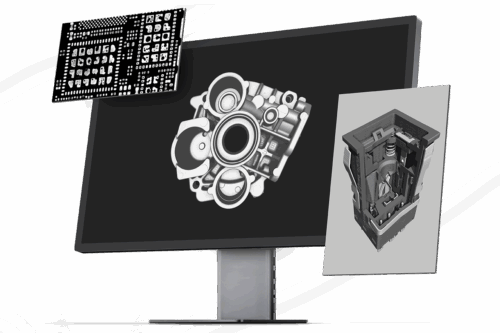

Nikons AI Reconstruction revolutioniert die Computertomographie (CT) durch automatische Bildverbesserung mittels künstlicher Intelligenz (KI). Es ist auf die Bedürfnisse jedes Kunden zugeschnitten und bietet ein neues Maß an Geschwindigkeit und Qualität, um eine überlegene Fehlererkennung zu ermöglichen und gleichzeitig die Produktivität zu steigern.
