Die APDIS IQ-Stationen messen über sechsmal schneller als ein konventionelles Koordinatenmessgerät (KMG), sie können direkt in der Fertigungsumgebung installiert und mit geringem Programmieraufwand optimiert werden, wodurch sie eine für ein KMG-System beispiellose Produktivität, Flexibilität und Einfachheit bieten. Präzise Messungen von Merkmalen lassen sich ohne Adapter, Messtaster oder Beschichtungen mit hoher Präzision und Wiederholgenauigkeit durchführen, was eine schnelle und einfache Rückmeldung zur Qualitätskontrolle ermöglicht, wo immer dies erforderlich ist.
Ohne Adapter, ohne Beschichtungen, ohne Referenzmarken.Schnelle Einrichtung, schnelle Messungen.
Messen Sie nur das, was Sie benötigen, wo Sie es benötigen und wie Sie es benötigen. Echtzeit-Rückmeldungen und -Analysen für eine schnellere Fehleridentifikation.
Installation im Messraum oder in der Produktionssumgebung. Qualitätsprüfung verfügbar, wo und wann sie benötigt wird. Einfache Programmierung und minimaler Einrichtungsaufwand.

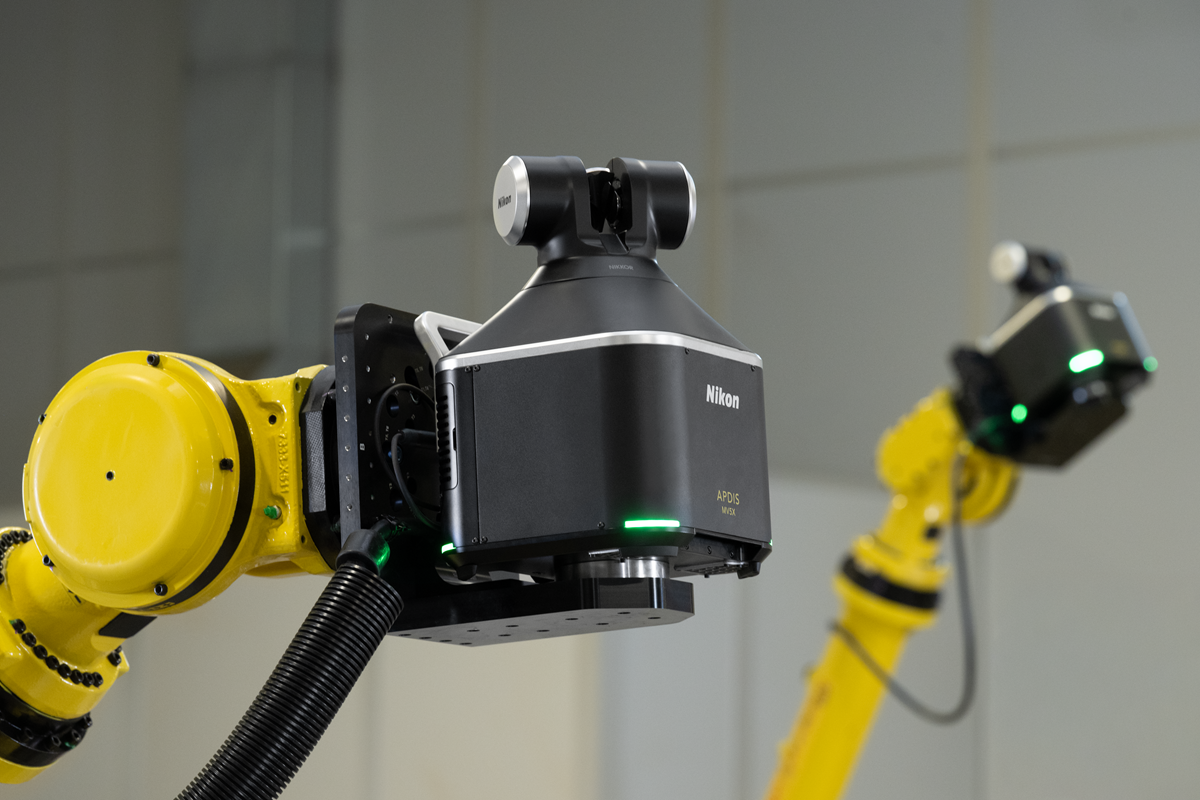

Die APDIS Laser Radar-Technologie ermöglicht schnelle, automatisierte, präzise und genaue Messungen. Die IQ-Stationen sind mit dem neuesten MV5X Laser Radar ausgestattet und nutzen so die volle Leistung dieser Technologie in puncto Geschwindigkeit und Genauigkeit.

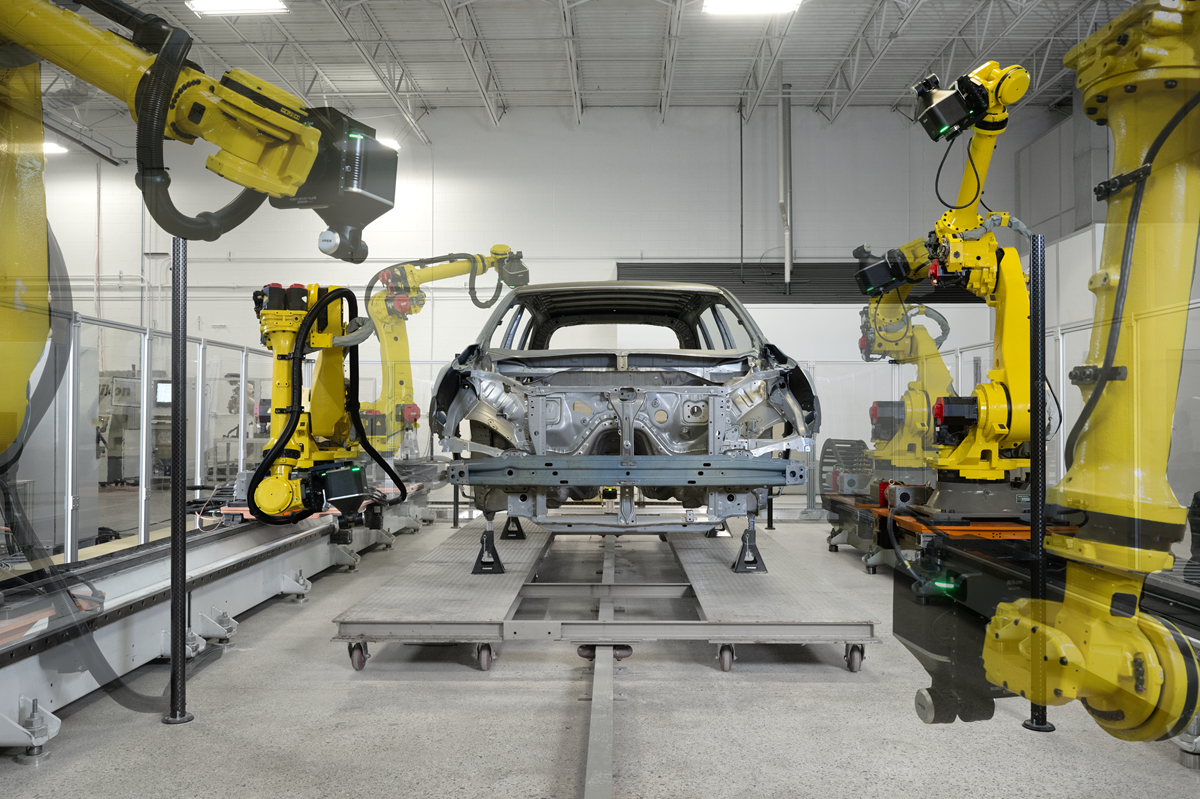

An jeder Messposition wird eine Ausrichtung an der Bauteilaufnahme vorgenommen, um Abweichungen des Roboters aus den Ergebnissen zu eliminieren. Dank vereinfachter, vorprogrammierter Roboterpositionen müssen die Roboter bei Modifikationen und Ergänzungen nicht umprogrammiert werden.

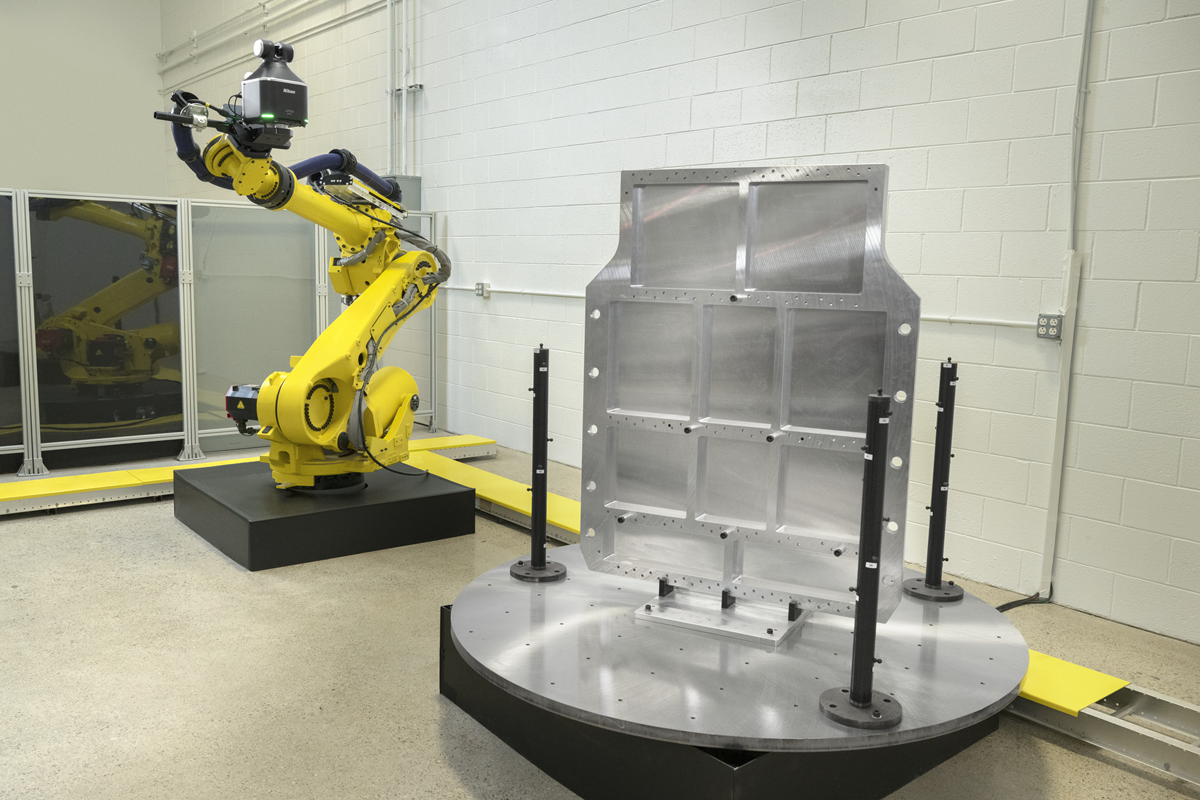

Die APDIS IQ-Stationen lassen sich flexibel entweder in der Fertigung oder im Messraum installieren und ermöglichen so eine hohe Flexibilität bei der Installation und Messung.

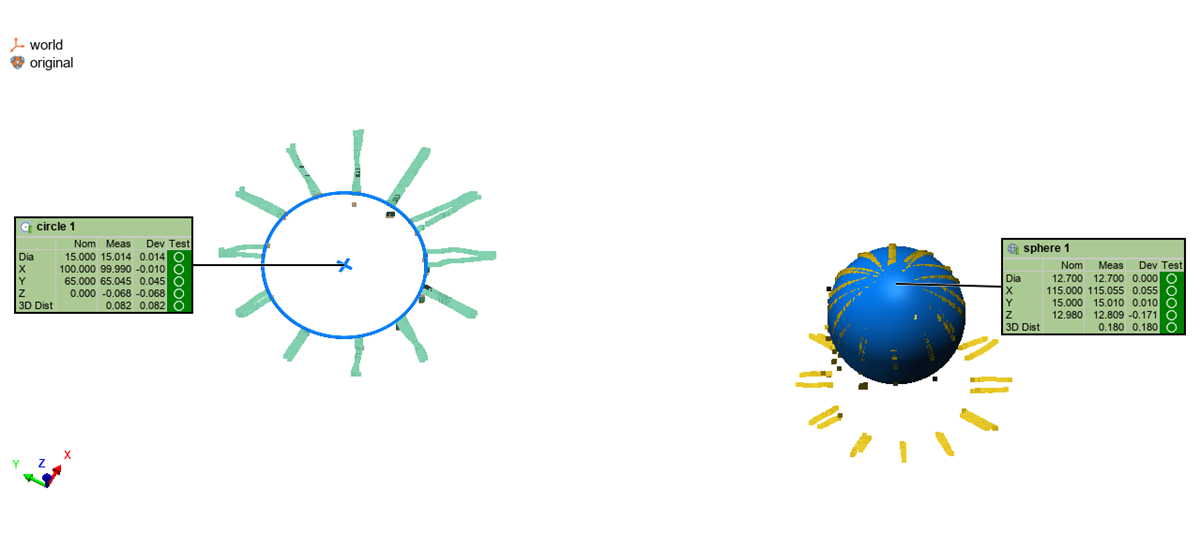

Messen Sie 1 oder 1000 Merkmale – alles mit minimalen Datensätzen für eine effiziente Analyse und ganz ohne Adapter oder Referenzmarken.

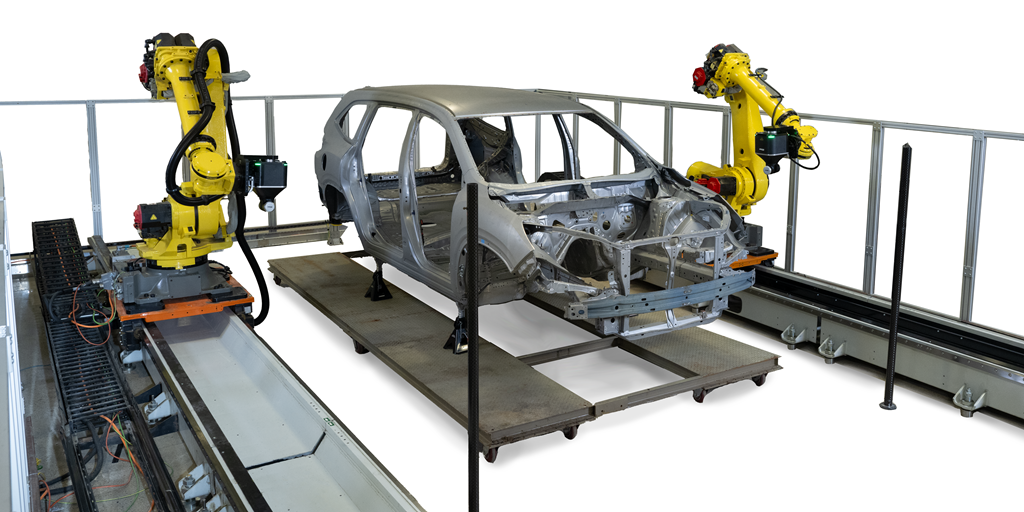

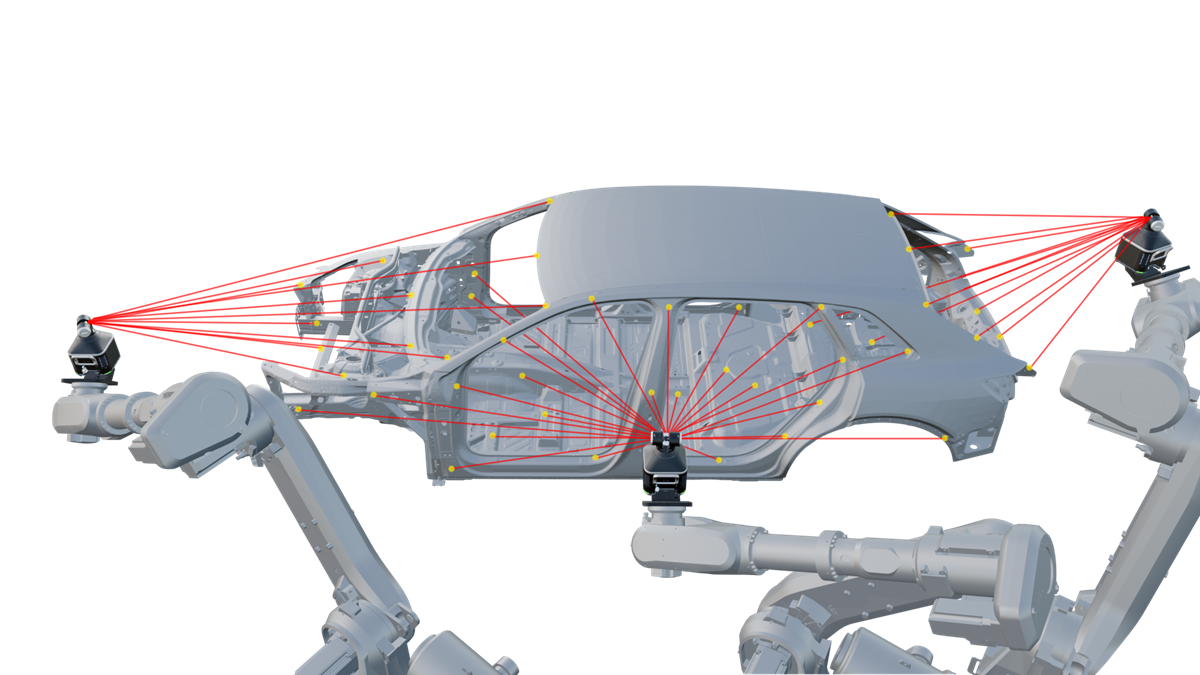

Dank des weiten Sichtfelds des MV5X Laser Radars bieten die APDIS IQ-Stationen eine hervorragende Erfassung von Objekten und ermöglichen sogar Messungen von Objekten, die für andere Technologien nicht zugänglich sind.
Ein Raster mit vorprogrammierten Roboterpositionen und der große Messabstand des Systems stellen sicher, dass das Laser Radar und die Roboter niemals in die Nähe der Bauteile kommen, um versehentliche Kollisionen und Beschädigungen zu vermeiden. Dank ihrer internationalen Sicherheitszertifizierung erfüllen die IQ-Stationen unabhängig vom Installationsort alle Anforderungen an die Bedienersicherheit.
Von klein bis groß – die IQ-Stationen bieten die passende Lösung für eine Vielzahl von Komponenten und Branchen. Die R-Serie bietet kompakte Installationen für kleinere Komponenten wie z. B. Autotüren oder Batteriewannen, während die DR-Serie speziell für komplette Rohbaukarosserien oder große Bauteile in einer Vielzahl von Branchen entwickelt wurde. Dank der Flexibilität des Laser Radars und des Aufbaus sind auch Anpassungen an Ihre spezifischen Anwendungsbereiche möglich. Kontaktieren Sie uns einfach über das untenstehende Formular, um zu erfahren, wie wir Sie bei der Optimierung Ihrer Messabläufe unterstützen können.
| Bezeichnung | Konfiguration | |

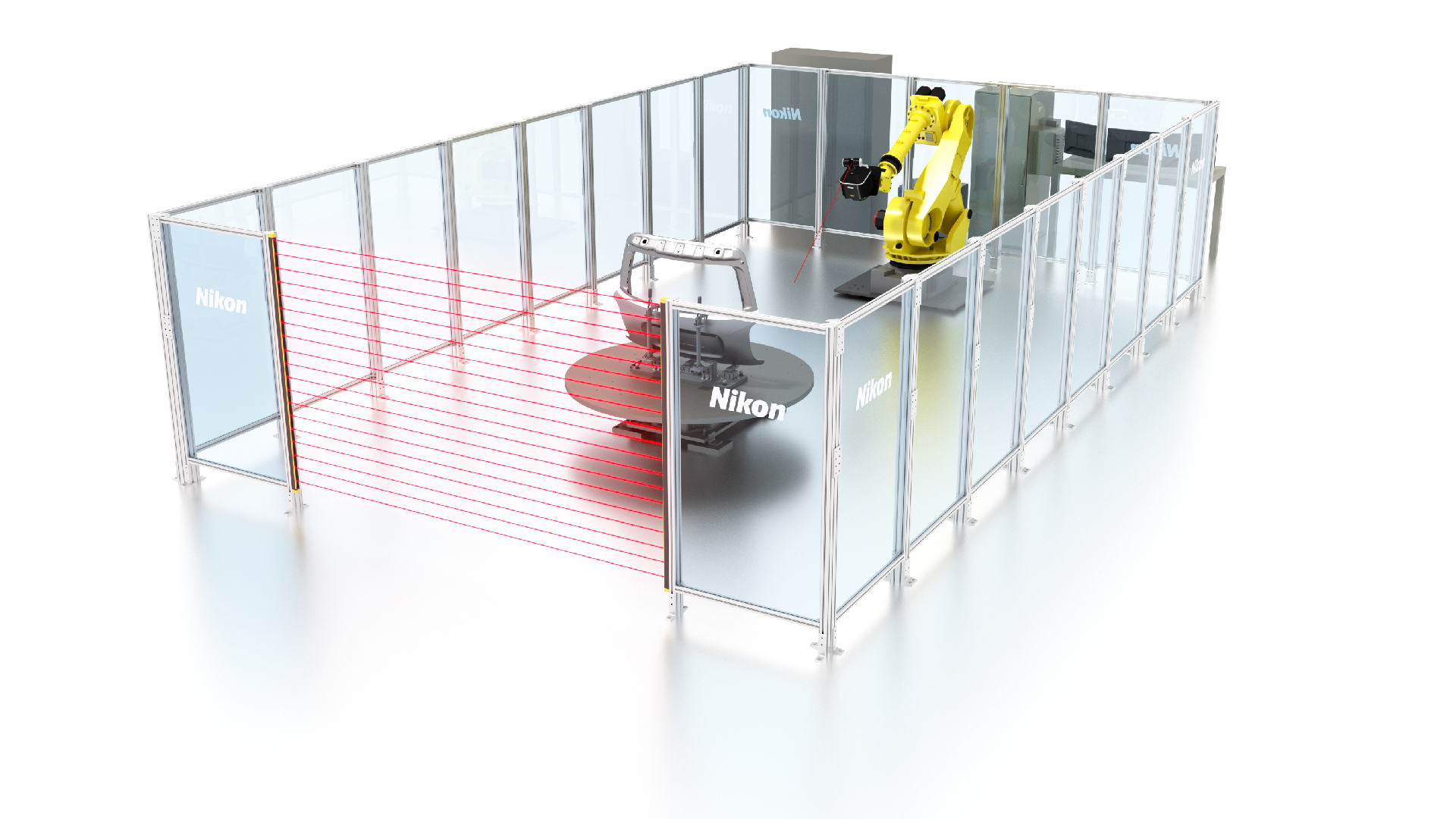

| R-Serie | R180S | Roboter und Drehtisch 1 x MV5X |

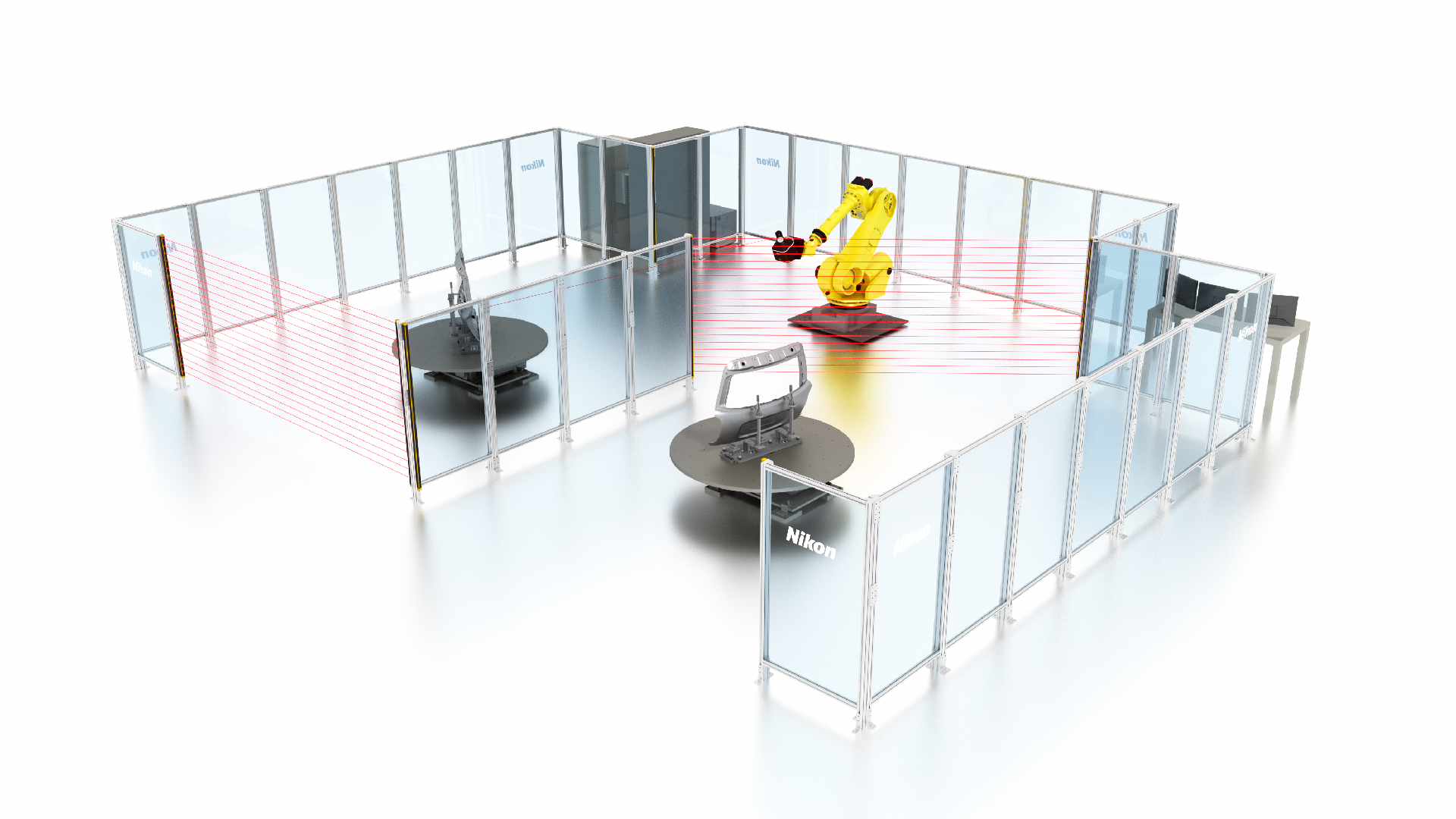

| R180D | Roboter und zwei Drehtische 1 x MV5X |
|
| DR-Serie | DR600 | Zwei Roboter auf Linearführungen 2 x MV5X |

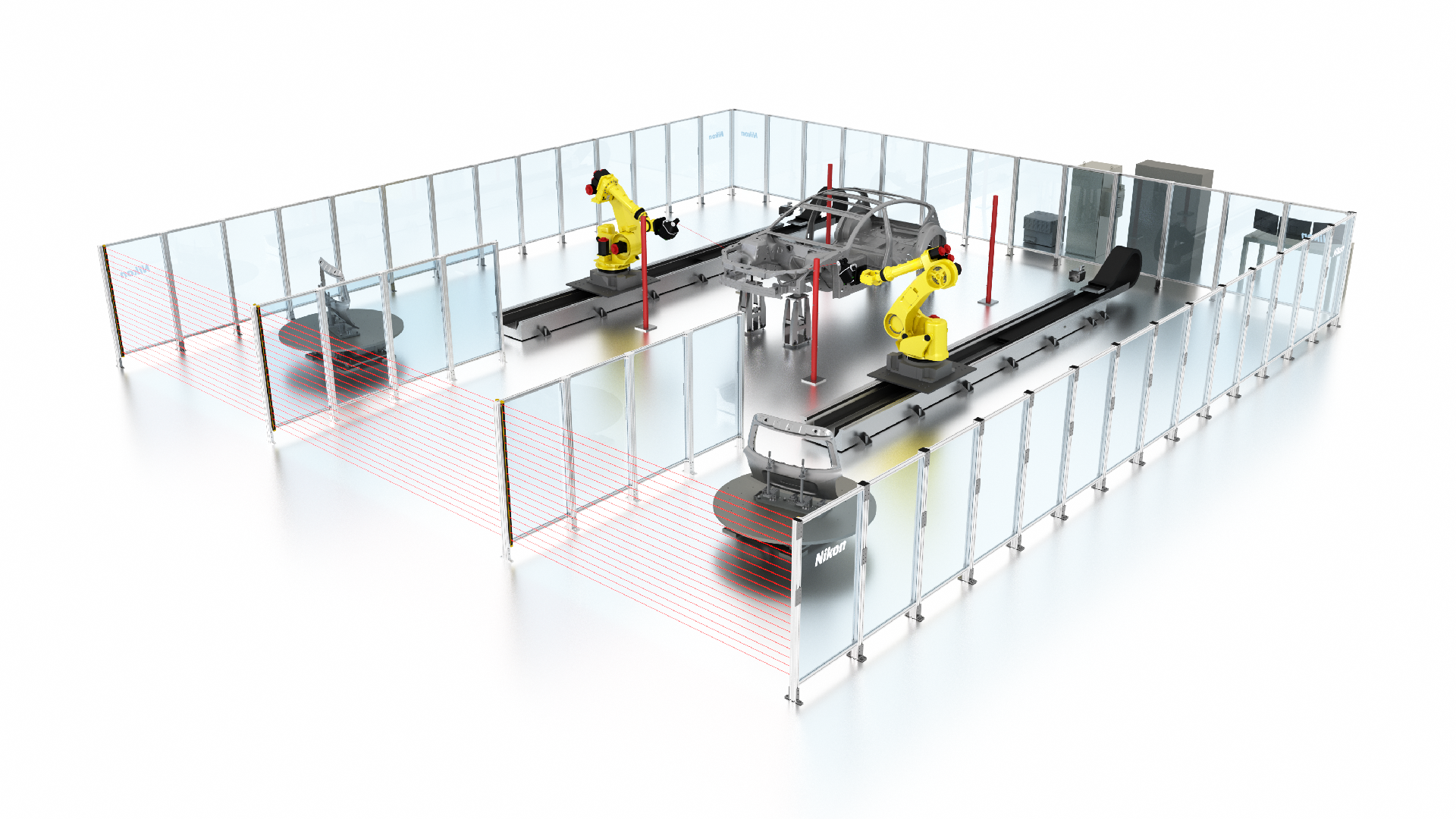

| DR600T | Zwei Roboter auf Linearführungen und zwei Drehtische 2 x MV5X |
| Bezeichnung | Größe der Installation* (mm) | Messvolumen** (mm) | TT-Durchmesser (mm) | Länge der Linearführung*** (mm) | |||||
| L | B | H | X | Y | Z | ||||
| R-Serie | R180S | 8000 | 5000 | 4000 | 1800 | 1800 | 2200 | 1800 | k. A. |
| R180D | 9000 | 11000 | 4000 | 2 x 1800 | 2 x 1800 | 2 x 2200 | 1800 | k. A. | |
| DR-Serie | DR600 | 11000 | 8000 | 4000 | 9000 | 4000 | 3000 | k. A. | 6000 |
| DR600T | 13000 | 13000 | 4000 | 9000 + 2 x 1800 | 4000 + 2 x 1800 | 3000 + 2 x 1800 | 1800 | 6000 | |
* Anlagenumgrenzung und Mindesthöhe
** Ungefähres internes Messvolumen
*** Schienenweg kann je nach verwendeter Schiene variieren
Wenn Sie weitere Details zu diesem Produkt oder eine ausführlichere Beschreibung wünschen, stellt Ihnen unser Expertenteam gerne zusätzliche Informationen bereit und vereinbart bei Bedarf einen Besuch vor Ort.Machen Sie bitte möglichst detaillierte Angaben zu Ihrem Projekt. Unsere Experten beraten Sie dann gerne zu einem Inspektionssystem, das am besten zu Ihren Anforderungen passt.Bitte füllen Sie das nebenstehende Formular aus, und wir werden uns in Kürze mit Ihnen in Verbindung setzen.
