工业显微镜 ECLIPSE LV150NA和LV150N (纯反射型)

这一系列半导体显微镜采用纯反射照明,支持的镜检方式有:明场、暗场、微分干涉、偏光、荧光、双光束干涉,可搭载数码相机,常用于半导体、集成电路及其它各种材料的检查。

模块化设计、有电动型与手动型

采用尼康CFI60-2光学系统设计,成像清晰;可搭配数码相机拍照;模块化设计,方便应对各种功能扩展。

尼康ECLIPSE LV150NA和LV150N

主要用于半导体、工业材料和零部件检查,以及产品研发。

尼康CFI60-2光学系列物镜

尼康的创新设计,支持实现清晰的、高对比度的明场、暗场、荧光、偏光(POL)、微分干涉(DIC)镜检,以及双光束干涉测量。

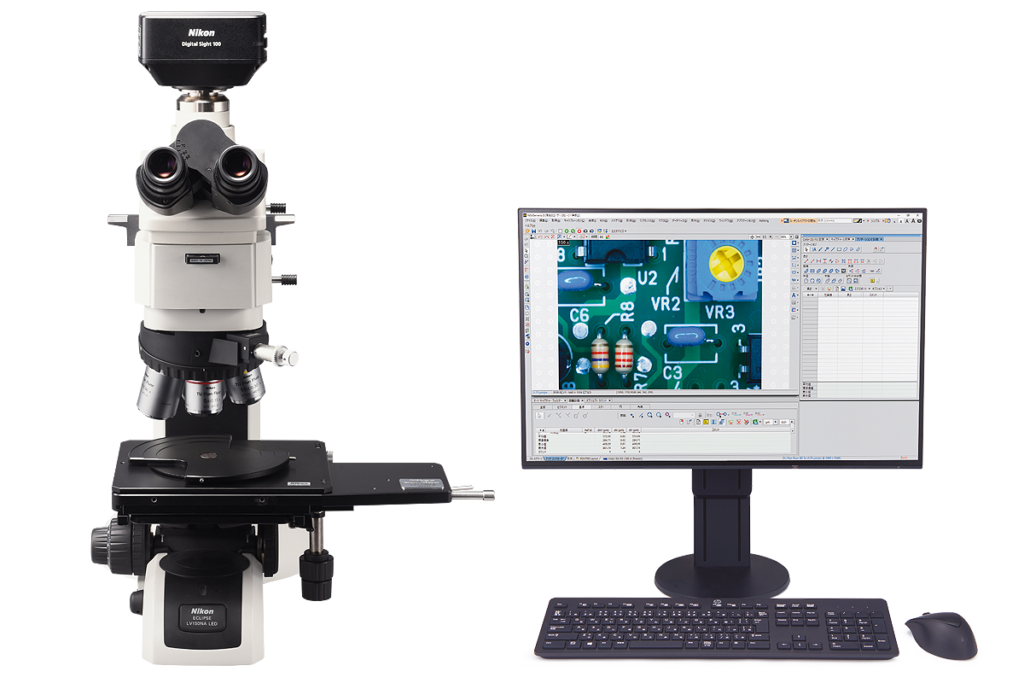

尼康Digital Sight数码相机

尼康全系列Digital Sight数码相机都能高效地进行拍照,并通过LV-ECON将当前在用物镜、倍率转换设置和照明光亮度等参数一起传送到NIS-Elements显微镜图像处理软件中。

LV150N与NWL200联合使用

在半导体行业中得到广泛认可和信任,目前有许多装置在使用。

产品亮点

多种镜检方式

反射照明。可选择的镜检方式有:明场、暗场、偏光(POL)和微分干涉(DIC)、荧光和双光束干涉。

多种配件

有多种配件可供用户选择。
载物台、物镜、物镜转换器、目镜、目镜筒、数码相机、滤光片和偏光片等。

数字化智能通信

LV150NA和LV150N可以通过尼康的NIS-Elements软件,并通过LV-ECON E控制器操控电动物镜转换、光阑动作、照明亮度、电动调焦等。
LV150N可检查、报告LV-NU5I和LV-INAD上使用的物镜。

人体工程学设计

使用倾角可调的目镜筒,可使操作者更为舒适地观察样品,消除疲劳。
主要用于观察原材料、半导体和工业零部件。

核心功能

材料和半导体检查

示例应用包括半导体基板和器件封装、平板显示器(FPD)、电子元件和创新材料,可根据需要选择合理的镜检方式。

体式显微镜

LV150NLV150NA
主机:最大样品高度:38 mm(与 LVNU5A U5A 物镜转换器和 LV-S32 3x2 载物台/LV-S64 6x4 载物台一起使用时)
*73 mm 与一个立柱一起使用时
12V50W内部电源,用于调光、粗调和微调旋钮
左:粗微调/右:微调,40mm行程
粗调:14 mm/转(带扭矩调节、重聚焦机构) 微调:0.1 mm/转(1 μm/刻度)
载物台安装孔间距:70 x 94(4-M4螺丝固定)
物镜转换器:C-N6 ESD 六倍物镜转换器 ESD
LV-NU5 通用五孔物镜转换器 ESD
LV-NBD5 BD 五孔物镜转换器 ESD
LV-NU5I 智能万能五芯物镜转换器 ESD
LV-NU5A 电动通用五孔物镜转换器 ESD
LV-NU5AC 电动通用五孔物镜转换器 ESD
反射照明器:LV-UEPI-N
LV-LH50PC 12V50W 预置中灯箱,LV-LL LED 灯箱
明/暗场开关和链接孔径光阑(可居中)、视场光阑(可居中)
接受 ø 25 mm 滤光片(NCB11、ND16、ND4)、偏振器/分析器、λ 板、激发光平衡器; 配备噪音终结器

LV-UEPI2
LV-LH50PC 12V50W 前置灯箱,LV-LL LED灯箱
HG 预对中光纤照明器:C-HGFIE(带调光)*选项
荧光LED光源D-LEDI(带调光(PC可控)*仅LV150N)
明/暗场开关和链接孔径光阑(可居中),视场光阑(可居中),
与明场、暗场和落射荧光开关相匹配的自动光学元件切换功能
接受 ø 25 mm 滤光片(NCB11、ND16、ND4)、偏振器/分析器、λ 板、激发光平衡器; 配备噪音终结器
目镜镜筒:LV-TI3 trinocular eyepiece tube ESD (Erected image, FOV: 22/25)
LV-TT2 TT2 倾斜三目目镜筒(竖立图像,FOV:22/25)
C-TB 双目镜筒(倒置图像,FOV:22)
P-TB 双目镜筒(倒置图像,FOV:22)
P-TT2 三目镜筒(倒置图像,FOV:22)
载物台:LV-S32 3x2 载物台(行程:75 x 50 mm,带玻璃板)ESDcompatible
LV-S64 6x4 stage (Stroke: 150 x 100 mm with glass plate) ESD compatible
LV-S6 6x6 stage (Stroke: 150 x 150 mm) ESD compatible
目镜:CFI目镜系列
物镜:工业显微镜 CFI60-2/CFI60 光学系统 物镜系列:根据观察方法组合
ESD 性能:1000 至 10V,0.2 秒内。 (不包括某些配件)
能量消耗:
1.2A/75W
重量:大约8.6 kg大约 8.7 kg
LV150N, LV150NA
