常规检查用倒置金相显微镜 ECLIPSE MA100N

这是一款结构紧凑、操作简便灵活、且性价比很高的常规金相检查用倒置显微镜，它采用反射照明，可搭配数码相机，广泛应用于金相组织的检测。

结构紧凑、坚固耐用、操作简便灵活的常规倒置金相显微镜

采用尼康CFI60-2光学系统设计，成像清晰，支持明场与简易偏光，可搭配数码相机拍照。

尼康ECLIPSE MA100N

采用反射照明，主要用于常规金相检查。

尼康CFI60-2光学系列

尼康的创新设计，支持实现清晰的、高对比度的明场和简易偏光（S-POL）镜检。

尼康Digital Sight数码相机

尼康全系列Digital Sight数码相机都能高效地进行拍照，并可将其传送到NIS Elements图像处理软件中。

产品亮点

尼康CFI60-2光学系统

尼康的CFI60-2 TU Plan EPI系列物镜具有工作距离长、消色差效果好的优点。

LED照明，机身紧凑

采用专用LED照明器，照明均匀且明亮、使用寿命长、省电。
MA100N结构紧凑、占地面积小。

多种配件

孔径光阑为标配。

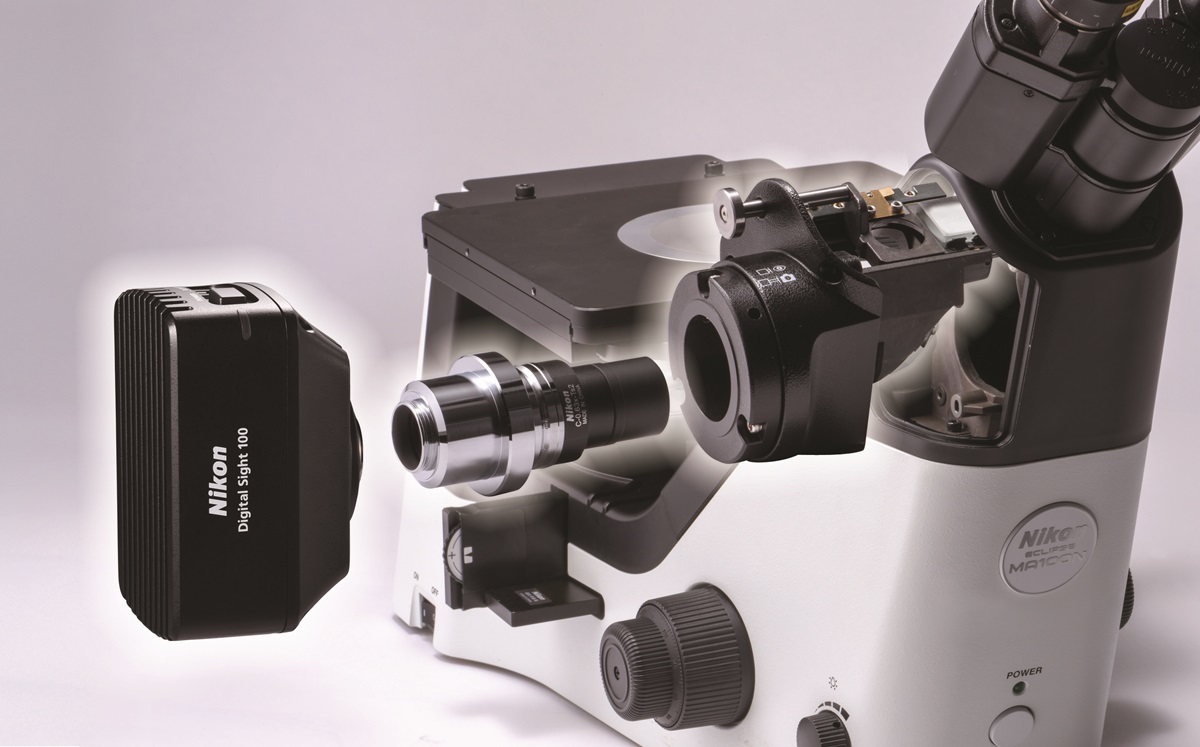

MA100N的摄影端口，可接尼康的Digital Sight相机，配合尼康的NIS Elements软件使用。

载物台、托盘

MA100N提供了一种三板叠加结构的载物台设计，具有很好的样品承载能力。
有多种托盘可供选择。

核心功能

NIS Elements软件：铸铁分析

铸铁分析可根据JIS G5502、ASTM A247-06和ISO945-1等标准，对铸铁中的石墨进行分析检查。

相位菲涅尔物镜改善消色差，实现长工作距离

获得更长的工作距离：与以往的物镜不同，加入了相位菲涅透镜的物镜，可以做得更短，从而获得更长得工作距离。

NIS Elements软件：晶粒度分析

晶粒度分析可根据JIS G0551、ASTM E112-13、E1382-97、ISO643和GB/T 6394等标准，分析检查单相和双相材料中的晶粒度。

CFI60-2相位菲涅尔物镜

改善消色差性能：透镜的折射强度因波长而异。相位菲涅尔透镜与普通透镜的折射特性相反，两种透镜结合在一起可以很好地消色差

一般的金相分析

MA100N适用于一般的金相分析。结合数字化图像采集和软件量化分析，可完成晶粒度分析、石墨球化率分析等工作。

体式显微镜

光学系统	CFI60/CFI60-2 系统
观察图像	倒像
观察方法	明场和偏振（带有 MA P/A 简单偏振器/分析仪套件）
对焦	调焦物镜转换器（固定载物台），8.5 毫米行程的同轴粗/微调旋钮（粗调每转37.7mm，细调每转0.2mm）
物镜转换器	明场 5-孔物镜转换器
载物台	MA-SR-N 矩形 3 板 N 级： 50×50 mm 行程（包括两个阶段插入件（ø20mm 和 40mm 开口）和右侧同轴控制手柄 3 板设计允许整个顶面移动。可选载物台插件：MA-SRSH1 带（ø15mm 开口的样品架 1 或带 2mm 至 32mm 可调节开口的 MA-SH3 样品架 3
	MA-SP-N 普通载物台 N： 188×310mm - 包括两个载物台插件 (1) 带有 ø30mm 开口的透明丙烯酸载物台插件，(2) 带有新月形开口（宽度 30mm）的透明丙烯酸载物台插件允许旋转高倍物镜的间隙可选载物台插件：MA-SRSH1 样品架 1，开口为 15mm 或 MA-SH3 样品架 3，开口为 2mm 至 32mm 可调接受可连接的机械平台 TI-SM
	TS2-S-SM 机械载物台： 126mm×78mm 行程，手柄可安装在普通载物台的右侧或左侧可选的样品架，以安装可连接的机械平台：MA-SH1-N 样品架 1N（ø15mm 开口） MA-SH2-N 样品架 2N（ø30mm 开口）或 C-S-HU 通用支架（30mm 至 65mm 可调开口）
照明器	内部电源白色 LED 光源，内置聚光镜（杠杆操作），可插入 ø25mm 滤光片
双目机身	内置 Siedentopf 双筒望远镜，45 倾角和 50 至 75 毫米瞳距调节，可连接相机端口，目镜/端口：100/0:0/100
功耗（最大）	15W
外形尺寸	229×551×404 mm (W×D×H)
重量	大约 10kg
