ECLIPSE LV150NA LED 与 LV150N LED

适用于多种反射观察场景的直立式显微镜。该显微镜系列是适用于半导体及材料检测的理想之选。

提高可用性并改进维护工作

凭借模块化设计和高显色性光源,LV150NA LED 和 LV150N LED 显微镜可在同一显微镜支架上实现多种互补性光学对比技术的应用。示例应用场景包括:采用专用反射对比技术检测半导体基板与器件封装、平板显示器 (FPD)、电子元件及创新材料。

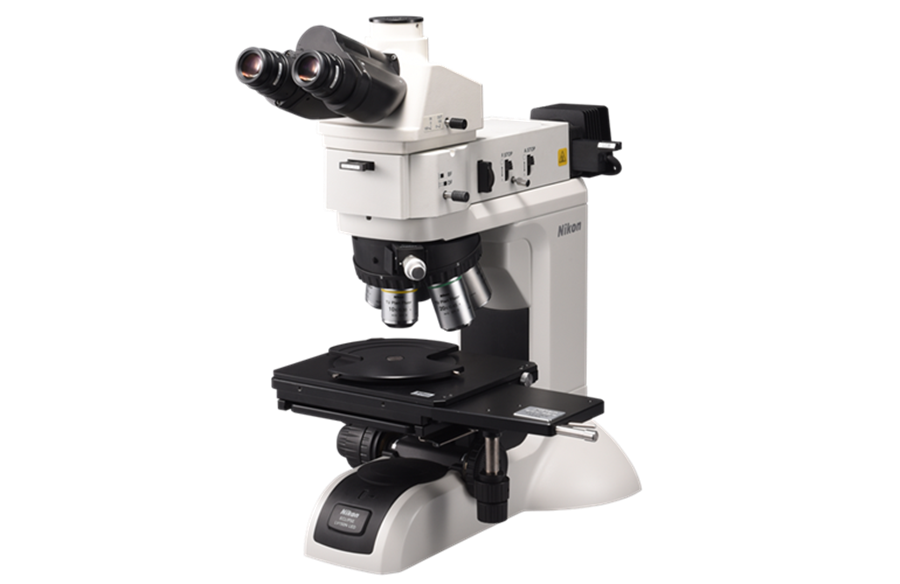

LV150NA LED

LV150N LED

产品亮点

多种观察方法

通过使用 LV150NA LED 和 LV150N LED,可实现明场、暗场、偏振 (POL)、微分干涉 (DIC)、反射荧光及双光束干涉法等多种观察功能。

智能数字通信

通过 LV-ECON 控制器与 NIS-Elements 软件,可检测物镜、光照强度、光圈及反射对比参数。LV150N LED 使用 LV-NU5IN 和 LV-INAD 来检测物镜并报告相应信息。

Digital Sight 系列

搭配显微镜专用 Digital Sight 摄像头使用,可高效采集高清图像。可通过 NIS-Elements 软件处理图像,实现测量与分析功能。

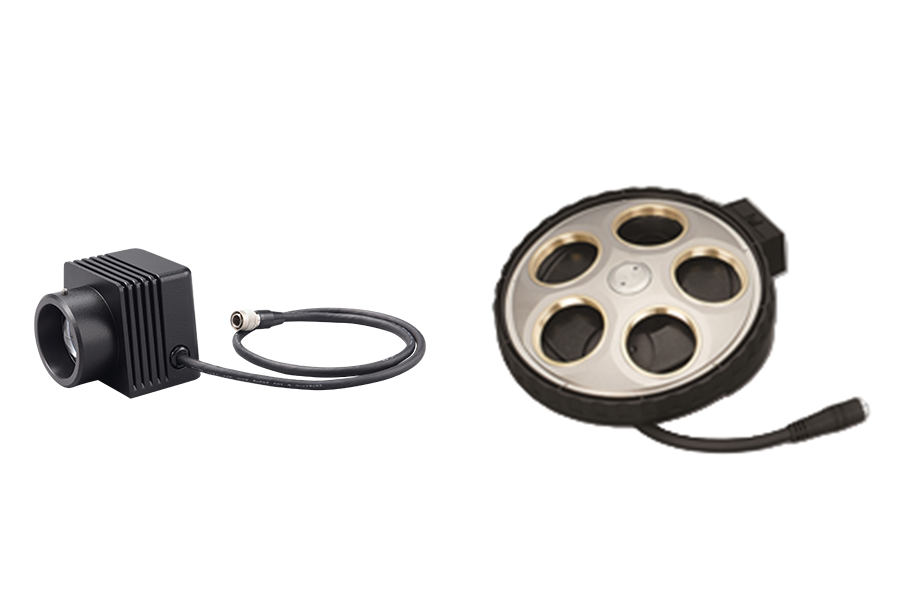

丰富配件

相比于前代型号,最新款手动旋转物镜转换器可将定位精度*提升 50%。可根据观察方法和用途选配显微镜支架、LED 灯箱等其他配件。

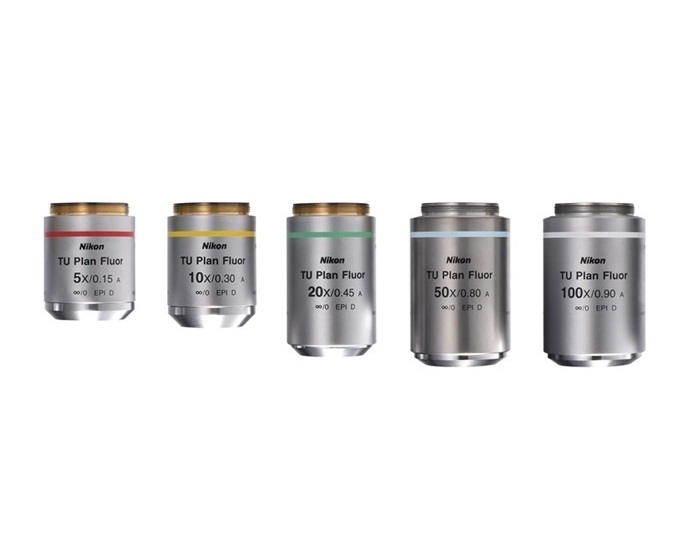

CFI60-2 光学系列

Nikon 提供专为执行显微镜所需观察工作而精心设计的多款物镜。  镜头色差校正技术显著降低了色彩失真,实现了卓越的成像质量。

与晶圆加载器 NWL200 集成

通过与 NWL200 集成,LV150N LED 可满足多种晶圆检测需求,如微观检测。

*定位精度:从转动物镜转换器切换物镜后,到恢复为原物镜时的 FOV 变化量(例如:从 10 倍放大倍率切换至其他放大倍率后再恢复为 10 倍放大倍率时的 FOV 变化量)

LV-N 直立式显微镜系列

Digital Sight 系列

LV150NLV150NA
主机:最大样品高度:38 mm(与 LVNU5A U5A 物镜转换器和 LV-S32 3x2 载物台/LV-S64 6x4 载物台一起使用时)
*73 mm 与一个立柱一起使用时
用于调光、粗调和微调旋钮
左:粗微调/右:微调,40mm行程
粗调:14 mm/转(带扭矩调节、重聚焦机构) 微调:0.1 mm/转(1 μm/刻度)
载物台安装孔间距:70 x 94(4-M4螺丝固定)
物镜转换器:C-N6, LV-NU5N, LV-NBD5N, LV-NU5INLV-NU5A, LV-NU5AC, LV-NU5AI
反射照明器:LV-UEPI-N
高显色性LED光源 C-LL-I:寿命50,000小时 *1
明/暗场开关和链接孔径光阑(可居中)、视场光阑(可居中)
接受 ø 25 mm 滤光片(LV-C-LCB、ND4、ND16)、偏振器/分析器、λ 板、激发光平衡器; 配备噪音终结器

LV-UEPI2
高显色性LED光源 C-LL-I:寿命50,000小时 *1
荧光LED光源D-LEDI(带调光(PC可控)*option
明/暗场开关和链接孔径光阑(可居中),视场光阑(可居中),
与明场、暗场和落射荧光开关相匹配的自动光学元件切换功能
接受 ø 25 mm 滤光片(LV-C-LCB、ND4、ND16)、偏振器/分析器、λ 板、激发光平衡器; 配备噪音终结器
目镜镜筒:LV-TI3 三目镜筒 (竖立图像, FOV: 22/25)
LV-TT2 倾斜三目镜筒(竖立图像,FOV:22/25)
C-TB 双目镜筒(倒置图像,FOV:22)
P-TB 双目镜筒(倒置图像,FOV:22)
P-TT2 三目镜筒(倒置图像,FOV:22)
载物台:LV-S32 3x2 载物台(行程:75 x 50 mm,带玻璃板)ESDcompatible
LV-S64 6x4 stage (Stroke: 150 x 100 mm with glass plate) ESD compatible
LV-S6 6x6 stage (Stroke: 150 x 150 mm) ESD compatible
目镜:CFI目镜系列
物镜:CFI60-2/CFI60 光学系统 物镜系列:根据观察方法组合
ESD 性能:1000 至 10V,0.2 秒内。 (不包括某些配件)
电能耗1.2 A 75 W
重量:大约9.0 kg

*1:基于 Nikon 规定条件得出的估算值。

LV150NA LED、LV150N LED(单位:毫米)
