ECLIPSE MA100N

Das ECLIPSE MA100N von Nikon ist ein erschwingliches, flexibles, kompaktes, modulares, inverses Mikroskop für episkopische optische Kontrastverfahren in Verbindung mit Kamerazubehör- für die digitale Bildverarbeitung. Es ist ideal für die Inspektion von metallurgischem Material in vielen industriellen Anwendungen.

Kompaktes, robustes, benutzerfreundliches, inverses metallurgisches Mikroskop

Die hervorragende Nikon CFI60-2 Optik liefert exzellente Bilder an beide Okulare und an den optionalen Anschluss von Nikons Digitalkameras mit Analysesoftware. Das Design des Mikroskops ermöglicht ergänzende optische Kontrastverfahren.

Nikon ECLIPSE MA100N

Das MA100N ist ein inverses Mikroskop mit episkopischer Beleuchtung für die Routineinspektion von industriellen Materialien und Komponenten sowie für Forschung und Entwicklung.

Nikon CFI60-2 Objektiv-Serie

Nikons innovatives Design ermöglicht klare, kontrastreiche Hellfeld- und einfache Polarisations (POL) Kontrastverfahren.

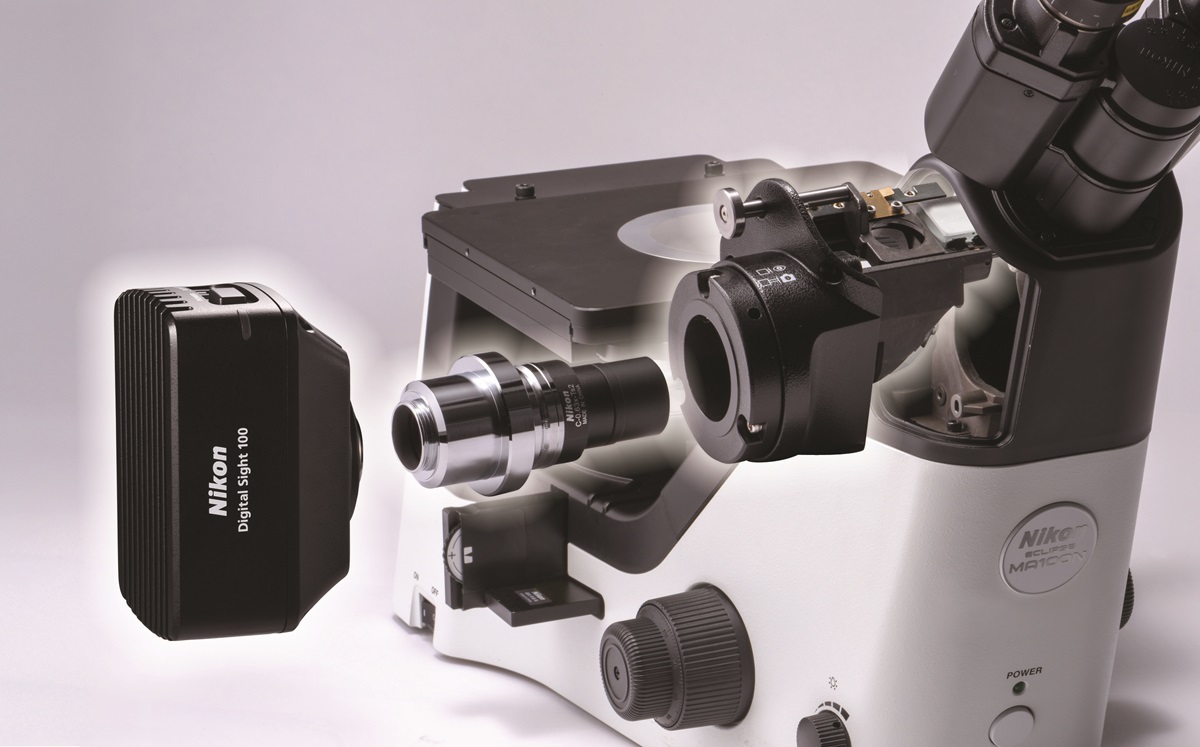

Nikon Digital Sight Kameras

Alle Nikon Digital Sight Kameras erfassen effizient Bilder einer Probe und liefern sie an die Bildverarbeitungssoftware der NIS-Elements Suite.

Produkthighlights

Nikon CFI60-2 Objektiv-Serie

Die Objektivserie CFI60-2 TU Plan EPI von Nikon bietet die ultimative Leistung für große Arbeitsabstände in Verbindung mit einem fortschrittlichen System zur Korrektur chromatischer Aberration.

LED-Beleuchtung, kompaktes Gehäuse

Eine spezielle LED-Beleuchtung sorgt für eine lange Lebensdauer, einen geringen Stromverbrauch und eine diffuse Beleuchtung, die unerwünschte Abschattungseffekte vermeidet. Das MA100N verfügt über eine starke, kompakte und robuste Bauweise.

Modulares Komponentenzubehör

Ausgewählte optische Komponenten passen zur Applikation des Anwenders. Das MA100N verfügt über einen optionalen dritten optischen Strahlengang zu einem Port an einer Nikon Digital Sight Kamera. Die Bildanalyse wird mit der Nikon-Software NIS-Elements durchgeführt.

Modularer Objekttisch, Objekthalter

Das MA100N bietet einen Objekttisch mit 3 Auflageflächen, um die Probe ohne Verrutschen zu bewegen. Das einfache Tischdesign verfügt über einen optionalen mechanischen Objektträger und eine Reihe von Haltern.

Wesentliche Eigenschaften

Metallurgische Proben für alle Industriezweige

Das MA100N eignet sich ideal für die Untersuchung von gefertigten Komponenten und polierten Querschnitten von metallurgischen Proben in allen Industriezweigen. Durch die digitale Bilderfassung und Quantifizierung eignet sich das Gerät für Anwendungen wie die Analyse von Gusseisen und Graphit sowie für die Korngrößenbestimmung von Metallen.

Inverse Mikroskope MA Serie

Digital Sight Serie

NIS Elements

OptikenCFI60/CFI60-2 System
BeobachtungsbildUmgekehrtes Bild
BeobachtungsmethodeHellufb01feld und Polarisation (mit MA P/A einfachem Polarisator/Analysator-Set)
FokussierungFokussierbarer Objektivrevolver (ufb01xed Stufe), koaxialer Grob-/ufb01Neigungsknopf mit 8,5 mm Hub
(Grobeinstellung von 37,7 mm pro Umdrehung, ufb01Feineinstellung von 0,2 mm pro Umdrehung)
ObjektivrevolverBrightufb01eld 5-Positionen Objektivrevolver
TischMA-SR-N Rechteckiger 3-Platten-Tisch N: 50u00d750 mm Hub (enthält zwei Tischeinsätze (u00f820mm und 40mm Öffnung) und koaxialen Steuergriff auf der rechten Seite
Das 3-Platten-Design ermöglicht die Bewegung der gesamten Oberfläche. Optionale Tischeinsätze: MA-SRSH1
Probenhalter 1 mit (u00f815mm Öffnung oder MA-SH3 Probenhalter 3 mit 2mm bis 32mm verstellbarer Öffnung
MA-SP-N Einfacher Objekttisch N: 188u00d7310mm - Beinhaltet zwei Objekttischeinsätze (1) klarer Acryleinsatz mit u00f830mm Öffnung, (2) klarer Acryleinsatz mit halbmondförmiger Öffnung (Breite 30mm), um Spielraum für die Rotation von Objektiven mit hoher Vergufb01rößerung zu ermöglichen
Optionale Tischeinsätze: MA-SRSH1 Probenhalter 1 mit 15mm Öffnung oder MA-SH3 Probenhalter 3 mit 2mm bis 32mm verstellbarer Öffnung
Kompatibel mit dem mechanischen Tisch TI-SM
TS2-S-SM Mechanischer Tisch: 126mmu00d778mm Hub, Griff kann rechts oder links am Tisch befestigt werden
Optionale Probenhalter zu tufb01 ergänzendem mechanischem Tisch: MA-SH1-N Probenhalter 1N (u00f815mm Öffnung)
MA-SH2-N Probenhalter 2N (u00f830mm Öffnung), oder C-S-HU Universalhalter (30mm bis 65mm einstellbare Öffnung)
BeleuchtungseinheitInterne Stromversorgung, weiße LED-Lichtquelle, eingebauter Kondensor (hebelbetätigt), u00f825mm ufb01Lter kann eingesetzt werden
Binokulares GehäuseEingebautes Siedentopf-Binokular, 45 Neigungswinkel und 50 bis 75-mm-Interpupillarverstellung, aufsteckbarer Kameraanschluss, Okular/Port: 100/0:0/100
Stromverbrauch (max.)15W
Äußere Abmessungen229u00d7551u00d7404 mm (Bu00d7Tu00d7H)
GewichtCa. 10 kg
MA100

Zugehörige Produkte

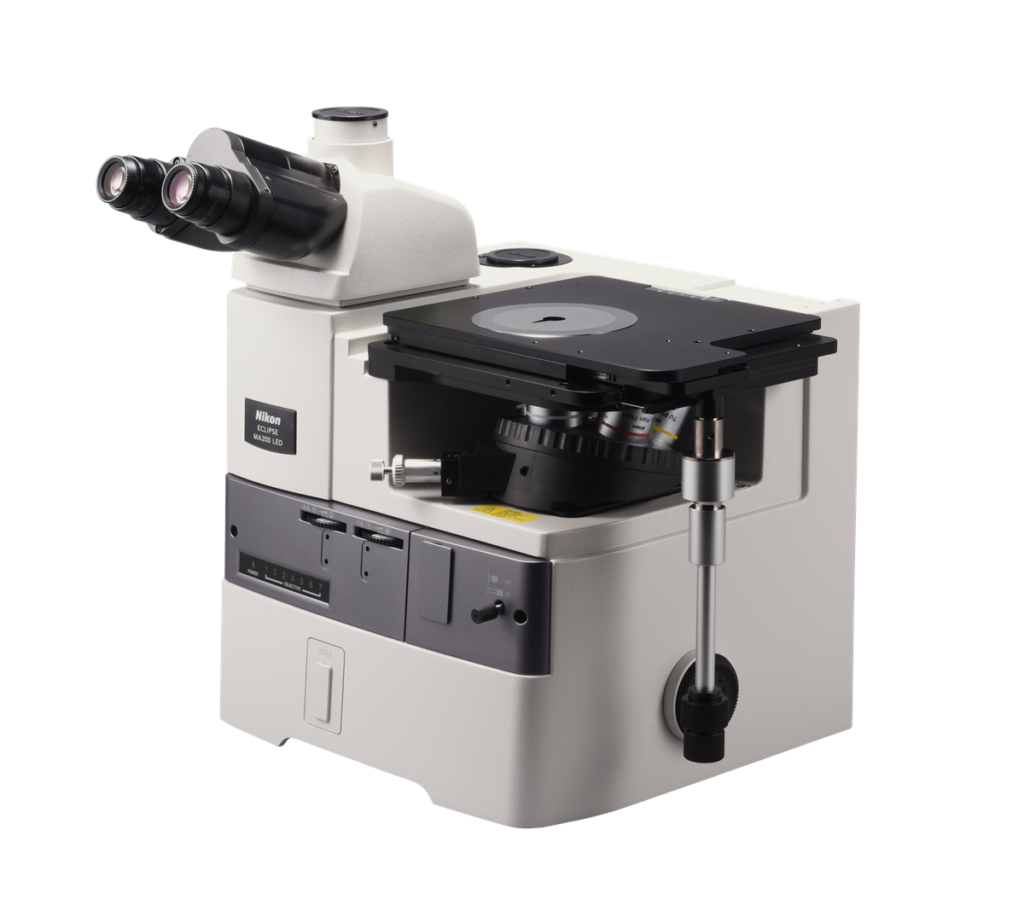

ECLIPSE MA200
