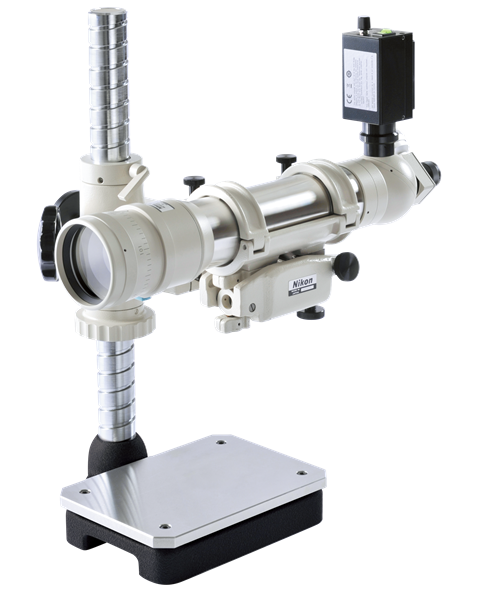

ออโต้คอลลิเมเตอร์ 6B-LED และ 6D-LED

ออโต้คอลลิเมเตอร์ 6B-LED และ 6D-LED เป็นเครื่องมือวัดแบบแมนนวลที่มีความแม่นยำสูงจาก Nikon โดยทั่วไปจะใช้เพื่อตรวจสอบการจัดแนวเชิงเส้นตรง การเบี่ยงเบนเชิงมุมเล็กน้อย ความโค้ง ความเรียบ ความสูงของตำแหน่งที่ต้องการตรวจสอบและการหมุนของชิ้นงาน

ความแม่นยำสูง เครื่องมือวัดที่ไร้การสัมผัส สำหรับการตรวจสอบขนาดของชิ้นส่วน

การใช้งานนั้นได้รวมถึงการกำหนดความแม่นยำของถาดหมุนชิ้นงาน การตรวจสอบการโก่งตัวของชิ้นงานโดยที่มีการเคลื่อนไหวเพียงเล็กน้อย รวมถึงชิ้นงานที่ทำจากวัสดุที่มีความแข็งสูง และใช้เป็นเครื่องมือในการเปรียบเทียบที่เชื่อถือได้เมื่อเทียบกับพื้นผิวเรียบหรือมุมเอียงที่ใช้สำหรับอ้างอิง

ออโต้คอลลิเมเตอร์ 6B-LED และ 6D-LED ให้คอนทราสต์ของ brightfield และ darkfield สำหรับการวัดพร้อมกันทั้งสองแกน ทำให้สามารถจัดตำแหน่งและสร้างผลลัพธ์ได้ง่าย

จุดเด่นของผลิตภัณฑ์

พร้อมแล้วกับออโต้คอลลิเมเตอร์ทั้งสองรุ่น

รุ่น 6B-LED สร้างภาพ brightfield ด้านหลังของเส้นอ้างอิง ส่วนรุ่น 6D-LED มีภาพแบบ darkfield เพื่อคอนทราสต์ที่ชัดเจนยิ่งขึ้นที่เส้นอ้างอิง ดังนั้นแสงสะท้อนของชิ้นงานจึงลดลง

หาปริมาณความโค้งนูนและเว้า

เมื่อใช้วงแหวนปรับภาพขนาดใหญ่ ผู้ใช้งานระบบสามารถแก้ไขความโค้งของภาพให้กลับมาเป็นปกติได้ และสามารถรายงานรัศมีความโค้งของชิ้นงานได้

คุณสมบัติหลัก

ออโตคอลลิเมเตอร์

อัตราการขยายของ Telescope 38x
ObjectiveF=700 มม. ; รูรับแสงที่มีผลในการถ่ายภาพ : 70 มม.
ช่วงระยะของการวัด30 นาที ของส่วนโค้ง (ทั้งแกนแนวตั้งและแนวนอน)
ค่าน้อยที่สุดที่อ่านได้0.5 วินาทีของส่วนโค้ง
ระบบการอ่านข้อมูลการปรับในช่องมองภาพและการอ่านค่าบนไมโครมิเตอร์
ความแม่นยำในการวัด0.5 วินาทีของส่วนโค้ง ภายในระยะของ 5 นาทีของส่วนโค้ง 1 วินาที ของส่วนโค้ง ภายในระยะของ 30 นาที ของส่วนโค้ง
Viewfield6B-LED: bright-field, 6D-LED: dark-field
แหล่งกำเนิดแสงLED
แหล่งจ่ายไฟ 12V 5A (ต้องใช้อะแดปเตอร์ AC) หรือแบตเตอร์รี้ขนาด AA x2
ขนาดของตัวเครื่องหลักเส้นผ่านศูนย์กลางภายนอกของส่วนรองรับกระบอกเลนส์: 68 มม. ความยาวโดยรวม: ประมาณ. 490 มม.
น้ำหนัก (รวมขาตั้ง)32 กก. โดยประมาณ
