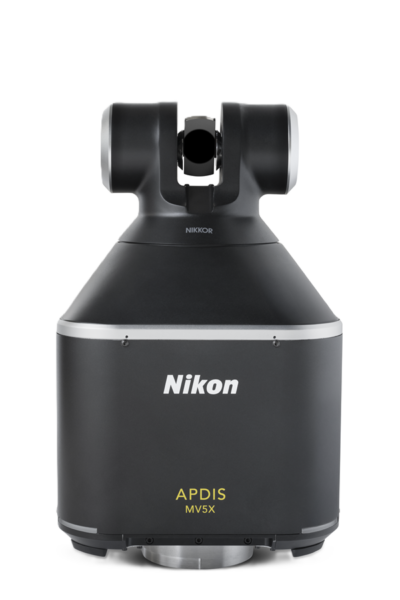

ด้วยรูปทรงที่กะทัดรัดและน้ำหนักเบา MV5X จึงให้การวัดคุณลักษณะและพื้นผิวที่รวดเร็วเป็นพิเศษโดยไม่ลดทอนความแม่นยำ พร้อมรองรับการวัดแบบพกพาและแบบอัตโนมัติได้ทุกที่ที่คุณต้องการ
MV5X ออกแบบมาเพื่อความสะดวกในการพกพา ระบบอัตโนมัติ ความเร็ว และความแม่นยำ โดยใช้ระบบอิเล็กทรอนิกส์โซลิดสเตตที่ปฏิวัติวงการ ผนวกกับความเชี่ยวชาญที่ครอบคลุมของ Nikon ในด้านเลนส์และเทคโนโลยี Laser Radar เพื่อมอบระบบมาตรวิทยาที่ก้าวล้ำ
วัดรายละเอียดจากระยะไกลได้โดยไม่ต้องใช้หัวโพรบแบบพกพา เป้าหมาย หรือการเตรียมพื้นผิว ทำให้กระบวนการตรวจสอบซ้ำๆ เป็นไปโดยอัตโนมัติในงานผลิต อุตสาหกรรม และงานวิจัยที่หลากหลาย รวมถึงงานที่เข้าถึงยาก ซับซ้อน และละเอียดอ่อน
การสแกนที่รวดเร็วและการวัดที่มีประสิทธิภาพช่วยลดเวลาในการตรวจสอบได้อย่างมากเมื่อเทียบกับเทคนิคมาตรวิทยาแบบดั้งเดิม

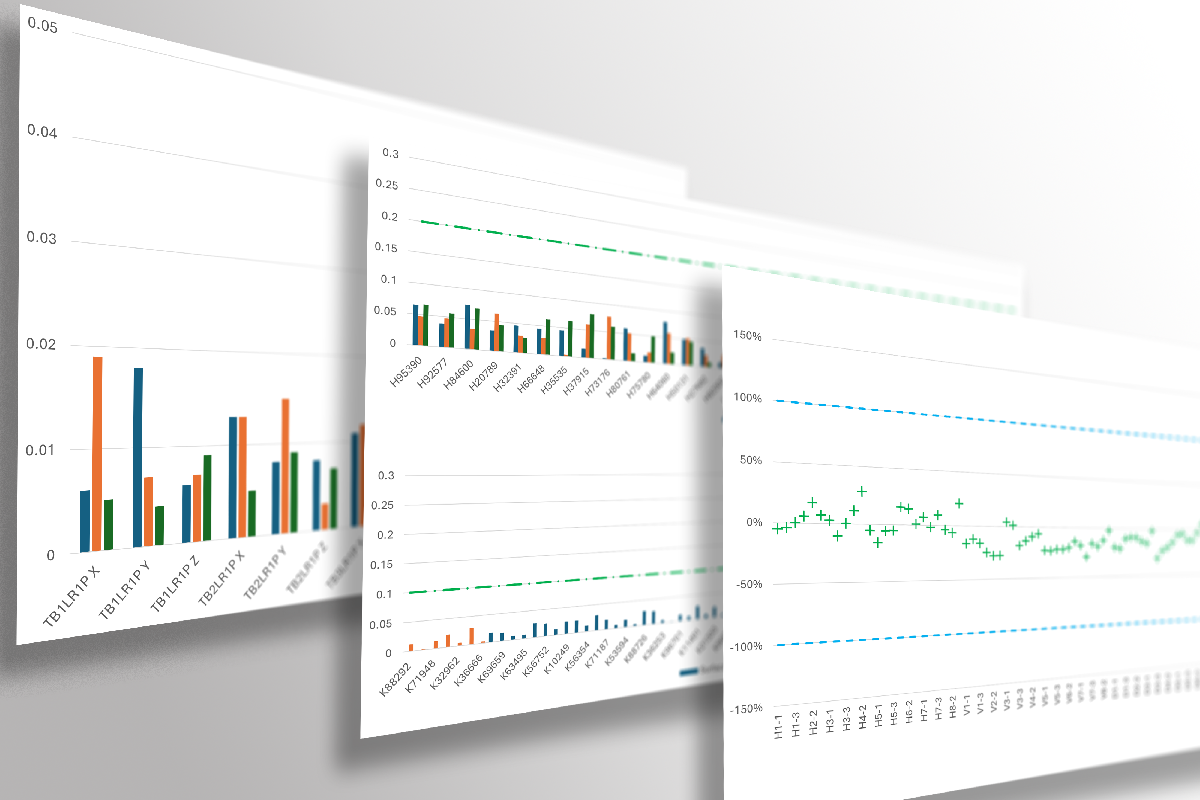

การควบคุมลำแสงที่แม่นยำและความเที่ยงตรงสูง ช่วยให้การวัดมีประสิทธิภาพ โดยไม่ลดทอนคุณภาพ
MV5X Laser Radar ให้การวัดแบบพกพาโดยไร้การสัมผัสทั้งแบบอัตโนมัติและกึ่งอัตโนมัติ ช่วยลดเวลาในการติดตั้งและการวัด ลดเวลาหยุดทำงานในการผลิต และเพิ่มประสิทธิภาพสูงสุด
MV5X ให้การวัดที่รวดเร็วและแม่นยำตั้งแต่การติดตั้ง ช่วยให้สามารถควบคุมกระบวนการและเพิ่มประสิทธิภาพได้ดีขึ้น แม้ในช่วงเร่งกำลังการผลิต
การวัดที่เชื่อถือได้ช่วยให้สามารถระบุปัญหาได้ตั้งแต่ระยะเริ่มต้น ยกระดับการควบคุมคุณภาพ และสนับสนุนข้อมูลทั้งแบบ feedback และ feedforward เพื่อเพิ่มประสิทธิภาพกระบวนการผลิตอย่างต่อเนื่อง
ใช้อุปกรณ์เดียวกันทั้งในสายการผลิต ออฟไลน์ หรือโดยตรงในพื้นที่การผลิต เพื่อให้ได้ผลลัพธ์ที่สอดคล้องกันในทุกขั้นตอนของการผลิต

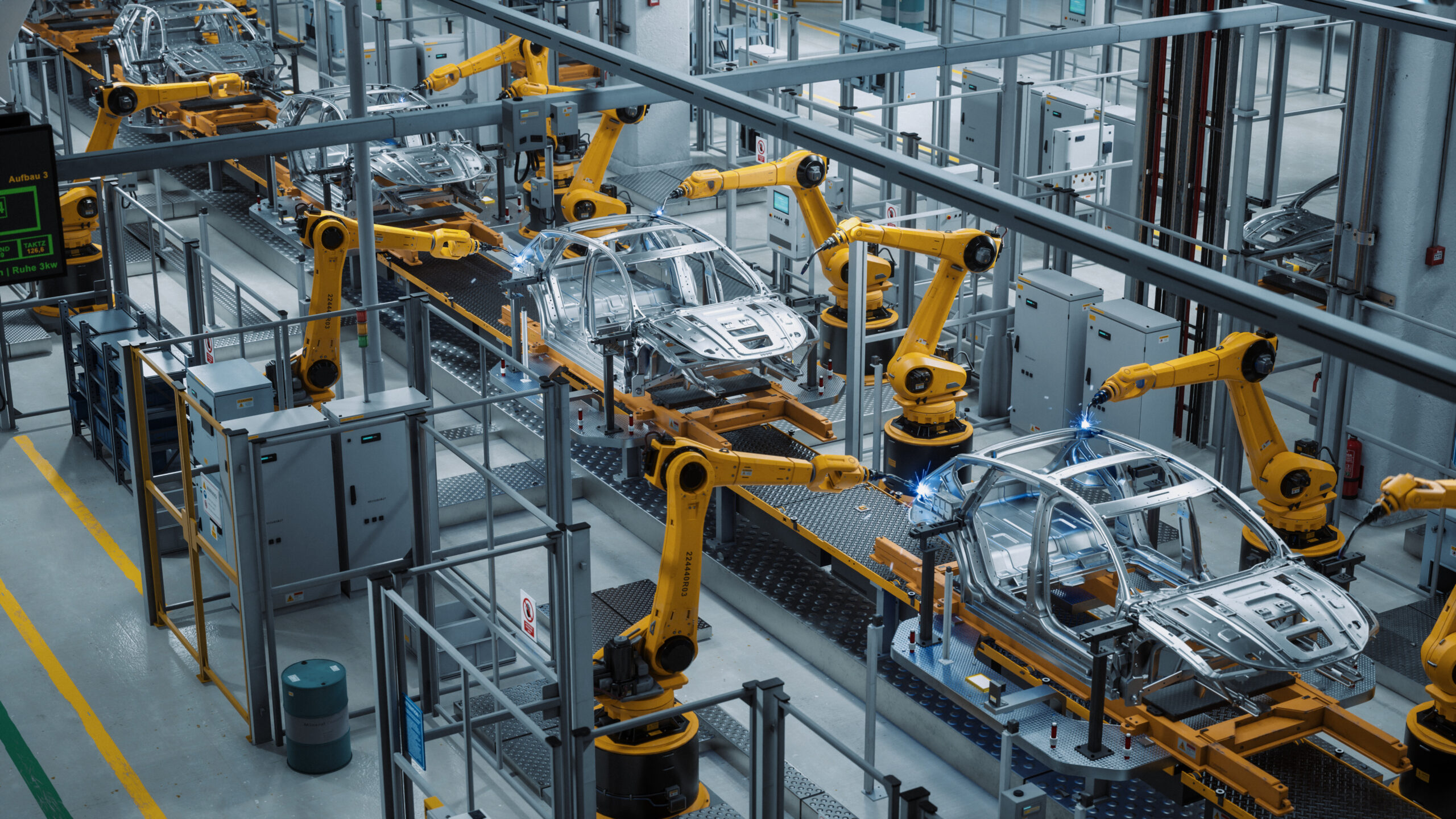

Nikon Laser Radar ได้รับการใช้งานอย่างแพร่หลายในอุตสาหกรรมยานยนต์ และ MV5X ก็พัฒนาต่อยอดจากประสบการณ์ดังกล่าว ครอบคลุมการใช้งานต่าง ๆ เช่น การตรวจสอบชิ้นส่วนขาเข้า การตรวจสอบเครื่องมือ/อุปกรณ์จับยึด การวัดอย่างละเอียดในห้องมาตรวิทยา การตรวจสอบแบบอินไลน์ของ BiW ข้อมูล feedback ตำแหน่งสตัด การตรวจสอบ gap and flush ของ BiW หรือ VoW รวมถึงการปรับแนวและการตั้งค่าในสายการผลิต
Nikon Laser Radar ใช้ในหลายด้านของการผลิตอากาศยาน เหมาะอย่างยิ่งสำหรับความต้องการด้านการวัดสำหรับปริมาตรขนาดใหญ่และความแม่นยำสูง ครอบคลุมตั้งแต่การตรวจสอบ nacelle และ engine cowl การประกอบปีกกับลำตัว การตรวจสอบ layup ของลำตัวและปีก การกำหนดตำแหน่งการเชื่อมต่อของลำตัว ไปจนถึงการวัดตำแหน่ง rib และ stringer และการควบคุม hinge-line ของ flap ปีก
การวัดสำหรับปริมาตรขนาดใหญ่ แบบไร้การสัมผัส และแม่นยำของ MV5X ตลอดจนความสะดวกในการพกพา ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมการผลิตพลังงานหมุนเวียน ครอบคลุมการใช้งาน เช่น การตรวจสอบ nacelle ของกังหันลม การตรวจสอบใบพัดกังหันลม การจัดแนวแผงโซลาร์เซลล์ และการวัดพร้อมทั้งจัดแนวตัวสะท้อนแสงของระบบโซลาร์
การวัดพื้นผิวที่บอบบางและมีการสะท้อนแสงสูง เช่น พื้นผิวที่ใช้ในเสาอากาศดาวเทียม สามารถทำได้อย่างง่ายดายด้วย Nikon Laser Radar ครอบคลุมการใช้งานต่าง ๆ เช่น การตรวจสอบและการจัดแนวชุดแผงสะท้อนแสง การตรวจสอบและการจัดตำแหน่งแผงโซลาร์เซลล์ และการตรวจสอบจานกล้องโทรทรรศน์วิทยุ

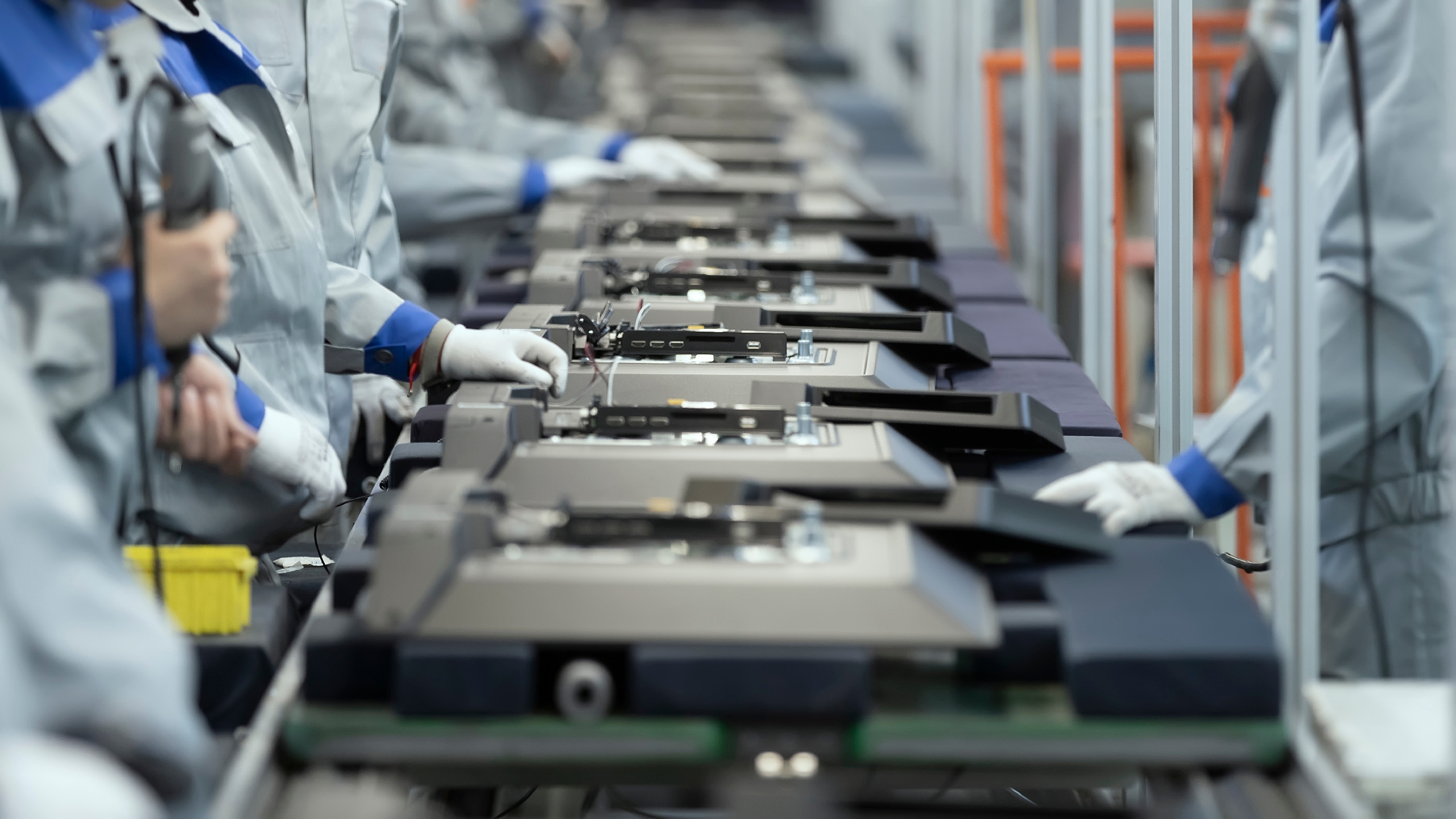

ไม่ว่าจะเป็นการวัดแบบอินไลน์หรือออฟไลน์ แบบอัตโนมัติเต็มรูปแบบหรือกึ่งอัตโนมัติ MV5X สามารถใช้งานได้กับการใช้งานด้านการผลิตที่หลากหลาย เพื่อให้มั่นใจในการควบคุมกระบวนการและคุณภาพของชิ้นส่วนขนาดกลางถึงขนาดใหญ่ โดยเฉพาะชิ้นส่วนที่ยากต่อการวัดด้วยเทคโนโลยีการวัดแบบดั้งเดิม ครอบคลุมการใช้งานหลากหลาย เช่น การตรวจสอบแผ่นโลหะ การตรวจสอบการขึ้นรูปวัสดุผสม การตรวจสอบการหล่อ และอื่นๆ อีกมากมาย

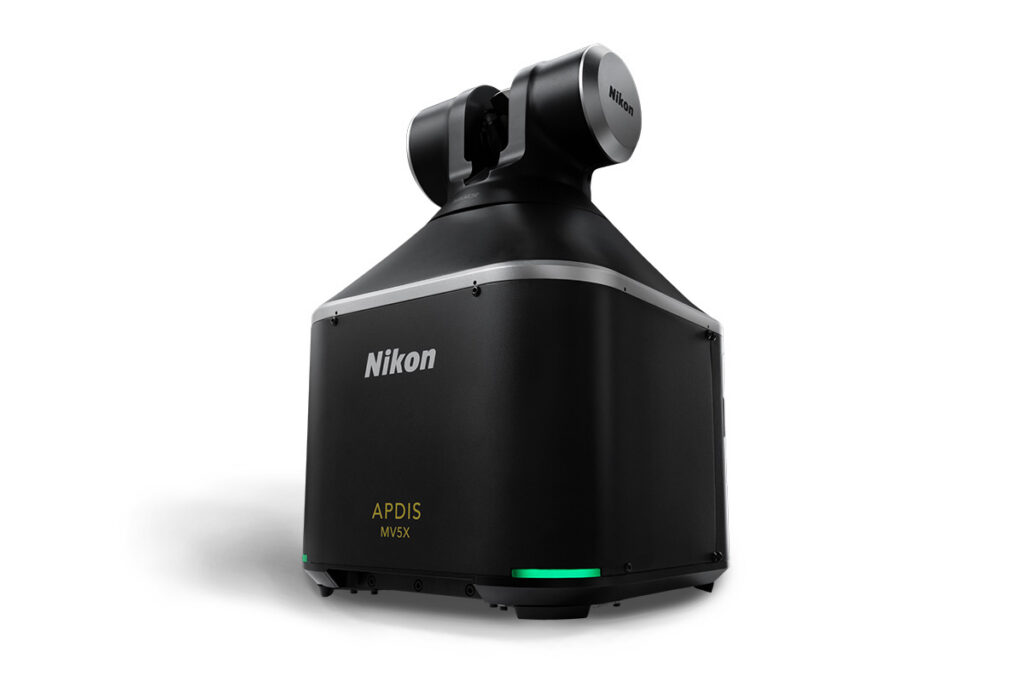

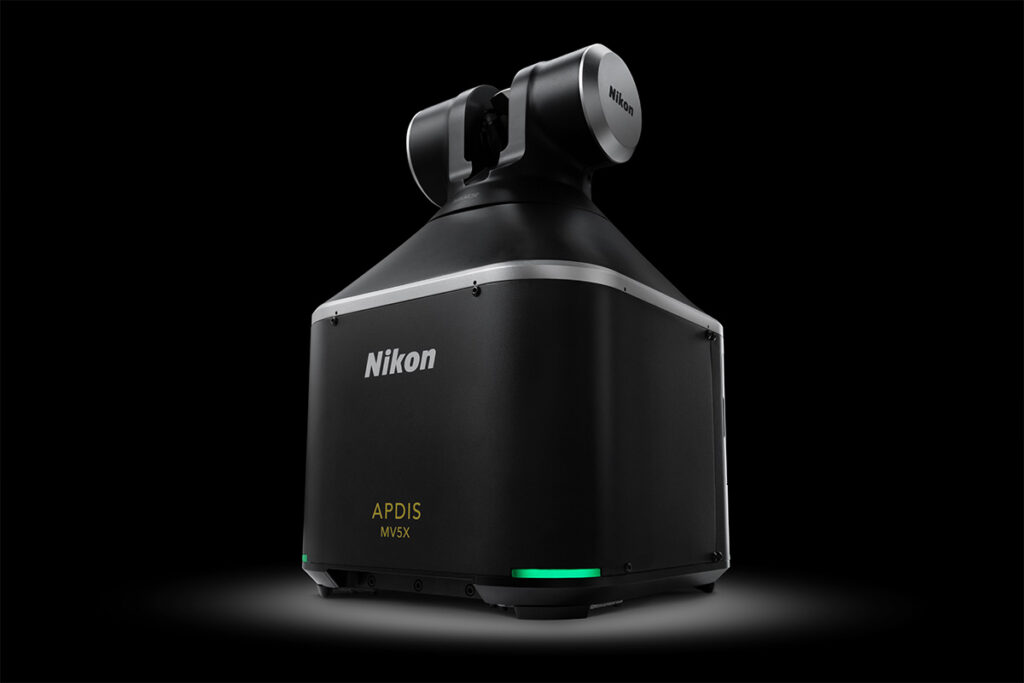

MV5X ใช้เทคโนโลยีอิเล็กทรอนิกส์โซลิดสเตตที่ล้ำสมัยและเลนส์ NIKKOR เพื่อย่อขนาดเทคโนโลยี ขณะเดียวกันยังคงรักษาความแม่นยำและประสิทธิภาพสูงของ Laser Radar เป็นที่รู้จักกันดี
MV5X สามารถใช้งานได้ในสภาพแวดล้อมอุตสาหกรรมที่หลากหลายด้วยมาตรฐาน IP54 และช่วงอุณหภูมิระหว่าง 5°C ถึง 50°C และเหมาะสำหรับทั้งห้องมาตรวิทยาและพื้นที่การผลิต
MV5X ต้องการเพียงพลังงานที่ส่งผ่านเพียงเศษเสี้ยวที่สะท้อนกลับมายังระบบ ดังนั้นจึงสามารถวัดพื้นผิวที่มีการสะท้อนแสงสูงได้โดยไม่ต้องเคลือบหรือเตรียมพื้นผิวใดๆ

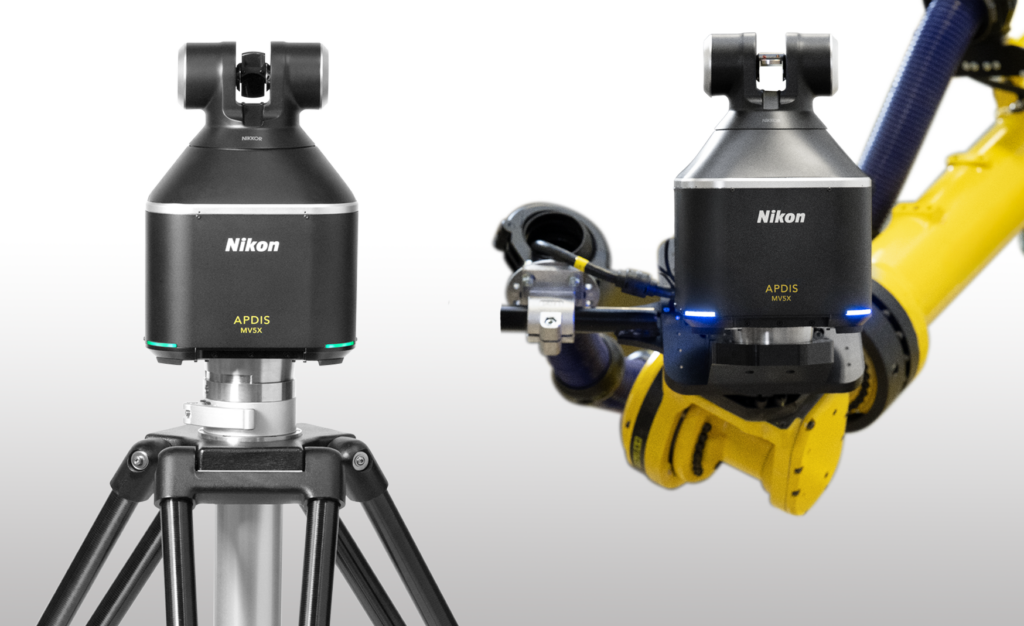

ใช่ MV5X ได้รับการออกแบบให้สามารถใช้งานได้ในทุกทิศทาง ไม่ว่าจะติดตั้งแบบคงที่ บนหุ่นยนต์ หรือบนราง ซึ่งช่วยให้มีความยืดหยุ่นสูงในการติดตั้งและปรับปรุงการมองเห็นคุณลักษณะ
ด้วยการใช้เทคนิคการแทรกสอดแบบเฮเทอโรไดน์ ทำให้สามารถวัดอุณหภูมิของพื้นผิวเกือบทุกชนิดได้อย่างแม่นยำโดยไร้การสัมผัส และอุณหภูมิของพื้นผิววัตถุก็ไม่ใช่ปัญหา ทำให้สามารถวัดอุณหภูมิของวัตถุร้อนหรือเย็นจากระยะไกลได้อย่างปลอดภัย
| Data Rate | 24000 Hz |
| Measurement Speed *1 | 6000 pts/s scanning |
| Measurement Volume | ~3,000 m3 |
| Laser Safety | IEC Class I (IR) |
| Optics | NIKKOR |
| Weight | <12 kg |
| Dimensions (W x D x H) | 228 mm x 228 mm x 365 mm |
*1 ความเร็วที่แน่นอนขึ้นอยู่กับการตั้งค่า
| Operating Temperature | 5°C to 50°C |
| Ambient Light | Insensitive to Ambient Light |
| Ingress Protection | IP54 |
| Range *2 | 20μm + 5μm/m |
| Length Accuracy *2 | ~20μm + 19μm/m |
| Scanning *3 | <30μm |
*2 ความแม่นยำที่ระบุคือค่าความคลาดเคลื่อนสูงสุดที่ยอมรับได้ (MPE) ตามมาตรฐาน ASME B89.4.19 – 2006 ซึ่งตรวจสอบแล้วในแนวตั้งที่อุณหภูมิ 20°C
*3 ความแม่นยำในการสแกน โดยแสดงเป็น ส่วนเบี่ยงเบนมาตรฐาน (1σ) ของระนาบที่ทำการฟิต ในช่วงระยะ 1 ถึง 10 ม. บนแผ่นอ้างอิงผิวเรียบ
