CFI60-2, 위상 프레넬 렌즈 요소
색수차 보정: 위상 프레넬 방식과 기존 디자인의 두 가지 렌즈 유형의 조합을 사용하여 각 요소의 색수차를 보정하므로 색상 왜곡이 크게 감소하고 우수한 품질의 이미지를 얻을 수 있습니다.
Products and promotions may differ based on your selected region.
ECLIPSE MA100N
니콘의 ECLIPSE MA100N은 합리적인 비용, 유연함, 콤팩트함을 자랑하는 모듈형 도립 현미경으로 디지털 이미징 카메라 액세서리와 함께 사용하여 에피스코픽 광학 대비 기술을 구현합니다. 여러 산업 응용 분야의 금속 재료 검사에 적합합니다.
컴팩트하고 견고하며 사용자 친화적인 도립식 금속 현미경
탁월한 니콘 CFI60-2 광학 장치는 분석 소프트웨어를 이용하여 접안렌즈와 니콘 디지털 이미징 카메라의 선택 사양 포트에 우수한 이미지를 전달합니다. 이 현미경은 광학 대비 기술을 보완적으로 활용하도록 설계되었습니다.
니콘 ECLIPSE MA100N
MA100N은 에피스코픽 조명을 갖춘 도립 현미경으로 연구 개발뿐만 아니라 산업용 자재 및 부품의 일상적인 검사에 사용됩니다.
니콘 CFI60-2 광학 시리즈
니콘의 혁신적인 설계로 선명한 고대비 명시야 및 간이 편광(POL) 광학 대비 기술을 구현합니다.
니콘 Digital Sight 카메라
모든 니콘 Digital Sight 카메라는 샘플 이미지를 효율적으로 캡처하여 이미지 처리 소프트웨어인 NIS-Elements 제품군으로 전달합니다.
제품 하이라이트
니콘 CFI60-2 광학 시리즈
니콘의 CFI60-2 TU Plan EPI 대물렌즈 시리즈는 가장 긴 작동 거리와 고급 색수차 보정 시스템의 조합을 자랑합니다.
LED 조명, 컴팩트한 바디
전용 LED 조명을 통합하여 제품 수명이 길고 전력 소비가 적으며 산란광을 만들어 원치 않는 음영 효과를 방지합니다. MA100N은 컴팩트하며 견고한 구조를 가지고 있습니다.
모듈형 구성품 액세서리

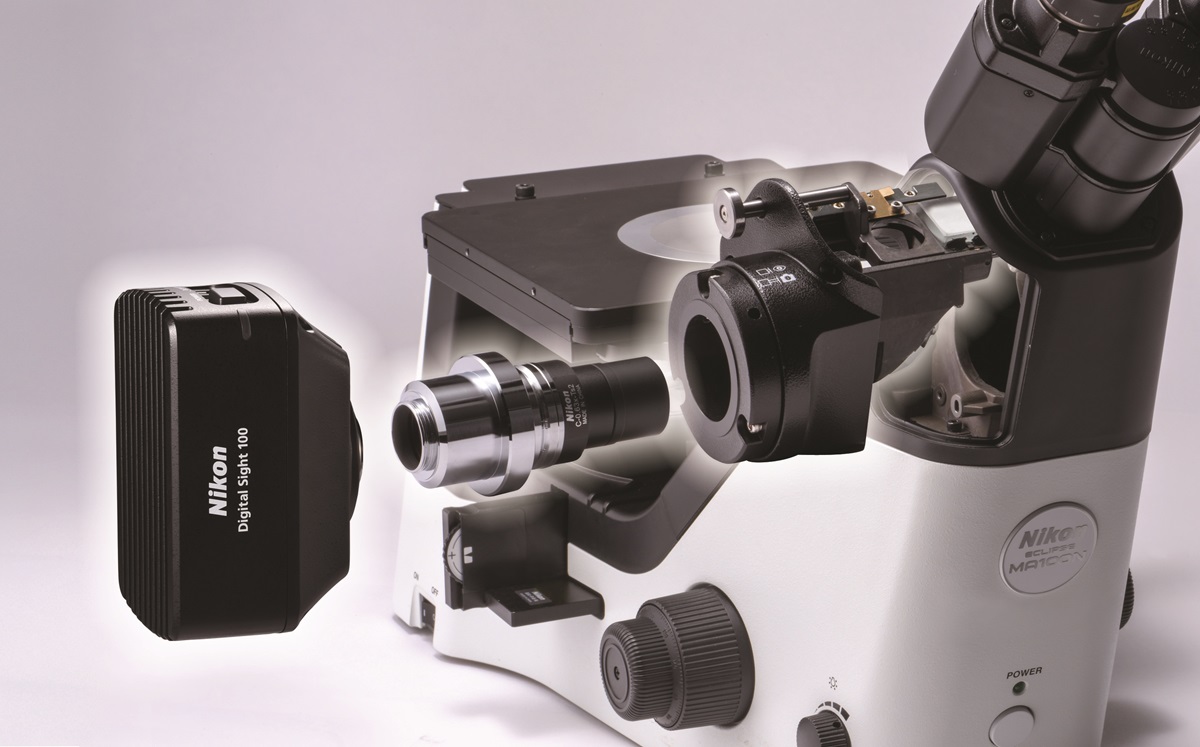

사용자의 응용 분야에 맞게 광학 구성품을 선택할 수 있습니다. MA100N에는 니콘 Digital Sight 카메라의 사진 포트로 향하는 세 번째 광학 경로(선택 사양)가 있습니다. 이미지 분석은 니콘의 NIS-Elements 소프트웨어 제품군 내에서 수행됩니다.
모듈 스테이지, 물체 홀더
MA100N은 3-플레이트 스테이지 디자인을 사용하여 미끄러짐 없이 샘플을 이동할 수 있습니다. 플레인 스테이지 디자인에는 기계식 스테이지(선택 사양)와 다양한 홀더가 준비되어 있습니다.
핵심 기능
CFI60-2, 위상 프레넬, 긴 작동 거리 표준
긴 작동거리: 위상 프레넬 렌즈 요소와 기존 렌즈 요소 간의 거리가 매우 짧기 때문에 기존 디자인에 비해 훨씬 긴 작동 거리가 확보됩니다.
NIS-Elements 소프트웨어: 재료 결정립 크기 모듈
결정립 크기 분석. 1상 및 2상 재료 샘플의 결정립은 JIS G0551, ASTM E112-13, E1382-97, ISO643 및 GB/T 6394 표준에 따라 검출 및 측정할 수 있습니다.
NIS-Elements 소프트웨어: 재료 주철 모듈
주철 분석. 흑연 함유 또는 흑연 보정 샘플은 JIS G5502, ASTM A247-06 및 ISO945-1 표준에 따라 검출, 측정 및 분류할 수 있습니다.
| 광학 | CFI60/CFI60-2 시스템 |
| 관찰 이미지 | 도립상 |
| 관찰 방식 | 명시fi야 및 편광(MA P/A 간이 편광판/분석기 세트 사용 시) |
| 초점 조정 | 초점 조정 노즈피스(fi고정 스테이지), 동축 조동/fi미동 조정 나사, 8.5-mm 스트로크 (조동 조정 회전당 37.7mm, fi미동 조정 회전당 0.2mm) |
| 노즈피스 | 명시fi야 5-위치 노즈피스 |
| 스테이지 | MA-SR-N 직사각형 3-플레이트 스테이지 N: 50×50mm 스트로크(두 개의 스테이지 인서트(ø20mm 및 40mm 오프닝) 및 오른쪽의 동축 제어 핸들 포함 3-플레이트 디자인으로 상단 표면 전체를 움직일 수 있습니다. 스테이지 인서트(선택 사양): MA-SRSH1 시료 홀더 1(ø15mm 오프닝) 또는 MA-SH3 시료 홀더 3(2mm-32mm 조절형 오프닝) |
| MA-SP-N 플레인 스테이지 N: 188×310mm - 두 개의 스테이지 인서트인 (1) 투명 아크릴 스테이지 인서트(ø30mm 오프닝), (2) 투명 아크릴 스테이지 인서트(너비 30mm의 크레센트 오프닝)가 포함되어 고배fi율 대물렌즈 회전을 위한 여유 공간을 확보합니다 스테이지 인서트(선택 사양): MA-SRSH1 시료 홀더 1(15mm 오프닝) 또는 MA-SH3 시료 홀더 3(2mm-32mm 조절형 오프닝) 부착형 기계식 스테이지 TI-SM 사용 가능 |
|
| TS2-S-SM 기계식 스테이지: 126mm×78mm 스트로크, 핸들은 플레인 스테이지의 오른쪽 또는 왼쪽에 부착할 수 있습니다 부착형 기계식 스테이지에 적fi합한 시료 홀더(선택 사양): MA-SH1-N 시료 홀더 1N(ø15mm 오프닝) MA-SH2-N 시료 홀더 2N(ø30mm 오프닝) 또는 C-S-HU 범용 홀더(30mm-65mm 조절형 오프닝) |
|
| 조명 | 내부 전원 백색 LED 광원, 콘덴서 내장(레버 작동), ø25mm fi필터 삽입 가능 |
| 쌍안 현미경 바디 | 내장형 Siedentopf 쌍안 현미경, 경사각 45도, 50-75mm 동공 간 거리 조정, 부착형 카메라 포트, 접안렌즈/포트: 100/0:0/100 |
| 전력 소비(최대) | 15W |
| 외부 치수 | 229×551×404mm(가로×세로×높이) |
| 중량 | 약 10kg |
관련 제품

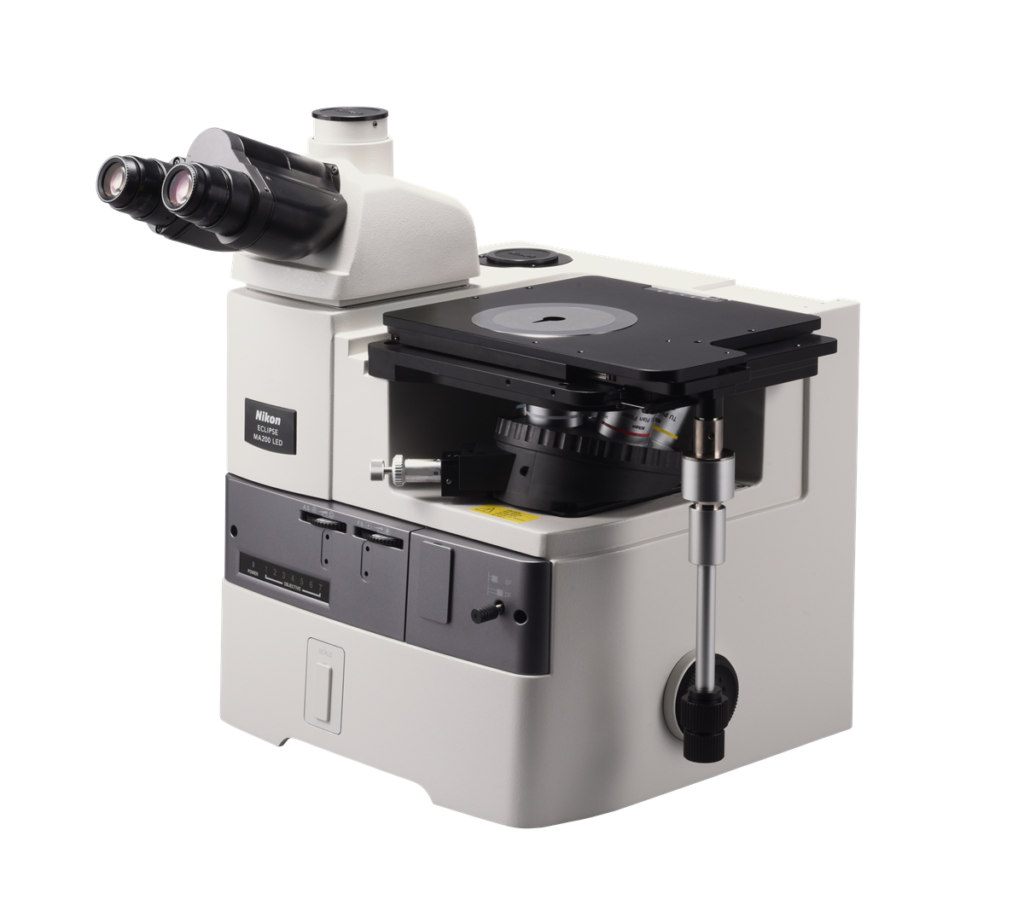

ECLIPSE MA200
니콘 ECLIPSE MA200은 혁신적인 박스형 디자인의 유연한 모듈형 도립 현미경으로 디지털 이미징 액세서리와 함께 에피스코픽 광학 대비 검사 기법에 사용됩니다. 여러 산업 응용 분야의 금속 재료 검사에 적합합니다.
