다목적 대형 엑스레이 및 CT 시스템

니콘의 다목적, 대형 엑스레이 및 CT 시스템은 내외부적으로 다양한 크기와 밀도의 품목을 검사할 수 있어 산업 분야, 검사소 및 학계에서 사실상 무한에 가까운 작업을 수행할 수 있습니다.

정확한 검사 요건을 충족하는 다양한 구성 옵션

차세대 X선 CT

니콘의 대형 시스템은 대용량 스캐닝 볼륨을 갖춘 메트롤로지 그레이드의 화강암 기반 매니퓰레이터와 다중 소스 유연성, 이중 디텍터 기능성 및 광범위한 CT 획득 모드를 결합하여 R&D 연구실에서 작업 현장에 이르기까지 모든 검사 환경에서 우수한 성능을 발휘합니다.

제품 하이라이트

고도로 구성 가능한 제품군

8개의 다양한 X선 소스, 7개의 디텍터, 3가지 길이의 화강암 베이스 및 2개의 매니퓰레이터 구성 중에서 선택할 수 있으며 단일형 캐비닛, 패널식 룸 또는 기존 차폐 인클로저를 사용하여 요구 사항에 맞게 구성할 수 있습니다.

다중 소스 기능성

니콘의 광범위한 마이크로포커스 X선 소스 라인업에서 최대 3개를 선택하여 모든 애플리케이션에 대해 투과력, 해상도 및 스캔 속도를 최적으로 조합할 수 있습니다.

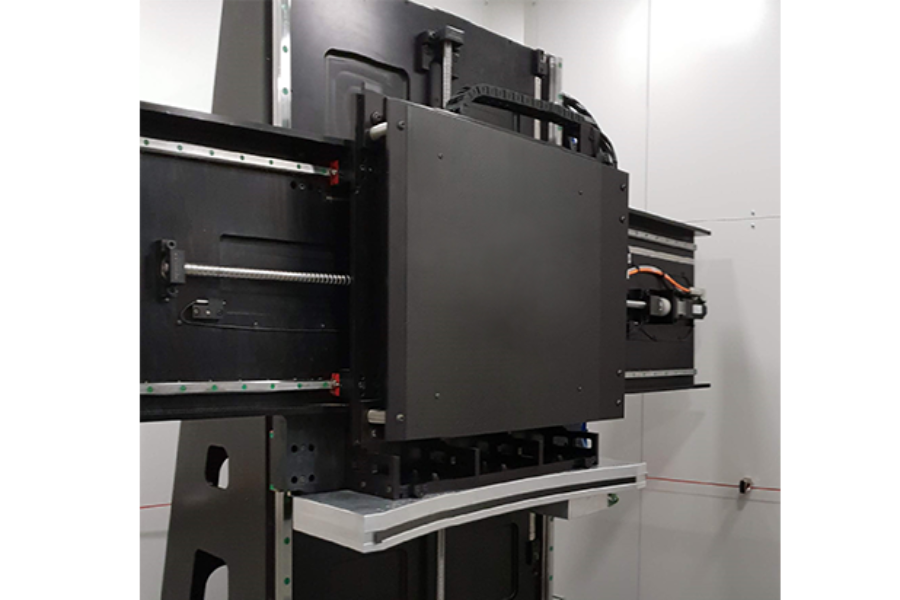

이중 디텍터 유연성

업계 최고 수준의 고정밀 픽셀 크기와 빠른 속도의 평판형 패널 디텍터, 니콘만의 CLDA를 통해 모든 부품에서 높은 처리량의 CT 및 DR을 제공하고 고밀도 부품에 대한 고도의 산란 보정이 가능합니다.

메트롤로지 그레이드 매니퓰레이터

니콘의 화강암 기반 매니퓰레이터는 견고한 타워와 정밀 모터 및 엔코더와 결합되어 있습니다. 이러한 구조는 우수한 역학적, 열적 안정성을 확보하여 위치 정확도와 반복성을 향상합니다.

넓은 스캐닝 영역

최대 4개의 패널 시프트, 동기식 Y축 소스 및 디텍터 이동 기능을 통해 사용 가능한 최대 스캐닝 영역은 최대 1,000mm의 스위프 직경과 1,500mm 높이 이상의 샘플을 수용할 수 있습니다.

작업 현장 자동화 가능

통합 로봇 로더와 니콘 Automation OPC UA Interface를 결합하면 당사의 대형 시스템은 Quality 4.0 생산 라인 환경에서 고속으로 폐쇄 루프 검사를 자동화할 수 있습니다.

산업 응용 분야

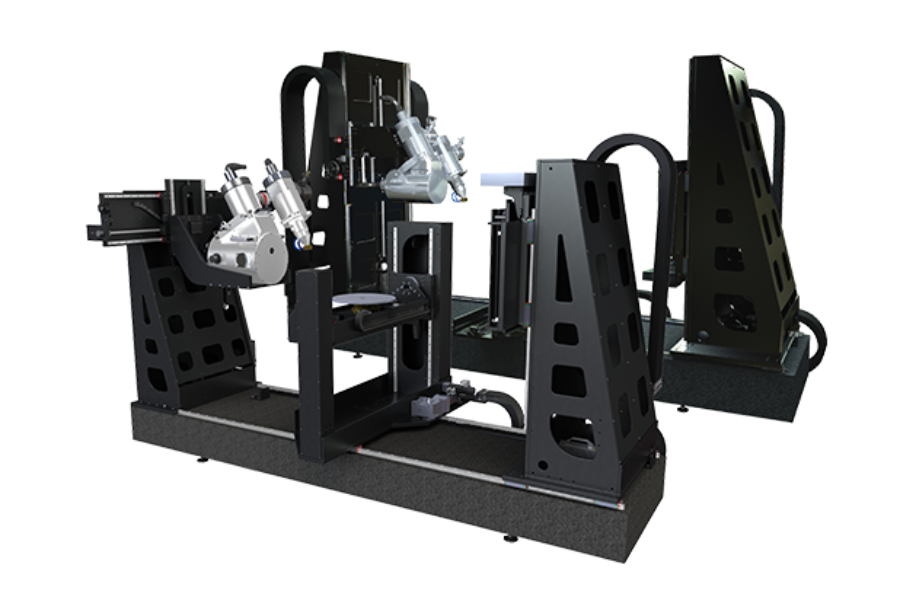

니콘 대형 검사용 CT 시스템 한눈에 보기

용이한 설치와 이전을 위해 VOXLS 40 C 450 및 M2 모델은 일체형 캐비닛 인클로저를 표준으로 제공하지만, 초대형 포맷 C2 및 C3는 모듈식 패널 공간에 보관됩니다. 또는 모든 시스템을 기존 인클로저의 활용을 전제로 매니퓰레이터만의 구성으로 제공할 수 있습니다.

VOXLS 40 C 450

최대 이중 소스 + 이중 디텍터
동기식 매니퓰레이터
스캔 볼륨: 800mm(Ø) × 1415mm(H)
최대 하중: 275kg

VOXLS 40 C 450
Nikon X-ray VOXLS 40 C 450 - 디테일

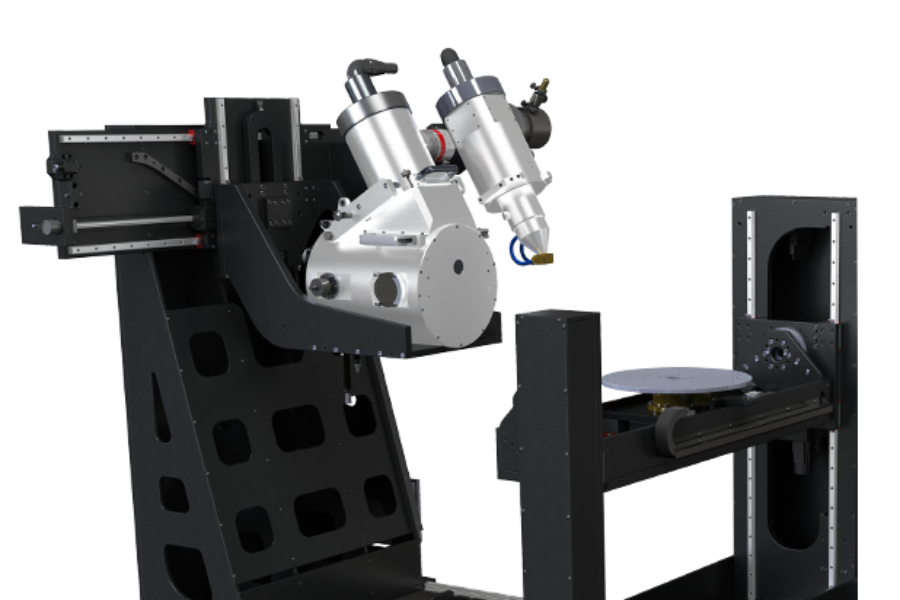

M2

최대 삼중 소스 + 이중 디텍터
브리지식 매니퓰레이터
스캔 볼륨: 630 mm(Ø) × 988 mm(H)
최대 하중: 180kg

M2

C2

최대 삼중 소스 + 이중 디텍터
동기식 매니퓰레이터
스캔 볼륨: 1090 mm(Ø) × 1285 mm(H)
최대 하중: 275kg

C2

C3

최대 삼중 소스 + 이중 디텍터
동기식 매니퓰레이터
스캔 볼륨: 1090 mm(Ø) × 2460 mm(H)
최대 하중: 400kg

C3

핵심 기능

VOXLS 40 C 450

대형 검사용 CT 시스템

엑스레이 CT 검사 서비스

문의하기

이 제품에 대한 자세한 설명이 필요한 경우 당사 전문팀이 추가 정보를 제공하며 필요한 경우 현장 방문도 가능합니다. 귀하의 프로젝트에 대해 자세히 알려주시면 요구사항에 맞는 최상의 검사 시스템에 대해 조언할 것입니다. 맞은편 양식을 작성해 주시면 빠른 시일 내에 연락드리겠습니다.
