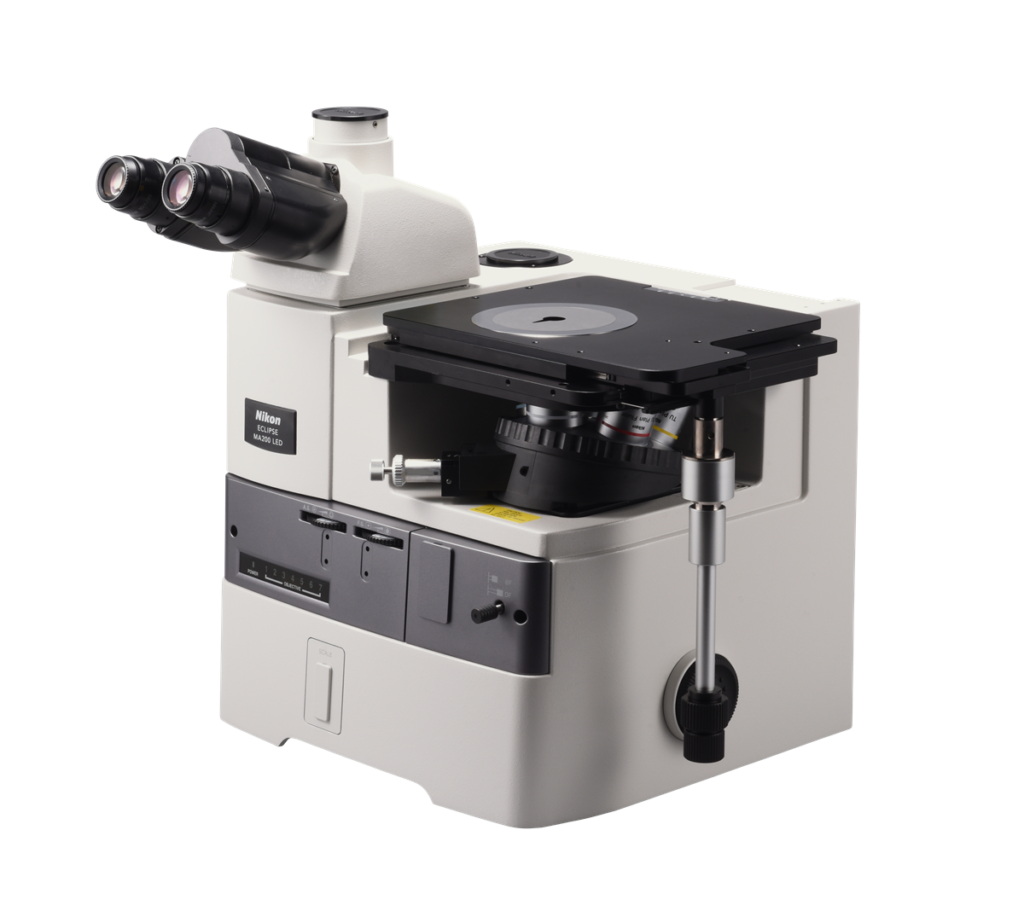

ECLIPSE MA200 LED

혁신적인 박스형 디자인의 도립 현미경으로 디지털 이미징 액세서리와 함께 에피스코픽 광학 대비 검사 기법에 사용됩니다. 여러 산업 응용 분야의 금속 재료 검사에 적합합니다.

사용 편의성과 유지보수 성능이 향상된 금속 현미경

MA200 LED의 응용 분야는 재료 연구 개발부터 신소재의 생산 및 응용, 금속의 최고 품질 보증 절차에 이르기까지 매우 다양합니다.

인체공학적 설계 컨셉

현미경 전면부에 있는 최적의 사용자 제어장치 위치와 가변각 아이 튜브가 작업 시 피로감을 없애 줍니다. 다양한 조리개판이 있는 견고한 샘플 스테이지를 통해 크고 작은 구성품과 수지 마운팅(resin mounted) 단면을 모두 관찰할 수 있습니다. 광학 슬라이더는 결정립 크기 조정 및 선형 측정 작업에 사용할 수 있습니다.

결정립 크기와 주철 모듈

NIS-Elements 소프트웨어로 결정립 크기를 분석하여 JIS G0551, ASTM E112-13, E1382-97, ISO643, GB/T 6394 표준에 따라 검출, 측정, 분류할 수 있습니다. 주철 분석을 통해 흑연 함유 또는 흑연 보정 샘플은 JIS G5502, ASTM A247-06 및 ISO945-1 표준에 따라 검출, 측정 및 분류할 수 있습니다.

제품 하이라이트

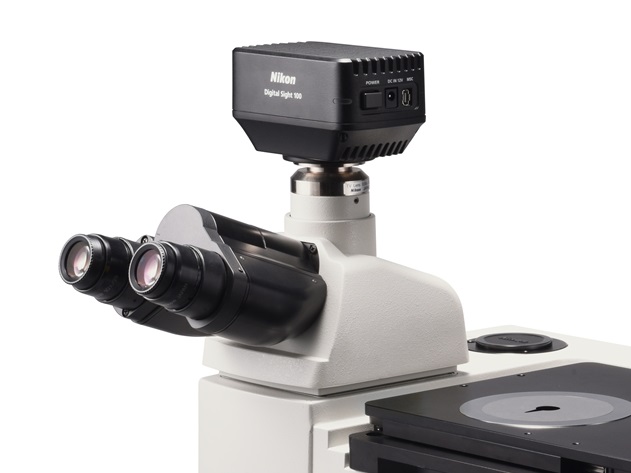

Digital Sight 시리즈

현미경용 Digital Sight와 함께 사용하면 고화질 이미지를 효율적으로 캡처할 수 있습니다. 이미지는 NIS-Elements 소프트웨어로 처리하여 측정하고 분석할 수 있습니다.

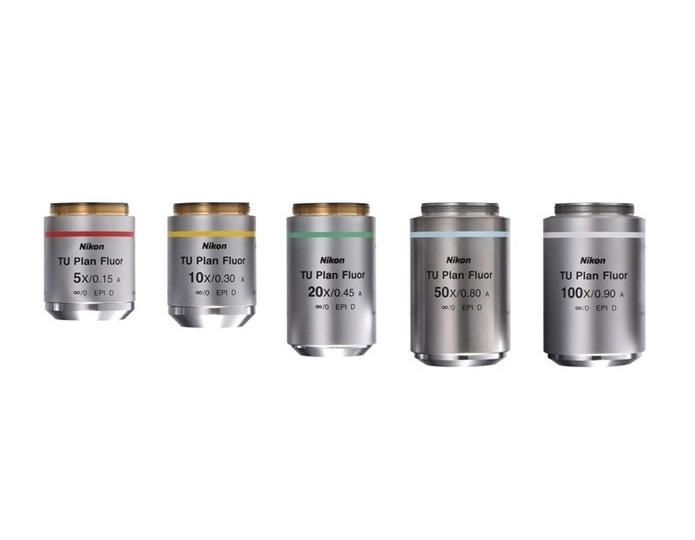

니콘 CFI60-2 광학 시리즈

니콘에는 현미경 관찰용으로 설계된 다양한 대물 렌즈가 있습니다.   색수차 보정 기술을 통해 색 왜곡을 획기적으로 줄였으며, 더욱 선명하고 뛰어난 화질을 구현합니다.

다양한 액세서리

최신 수동 회전형 노스피스의 정지 정밀도*는 이전 모델 대비 50% 높아졌습니다. 관찰 방식과 목적에 따라 현미경 스탠드, LED 램프하우스 같은 다른 액세서리도 선택할 수 있습니다.

*정지 정밀도: 노스피스를 회전시켜 대물 렌즈를 교체한 후 다시 기존 대물 렌즈로 되돌렸을 때 발생하는 FOV 변화량(예: 10배율에서 다른 배율로 전환했다가 다시 10배율로 복귀했을 때의 FOV 변화값)

도립 현미경 MA 시리즈

다운로드

Digital Sight 시리즈

다운로드
MA200 LED
본체초점 조정 메커니즘
초점 조정 노즈피스(고정 스테이지) 동축 조동/미동 조정 나사(토크 조절식)
조동 조정 회전당 4.0mm, 미동 조정 회전당 0.1mm
조명
플레어 방지, UV 차단 필터 내장
시야 조리개: 다이얼 연속 가변(중심조정 가능)
조리개: 다이얼 연속 가변(중심조정 가능)
편광 블록(1/4 플레이트와 함께 또는 1/4 플레이트 없이 선택 가능)
C-LL-I LED 램프하우스
배광
접안렌즈 튜브/후면 포트: 100/0, 55/45
광학CFI60 /CFI60-2 시스템
관찰 이미지표면 이미지
관찰 방식명시야/암시야/간이 편광/DIC
회전 노즈피스MA-N7-I, LV-NU5IN, LV-NU5A(전동식)
스테이지MA-2SR
크기: 295 x 215mm, 스트로크: 50mm x 50mm
삼안 접안렌즈Seidentopf, 동공간거리 조정 50~75mm
전원 입력100-240V, 50-60Hz
소비전력1.2A 75W
중량약 25kg(조합에 따라 다름)
선택사항중간 배율
터렛(1x, 1.5x, 2x), 상태 감지(본체에 배율 정보 출력)
스케일
MA2-GR 결정립 레티큘(ASTM E112-63 결정립도 1 ~ 8),
그리드 레티큘(20라인, 0.5mm)
MA2-MR 스케일 레티큘(5-100x, μm 판독, 다이얼링 시스템과 호환)

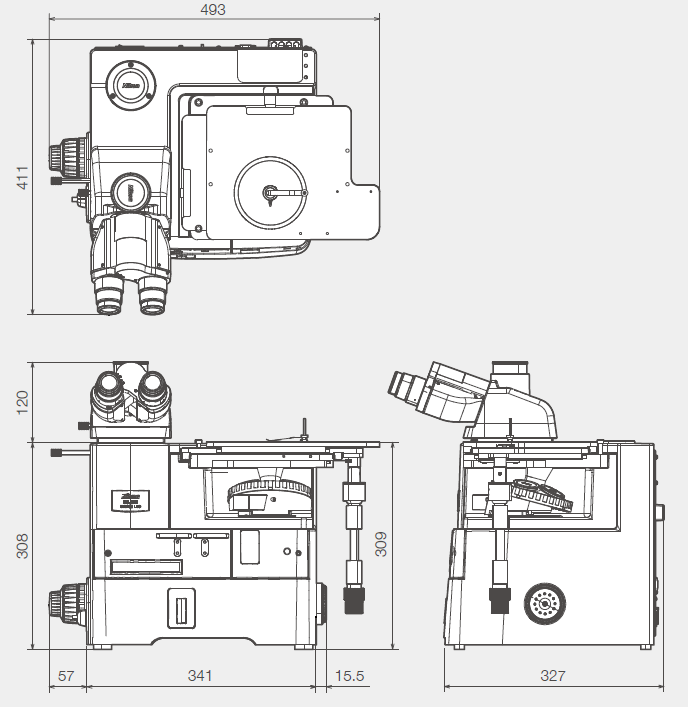

(단위: mm)
