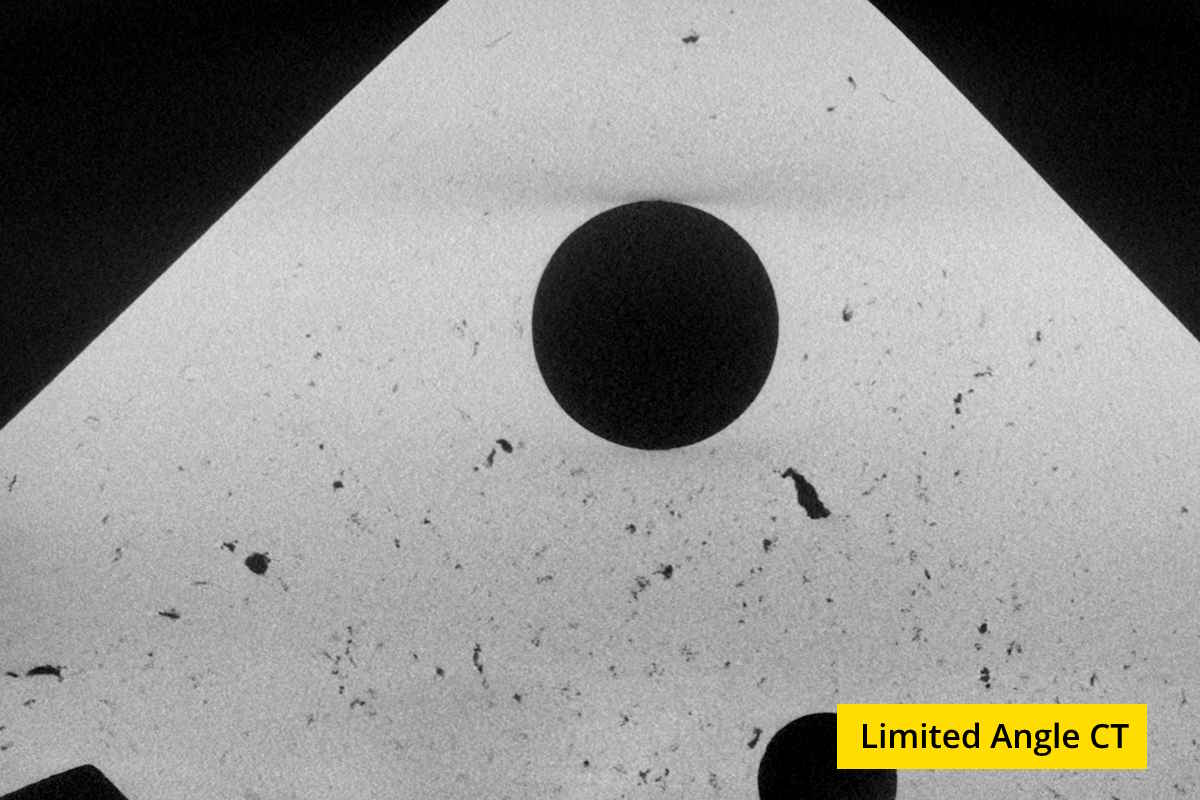

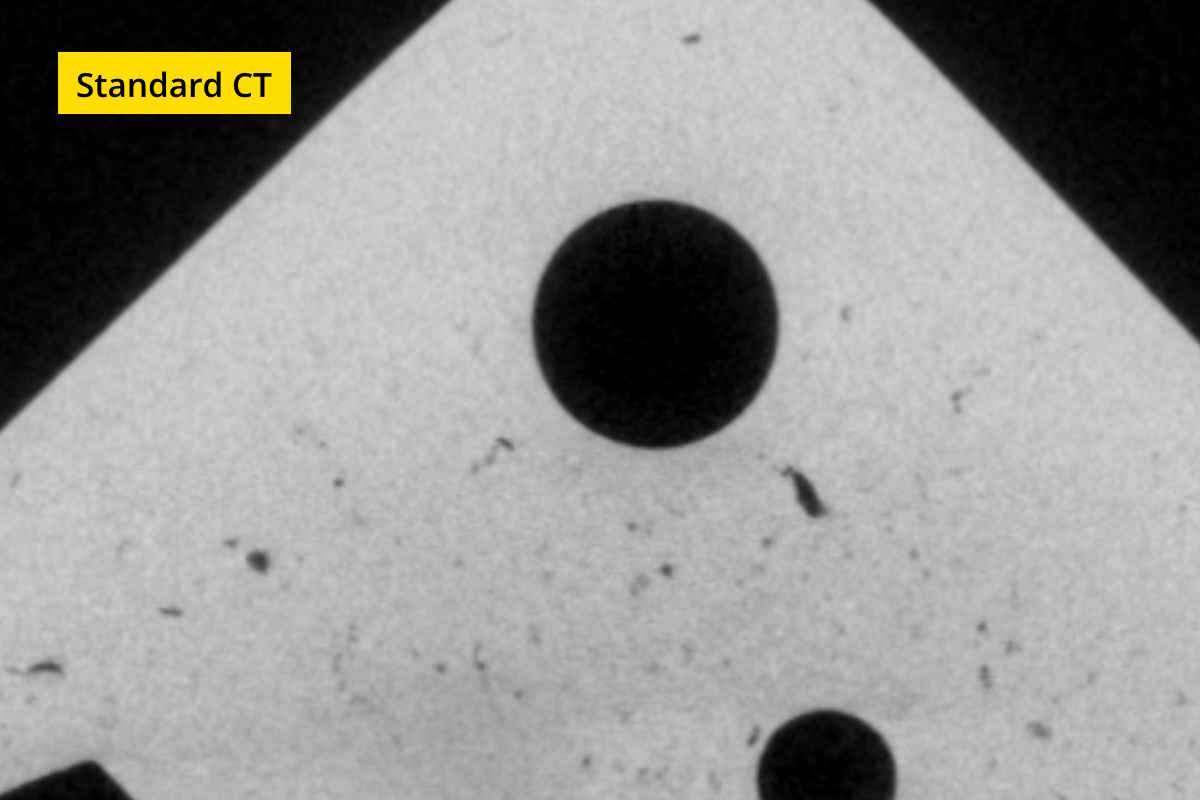

Die Limited Angle CT-Technologie von Nikon liefert Bilder mit hoher Auflösung, ohne dass eine vollständige 360-Grad-Drehung der Probe erforderlich ist. Dank der fortschrittlichen Rekonstruktionsalgorithmen von Nikon ist die Scanqualität gleichwertig mit der von herkömmlichen CT-Ergebnissen.

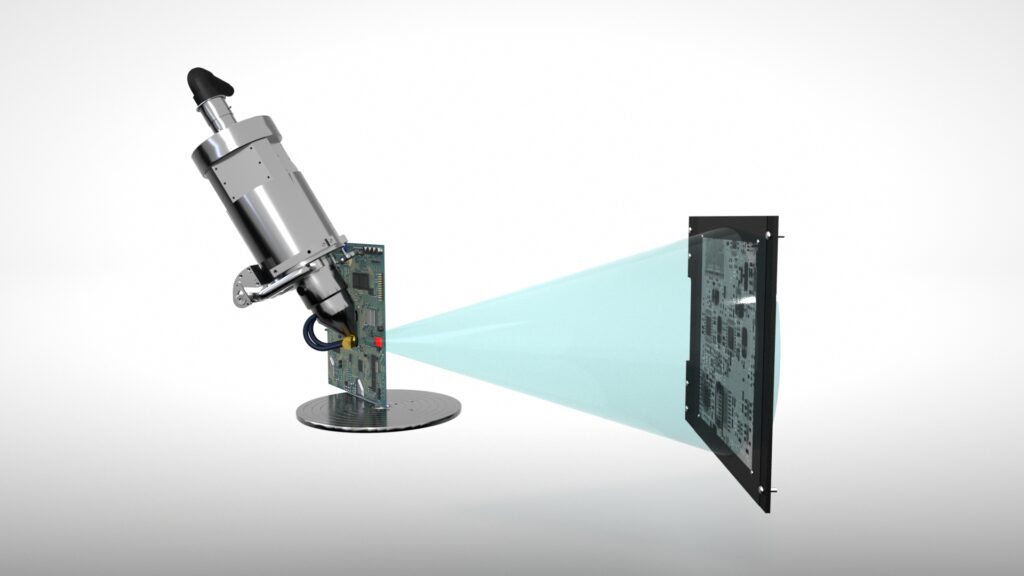

Limited Angle CT eignet sich hervorragend für die Prüfung kleiner Bereiche innerhalb größerer Proben. Während bei der herkömmlichen 360-Grad-Drehung die Gefahr besteht, dass die Probe bei hohen Vergrößerungen mit der Röntgenquelle kollidiert, arbeitet Limited Angle CT mit einer Teildrehung (z. B. 270 Grad), was eine engere Probenpositionierung und eine verbesserte Vergrößerung ermöglicht.
Die Technologie umfasst neuartige automatische Drehpunktberechnungen und optimierte Rekonstruktionsalgorithmen, die Artefakte beseitigen, die typischerweise bei CT-Scans mit teilweiser Drehung auftreten. Dieser spezialisierte Ansatz stellt sicher, dass die Scanqualität und -genauigkeit mit den herkömmlichen CT-Ergebnissen übereinstimmen und ermöglicht gleichzeitig eine detaillierte Inspektion von anspruchsvollen Probengeometrien, die bisher als schwierig zu untersuchen galten.

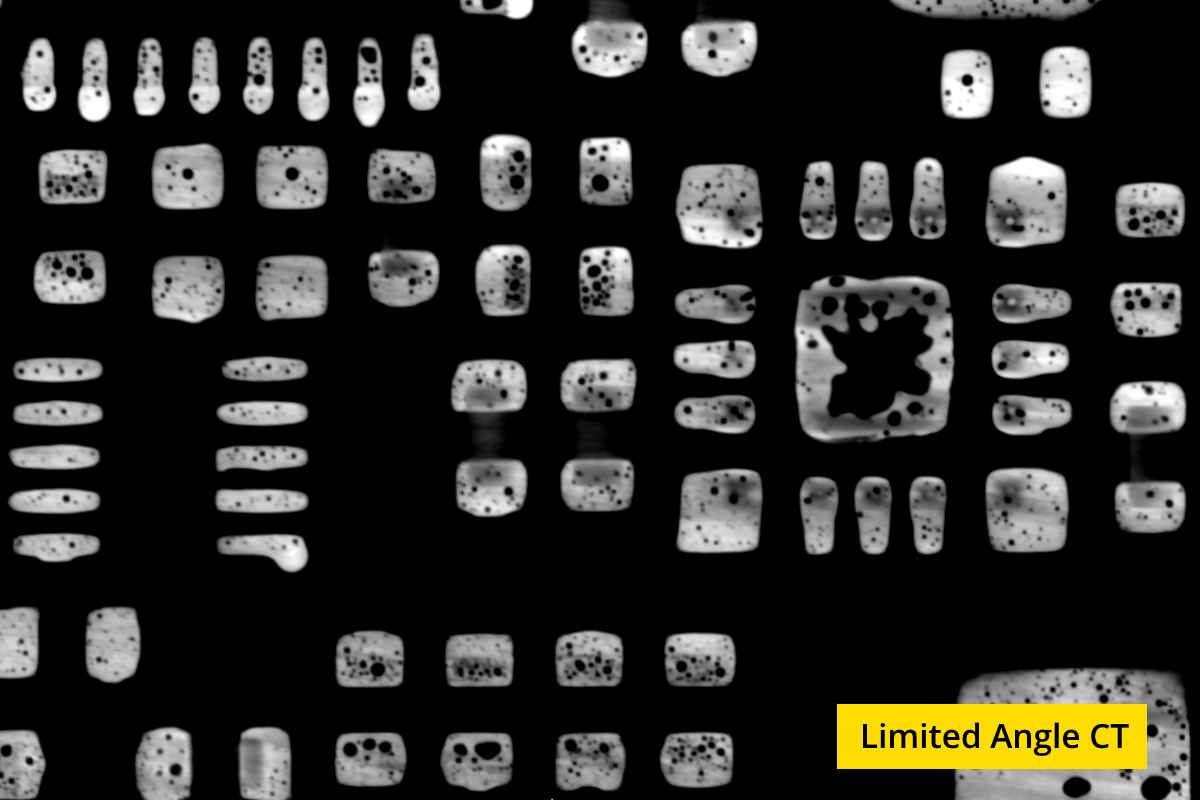

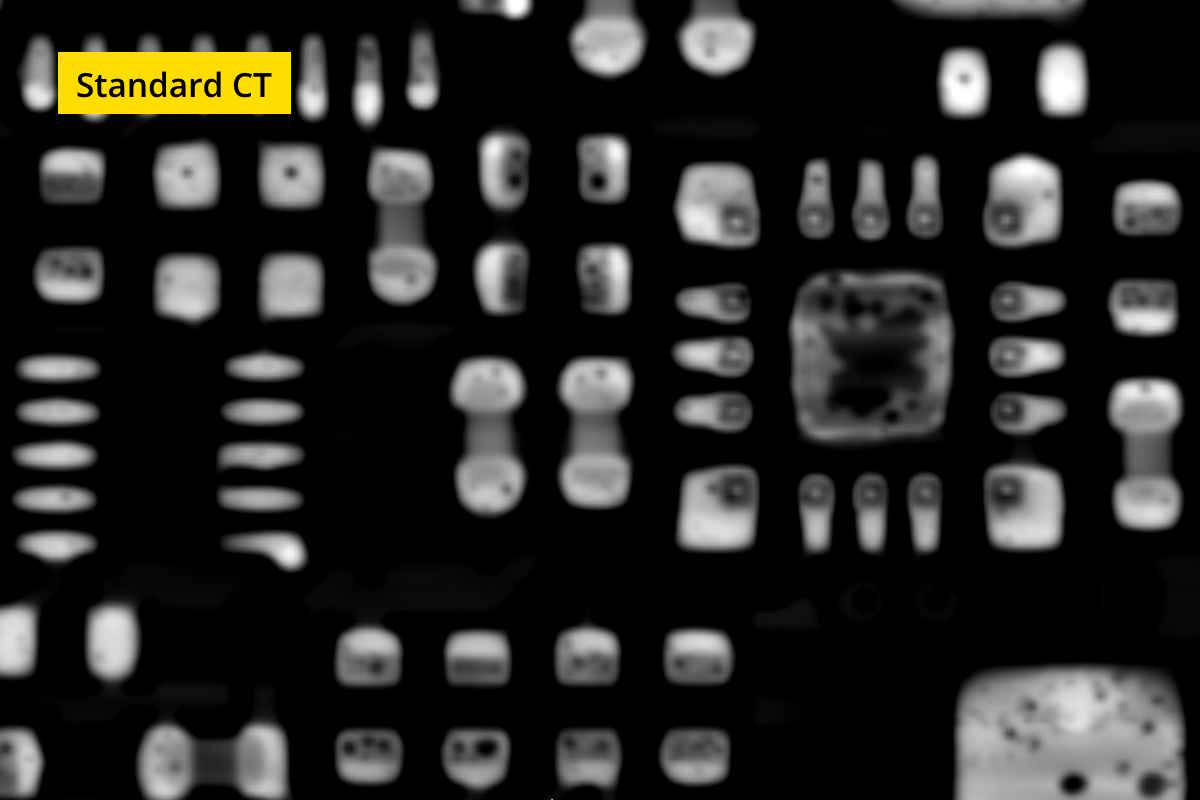

Limited Angle CT erzielt kleinere Voxelgrößen durch die Positionierung der Proben näher an der Röntgenquelle und liefert so eine bessere geometrische Vergrößerung. Diese höhere Auflösung ermöglicht eine präzisere und zuverlässigere Erkennung von Defekten, einschließlich Hohlräumen und Rissen, und sorgt so für mehr Vertrauen in die Inspektionsergebnisse.

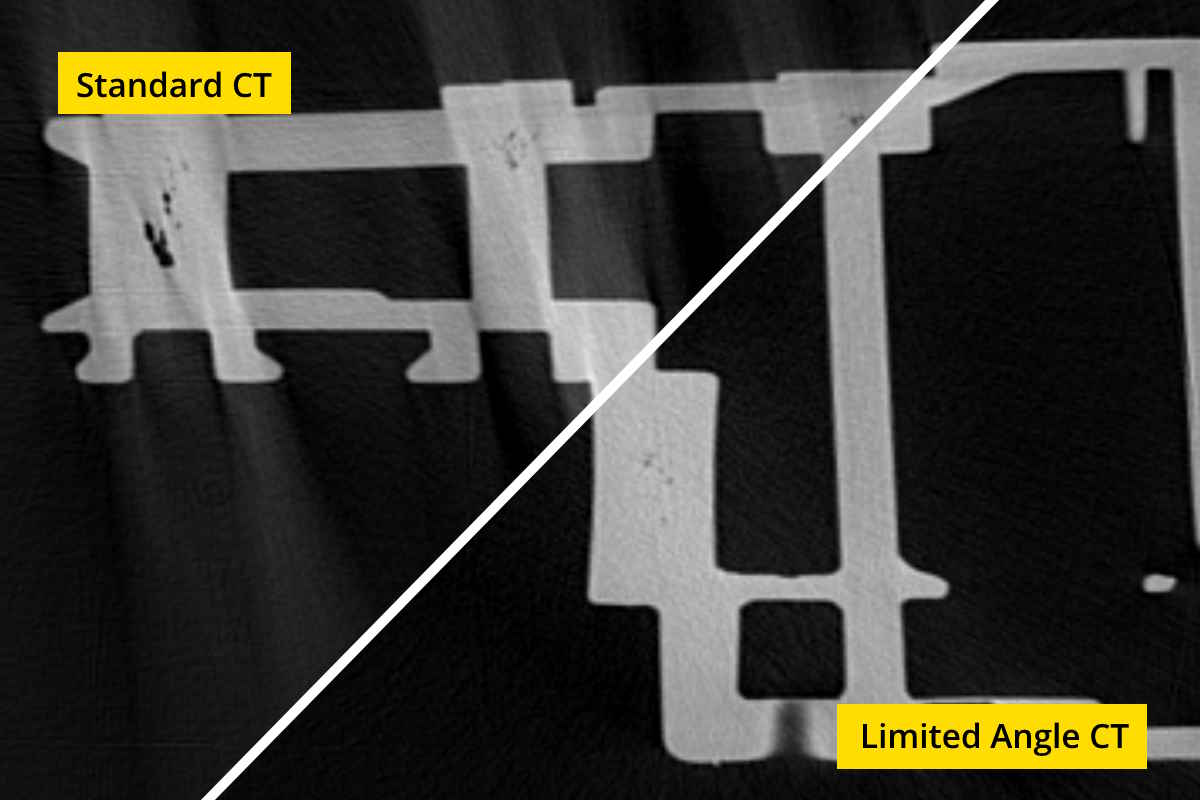

Limited Angle CT nutzt den fortschrittlichen Rekonstruktionsalgorithmus von Nikon, der speziell für Datensätze mit teilweiser Drehung optimiert wurde. Diese spezielle Technologie liefert hochwertige CT-Ergebnisse aus Scans mit reduziertem Winkel, die der Leistung herkömmlicher 360-Grad-CT-Scans entsprechen. Die maßgeschneiderte Software übertrifft bei der Verarbeitung von Datensätzen mit begrenztem Winkel durchweg Standard-Rekonstruktions-Engines und gewährleistet eine hervorragende Bildqualität und Genauigkeit.
Die von Nikon entwickelte Rekonstruktionssoftware verfügt über einen innovativen Drehachsenalgorithmus, der die Verwendung von Positionierungshilfen bei der Rekonstruktion von CT-Datensätzen überflüssig macht. Dieser Fortschritt ermöglicht vollautomatische Scans ohne manuelle Eingriffe und vereinfacht so den Limited Angle CT Scanprozess.
Limited Angle CT ergänzt Nikons umfassende CT-Toolbox, die X.Tend Helical CT, Tilted CT, Half.Turn CT und Scatter Correction CT umfasst und die jeweils die Scanauflösung und Datenqualität verbessern.
Diese vielseitige Suite fortschrittlicher Bildgebungsverfahren gewährleistet optimale Ergebnisse für jede Inspektionsanforderung und bietet Herstellern die Flexibilität, das am besten geeignete Verfahren für jede Anwendung auszuwählen.
Limited Angle CT maximiert die Präzision bei der Qualitätskontrolle von Elektronik und bietet eine fortschrittliche Bildgebungslösung mit Fokus auf kritische Details. Diese innovative Technologie ermöglicht die Untersuchung spezifischer Komponenten, wie einzelne ICs auf einer bestückten Leiterplatte, mit außergewöhnlicher Klarheit und Detailgenauigkeit – und das alles, ohne wertvolle Proben zu zerstören oder zu gefährden. Durch die Fokussierung einer hochauflösenden Bildgebungsleistung auf kritische Regionen von Interesse deckt Limited Angle CT verborgene Defekte in Lötstellen, Leiterbahnen und Komponentenverbindungen auf, die bei herkömmlichen Inspektionsmethoden möglicherweise übersehen werden. Bei der Untersuchung spezifischer BGA-Verbindungen oder der Analyse mehrerer Komponenten auf einer Leiterplatte liefert die gezielte Inspektionsfunktion des Systems wichtige Erkenntnisse, ohne dass die Produktionseffizienz beeinträchtigt wird.
Limited Angle CT verändert die Möglichkeiten der Batterieinspektion mit revolutionären Inspektionslösungen, die für die anspruchsvollen Anforderungen der heutigen Batterieproduktion entwickelt wurden. Die überlegene Bildgebungstechnologie von Limited Angle CT ermöglicht eine detaillierte Inspektion der Region von Interesse, wodurch kritische Defekte und Unregelmäßigkeiten aufgedeckt werden, die bei anderen Inspektionsmethoden möglicherweise übersehen werden. Durch die Implementierung von Limited Angle CT können Hersteller Qualitätsrisiken drastisch reduzieren und gleichzeitig die Produktion beschleunigen – eine bahnbrechende Kombination, die sowohl die Sicherheit als auch die Effizienz erhöht.
Limited Angle CT bietet Forschern einen noch nie dagewesenen Einblick in die Probenstrukturen auf mikroskopischer Ebene. Diese vielseitige Bildgebungslösung bietet eine außergewöhnliche Auflösung für detaillierte Analysen in verschiedenen Disziplinen, von der Materialwissenschaft bis zur biologischen Forschung. Ob bei der Untersuchung komplexer Verbundwerkstoffe, bei der Erforschung zellulärer Strukturen oder bei der Analyse archäologischer Artefakte, Limited Angle CT bietet eine zerstörungsfreie, dreidimensionale Visualisierung, die bisher verborgene Details aufdecken kann. Dank der anwenderfreundlichen Benutzeroberfläche und den leistungsstarken Analyse-Tools können Forscher umfangreiche Daten für Publikationen sammeln und theoretische Modelle validieren. Als eine von mehreren verfügbaren Scan-Methoden stellt diese Flexibilität sicher, dass sich das Röntgen-CT-System an unterschiedliche Forschungsanforderungen in einem breiten Spektrum von akademischen Studien anpassen kann.
Limited Angle CT revolutioniert die Qualitätskontrolle in der Automobilindustrie durch leistungsstarke Inspektionsfähigkeiten für kritische Komponenten. Von der Untersuchung von Batterien für Elektrofahrzeuge bis hin zur Validierung komplexer Baugruppen liefert diese fortschrittliche Bildgebungstechnologie herausragende Ergebnisse. Das System deckt verborgene Defekte in Schweißnähten, Verbindern und strukturellen Elementen auf, die bei herkömmlichen Inspektionsmethoden möglicherweise übersehen werden. Die überlegene Bildgebungstechnologie von Limited Angle CT hilft den Herstellern, strenge Sicherheitsstandards zu erfüllen und die Produktionseffizienz zu optimieren ein entscheidender Vorteil auf dem heutigen wettbewerbsorientierten Automobilmarkt.
Sowohl Limited Angle CT als auch Tilted CT verbessern die Inspektionsfähigkeiten, indem sie eine Kollision der Probe bei hohen geometrischen Vergrößerungen verhindern. Der entscheidende Unterschied liegt in deren Anwendung: Limited Angle CT eignet sich hervorragend zur Untersuchung von Regionen von Interesse, die sich am Probenrand befinden, und verwendet eine teilweise Drehung, um optimale Ergebnisse zu erzielen. Im Gegensatz dazu wird bei der Tilted CT eine vollständige 360-Grad-Drehung mit geneigter Probenpositionierung verwendet, was eine Alternative darstellt, wenn eine teilweise Drehung nicht geeignet ist.
Limited Angle CT ist besonders effektiv für die Inspektion bestimmter Merkmale oder Regionen von Interesse innerhalb größerer Baugruppen. Diese Technik eignet sich hervorragend zur Untersuchung von Merkmalen wie BGA-Lötstellen auf Leiterplatten, Batteriezellenverbindungen oder geschweißten Komponenten in Fahrzeugteilen. Die Fähigkeit, eine hohe geometrische Vergrößerung zu erreichen und gleichzeitig kritische Bereiche zu fokussieren, macht es ideal für Anwendungen, die eine detaillierte Inspektion von Merkmalen erfordern, die mit herkömmlichen CT-Methoden nur schwer darstellbar sind.
Limited Angle CT ist eine von mehreren fortschrittlichen Bildgebungstechniken, die in der CT-Toolbox von Nikon verfügbar sind. Sie ergänzt andere Methoden wie X.Tend Helical CT, Tilted CT, Half.Turn CT und Scatter Correction CT. Dieser vielseitige Ansatz ermöglicht es den Anwendern, die am besten geeignete Technik für jede spezifische Inspektionsaufgabe auszuwählen. Limited Angle CT ist besonders für die Inspektion von bestimmten Regionen innerhalb größerer Proben mit hoher Vergrößerung geeignet.
Obwohl das Konzept der Teilwinkeltomographie seit vielen Jahren bekannt ist, stellt die Limited Angle CT von Nikon einen bedeutenden Fortschritt in dieser Technologie dar. Der Innovationsschwerpunkt liegt in den von Nikon entwickelten Rekonstruktionsalgorithmen, die die herkömmlichen Einschränkungen der Bildqualität bei Scans mit teilweiser Drehung überwinden. Diese moderne Implementierung liefert überragende Ergebnisse und eine Bildqualität, die mit der herkömmlicher CT vergleichbar ist – Fähigkeiten, die bisher mit älteren Limited Angle-Techniken nicht erreicht werden konnten.

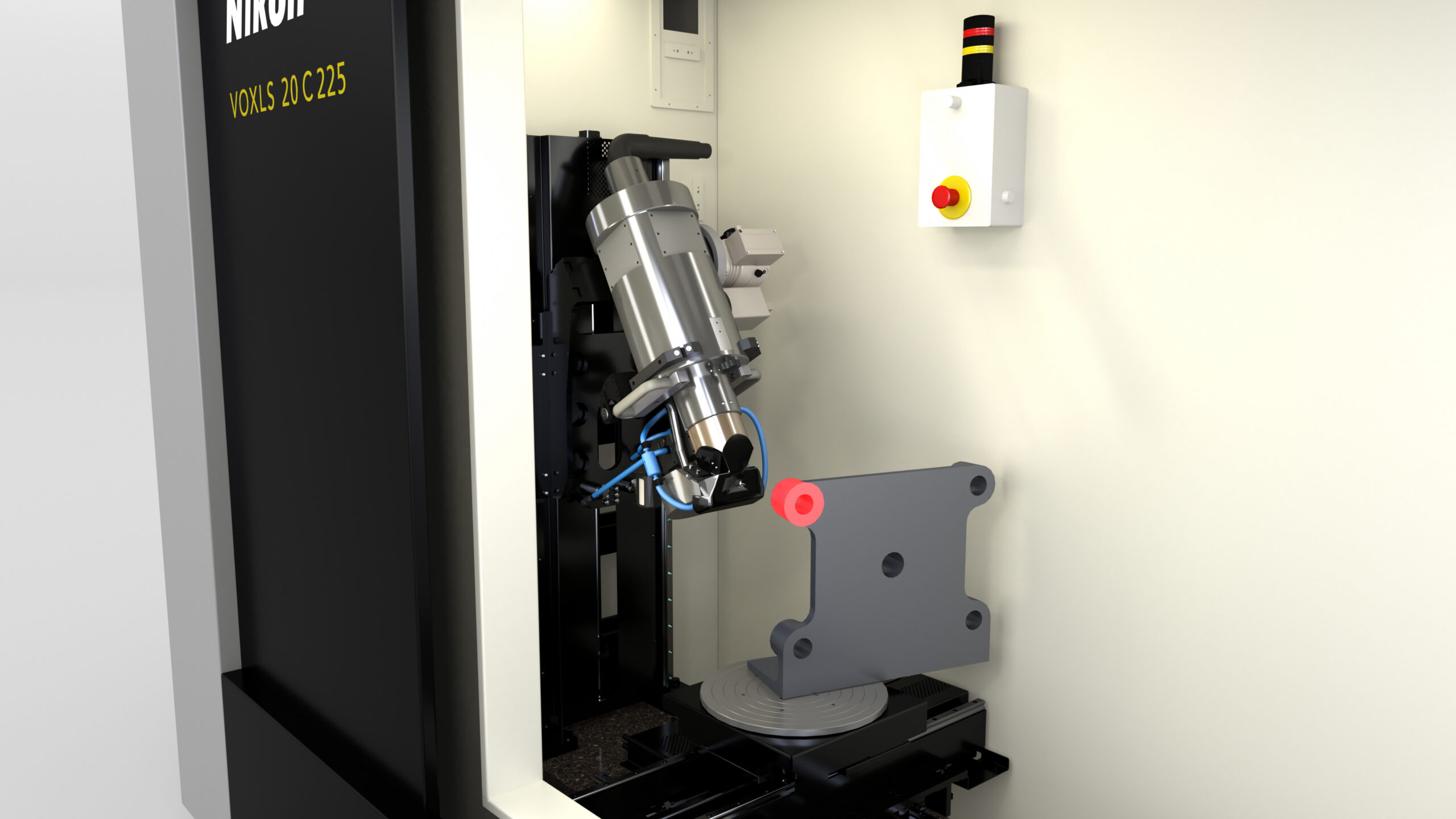

Nein, Limited Angle CT eignet sich besonders gut für automatisierte Inspektionsabläufe. Die fortschrittliche Rekonstruktionssoftware von Nikon verfügt über automatische Drehpunktberechnungen, die manuelle Positionierungshilfen oder Eingriffe des Anwenders überflüssig machen. Diese Automatisierung ermöglicht konsistente, hochwertige Inspektionsergebnisse ohne ständige Überwachung. Das System kann nach der Programmierung unabhängig betrieben werden, so dass sich die Anwender auf andere Aufgaben konzentrieren können, während ein hoher Durchsatz und eine zuverlässige Qualitätskontrolle gewährleistet sind.
