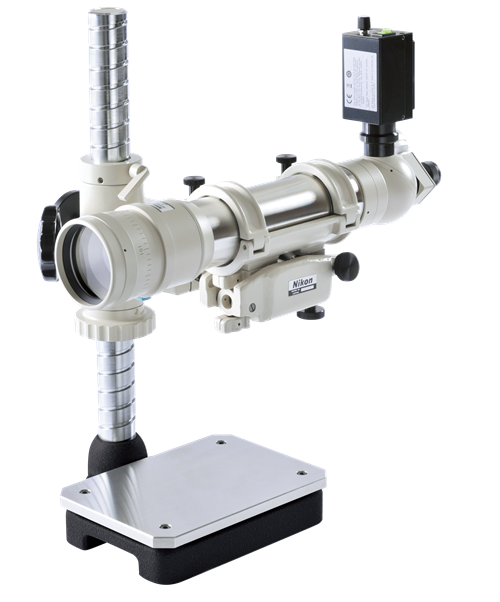

Autokollimatoren 6B-LED und 6D-LED

Die Autokollimatoren 6B-LED und 6D-LED sind ausgesprochen präzise manuelle Messgeräte von Nikon. Sie werden typischerweise verwendet, um die lineare Ausrichtung, kleine Winkelabweichungen, Krümmungen, die Ebenheit von Komponenten, die Höhe von Funktionen und die Rotation zu überprüfen.

Hochpräzise, berührungslose Instrumente zur Verifizierung von Bauteilabmessungen

Zu den Applikationen gehören die Bestimmung der Präzision und Genauigkeit von Drehtischen und Teilköpfen, die Überprüfung der Durchbiegung von Komponenten mit kleinen Bewegungen, einschließlich solcher aus sehr steifen Materialien, und die Verwendung als zuverlässiges Werkzeug zum Vergleich mit einer flachen Referenzfläche oder einem geneigten Winkelblock.

Die Autokollimatoren 6B-LED und 6D-LED bieten Hellfeld- oder Dunkelfeld-Kontrast für gleichzeitige Messungen in zwei Achsen und ermöglichen so eine einfache Ausrichtung und Ergebnisgenerierung.

Produkthighlights

Zwei Autokollimator-Modelle verfügbar

Die 6B-LED erzeugt ein Hellfeld-Bild hinter dem Fadenkreuz. Das 6D-LED hat ein Dunkelfeldbild für stärkeren Kontrast am Fadenkreuz, sodass die Überbelichtung der Probe reduziert wird.

Quantifizieren Sie konvexe und konkave Krümmung

Mit Hilfe des großen Einstellrings kann der Bediener des Systems die Bildkrümmung wieder in den normalen Bereich korrigieren und so den Krümmungsradius der Probe ermitteln.

Wesentliche Eigenschaften

Autokollimatoren

Teleskopvergrößerung 38x
ObjektivF=700 mm; effektive Apertur: 70mm
Messbereich30 Bogenminuten (sowohl vertikale als auch horizontale Achse)
Minimale Lesung0,5 Bogensekunden
AblesesystemEinstellung im Sichtfeld und Ablesen am Mikrometer
Messgenauigkeit 0,5 Bogensekunden innerhalb einer Reichweite von 5 Bogenminuten 1 Bogensekunde innerhalb einer Reichweite von 30 Bogenminuten
Sichtfeld6B-LED: Hellfeld, 6D-LED: Dunkelfeld
LichtquelleLED
Stromversorgung 12V 5A (AC-Adapter benötigt) oder Größe AA Batterien x2
Abmessungen des Hauptgehäuses Außendurchmesser der Objektivtubushalterung: 68 mm Gesamtlänge: Ca. 490 mm
Gewicht (inklusive Ständer)Ca. 32 kg
