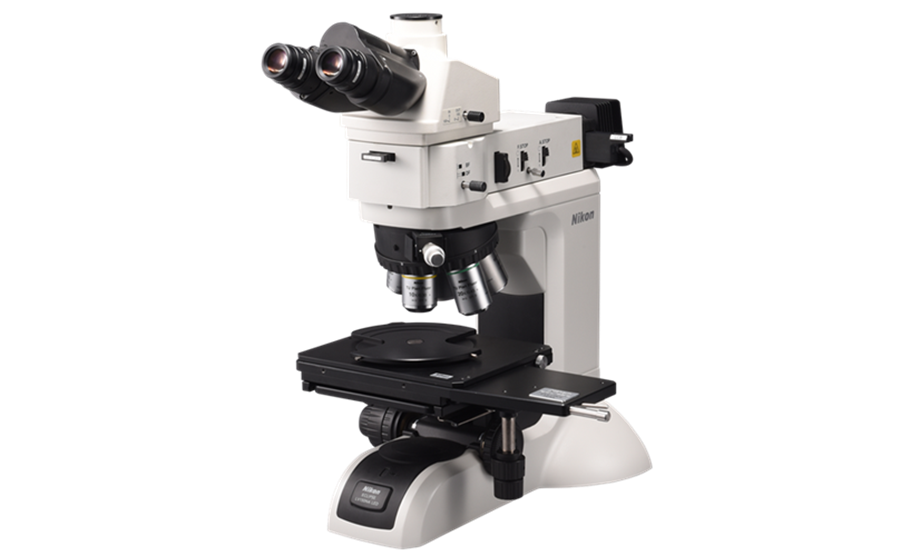

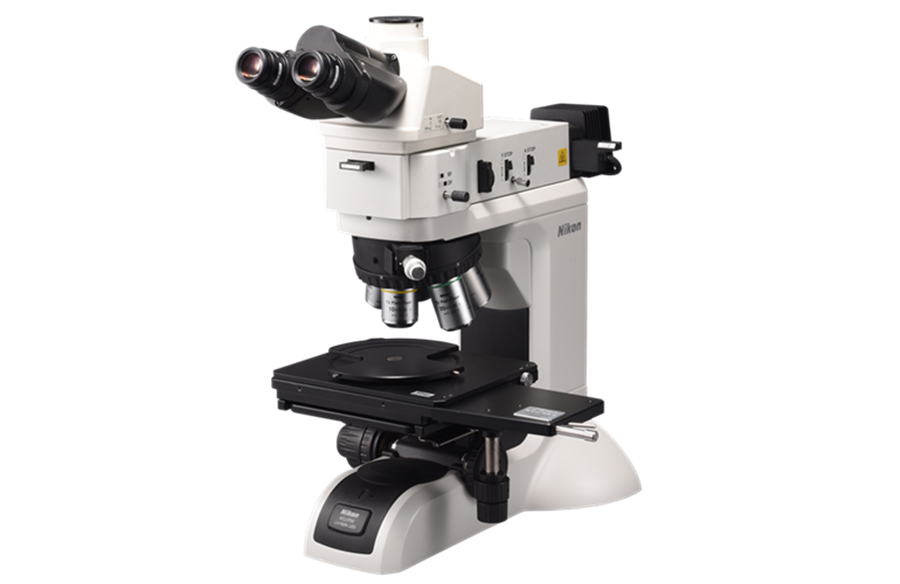

Dank dem modularen Aufbau und der Lichtquelle mit hoher Farbwiedergabe erlauben die Mikroskope LV150NA LED und LV150N LED ergänzende optische Kontrastverfahren auf einem einzigen Mikroskopstativ. Zu den Anwendungsbeispielen gehören die Inspektion von Halbleitersubstraten und -gehäusen, Flachbildschirmen (FPD), elektronischen Bauteilen und innovativen Materialien mit speziellen episkopischen Kontrastverfahren.
Die Modelle LV150NA LED und LV150N LED verfügen über Hellfeld-, Dunkelfeld-, Polarisations- (POL), differenzielle Interferenzkontrast- (DIC), Epi-Fluoreszenz- und Zweistrahl-Interferometrie.
Mit dem LV-ECON-Controller und der Software NIS-Elements können die Objektive, die Lichtintensität, die Blende und der Epi-Kontrast erkannt werden. Das LV150N LED erkennt Objektive mit Hilfe des LV-NU5I und LV-INAD und meldet sie entsprechend.
In Kombination mit Digital-Sight-Kameras für Mikroskope ermöglichen sie die effiziente Aufnahme hochauflösender Bilder. Mithilfe der Software NIS-Elements können Bilder verarbeitet werden, um Messungen und Analysen durchzuführen.
Die neuesten manuell drehbaren Objektivrevolver erreichen eine um 50 % höhere Haltegenauigkeit* als Vorgängermodelle. Andere Zubehörteile wie Mikroskopstative und LED-Lampengehäuse können je nach Beobachtungsverfahren und Zweck ausgewählt werden.
Nikon bietet verschiedene Objektive an, die auf die mit den Mikroskopen durchgeführten Beobachtungen abgestimmt sind. Die Farbkorrektur der Objektive in sorgt für eine deutlich reduzierte Farbverzerrung und eine hervorragende Bildqualität.
Durch die Integration in das NWL200 kann das LV150N LED die Anforderungen der Wafer-Inspektion, wie z. B. Mikroinspektionen, erfüllen.
*Haltegenauigkeit: Veränderung des Sichtfeldes beim Drehen des Objektivrevolvers zum Wechseln der Objektive und anschließender Rückkehr zum ursprünglichen Objektiv (z. B. Veränderung des Sichtfeldes beim Wechsel von 10-facher zu einer anderen Vergrößerung und anschließender Rückkehr zur 10-fachen Vergrößerung)
| LV150N LED | LV150NA LED | |
| Base unit | Maximum sample height: 38 mm (when used with LVNU5A U5A nosepiece and LV-S32 3x2 stage / LV-S64 6x4 stage) *73 mm when used with one column riser Coarse and fine adjustment knobs, Left: coarse and fine adjustment / Right: fine adjustment, 40 mm stroke Coarse adjustment: 14 mm/turn (with torque adjustment, refocusing mechanism) Fine adjustment: 0.1 mm/turn (1 μm/graduation) Stage mounting hole intervals: 70 x 94 (fixed by 4-M4 screw) |
|
| Nosepieces | C-N6, LV-NU5N, LV-NBD5N, LV-NU5IN | LV-NU5A, LV-NU5AC, LV-NU5AI |
| Episcopic Illuminators | LV-UEPI-N High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1 Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable), accepts ø25 mm filter (LV-C-LCB, ND4, ND16), polarizer/analyzer; equipped with noise terminator LV-UEPI2 High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1 Fluorescence LED light source D-LEDI (with light adjustment (PC controllable)) *option Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable), automated optical element switching feature matched to brightfield, darkfield, and epi-fluorescence switch, accepts ø25 mm filter (LV-C-LCB, ND4, ND16), polarizer/analyzer, λ plate, excitation light balancer; equipped with noise terminator |
|
| Eyepiece tubes | LV-TI3 trinocular eyepiece tube ESD (Erected image, FOV: 22/25) LV-TT2 tilting trinocular eyepiece tube (Erected image, FOV: 22/25) C-TB binocular tube (Inverted image, FOV: 22) P-TBbinocular Tube (Inverted image, FOV: 22) P-TT2 trinocular Tube (Inverted image, FOV: 22) |
|
| Stages | LV-S32 3x2 stage (Stroke: 75 x 50 mm with glass plate) LV-S64 6x4 stage (Stroke: 150 x 100 mm with glass plate) LV-S6 6x6 stage (Stroke: 150 x 150 mm) |
|
| Eyepieces | CFI eyepiece series | |
| Objective lenses | CFI60-2/CFI60 objective lens series: combination depends on observation method | |
| ESD performance | 1000 to 10V, within 0.2 sec. (excluding certain accessories) | |
| Power consumption | 1.2A/75W | |
| Weight | Approx. 9.0 kg | |
*1: Geschätzter Wert basierend auf den Vorschriften von Nikon.
LV150NA LED, LV150N LED (Einheit: mm)
