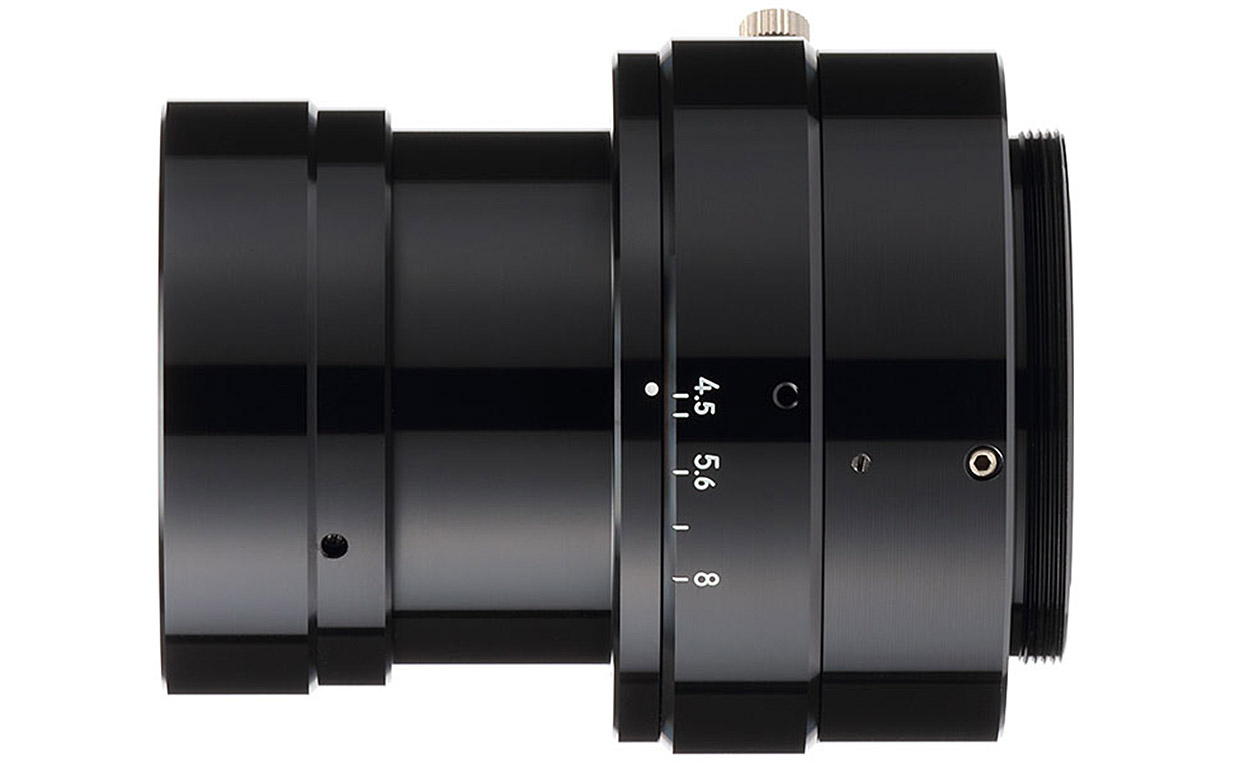

Rayfact XG 系列
基准倍率
-0.35x ~ -1.4x
成像圈
Φ86.4 mm
最大光圈
F4.5
Features
- 备有5种固定倍率（-0.35x、-0.5x、-0.7x、-1x、-1.4x ）
- 支持高分辨率大尺寸线阵相机（5μm×16K ）
- 从中心到边缘均能确保均匀且良好的性能
- 配备旋转机构，使最佳性能部位对准线阵传感器
- 可选配支持各种相机接口的转接镜筒
Applications
- 检测高性能薄膜的缺陷
- 平板显示器（FPD）制造工序中的缺陷检测
- 检测印刷品、薄片等的缺陷
Specifications
基本规格
| 产品名称 | Rayfact XG0.35x | Rayfact XG0.5x | Rayfact XG0.7x | Rayfact XG1x | Rayfact XG1.4x |
| 型号 | L-OFM035030MN | L-OFM050037MN | L-OFM070046MN | L-OFM100055MN | L-OFM140063MN |
| 焦距[mm] | 125.3 | 125.4 | 125.5 | 125.7 | 125.9 |
| 基准倍率 | -0.35x | -0.5x | -0.7x | -1x | -1.4x |
| F数 (∞) | F4.5 | ||||
| 光圈刻度 | 4 5.6 8 | ||||
| 使用波段[nm] | 400 ~ 700 | ||||
| 成像圈[mm] | Φ86.4 | ||||
| 接口※3 | M45 (P=0.75) | ||||
| 滤镜尺寸 | 前侧：M46 (P=0.75） 后侧：M40.5 (P=0.5) | ||||
| 外形尺寸[mm]※1 | Φ60 x 70 (从接口基准面开始的距离) | Φ60 x 69.9 (从接口基准面开始的距离) | Φ60 x 70 (从接口基准面开始的距离) | Φ60 x 70 (从接口基准面开始的距离) | Φ60 x 69.9 (从接口基准面开始的距离) |
| 质量[g] | 约340 | ||||
光学规格
| NA | 0.030 | 0.037 | 0.046 | 0.055 | 0.063 |
| 物像间距离[mm] | 658.4 | 570.0 | 522.2 | 506.2 | 520.4 |
| 工作距离[mm] | 452.3 | 344.7 | 273.0 | 219.0 | 182.8 |
| 法兰距[mm] | 136.1 | 155.4 | 179.2 | 217.2 | 267.7 |
| TV畸变[%]※2 | -0.2 | -0.2 | +0.1 | +0.0 | -0.0 |
| 周边照度比[%]※2 | 59.8 | 66.5 | 73.6 | 82.2 | 90.0 |
※1尺寸不包括锁定螺钉等突起物。
※2最大像高（Y’=43.2mm）、F4.5时的数值。
※3安装到相机上时，请使用适配相机接口的延伸镜筒及相机接口部件。
