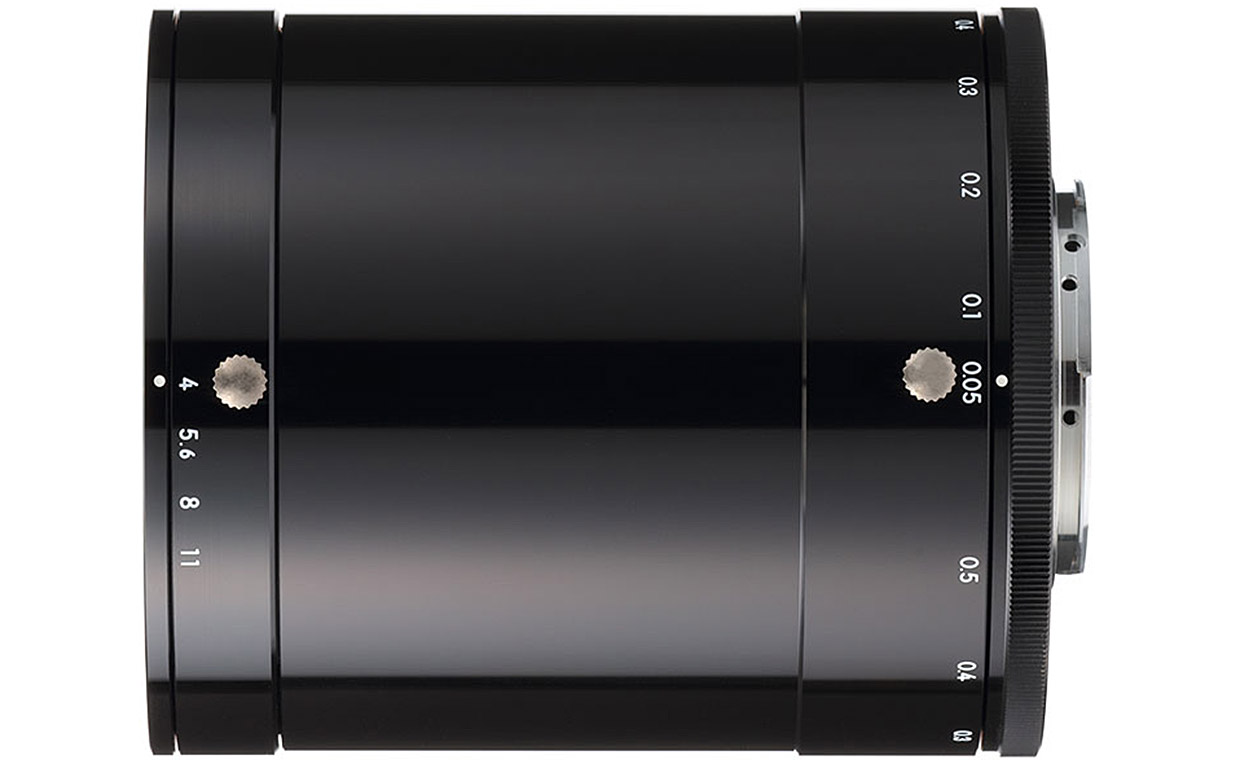

Rayfact MJ系列
基准倍率
-0.05x ~ -1x
成像圈
Φ86.4 mm
Φ82 mm
最大光圈
F4
Features
- 采用浮动对焦系统的光学设计，能在变倍范围内控制性能变化
- 支持大尺寸线阵相机、面阵相机
- 备有2种变倍镜头（-0.05x ~ -0.5x、-0.5x ~ -1x）
- 配备光圈环锁定螺钉和浮动对焦环锁定螺钉
- 与可选式相机接口成套销售
Applications
- 检测高性能薄膜的缺陷
- 平板显示器（FPD）制造工序中的缺陷检测
- 检测印刷品、薄片等的缺陷
Specifications
基本规格
| 产品名称 | Rayfact MJ90mm |
| 型号 | 参考下表 |
| 焦距[mm] | 90 (-0.1x) |
| 使用倍率范围 | -0.05x ~ -0.5x |
| F数 (∞) | F4 |
| 光圈刻度 | 4 5.6 8 11 |
| 使用波段[nm] | 400 ~ 700 |
| 成像圈[mm] | Φ86.4 |
| 接口※3 | 参考下表 |
| 滤镜尺寸 | M52 (P=0.75) |
| 外形尺寸[mm] | 参考下表 |
| 质量[g] | 参考下表 |
光学规格
| 使用倍率 | -0.05x | -0.1x | -0.2x | -0.3x | -0.4x | -0.5x |
| NA | 0.006 | 0.011 | 0.021 | 0.029 | 0.036 | 0.042 |
| 物像间距离[mm] | 1,967.3 | 1,069.6 | 634.2 | 496.3 | 432.3 | 397.7 |
| 工作距离[mm] | 1,820.4 | 922.6 | 487.2 | 348.0 | 274.4 | 230.3 |
| 法兰距[mm] | 参考下表 | |||||
| TV畸变[%]※2 | +0.5 | +0.3 | +0.1 | +0.1 | +0.1 | +0.1 |
| 周边照度比[%]※2 | 65.8 | 68.4 | 72.4 | 75.5 | 78.0 | 80.1 |
相机接口部件一览
| ① OVM05042MN-M72D1 | M72（法兰距 19.56mm） | Φ84mm x 127.3mm ~ 147.9mm | 约920g |
| ② OVM05042MN-M72D2 | M72（法兰距 6.56mm） | Φ84mm x 140.3mm ~ 160.9mm | 约940g |
| ③ OVM05042MN-M72D3 | M72（法兰距 12.0mm） | Φ84mm x 134.9mm ~ 155.5mm | 约930g |
| ④ OVM05042MN-M72N | M72（法兰距 31.8mm） | Φ84mm x 115.1mm ~ 135.7mm | 约900g |
| ⑤ OVM05042MN-M90D | M90（法兰距12.0mm） | Φ95mm x 134.9mm ~ 155.5mm | 约950g |
| ⑥ OVM05042MN-NMT | M84.5（法兰距 41.0mm） | Φ93mm x 105.9mm ~ 126.5mm | 约890g |
| ⑦ OVM05042MN-FMT | F接口（法兰距 46.5mm） | Φ84mm x 100.4mm ~ 121.0mm | 约880g |
| ⑧ OVM05042MN-M95E | M95（法兰距 9.4mm） | Φ100mm x 137.5mm ~ 158.1mm | 约960g |
※1尺寸不包括锁定螺钉等突起物。
※2最大像高（Y’=43.2mm）、F5.6时的数值。
※3安装到相机上时，请使用适配相机接口的延伸镜筒及相机接口部件。
基本规格
| 产品名称 | Rayfact MJ95mm |
| 型号 | 参考下表 |
| 焦距[mm] | 93.9 (-0.5x) |
| 使用倍率范围 | -0.5x ~ -1x |
| F数 (∞) | F4 |
| 光圈刻度 | 4 5.6 8 11 |
| 使用波段[nm] | 400 ~ 700 |
| 成像圈[mm] | Φ82 |
| 接口※3 | 参考下表 |
| 滤镜尺寸 | M52 (P=0.75) |
| 外形尺寸[mm]※1 | 参考下表 |
| 质量[g] | 参考下表 |
光学规格
| 使用倍率 | -0.5x | -0.6x | -0.7x | -0.8x | -0.9x | -1x |
| NA | 0.041 | 0.047 | 0.051 | 0.055 | 0.059 | 0.062 |
| 物像间距离[mm] | 408.0 | 386.6 | 374.5 | 368.1 | 365.4 | 365.3 |
| 工作距离[mm] | 199.3 | 177.9 | 165.8 | 159.4 | 152.0 | 141.8 |
| 法兰距[mm] | 参考下表 | |||||
| TV畸变[%]※2 | -0.2 | -0.2 | -0.1 | -0.0 | +0.0 | +0.1 |
| 周边照度比[%]※2 | 81.5 | 83.2 | 84.6 | 85.6 | 86.8 | 87.6 |
相机接口部件一览
| 型号 | 相机用接口（法兰距） | 外形尺寸※1（从接口基准面开始的距离） | 质量 |
| ① OVM10062MN-1-M72D1 | M72（法兰距 19.56mm） | Φ84mm x 189.1mm ~ 204.0mm | 约1,210g |
| ② OVM10062MN-1-M72D2 | M72（法兰距 6.56mm） | Φ84mm x 202.1mm ~ 217.0mm | 约1,230g |
| ③ OVM10062MN-1-M72D3 | M72（法兰距 12.0mm） | Φ84mm x 196.7mm ~ 211.5mm | 约1,220g |
| ④ OVM10062MN-1-M72N | M72（法兰距 31.8mm） | Φ84mm x 176.9mm ~ 191.7mm | 约1,190g |
| ⑤ OVM10062MN-1-M90D | M90（法兰距 12.0mm） | Φ95mm x 196.7mm ~ 211.5mm | 约1,240g |
| ⑥ OVM10062MN-1-NMT | M84.5（法兰距 41.0mm） | Φ93mm x 167.7mm ~ 182.5mm | 约1,180g |
| ⑦ OVM10062MN-1-FMT | F接口（法兰距 46.5mm） | Φ84mm x 162.2mm ~ 177.0mm | 约1,200g |
| ⑧ OVM10062MN-1-M95E | M95（法兰距 9.4mm） | Φ100mm x 199.3mm ~ 214.1mm | 约1,250g |
※1尺寸不包括锁定螺钉等突起物。
※2最大像高（Y’=41mm）、F5.6时的数值。
※3安装到相机上时，请使用适配相机接口的延伸镜筒及相机接口部件。
