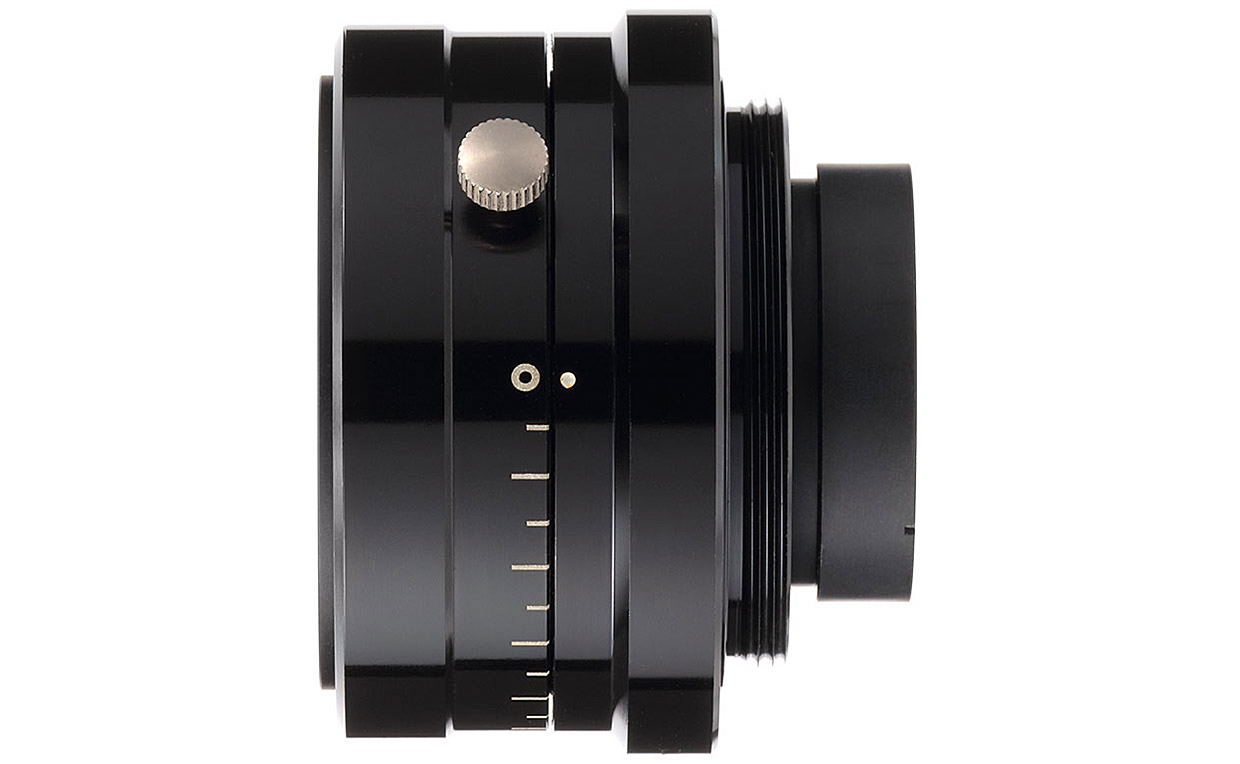

Rayfact IL系列
基准倍率
-0.05x ~ -0.5x
成像圈
Φ58 mm
Φ55.2 mm
Φ43.2 mm
最大光圈
F2.8
Features
- 能与“EL-Nikkor 50mm F2.8N、63mm F2.8N”放大镜头兼容
- 可对380 ～ 700nm的较大范围充分补偿色差
- 配备光圈环锁定螺钉
- 接口采用徕卡螺口
- 可选配F接口转接环套件
Applications
- 检测印刷品
- 检测电子零件
- 检测金属工件等的缺陷
Specifications
基本规格
| 产品名称 | Rayfact IL50mm F2.8N | Rayfact IL63mm F2.8N | Rayfact IL63mm F2.8N（F）-B | Rayfact IL63mm F2.8N（F）-T |
| 型号 | PFM0125020ML | OFM0125020ML | OFM0125020MF-B | OFM0125020MF-T |
| 焦距[mm] | 52.1 | 63 | 63 | 63 |
| 使用倍率范围 | -0.05x ~ -0.5x | -0.05x ~ -0.5x | -0.07x ~ -0.2x | -0.2x ~ -0.3x |
| F数 (∞) | F2.8 | |||
| 光圈刻度 | 2.8 4 5.6 8 11 16 | |||
| 使用波段[nm] | 380 ~ 700 | |||
| 成像圈[mm] | Φ43.2 | Φ58 | Φ55.2 | Φ55.2 |
| 接口 | d=39 1/P=26（Leica） | d=39 1/P=26（Leica） | F | F |
| 滤镜尺寸 | M40.5 (P=0.5) | |||
| 外形尺寸[mm]※1 | Φ51 x 27.2 (从接口基准面开始的距离) | Φ51 x 27.2 (从接口基准面开始的距离) | Φ64 x 48.2 (从接口基准面开始的距离) | Φ64 x 54.5 (从接口基准面开始的距离) |
| 质量[g] | 约135 | 约150 | 约270 | 约300 |
光学规格
| NA | 0.020（-0.125x） | 0.020（-0.125x） | 0.020（-0.125x） | 0.030（-0.2x） |
| 物像间距离[mm] | 513.3（-0.125x） | 632.8（-0.125x） | 1,025.3 ~ 448.5 | 448.5 ~ 349.9 |
| 工作距离[mm] | 437.0（-0.125x） | 542.8（-0.125x） | 938.8 ~ 353.8 | 353.8 ~ 248.9 |
| 法兰距[mm] | 49.1（-0.125x） | 62.8（-0.125x） | 46.5 | 46.5 |
| TV畸变[%]※2 | -0.5（-0.125x） | +0.1（-0.125x） | +0.1（-0.125x） | -0.1（-0.2x） |
| 周边照度比[%]※2 | 47.7（-0.125x） | 39.3（-0.125x） | 44.1（-0.125x） | 50.3（-0.2x） |
※1尺寸不包括锁定螺钉等突起物。
※2最大像高（Y’=21.6mm/29mm/27.6mm）、F2.8时的数值。
