XT V 시리즈 – 전자제품 검사를 위한 X-Ray 및 CT 기술

Nikon의 XT V 제품군은 반도체, 자동차, 항공우주 등의 산업에서 PCB, BGA, 칩 등 다양한 부품의 비파괴 검사를 위한 세계 최고 수준의 X-ray 및 CT 시스템으로 구성되어 있습니다.

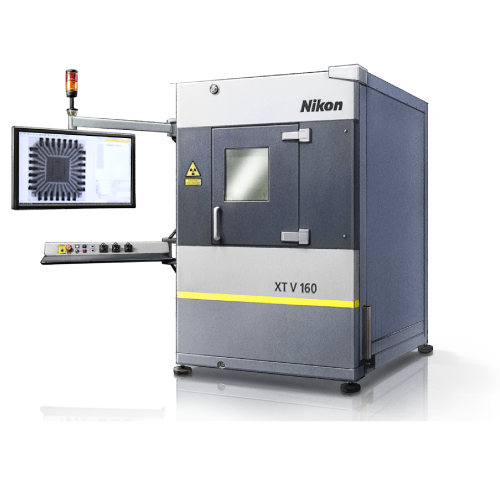

XT-V 130 및 XT V160

간편해진 고해상도 전자 부품 검사

프리미엄 데이터 품질

XT V 시리즈를 사용하면 직관적인 비파괴 검사 프로세스를 통해 인쇄 회로 기판 어셈블리, 부품 또는 전기 장치에 대한 통찰력을 얻을 수 있습니다. X-ray 검사는 제조업체와 연구자 모두에게 처리량을 가속화하고 제품 품질을 향상시키는 동시에 비용을 절감하는 등 많은 이점을 제공합니다.

제품 하이라이트

생산적
자동 검사

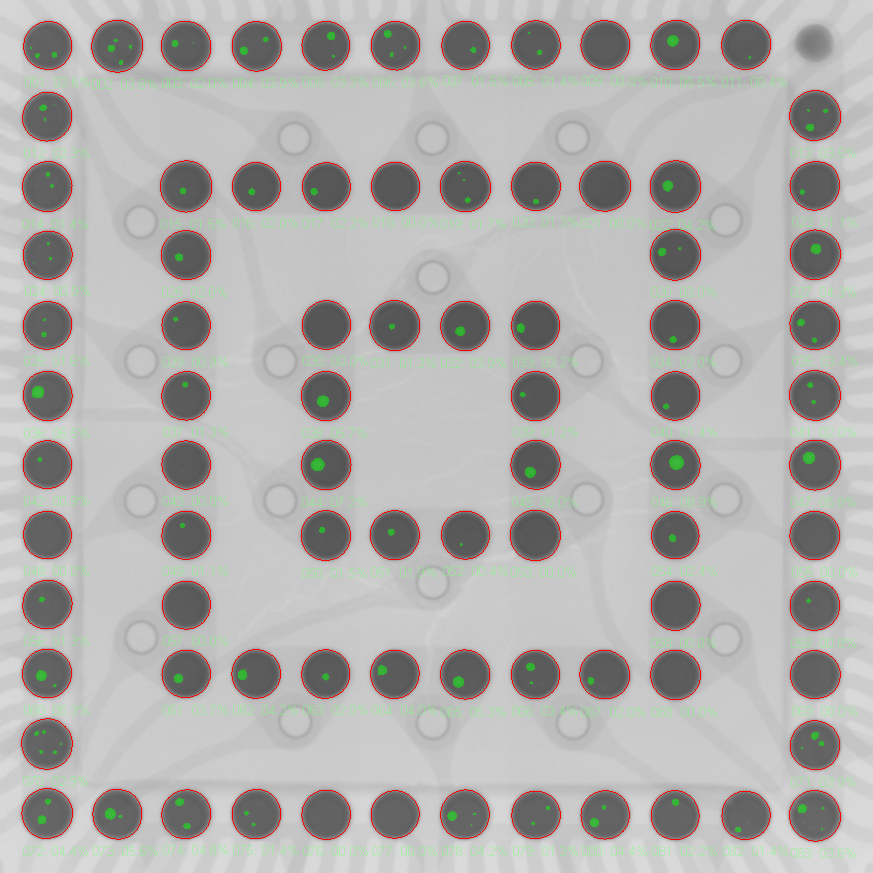

프로그래밍 없이도 직관적인 Inspect-X 인터페이스로 몇 분 만에 자동 검사 프로그램을 설정할 수 있습니다! PCB 분석 제품군은 자동화된 합격/불합격 검사 및 보고 기능을 통해 멀티 레이어 보드의 BGA, 본드 와이어, PTH 및 PoP와 같은 복잡한 패키지에 대한 고급 측정 및 분석이 가능합니다.

안전하고
지속적인 보호

자동 충돌 방지 기능을 통해 최대 배율에서도 시스템 및 샘플의 물리적 손상이 방지됩니다. 저선량 콜리메이터는 X-ray 노출을 최소화하여 반도체 디바이스의 상세한 배치 검사를 가능하게 합니다. ESD 안전 업그레이드는 글로벌 표준을 준수하면서 유해 물질로부터 샘플을 안전하게 보호합니다.

사용자 친화적
정밀하고 직관적인 매니퓰레이터

시료 트레이 아래에 X-ray 소스가 있고 위에 틸팅 이미저가 있는 수직 시스템 구성은 사용자 친화적인 Inspect-X 소프트웨어 또는 정밀한 조이스틱 조작을 통해 제어할 수 있습니다. 심한 경사각 시야에서도 지능형 모션 컨트롤이 360° 샘플 회전을 통해 관심 영역을 계속 볼 수 있도록 합니다.

고급 데이터 품질

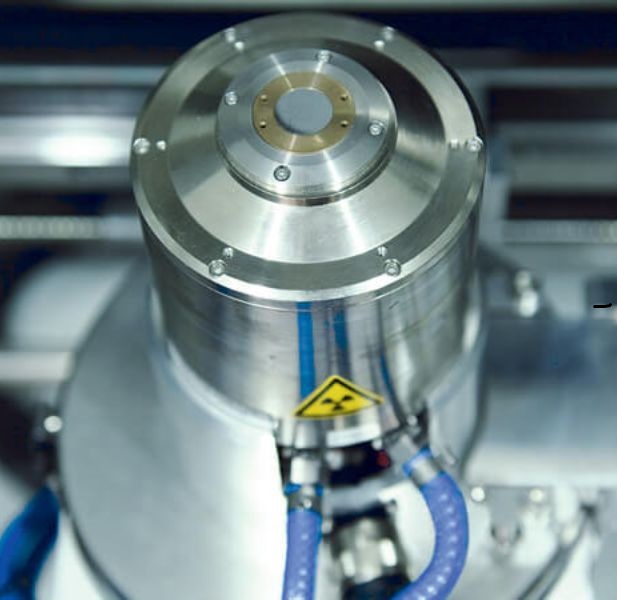

우수한 X-ray 발생장치

시장을 선도하는 Nikon의 Xi 마이크로포커스 X-ray 소스는 선명하고 안정적이며 밝은 이미지를 제공합니다. 다이아몬드 윈도우는 전체 작동 범위 전반에서 대비를 개선하여 미세한 결함을 더 쉽게 발견할 수 있습니다. 제너레이터가 내장된 자체 오픈 튜브 설계로 소유 비용을 절감하고 유지보수를 최소화하여 안정성을 개선합니다.

고급 데이터 품질
강력한 이미지 향상

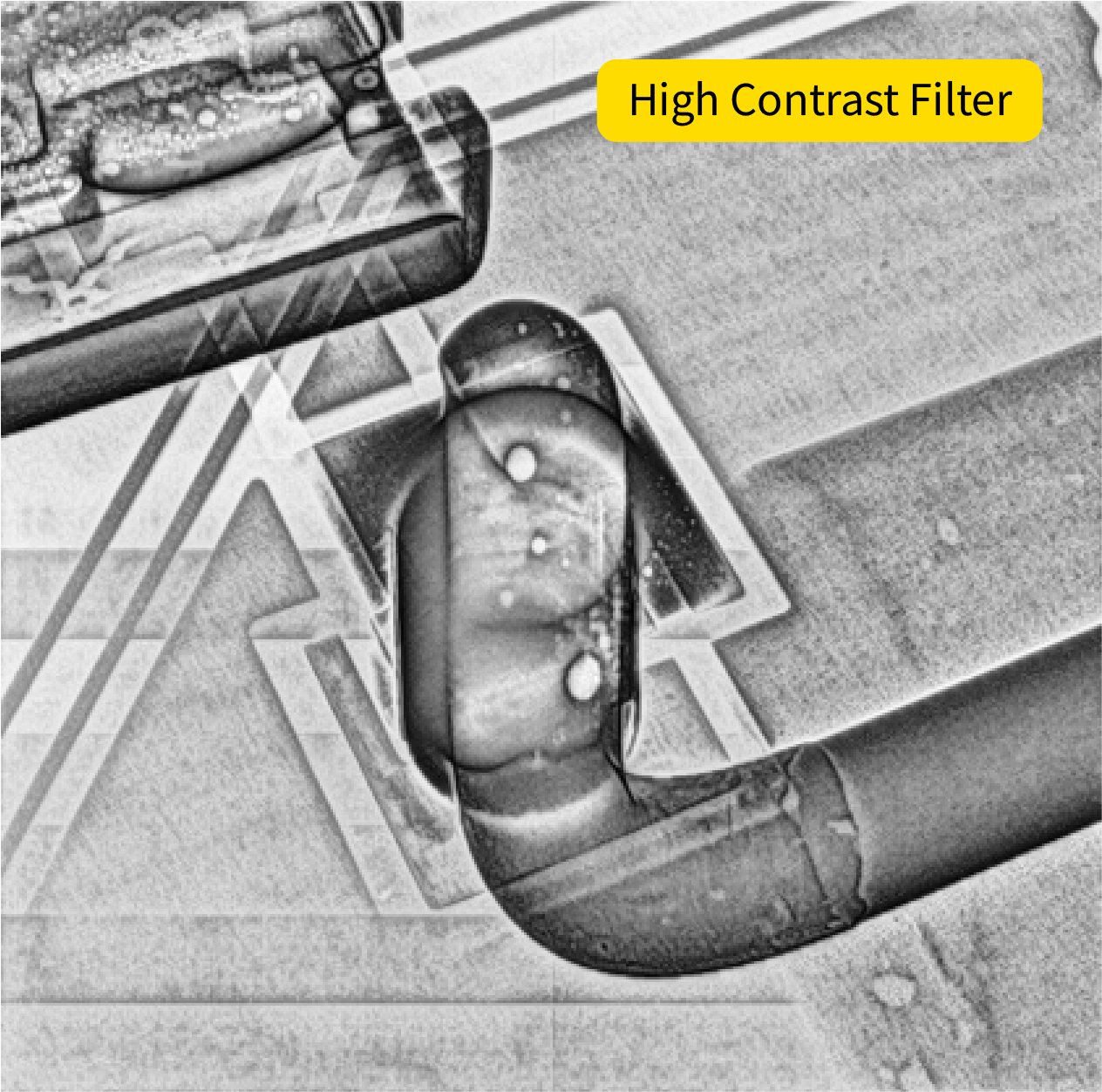

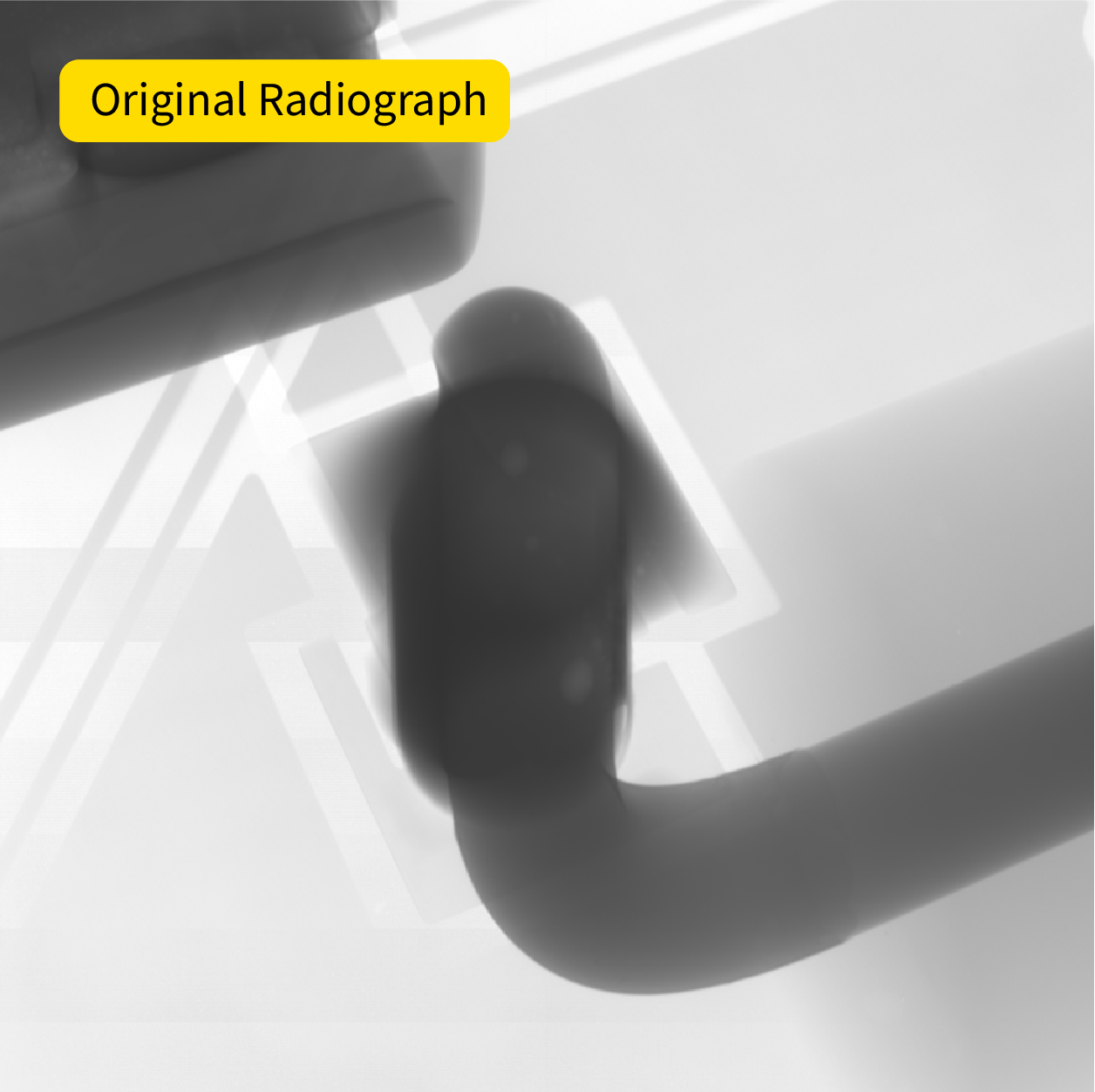

High Contrast Filter 2.0은 색상 조정 없이 고대비 및 저대비 영역 모두의 뛰어난 화질을 선명한 단일 이미지로 제공하여 방사선 촬영 이미지의 숨겨진 디테일을 드러냅니다. 작업자는 이제 그 어느 때보다 빠르게 시료의 모든 측면을 식별할 수 있어 생산성을 최적화하고 향상시킬 수 있습니다.

사양

XT-V 130 and XT V160
XT V 160XT V 130C
최대 kV160kV130kV
X-ray 소스교체 가능한 필라멘트가 장착된 오픈 튜브로 무제한 수명 보장
고전압 제너레이터통합 생성기 - HV 케이블 유지보수 불필요
형상 인식서브 미크론미크론 수준
시야각 범위모든 방향에서 최대 82°까지모든 방향에서 최대 79°까지
샘플 트레이탄소 섬유 트레이, 직경 580mm(22.8")
캐비닛 치수(W x D x H)1,260 x 1,789 x 1,904mm(50 x 70 x 75")
시스템 중량2,100kg(4,630lbs)
ESD 안전성ESD 안전 업그레이드 옵션을 통해 산업 표준에 따른 ESD 안전
기본 응용 분야R&D, QA, QC 및 고장 분석을 위한 자동화된 실시간 전자 부품 및 반도체 검사실시간 전자 부품 검사

응용 분야

전자 부품 제조에는 복잡한 어셈블리에 대한 정밀 검사가 필요합니다. XT V 시리즈는 BGA의 결함을 감지하고 본드 와이어 무결성을 분석할 수 있는 해상도와 유연성을 제공합니다. ESD 안전 업그레이드 및 저선량 콜리메이터는 검사 프로세스 전반에서 민감한 구성 요소가 보호되는 상태를 유지하도록 합니다. 이 PCB Analysis Suite는 자동화된 통과/실패 검사 및 보고를 통해 BGA, 본드 와이어, PTH, 다층 기판의 PoP와 같은 복잡한 패키지 등의 고급 측정 및 분석이 가능합니다.

반도체 소자는 세심한 취급과 정밀한 검사가 필요합니다. 저선량 콜리메이터는 민감한 장치에 대한 방사선 노출을 최소화하는 한편, ESD 안전 업그레이드를 통해 업계 표준을 준수하는 ESD 안전 검사를 실시할 수 있습니다. High.Contrast Filter 2.0은 밀도에 관계없이 전체 이미지 전반에서 결함의 명확한 표시를 보장합니다. 이 향상된 시스템은 안전 표준을 유지하면서 반도체 소자에 대한 정밀 배치 검사를 보장합니다

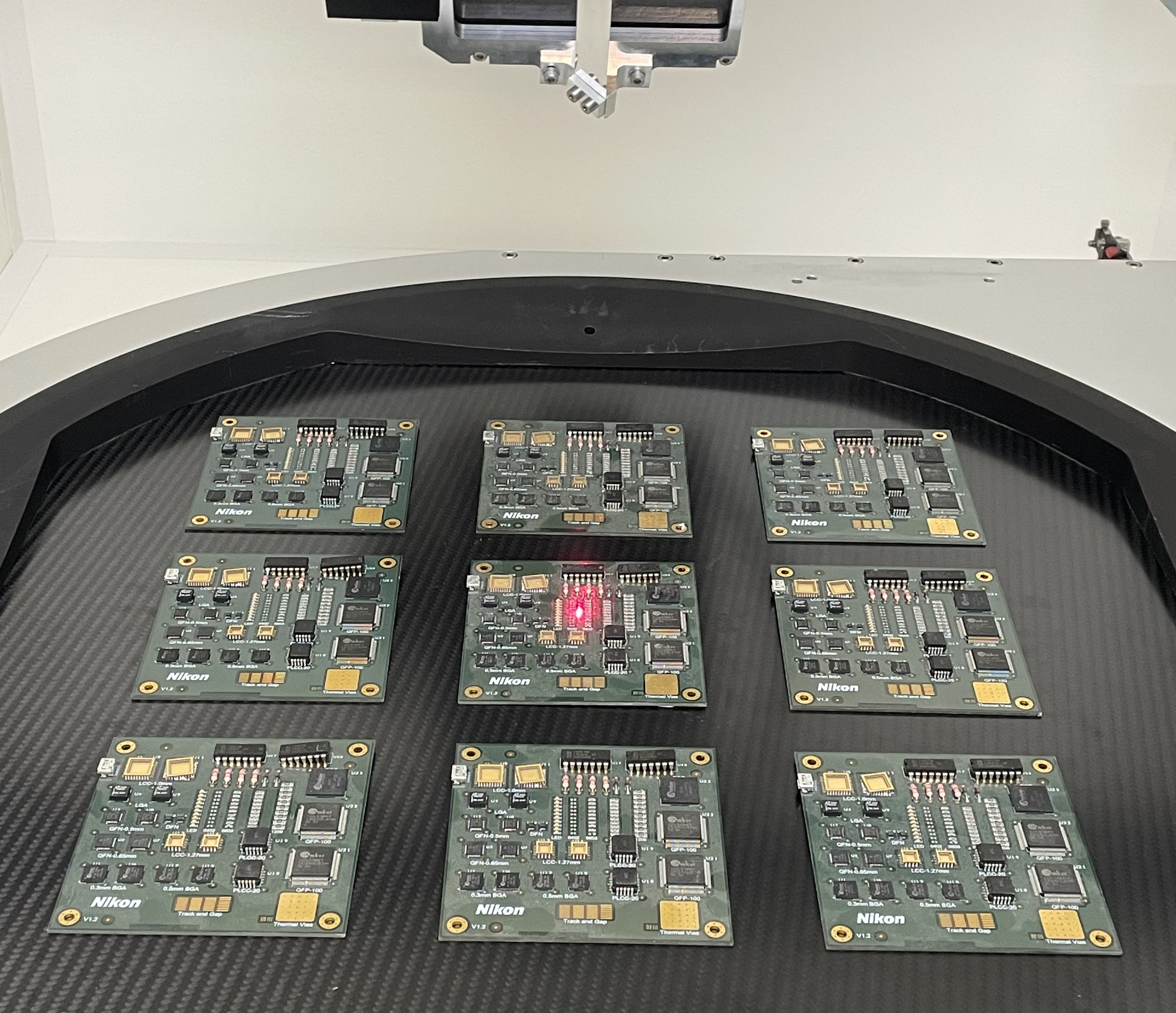

품질관리 기관은 향상된 유연성과 자동화 기능의 이점을 활용할 수 있습니다. X.Tract는 정밀 수동 조사 또는 완전 자동화된 분석을 위해 가상 단면을 획득하는 반면, 헤비 듀티 트레이는 수용할 수 있는 샘플 범위를 확장합니다. 프로그래밍 없이도 직관적인 Inspect-X 인터페이스를 사용하여 사용자는 몇 분 만에 자동 검사 프로그램을 설정할 수 있습니다.

R&D 환경에는 유연성과 고품질 이미지가 필요합니다. 고배율 CT 암을 통해 구성 요소의 정밀 분석이 가능한 반면, High.Contrast Filter 2.0은 어셈블리의 세부 정보를 표시합니다. 이 향상된 기능은 전자 부품 개발 및 연구 전반에 걸쳐 다양한 스캐닝 응용 분야를 지원합니다.

FAQ

이 향상된 기능은 이미지 품질 개선(대비 향상, 배율 증가), 유연성 증가(중량이 큰 샘플 스캔, 고급 기능 사용) 및 민감한 전자 부품 보호(ESD 및 방사선 모두로부터)를 제공합니다.

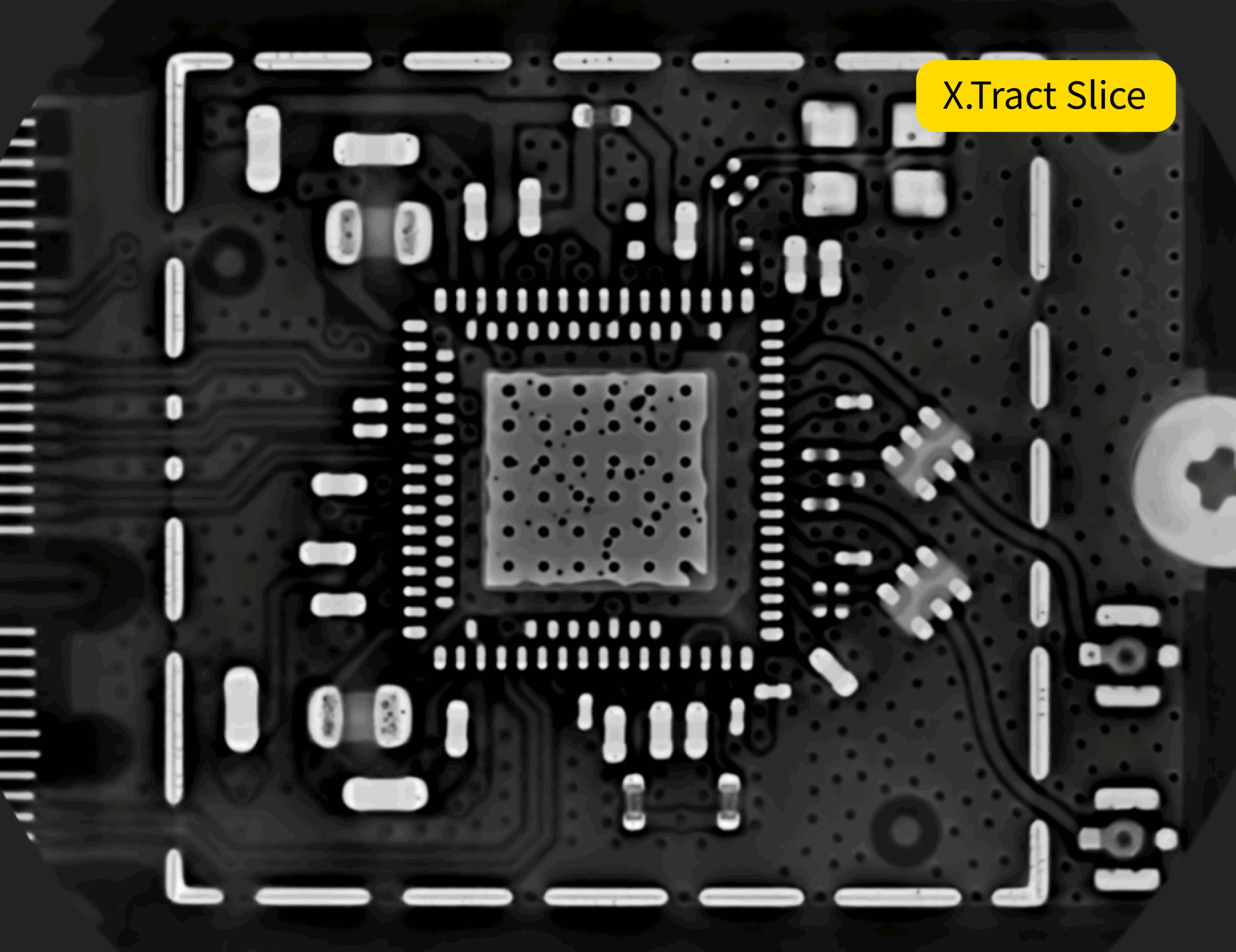

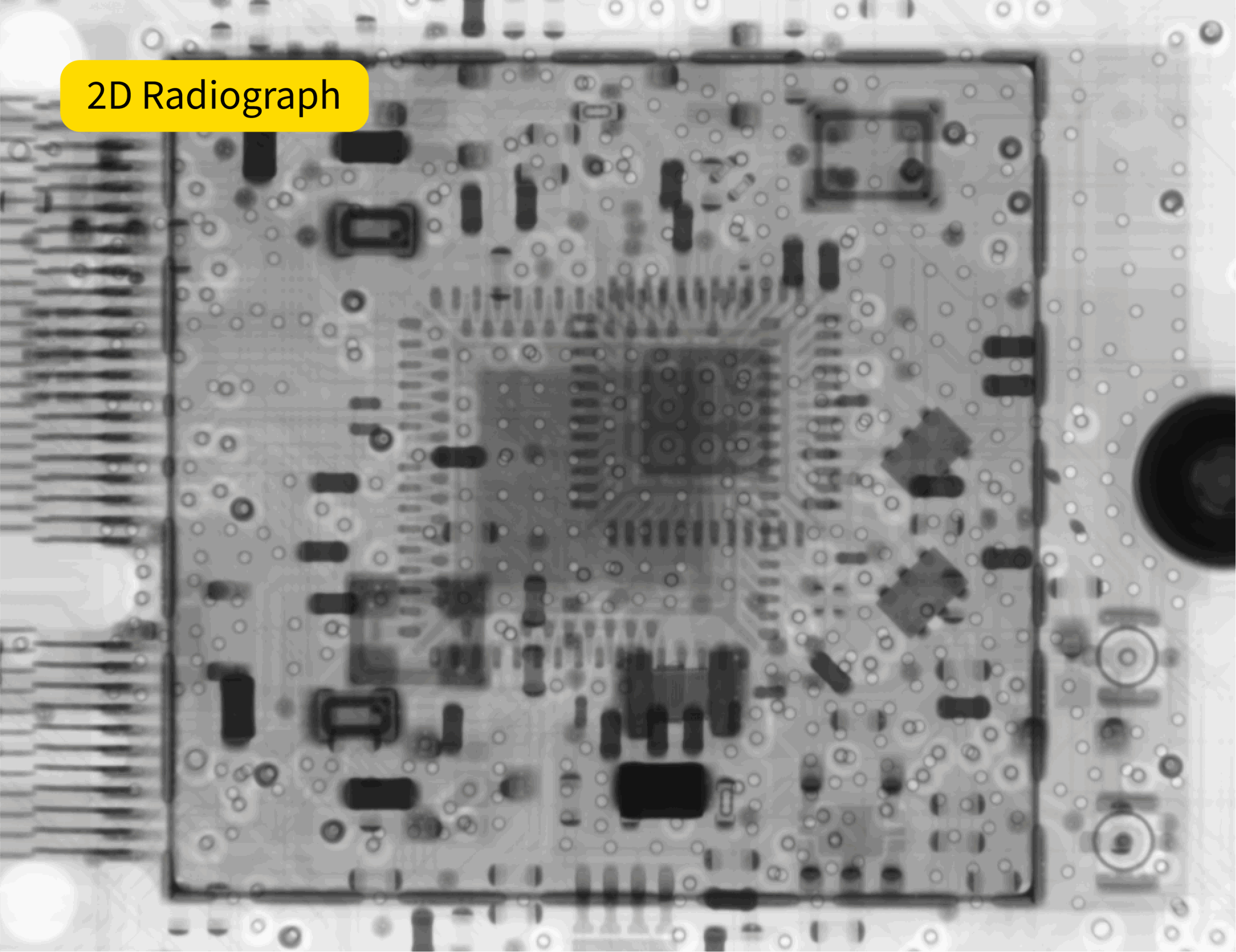

X.Tract 2.0은 샘플 위치를 수동으로 변경하지 않고도 다양한 영역을 스캔할 수 있는 유연성을 통해 향상된 성능을 제공합니다. 주요 개선 사항은 2D 방사선 촬영과 함께 자동 검사 및 분석 기능을 직관적인 PCB Analysis Suite에 완벽하게 통합하는 것입니다.

정전기 방전은 감지가 불가능한 손상을 유발하여 수개월 또는 수년 후에나 드러나는 잠재적 고장으로 이어질 수 있습니다. ESD 안전 업그레이드를 통해 IEC 6100-4-2, ANSI/ESD S20.20, JEDEC JESD625 등의 업계 표준을 준수하여 검사 중에 민감한 전자 장치에 손상이 없도록 합니다.

저선량 콜리메이터는 검사 중에 디바이스가 1차 X-ray 빔에 잠깐만 노출되도록 하여 반도체 디바이스와 같은 민감한 부품에 대한 선량을 최소화합니다. 또한 이것은 검사 중이 아닌 부품을 차폐하여 선량 제한을 초과하지 않고 대규모 배치 검사를 실시할 수 있도록 합니다.

PCB Analysis Suite는 BGA, 본드 와이어, PTH, 다층 기판의 PoP와 같은 복잡한 패키지 등의 고급 측정 및 분석을 수행할 수 있습니다. X.Tract 2.0을 사용하여 사용자는 실시간 검사 중에 방사선 촬영과 X.Tract 사이를 전환하거나, 직관적인 검사 프로그램에 X.Tract 스캔을 추가하여 자동화된 통과/실패 검사 및 강력한 보고를 통해 샘플의 어느 위치에서든 완전 자동화된 분석을 수행할 수 있습니다.

XT V 시리즈는 PCB, BGA, 칩 등 전자 부품의 비파괴 검사를 위해 특별히 설계된 세계 최고 수준의 X-ray 및 CT 시스템으로 구성되어 있습니다. 이 시스템은 전자제품 검사 워크플로우에 최적화된 자동 충돌 방지 기능과 정밀한 매니퓰레이터 제어 기능을 갖춘 Nikon의 시장 선도적인 Xi 마이크로포커스 X-ray 소스와 사용자 친화적인 Inspect-X 소프트웨어가 특징입니다.
