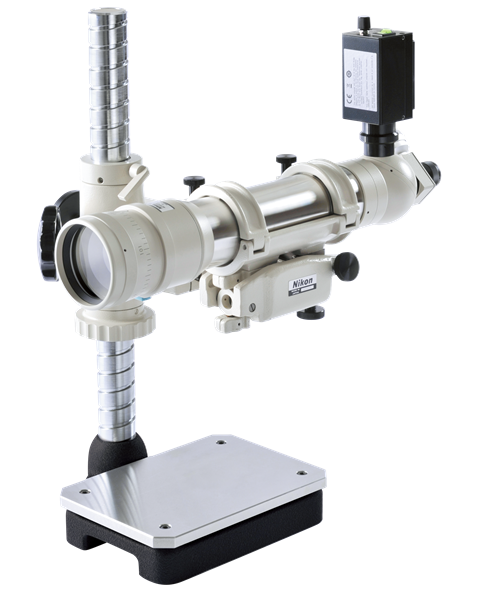

오토콜리메이터 6B-LED 및 6D-LED

6B-LED 및 6D-LED 오토콜리메이터는 니콘의 초정밀 수동 측정 기기입니다. 일반적으로 선형 정렬, 작은 각도 편차, 곡률, 구성품 평탄도, 형상 높이 및 회전을 측정하는 데 사용됩니다.

구성품 치수 검증을 위한 고정밀 비접촉 기기

관련 응용 분야에는 회전 테이블 및 분할대(dividing head)의 정밀도 및 정확도 판독, 매우 뻣뻣한 재료로 만들어진 경우를 포함하여 움직임이 작은 구성품에 대한 편향 점검. 기준 평면 또는 경사각 블록에 대해 신뢰할 수 있는 비교 용도 등이 포함됩니다.

6B-LED 및 6D-LED 오토콜리메이터는 두 축에서 동시 측정을 위해 명시야 또는 암시야 대비를 제공하여 정렬이 용이하고 결과를 생성할 수 있습니다.

제품 하이라이트

두 가지 오토콜리메이터 모델 제공

6B-LED는 레티큘 뒤에 명시야 이미지를 생성합니다. 6D-LED는 레티큘에 선명한 대비를 위한 암시야 이미지가 있으므로 샘플 눈부심이 감소됩니다.

볼록 및 오목 곡률 정량화

시스템 작업자는 큰 조정 링을 사용하여 이미지 곡률을 다시 정상으로 수정할 수 있으므로, 샘플의 곡률 반경을 보고할 수 있습니다.

핵심 기능

오토콜리메이터

망원경 배율38x
대물렌즈F=700mm, 유효 조리개: 70mm
측정 범위30아크 분(수직 및 수평 축 모두)
최소 판독값0.5아크 초
판독 시스템관찰영역 조정 및 마이크로미터 판독
측정 정확도5아크 분의 범위 내에서 0.5아크 초 30아크 분의 범위 내에서 1아크 초
관찰영역6B-LED: 명시야, 6D-LED: 암시야
광원LED
전원 공급 12V 5A(AC 어댑터 필요) 또는 AA 배터리 x2
본체 치수 렌즈 배럴 지지대의 외경: 68mm 전체 길이: 약 490mm
중량(스탠드 포함)약 32kg
