믿을 수 있는 니콘의 고정밀 인코더 기술
디지털 높이 게이지 헤드 및 카운터와 관련하여, 니콘 고유의 인코더 제조 기술과 경험이 일반 모델에서부터 탁월한 성능의 초정밀 모델에 이르기까지 이 시리즈에서 모두 구현됩니다.
Products and promotions may differ based on your selected region.
디지털 길이 측정 시스템, DIGIMICRO 시리즈
니콘의 DIGIMICRO 시리즈는 내장된 광전자 디지털 선형 스케일 측정 시스템을 사용하여 접촉 기반의 두께, 깊이 및 높이 측정이 가능합니다. 세 가지 모델은 세 가지 서로 다른 길이에 대해 다양한 수준의 측정 정확도를 제공합니다.
초정밀도, 정확도 보장. 1µm ~ 0.01µm의 값을 표시합니다.
3종류의 디지마이크로 헤드
MF-1001：측정범위 0〜100mm
MK-501：측정범위 0〜50mm
MH-15M：측정봄위 0〜15mm
2종류의 카운터
MFC-200：최소 판독값 0.1µm
TC-200：최소 판독값 0.01µm
니콘 DIGIMICRO 시리즈
세 가지 플런저 모델과 판독 장치는 세 가지 길이에 대해 다양한 정확도를 제공합니다. 모듈식 액세서리 제품군을 통해 특수 응용 분야를 지원합니다.
MH-15M 디지털 헤드 유닛
20°C에서 MH-15M 및 TC-200 카운터는 0-15mm 측정 범위와 0.7µm 정확도에서 0.01µm 최소 판독값을 가집니다.
MF-1001 디지털 헤드 유닛
20°C에서 MF-1001 및 MFC-200(TC-200) 카운터는 0-100mm 측정 범위와 3µm 정확도에서 0.1µm(0.01µm) 최소 판독값을 가집니다.
MF-501 디지털 헤드 유닛
20°C에서 MF-501 및 MFC-200(TC-200) 카운터는 0-50mm 측정 범위와 1µm 정확도에서 0.1µm(0.01µm) 최소 판독값을 가집니다.
제품 하이라이트
3개의 본체, 2개의 카운터
3개의 플런저 헤드 모델은 0-100mm MF-1001, 0-50mm MF-501 및 0-15mm MHF-15M이며 2개의 DRO 카운터, MFC-200 및 TC-200이 포함됩니다.
액세서리 프로브 팁 범위
6개의 액세서리 프로브 팁을 제공하여 고객의 특별한 요구 사항을 충족합니다. 프로브 샤프트 팁 종류에는 표준, 핀, 플라스틱, 오프센터, 플랫, 롤러가 있습니다.
액세서리 벤치 스탠드 범위
5가지 액세서리 스탠드를 사용할 수 있습니다 (MS-12C, MS-22S, MS32G, MS-51C, MS-41G). 모든 구성품에 대해 사용자의 요구 사항에 맞는 올바른 스탠드를 지정할 수 있습니다.

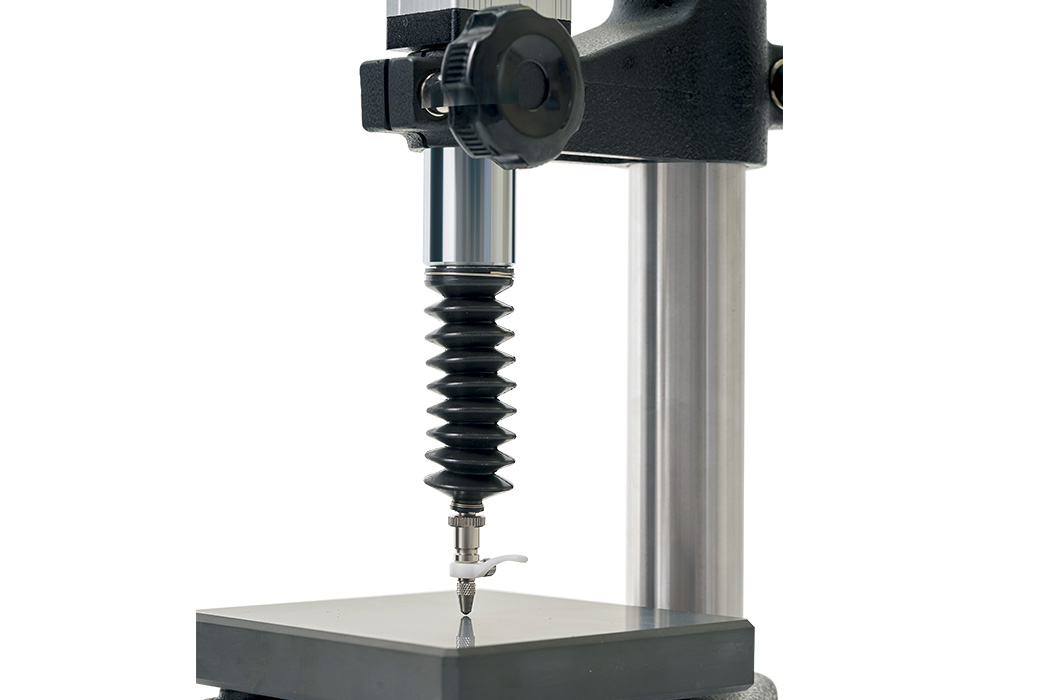

플런저 보호 방진 벨로우즈
측정 헤드의 프로브 샤프트는 유연한 보호 벨로우즈 내부에 있으므로 먼지나 기타 오염으로부터 철저히 보호됩니다.
핵심 기능
| 본체 + 카운터 | MF-1001 + MFC-200 | MF-1001 + TC-200 | MF-501 + MFC-200 | MF-501 + TC-200 | MH-15M + TC-200 |
| 측정 범위 | 0-100mm | 0-50mm | 0-15mm | ||
| 최소 판독값 | 0.1 µm; 전환 가능 - 0.5 µm 또는 1 µm | 0.01 µm; 전환 가능 - 0.05 µm, 0.1µm, 1 µm, 또는 5 µm | 0.1 µm; 전환 가능 - to 0.5 µm 또는 1 µm | 전환 가능 - 0.5 µm 또는 1 µm 0.0 1 µm; 전환 가능 - 0.05 µm, 0.1 µm, 1 µm, 또는 5 µm/th> | |
| 정확도(20°C) | 3 µm | 1 µm | 0.7 µm | ||
| 응답 속도 | 500mm/sec 이하 | 100mm/sec 이하 | |||
| 측정력 | 아래쪽 1.225~1.813N(약 0.441N까지 가변), 측면 0.637~1.225N | 아래쪽 1.127~1.617N(약 0.294N까지 가변), 측면 0.637~1.225N | 위쪽 0.245N, 아래쪽 0.637N, 측면 0.441N '리프팅 릴리스 포함 | ||
| 작동 온도 | 0 ~ +40°C | ||||
| 중량(본체) | 약 480g | 약 310g | 약 220g | ||
