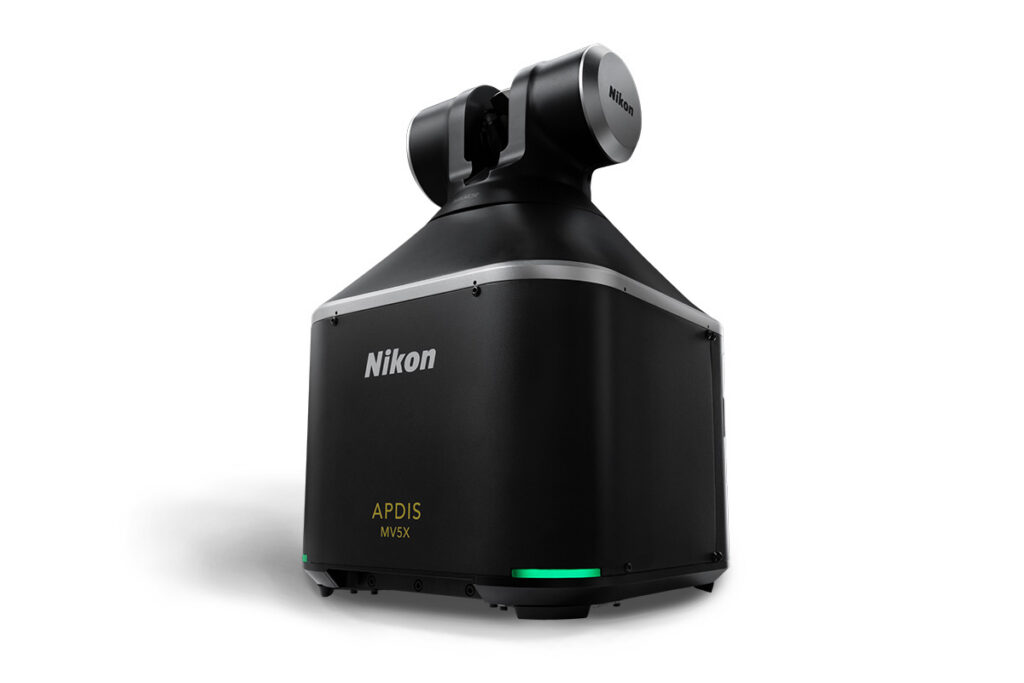

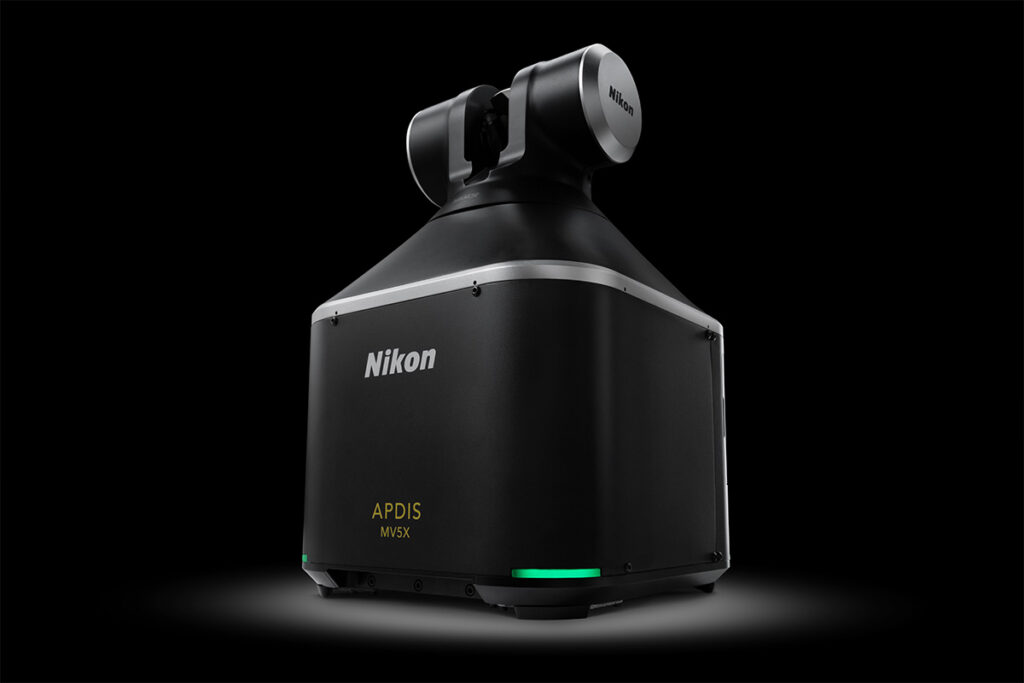

APDIS MV5X
MV5X는 컴팩트하고 가벼운 형태로 정확도를 저하시키지 않으면서 초고속 형상 및 표면 측정을 제공하여, 필요한 곳 어디에서든 휴대용 및 자동 측정을 가능하게 합니다.
생산성, 유연성, 정밀성
휴대성, 자동화, 속도 및 정확성을 위해 설계된 MV5X는 광학 및 레이저 레이더 기술에 대한 니콘의 광범위한 전문 지식과 결합된 혁신적인 솔리드 스테이트 전자 기술을 사용하여 획기적인 계측 시스템을 제공합니다.
휴대용 프로브, 대상 또는 표면 준비 없이도 멀리서 세부 사항을 측정합니다. 접근하기 어렵고 복잡하며 섬세한 형상을 포함하여 포괄적인 제조, 산업 및 연구 응용 분야에서 반복적인 검사 작업을 자동화합니다.

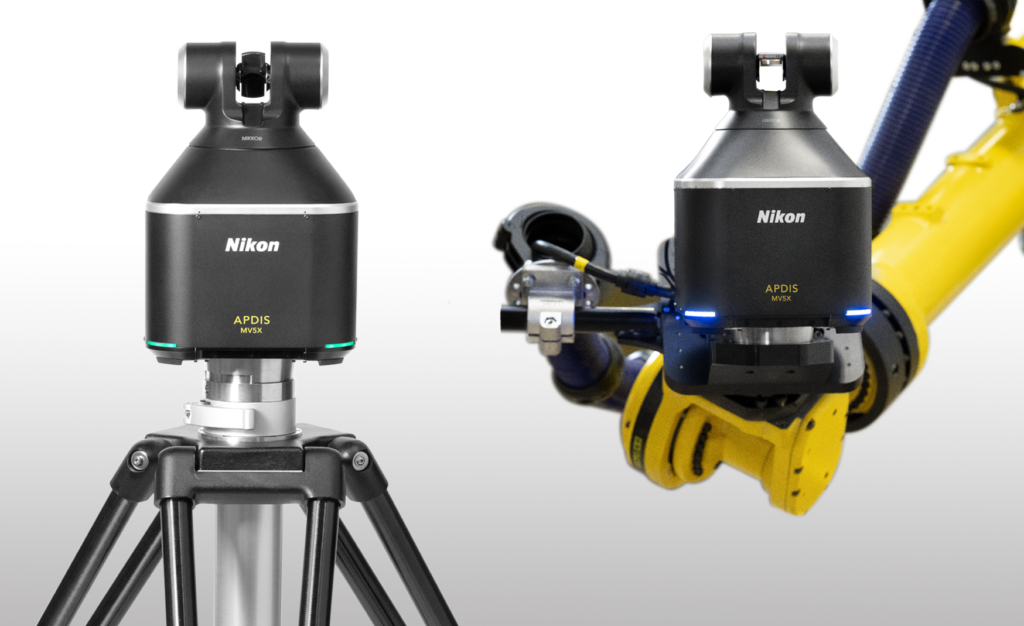

휴대형 또는 통합형
무게가 12kg 미만인 MV5X는 휴대용 측정 장치로 쉽게 사용하거나 자동화된 측정 셀에 통합할 수 있습니다. MV5X는 계측실에서 생산 라인에 이르기까지 다양한 환경에서 정확한 비접촉식 자동 측정을 제공하여 전체 제조 공정에서 일관된 결과를 보장합니다.
생산성 향상
빠른 스캐닝과 효율적인 측정으로 기존 계측 기술에 비해 검사 시간을 크게 단축합니다.
유연성 향상
MV5X는 컴팩트하고 가벼운 설계로 휴대용으로 사용하거나 자동화된 시스템의 일부로 작업 현장에 직접 설치할 수 있어 필요할 때마다 일관된 측정을 제공합니다.

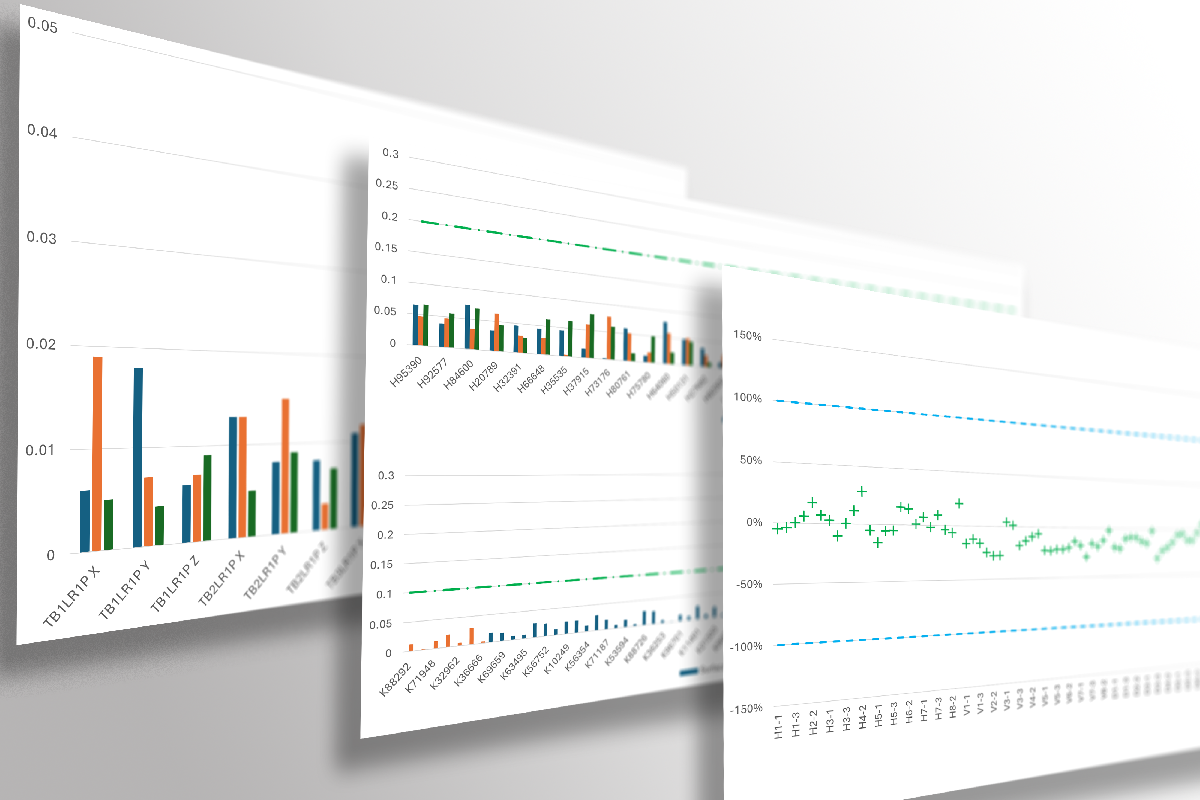

정밀성 향상
정밀한 빔 제어와 높은 정확도로 품질을 저하시키지 않고 효율적인 측정 성능을 보장합니다.

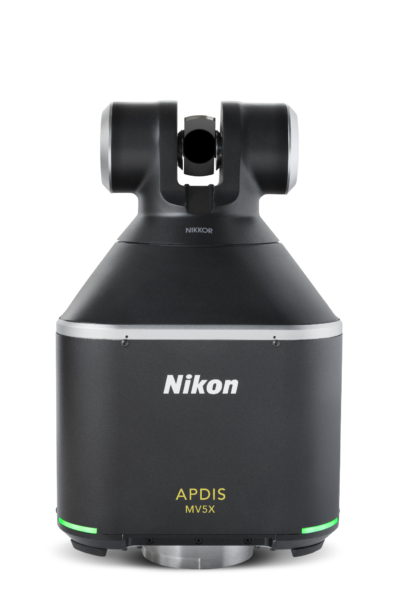

장점
측정 시간 단축
MV5X 레이저 레이더는 자동 및 반자동 비접촉식 휴대용 측정을 제공하여 설정 및 측정 시간을 줄이고 생산 중단 시간을 최소화하며 효율성을 극대화합니다.
공정 초기 단계에서 최적화
MV5X는 설치 즉시 빠르고 정확한 측정을 제공하여 초기 양산 단계 중에도 공정 제어 및 최적화를 개선할 수 있습니다.
폐기물, 낭비 및 재작업 감소
신뢰할 수 있는 측정은 문제를 조기에 식별하고, 품질 관리를 개선하며, 피드백과 피드포워드 데이터를 제공하여 제조 공정을 지속적으로 최적화하는 데 도움이 됩니다.
일관성 유지
모든 생산 단계에서 일관된 결과를 얻기 위해 인라인, 오프라인 또는 작업 현장에서 동일한 장치를 사용하십시오.
산업 응용 분야
니콘 레이저 레이더는 이미 자동차 산업에서 널리 사용되고 있으며, MV5X는 이러한 경험을 기반으로 합니다. 입고 부품 검사, 툴링/치구 검사, 계측실 상세 측정, BiW 인라인 검사, 스터드 배치 피드백, BiW 또는 VoW 간격 및 플러시, 생산 라인 정렬 및 설정과 같은 응용 분야에 적용.
항공 우주 제조의 여러 분야에서 사용되는 니콘 레이저 레이더는 대용량 및 고정밀 요구 사항에 이상적입니다. 엔진 카울 및 나셀 검사, 날개와 동체 결합 검사, 동체 적층 검사, 동체 접합부 판정, 날개 외피 적층 검사 및 제어, 날개 리브 및 스트링거 배치 측정, 날개 플랩 힌지 라인 제어와 같은 응용 분야에 적용.
MV5X의 대용량, 비접촉식 및 정확한 측정과 휴대성 덕분에 신재생 에너지 제조 분야에 이상적입니다. 풍력 터빈 나셀 검사, 풍력 터빈 블레이드 검사, 태양광 패널 배열 정렬, 태양광 반사판 측정 및 정렬과 같은 응용 분야에 적용.
니콘 레이저 레이더를 사용하면 위성 안테나에 사용되는 것과 같이 섬세하고 반사율이 높은 표면을 쉽게 측정할 수 있습니다. 반사판 배열 검사 및 정렬, 태양광 패널 배열 검사 및 정렬, 전파 망원경 안테나 접시 검사와 같은 응용 분야에 적용.

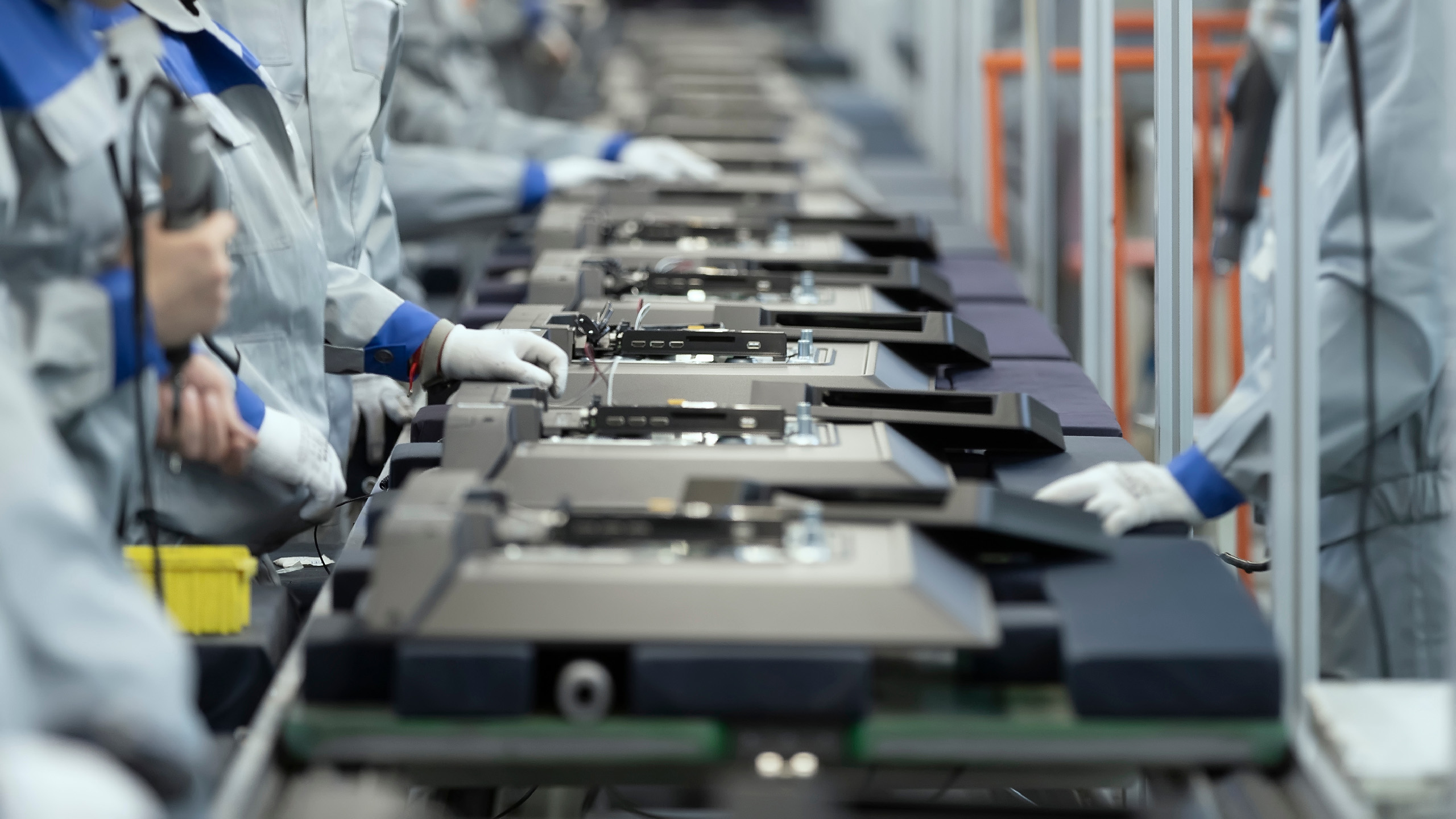

인라인이든 오프라인이든, 완전 자동화든 반자동이든, MV5X는 다양한 제조 응용 분야에서 사용하여 특히 기존 측정 기술로는 측정하기 어려운 중대형 부품의 공정 및 품질 관리를 보장할 수 있습니다. 판금 검사, 복합재 적층 검사, 주조 검사 등과 같은 응용 분야에 적용.
FAQ
MV5X는 최첨단 솔리드 스테이트 전자 장치 및 NIKKOR 광학 장치를 활용하여 레이저 레이더의 명성에 맞는 높은 정확도와 성능을 유지하면서도 관련 기술을 소형화합니다.
MV5X는 IP54 등급 및 5°C~50°C의 온도 범위로 광범위한 산업 환경에서 사용할 수 있으며, 계측실이나 작업 현장에서 동일하게 최적의 성능을 발휘합니다.
MV5X는 시스템에 다시 반사되는 투과된 에너지의 일부만 필요로 하므로, 고반사 표면에서도 어떠한 코팅이나 준비 없이 측정할 수 있습니다.
예, MV5X는 고정식으로 장착하든, 로봇에 장착하든, 레일에 장착하든 모든 방향으로 사용하도록 설계되었습니다. 이를 통해 설치 유연성이 뛰어나고 형상의 가시성이 향상됩니다.
헤테로다인 간섭계를 사용하면 거의 모든 표면의 정확한 비접촉식 측정이 가능하며, 대상의 표면 온도도 문제가 되지 않으므로 멀리서도 뜨겁거나 차가운 대상을 안전하게 측정할 수 있습니다.
| Data Rate | 24000 Hz |
| Measurement Speed *1 | 6000 pts/s scanning |
| Measurement Volume | ~3,000 m3 |
| Laser Safety | IEC Class I (IR) |
| Optics | NIKKOR |
| Weight | <12 kg |
| Dimensions (W x D x H) | 228 mm x 228 mm x 365 mm |
*1 정확한 속도는 설정에 따라 다릅니다.
| Operating Temperature | 5°C to 50°C |
| Ambient Light | Insensitive to Ambient Light |
| Ingress Protection | IP54 |
| Range *2 | 20μm + 5μm/m |
| Length Accuracy *2 | ~20μm + 19μm/m |
| Scanning *3 | <30μm |
*2 20°C에서 수직 방향으로 검증된 ASME B89.4.19 – 2006에 따라 최대 허용 오차(MPE)로 제공된 정확도.
*3 평면 기준 플레이트에서 1m에서 10m까지 가장 적합한 평면의 스캔 정확도 표준 편차(1σ)
