X線CT受託検査サービス

エキスパートチームが業界トップクラスを誇るニコン製装置の性能を最大限発揮し
迅速に結果を提供します。

サンプルの内部構造を非破壊で詳細に可視化し、検査・計測・解析します。

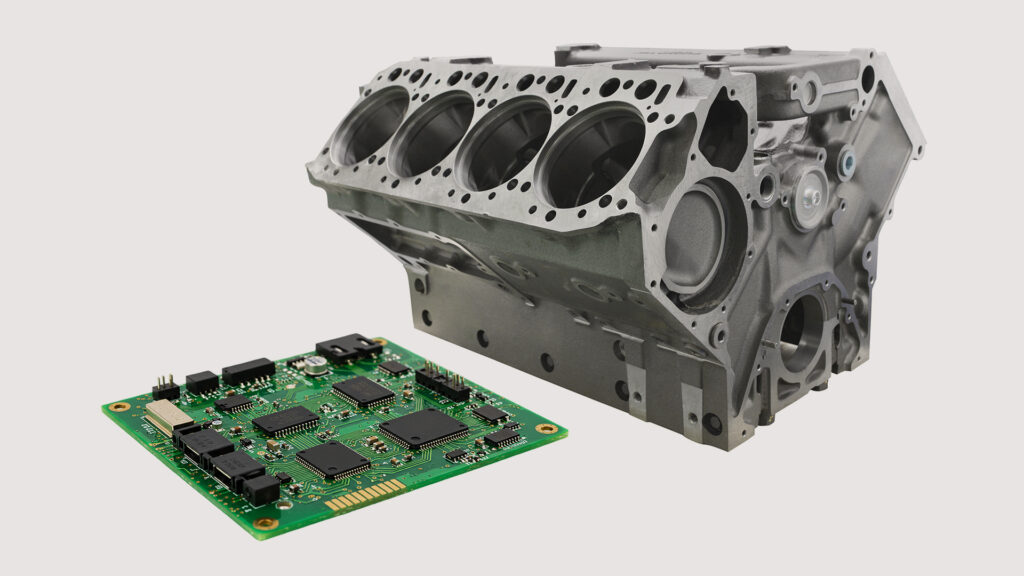

小型電子部品~自動車のエンジンブロックまで幅広いサンプルサイズ・材質に対応可能です。

特長

ニコン製装置を熟知したスペシャリストが、お客様のご要望やサンプルに最適な撮像条件を設定いたします。 卓越した装置性能を余すことなく最大限に引き出し、ご希望のデータ提供に尽力いたします。

①高精細な撮影が可能

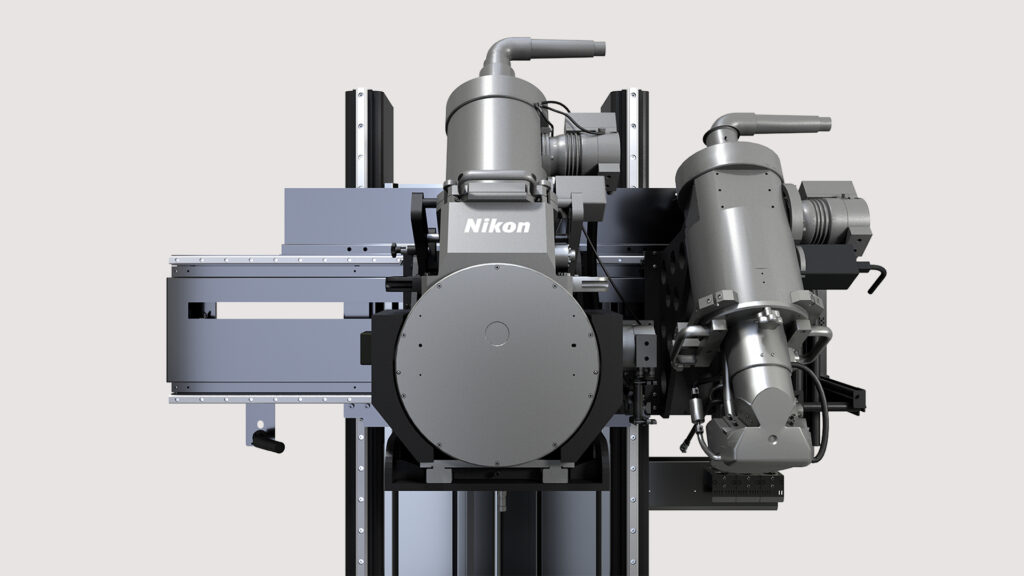

当社の全ての装置(225 kV~450 kV)は、マイクロフォーカス線源に対応しています。従来スキャンが困難であった大型部品においても、世界で唯一の450 kV反射型回転ターゲット線源(特許技術)により、細部まで詳細な分析が可能です。

②短納期

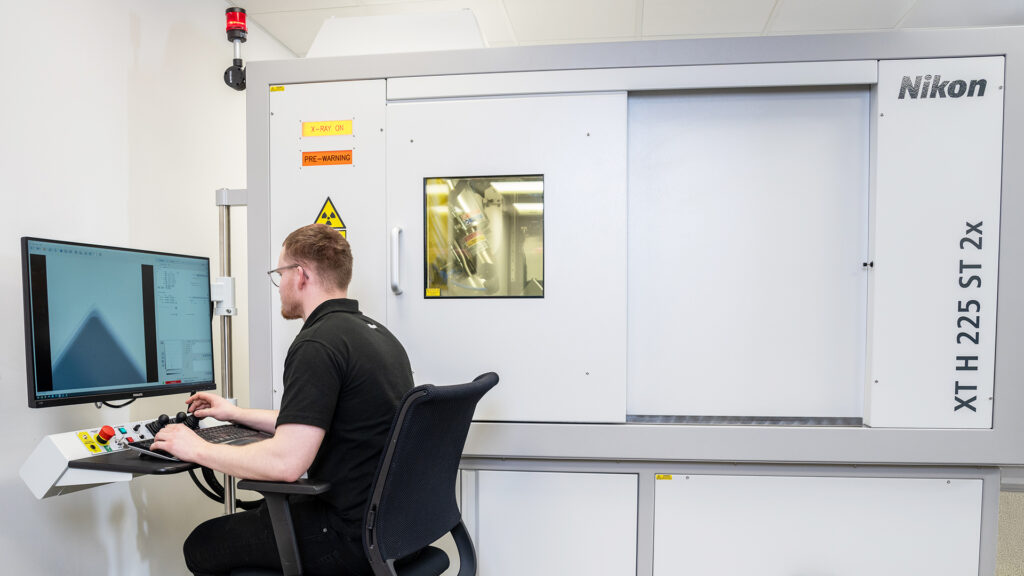

複数台の装置を駆使し、知識・経験豊富なニコン装置のスペシャリストが担当することで、お問い合わせから納品まで一直線。無駄なく“最適”を“最短”で提供します。

③幅広いサンプルに対応

サイズ・重量・材質問わず様々なサンプルをスキャンできる装置をラインナップしています。

スキャン可能なサンプル

最大管電圧450kV225kV
最大サンプルサイズΦ635 mm × H1,360 mmΦ500 mm × H500 mm
最大サンプル重量150 kg50 kg
測定サンプル例自動車エンジンブロック樹脂成型品
自動車ギガキャスト自動車用コネクタ
大型バッテリー部品小型バッテリー部品
大型金属AM部品化石

事例

品質保証・生産技術・研究開発・アカデミック等様々な用途に使用されています。

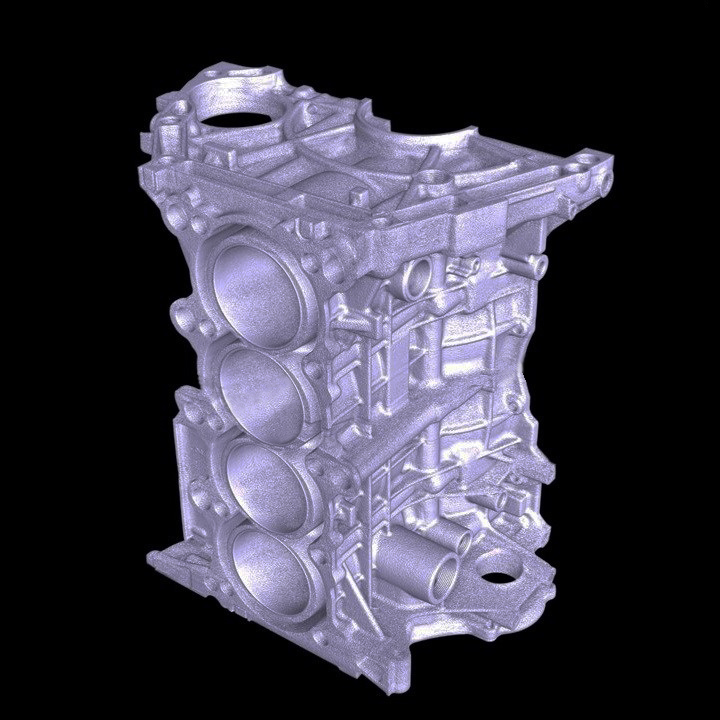

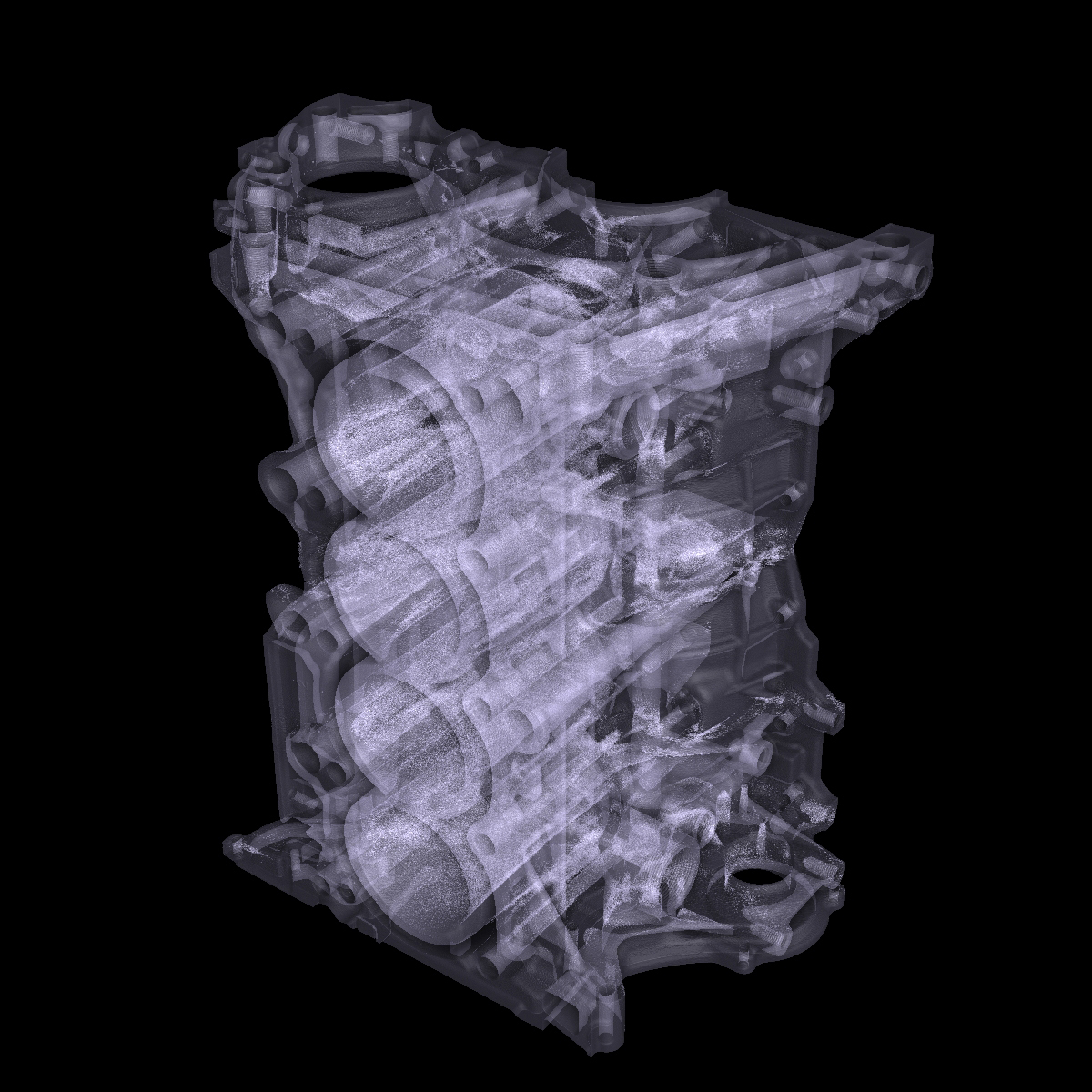

自動車用鋳造部品

エンジンブロック

内部の鋳巣検査(ボイド検査)

400 x 400 x 230 mm

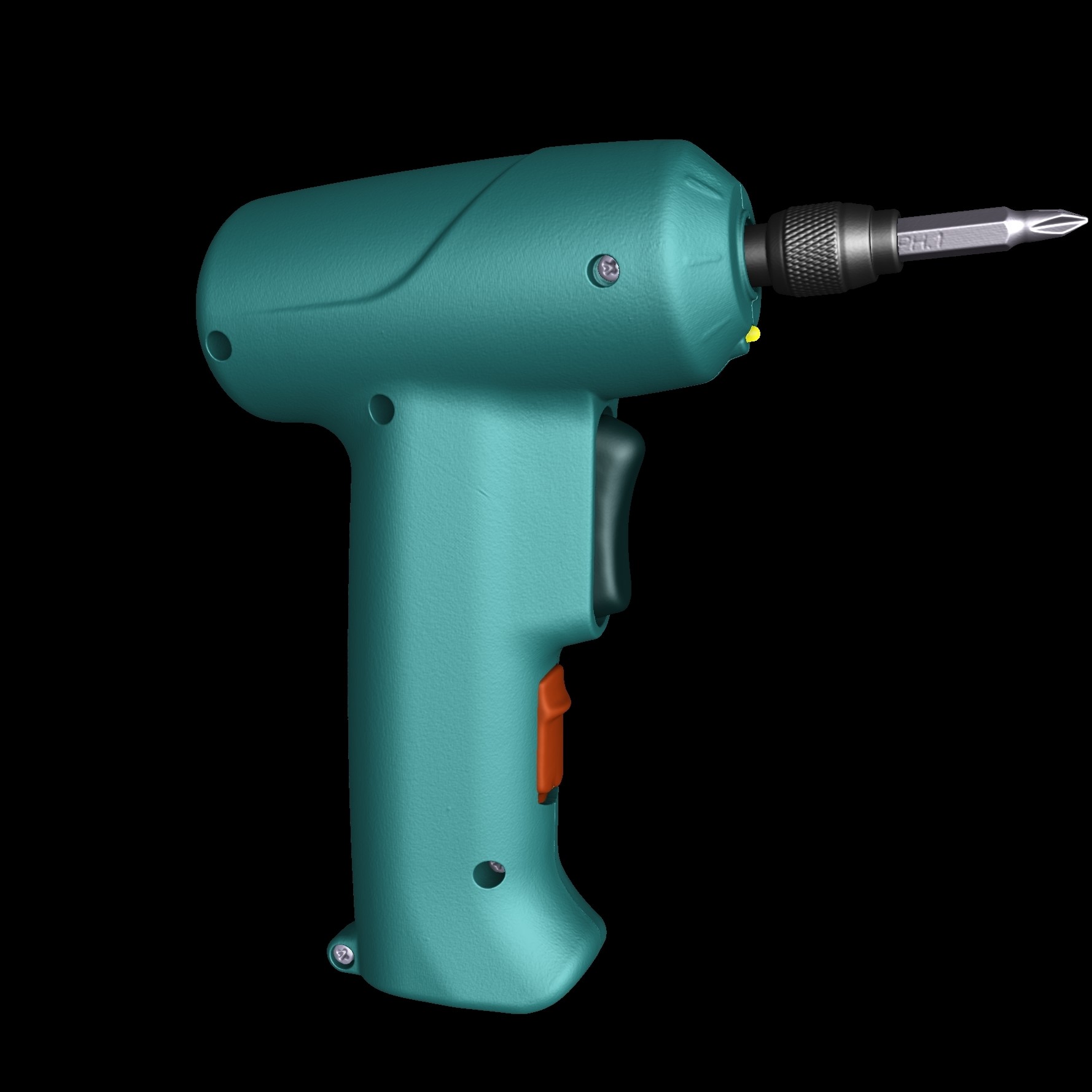

工具アセンブリ

電動ドリル

内部構造検査

160 x 160 x 60 mm

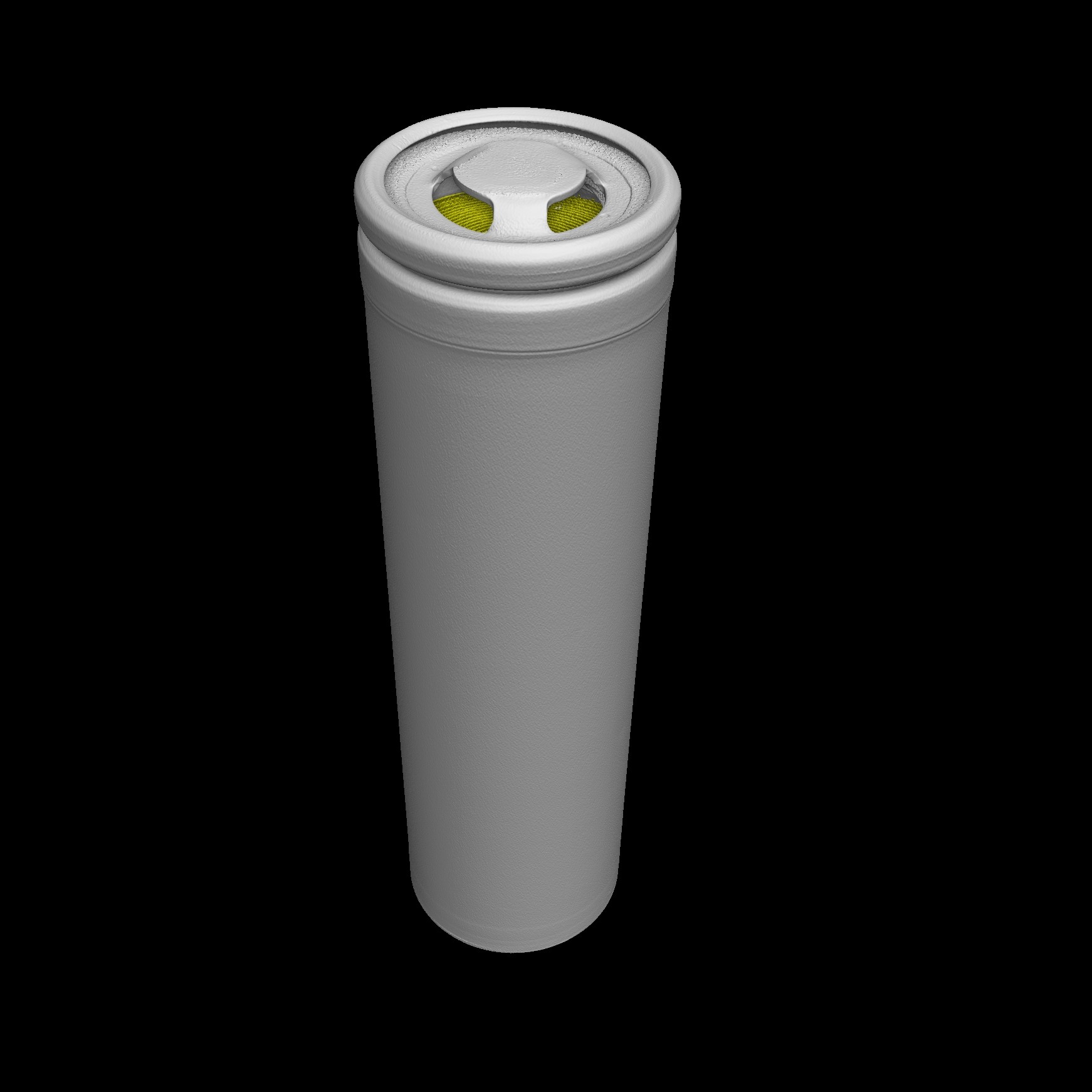

電池

リチウムイオン電池

内部のオーバーハング、欠陥検査

Φ20 mm x 70 mm

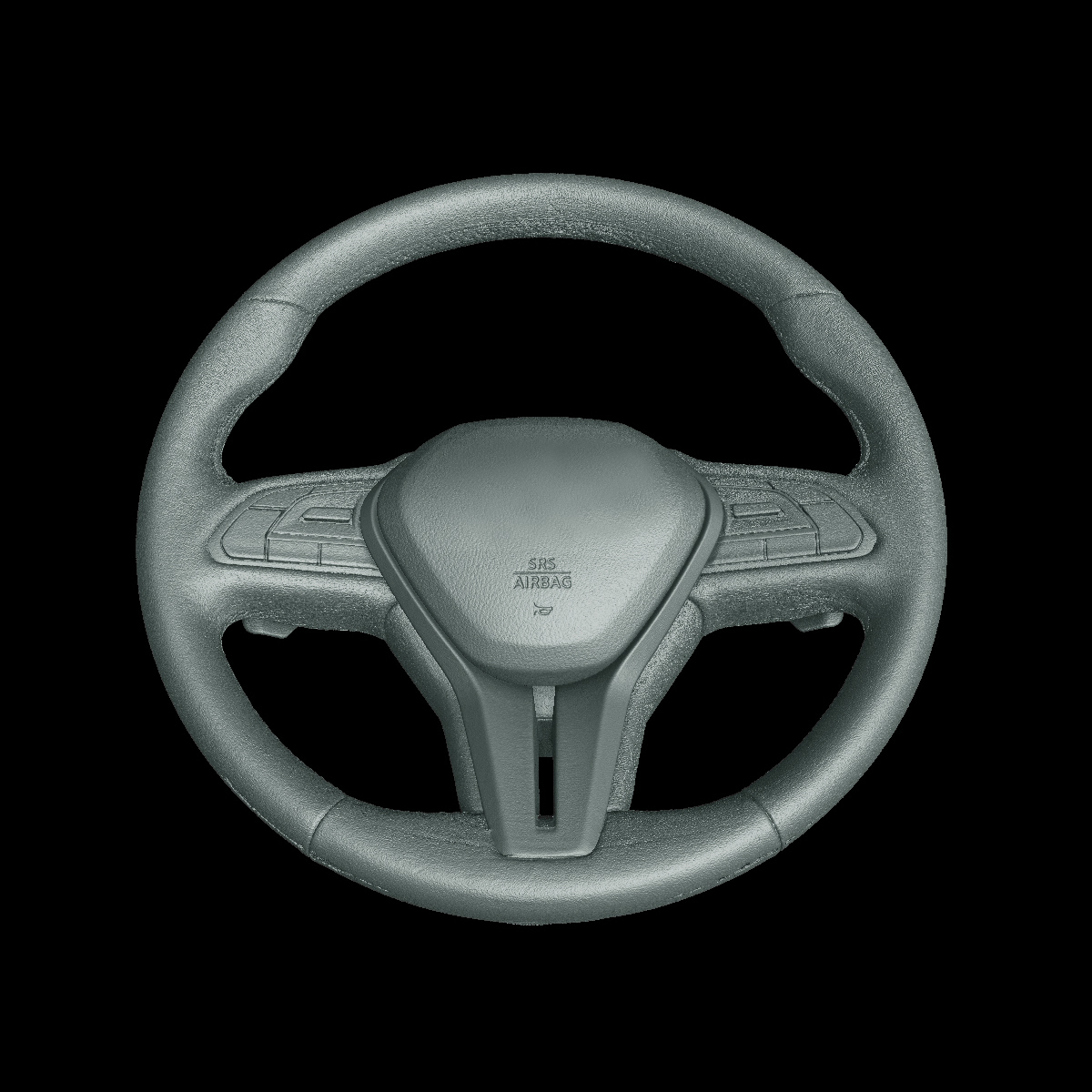

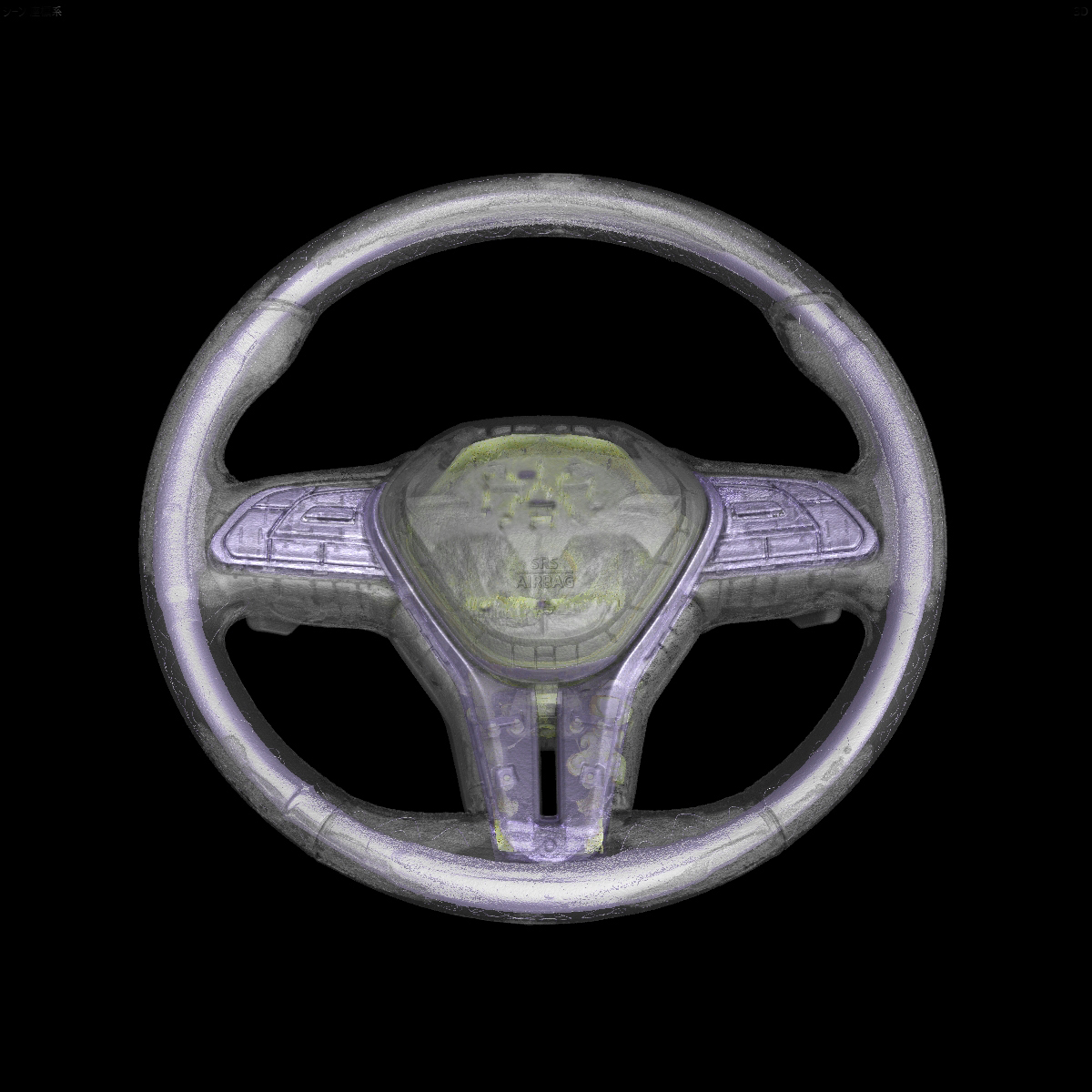

自動車用樹脂成形品

ハンドル

部品組立検査

370 x 370 x 150 mm

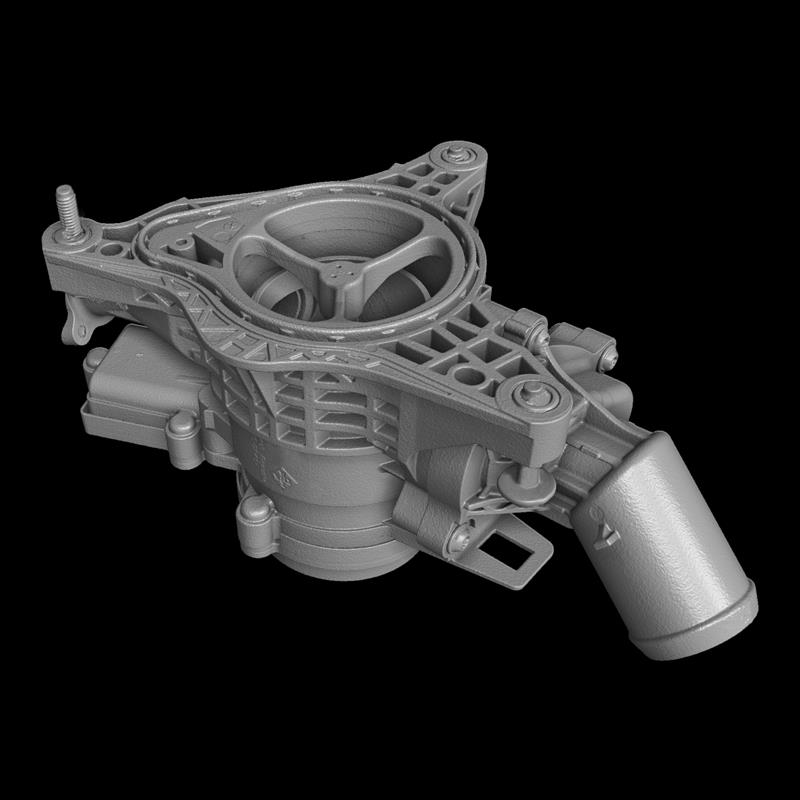

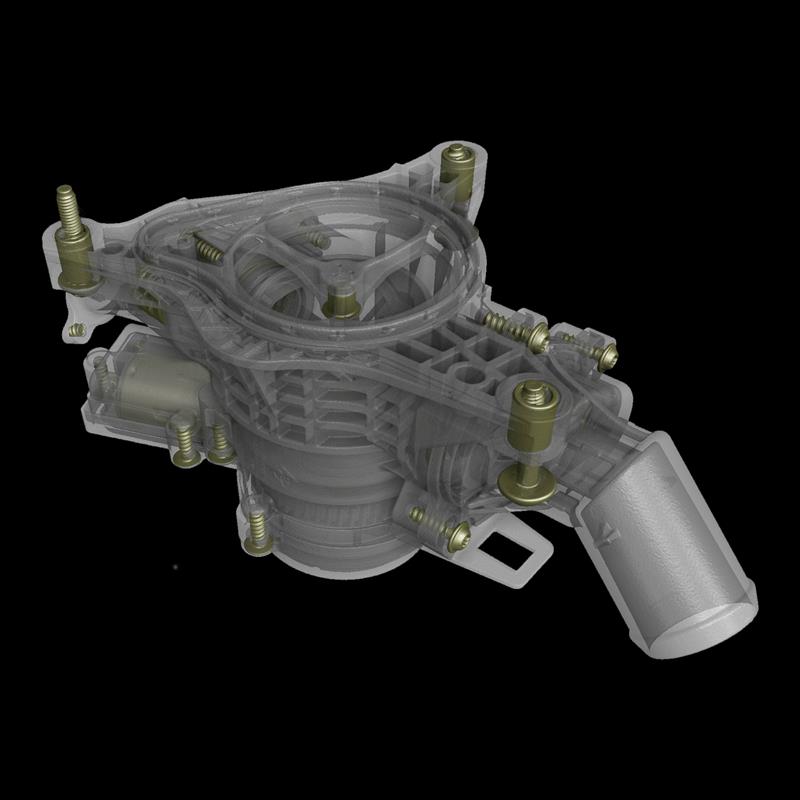

モーターバルブ部品

ウォーターコントロールバルブ

内部構造検査

130 x 270 x 110 mm

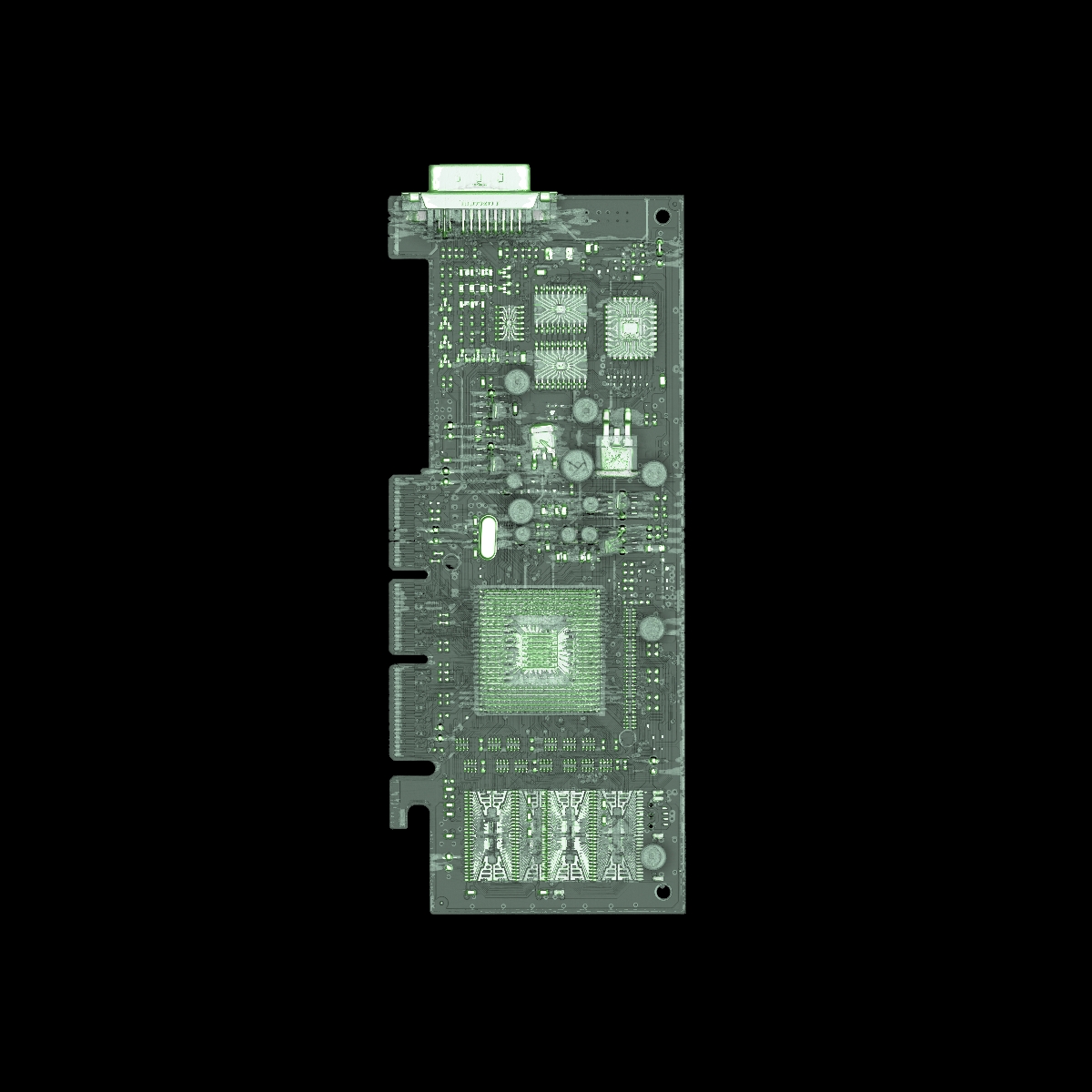

プリント回路基板

電子基板

内部欠陥/不良解析

170 x 60 x 15 mm

サービス利用の流れ

お問い合わせ

お問い合わせより、ご依頼内容をご記入いただきます。簡単な内容のみですのでお気軽にお問い合わせください。

見積受領・発注

ニコン技術者が丁寧にヒアリングした上で、料金・納期をお見積します。見積を確認いただき、契約となります。

サンプル送付

サンプルを弊社宛にお送りいただきます。 検査に立会い希望のお客様は立会い日を設定させていただきます。

データ確認・お支払い

納品データをご確認いただいた後、請求書をお送りいたします。サンプルは希望の宛先まで返送いたします。

納品形式

受け取り方法HDD、オンラインストレージ、お客様ご提供メディア(USB他)
データ形式VGL(他形式でのご要望があれば、お気軽にお問い合わせください)

施設の所在地

住所

〒244-0841
神奈川県横浜市栄区長沼町276-1
(株)ニコンソリューションズ 第2計測室

営業時間

月~金 09:30~17:30
(装置メンテナンス日、年末年始等の弊社定休日を除く)

アクセス

電車
JR戸塚駅(東口)よりタクシーで約8分

バス
JR戸塚駅(東口)より
・2番乗り場「飯島団地循環」に乗車、「長沼」バス停下車、徒歩約4分
・3番乗り場「大船駅行き」に乗車、「長沼」バス停下車、徒歩約4分

JR大船駅(東口)より
・2番乗り場「戸塚駅行き」に乗車、「長沼」バス停下車、徒歩約4分


駐車場:有

お問い合わせ

通常1営業日以内に弊社担当よりご連絡させていただきます。

TEL: 045-861-5670

E-mail: [email protected]

よくある質問

可能です。その場で撮影方法、条件や結果を確認いただきながら検査を実施できます。(※別途料金がかかります)

締結可能です。

可能です。具体的な契約内容やスケジュール、条件等についてはご相談ください。

エキスパートチームが最短で対応いたします。まずはご相談ください 。時間外、土日も状況に応じて承ることが可能です。

弊社の最大スキャンサイズは、幅635 mm、高さ1,360 mmです。

材質による最大透過厚が重要な要素となります。一般的に450 kVのX線源を使用した場合、アルミニウムでは約240 mm、鉄では約50 mmまで透過可能です。ただし、実際の透過性能はサンプルの形状や構造によっても変動します。具体的なサンプルサイズや材質、ご希望の検査内容などをお問い合わせフォームにてご記載いただければ、スキャンの可否についてより詳細にご案内いたします。

ご指定がない場合、納品データは『vgl』形式でご提供いたします。この形式は、VGSTUDIO MAXおよびVGSTUDIOプロジェクト用のフリービューアーである『myVGL』で閲覧可能であり、お客様ご自身で任意の位置の画像をご確認いただけます。なお、特定の出力形式をご希望の場合は、お気軽にお問い合わせください。
