ニコン製高精度エンコーダ内蔵
デジマイクロシリーズはニコン製高精度リニアエンコーダを内蔵し、製造現場での信頼性の高い品質管理に貢献します。
Products and promotions may differ based on your selected region.
デジマイクロシリーズ MF-1001 / MF-501 / MH-15M
リニアエンコーダを内蔵したデジタル測長機です。
小型精密機器や電子部品の厚み・段差などの測定ができます。
高い精度と正確性を保証、
1µmから0.01µmまでの表示値
3種類のデジマイクロヘッド
MF-1001：測定範囲0〜100mm
MK-501：測定範囲0〜50mm
MH-15M：測定範囲0〜15mm
2種類のカウンタ
MFC-200：最小読取値0.1µm
TC-200：最小読取値0.01µm
デジマイクロシリーズ
3種類のデジマイクロヘッドをご用意。
各種カウンタ、ステージ、測定子等、目的に応じてさまざまなアクセサリーを取り揃えております。
MH-15Mデジマイクロヘッド
MH-15M＋カウンタTC-200
●測定範囲：0～15mm、
●最小読取値：0.01µm、
●精度（20℃）：0.7µm
MF-1001デジマイクロヘッド
MF-1001＋カウンタMFC-200
●測定範囲：0～100mm
●最小読取値：0.1µm
●精度（20℃）：3µm
MF-1001＋TC-200
●測定範囲0～100mm
●最小読取値0.01µm
●精度（20℃）：3µm
MF-501デジタルヘッド
MF-501＋カウンタMFC-200
●測定範囲：0～50mm
●最小読取値：0.1µm
●精度（20℃）：1µm
MF-1001＋TC-200
●測定範囲0～50mm
●最小読取値0.01µm
●精度（20℃）：1µm
主な特長
3種類の本体、2種類のカウンタ
3種類のデジマイクロヘッドMF-1001（0～100mm）、MF-501（0～50mm）、MH-15M（0～15mm）と、2種類のカウンタMFC-200、TC-200をご用意しています。
測定子
6種類の測定子をラインアップ。標準装備測定子に加え、ピン、プラスチック、オフセンタ、フラット、ローラをご用意しています。

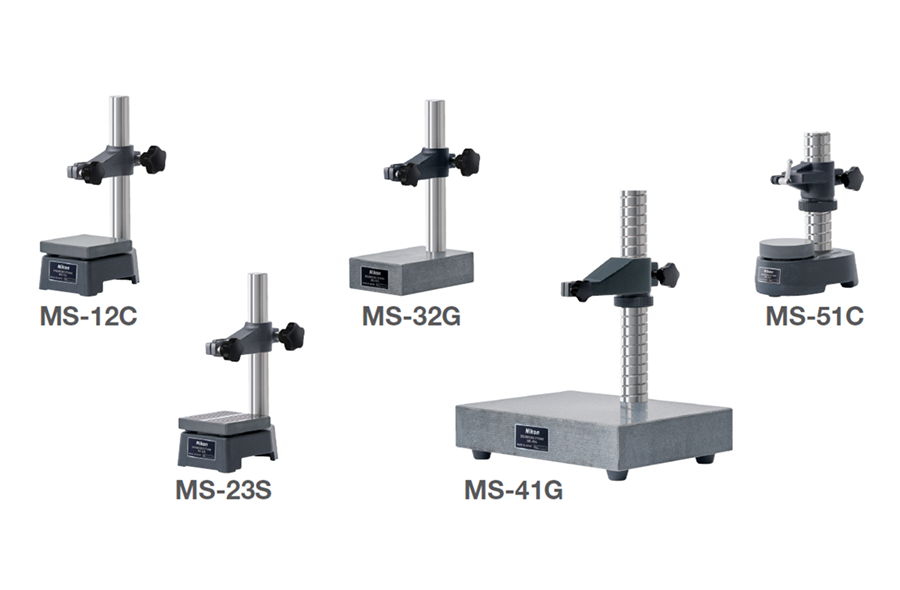

測定スタンド
MS-12C、MS-22S、MS-32G、MS-51C、MS-41Gの5種類の測定スタンドをラインアップ。
用途に応じた適切なスタンドが選択できます。
防塵ベローズ
オプションで防塵ベローズをご用意。デジマイクロヘッドのスピンドル部を塵や埃から守り、耐久性を一段と向上させます。
特長・機能
| 本機 + カウンター | MF-1001 + MFC-200 | MF-1001 + TC-200 | MF-501 + MFC-200 | MF-501 + TC-200 | MH-15M + TC-200 |
| 測定範囲 | 0-100 mm | 0-50 mm | 0-15 mm | ||
| 最小読み取り値 | 0.1μm （0.5μm、1μmに切替え可能） | 0.01μm （0.05μm、0.1μm、0.5μm、 1μm、5μmに切替え可能） | 0.1μm （0.5μm、1μmに切替え可能） | 0.01μm （0.05μm、0.1μm、0.5μm、 1μm、5μmに切替え可能） |
|
| 精度 (20 °C) | 3 µm | 1 µm | 0.7 µm | ||
| 応答速度 | 500mm/s以下 | 100mm/s以下 | |||
| 測定力 | 下方向1.23～1.81N （約0.44Nに変更可能） 横方向0.64～1.23N | 下方向1.13～1.62N （約0.29Nに変更可能） 横方向0.64～1.23N | 上方向0.25N 下方向0.64N 横方向0.44N ※リフティングレリーズ付属 |
||
| 使用温度範囲 | 0 - 40 °C | ||||
| 質量 (本機) | 約480 g | 約310ｇ | 約220ｇ | ||
