APDIS IQステーション
ニコンのAPDIS Intelligent Quality (IQ) ステーションは、柔軟に運用できる全自動CMM検査システムを提供します。セットアップが迅速で生産性が高く、品質結果と解析をリアルタイムに得られます。従来のHA CMMに比べて、板金部品や鋳造部品、さらには複合材までを短時間で測定できます。大型・小型を問わず部品に合わせて選べる各種オプションも用意しています。
生産性、柔軟性
従来のCMMに比べて6倍以上の速度で測定でき、現場に設置可能でプログラミングも容易です。APDIS Intelligent Quality (IQ) ステーションは、CMMシステムとして今までにない生産性と柔軟性を提供します。アダプタやプローブ、コーティングを使わずに、フィーチャー（測定対象物の形状）を高精度かつ高い繰り返し性で測定できます。必要な場所で、品質管理のフィードバックを迅速かつ簡単に行えます。
インテリジェントな測定
アダプタ、コーティング、参照ターゲットは不要です。 迅速な設定と測定が可能です。
インテリジェントな分析
必要なものだけを、必要な場所で、必要な方法で測定できます。問題を迅速に特定するためのリアルタイムのフィードバックと分析が可能です。

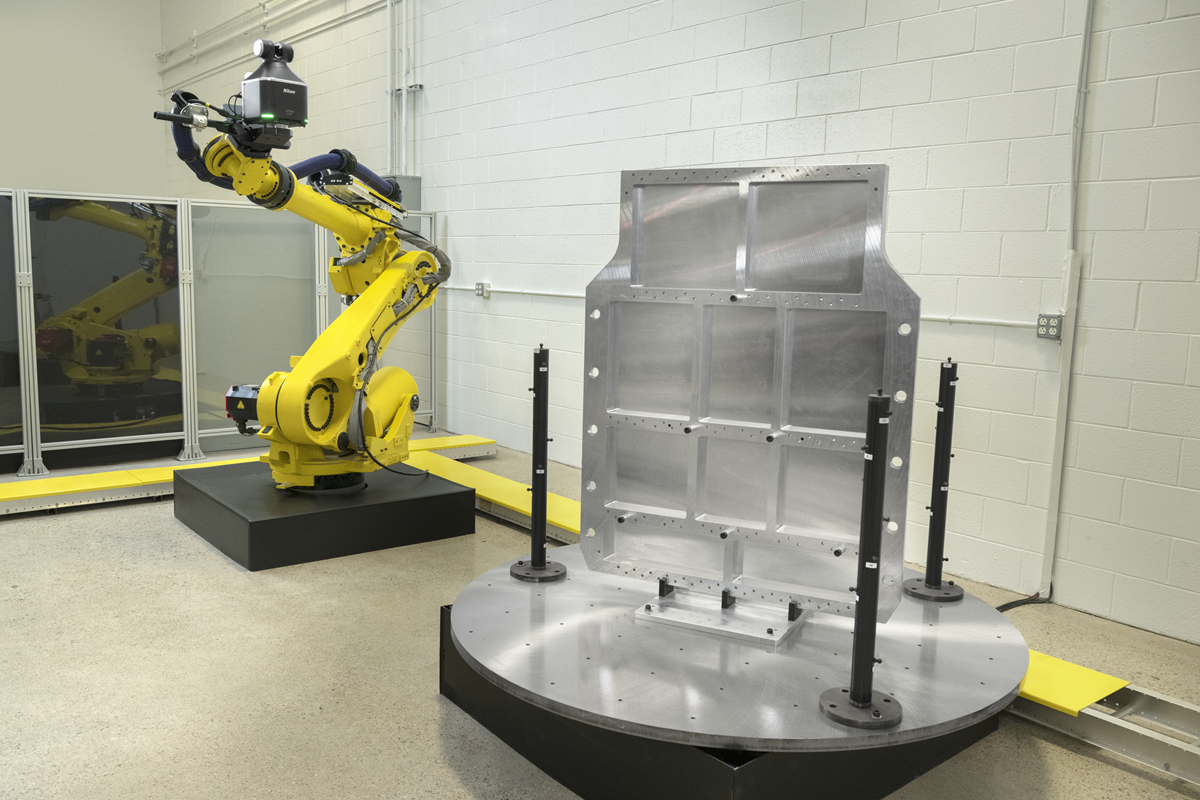

インテリジェントな品質
計測室や製造現場に設置可能です。必要なときに、必要な場所で、品質検査を実行できます。プログラミングが簡素化され、セットアップは最小限で済みます。
主な特長

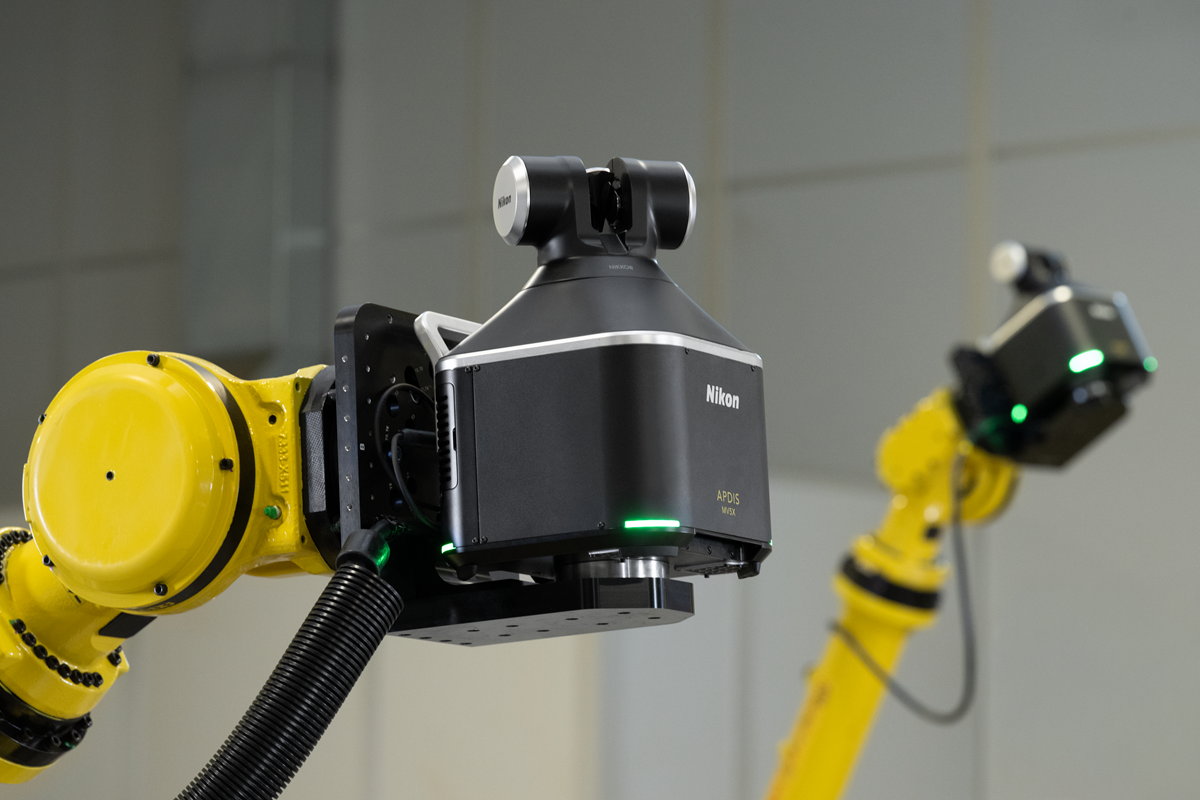

レーザーレーダ技術
APDISレーザーレーダ技術により、高速で精密かつ正確な自動測定が可能です。APDIS IQステーションでは最新のMV5Xを使用しており、この技術の高速性と精度を最大限に活用しています。
ロボット起因のバラつきを軽減
各測定位置で治具のアライメントを行い、ロボットによって測定結果がバラつくのを防ぎます。ロボットの位置は事前に簡単なプログラムで指定されているため、修正や追加のプログラミングは不要です。

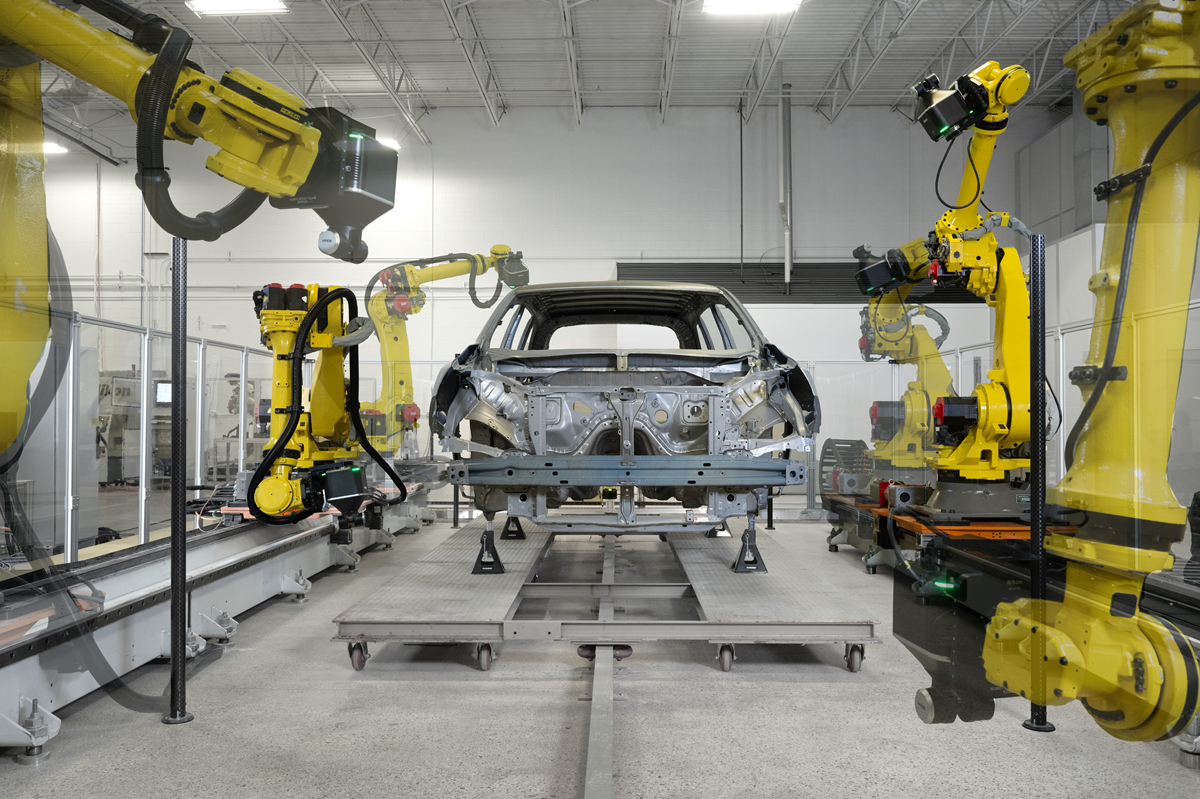

製造現場へ設置可能
APDIS IQステーションは測定室と同じように製造現場でも使用でき、設置や測定の柔軟性を高めます。

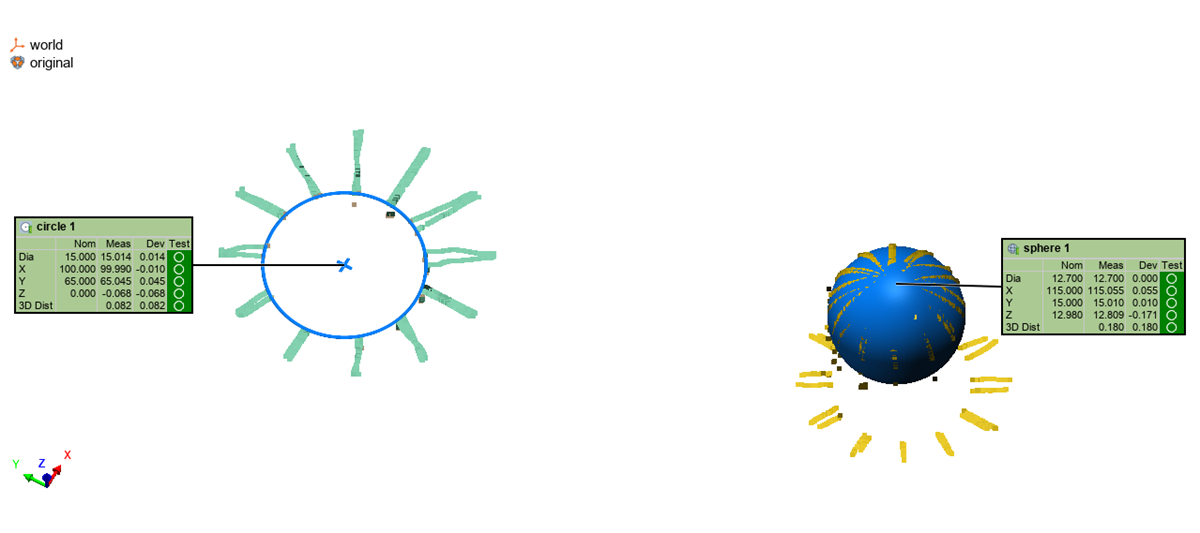

精密測定
アダプタやターゲットを必要とせずに、効率的な分析のための最小限のデータセットとして1つから1000個のフィーチャーを測定します。

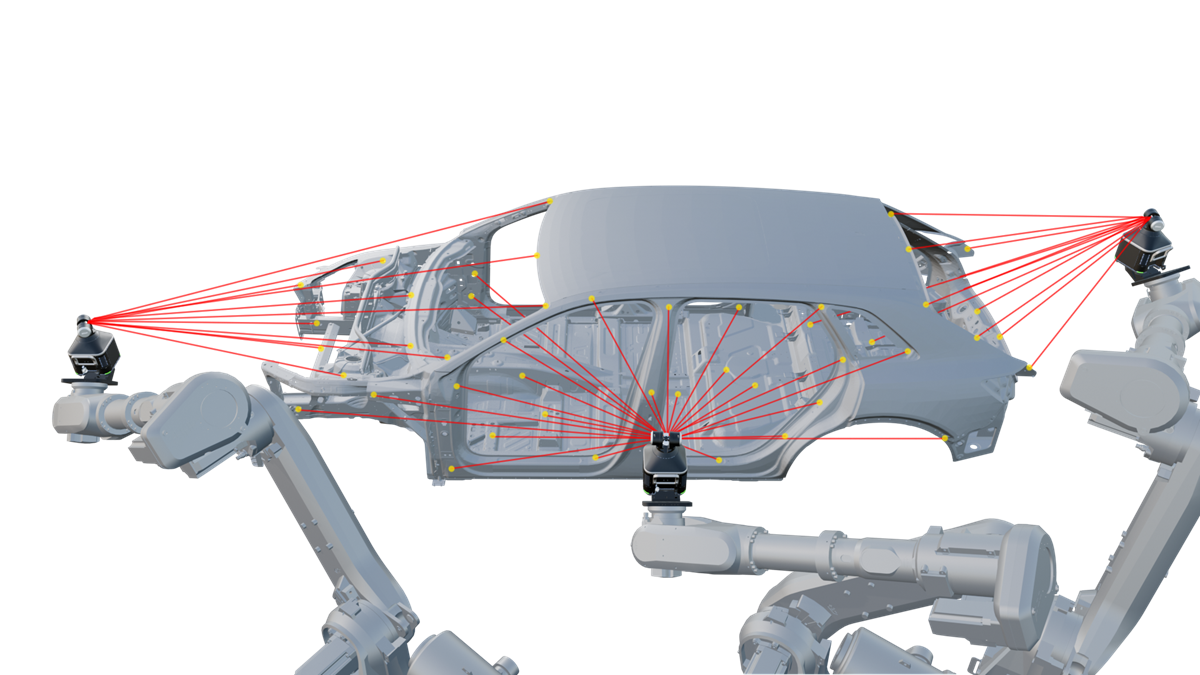

幅広いフィーチャーに対応
視野の広いMV5Xレーザーレーダにより、APDIS IQステーションは幅広いフィーチャーを測定でき、他の方式では測れない箇所にも対応します。
部品とオペレータの安全を確保
APDIS IQステーションはスタンドオフが大きく、ロボット位置のグリッドが事前にプログラムされています。そのため、MV5Xとロボットが測定対象の部品に近寄る必要がなく、想定外の衝突により損傷する事故を防げます。APDIS IQステーションは国際的な安全認定も取得しており、設置する場所にかかわらずオペレータの安全も守られます。
様々な部品に対応する製品ラインナップ

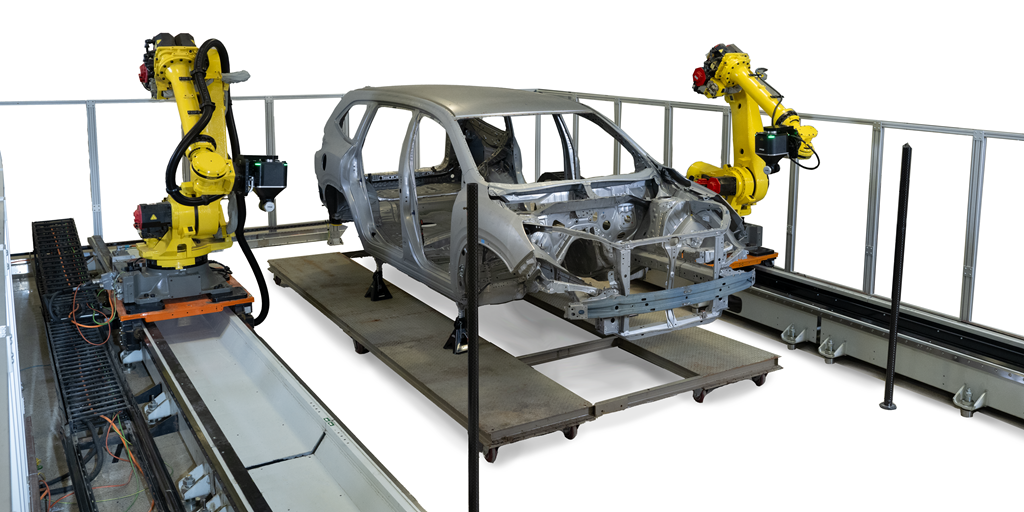

小型コンポーネントから完全な車両まで、様々な部品に対応可能なオプションがあります。Rシリーズは、自動車ドアやバッテリートレイなどの比較的小さな部品向けに省スペースな設置を実現します。一方、DRシリーズは、BiWのシャシー一式や、幅広い業界の大型部品に対応できるよう設計されています。レーザーレーダとレイアウトの柔軟性により、お客様の用途に合わせたカスタマイズも可能です。計測フローの改善にどのように貢献できるか、お気軽にご相談ください。

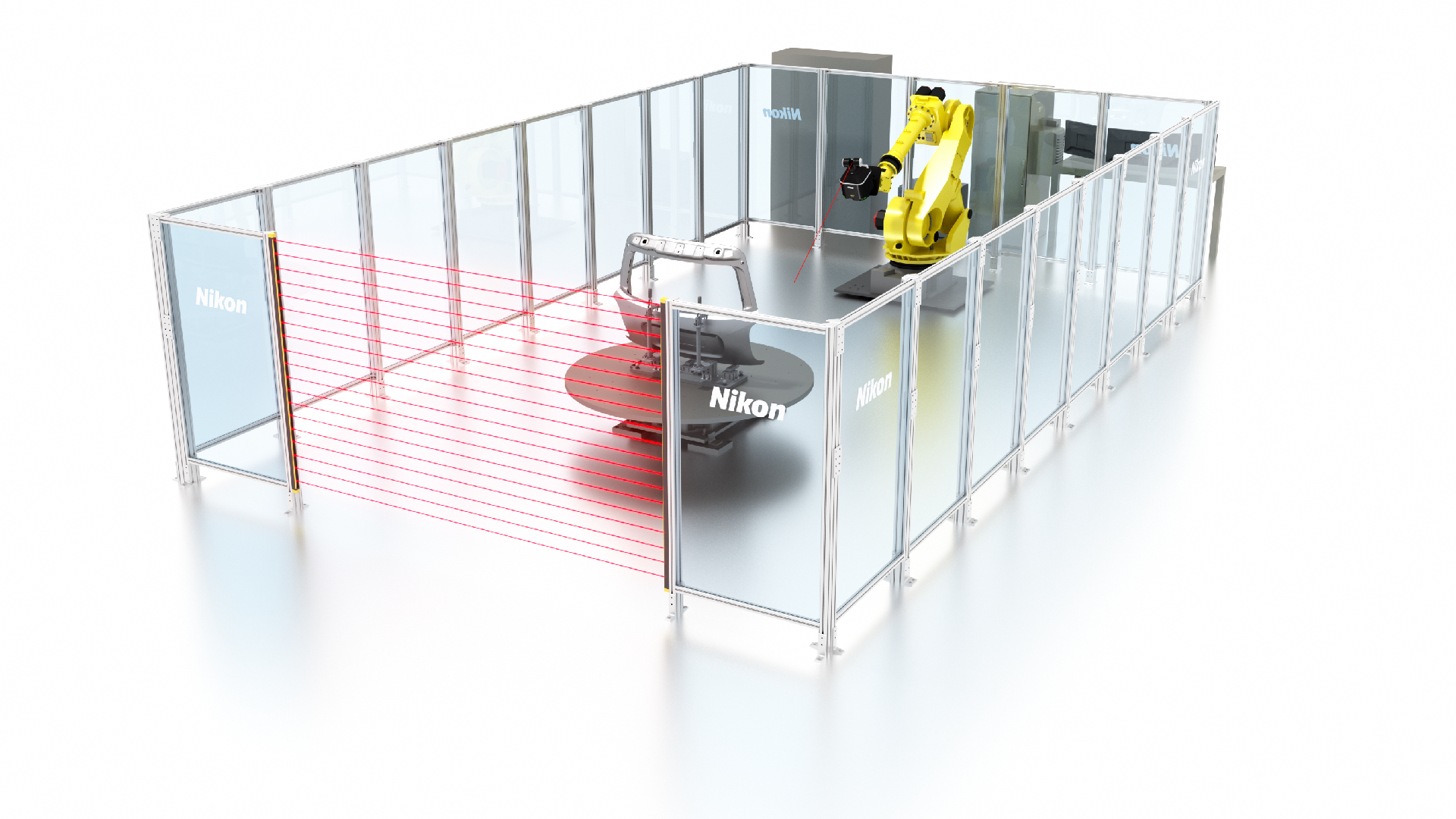

R180S

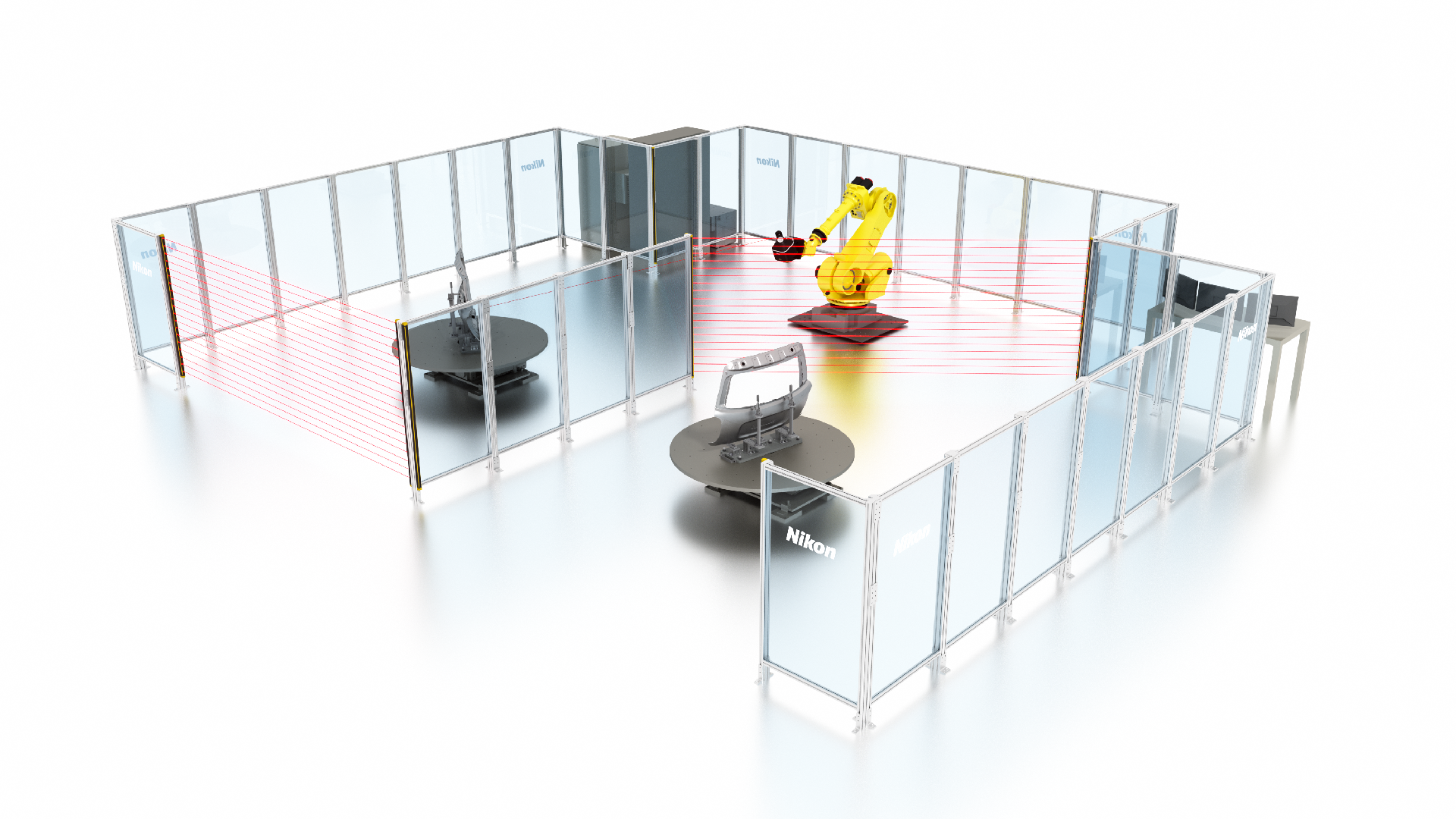

R180D

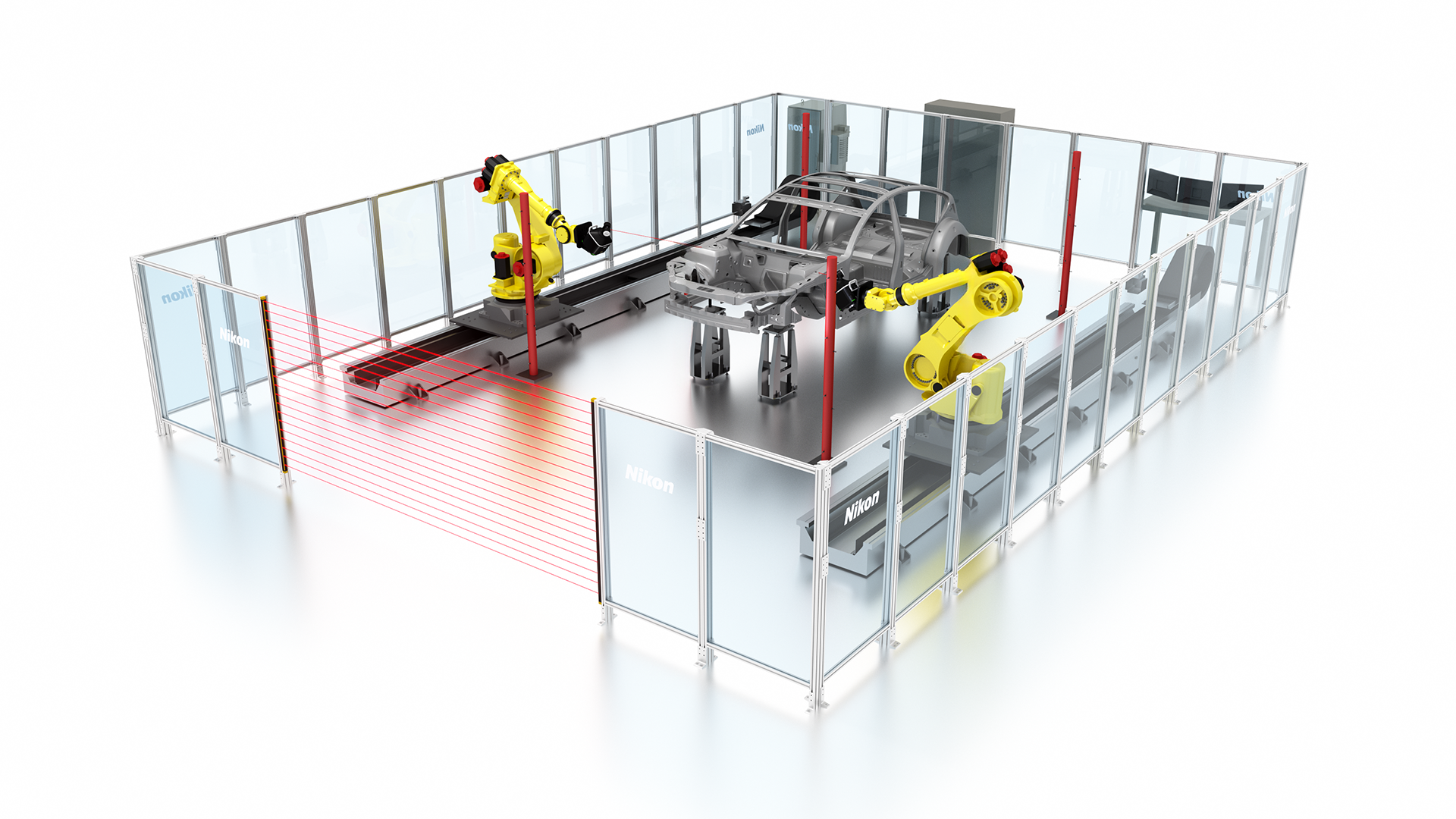

DR600

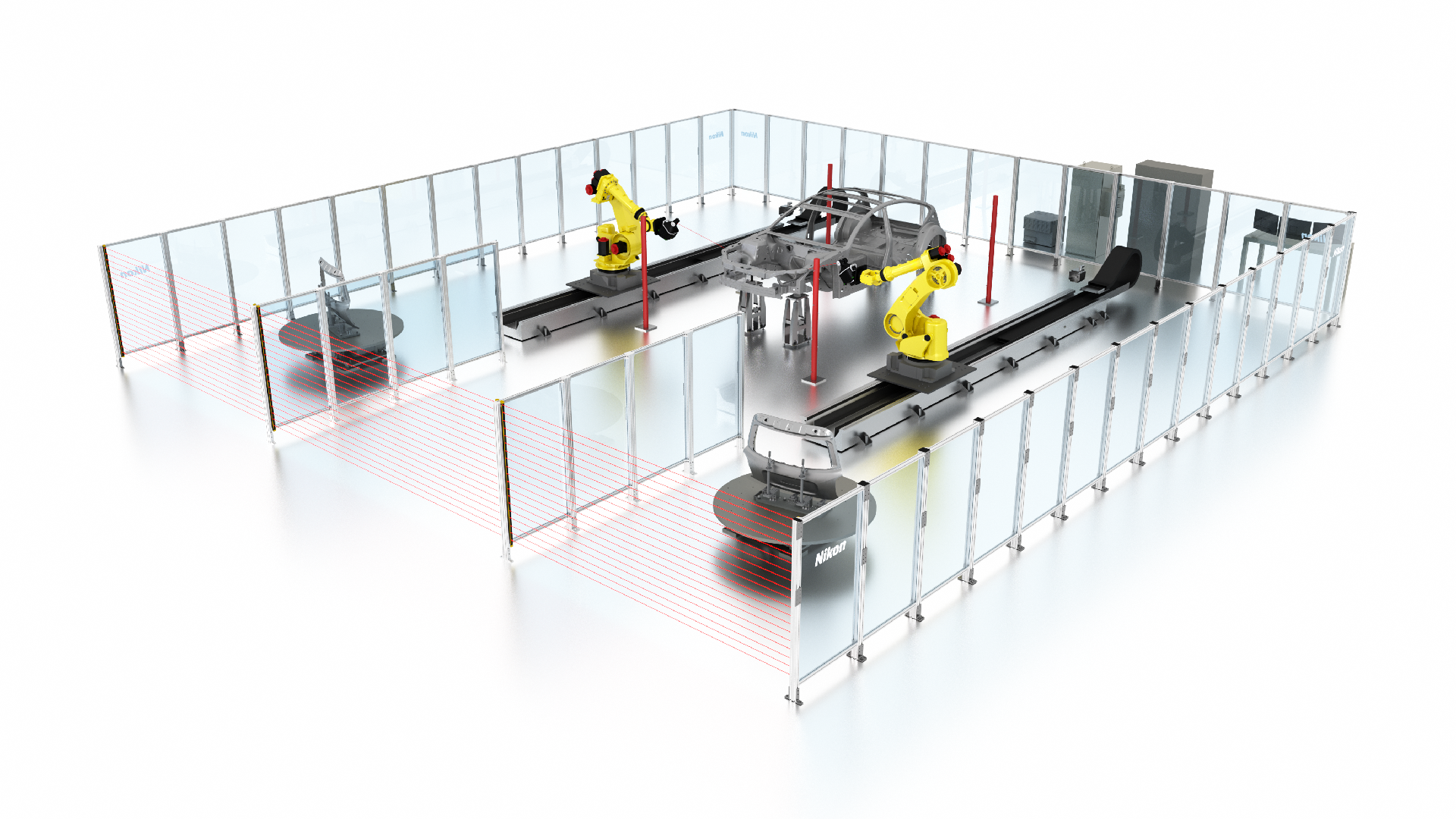

DR600T
| 名称 | システム構成 | |
| Rシリーズ | R180S | ロボットとターンテーブル 1 x MV5X |
| R180D | ロボットとデュアルターンテーブル 1 x MV5X | |
| DRシリーズ | DR600 | デュアルロボット（走行軸に搭載）2 x MV5X |
| DR600T | デュアルロボット（走行軸に搭載）2 x MV5X |
| 名称 | 取付サイズ*(mm) | 計測ボリューム**(mm) | TT径(mm) | レール走行距離*** (mm) | |||||
| L | W | H | X | Y | Z | ||||
| Rシリーズ | R180S | 8000 | 5000 | 4000 | 1800 | 1800 | 2200 | 1800 | n/a |
| R180D | 9000 | 11000 | 4000 | 2 x 1800 | 2 x 1800 | 2 x 2200 | 1800 | n/a | |
| DRシリーズ | DR600 | 11000 | 8000 | 4000 | 9000 | 4000 | 3000 | n/a | 6000 |
| DR600T | 13000 | 13000 | 4000 | 9000+ 2 x 1800 | 4000 + 2 x 1800 | 3000 + 2 x 2200 | 1800 | 6000 | |
* フェンスラインと最小クリアランスの高さ ** 内部測定容量の目安 レール走行距離は使用するレールによって異なる場合があります。
