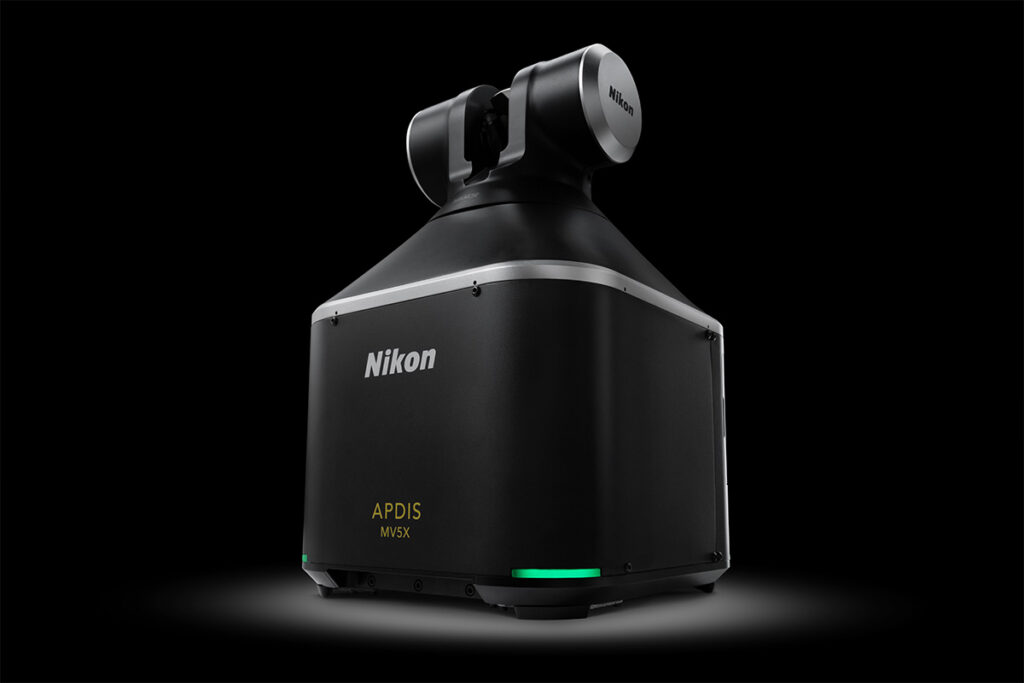

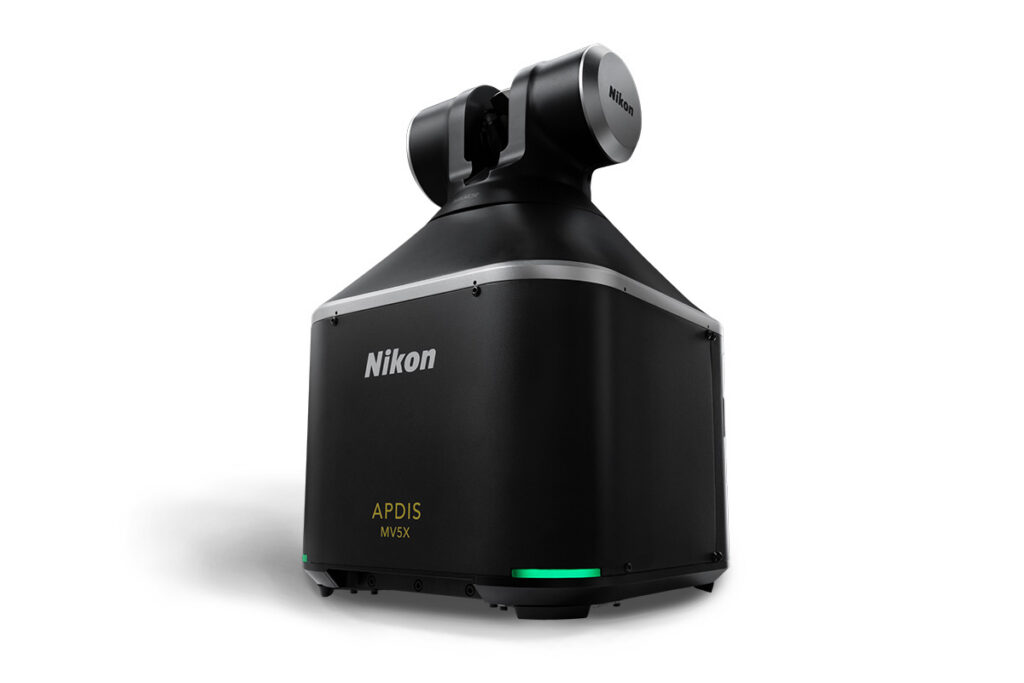

APDIS MV5X
APDIS MV5Xレーザレーダは、高精度・超高速でフィーチャーおよび表面を測定します。コンパクトかつ軽量なため、ポータブルとインテグレーションどちらにも対応します。必要な場所にすぐ設置し、非接触自動測定が可能です。
生産性、柔軟性、精密性
ニコンが長年培ってきたNIKKOR光学技術、レーザーレーダ技術を融合させ、画期的な測定システムを実現しました。
ハンディプローブやターゲット、表面の前処理を必要とせず、離れた場所から測定可能です。製造・産業・研究分野の幅広い用途にわたり、繰り返し発生する検査作業を自動化できます。形状が複雑な部位、繊細で傷つけたくない部位の測定・検査にも対応します。

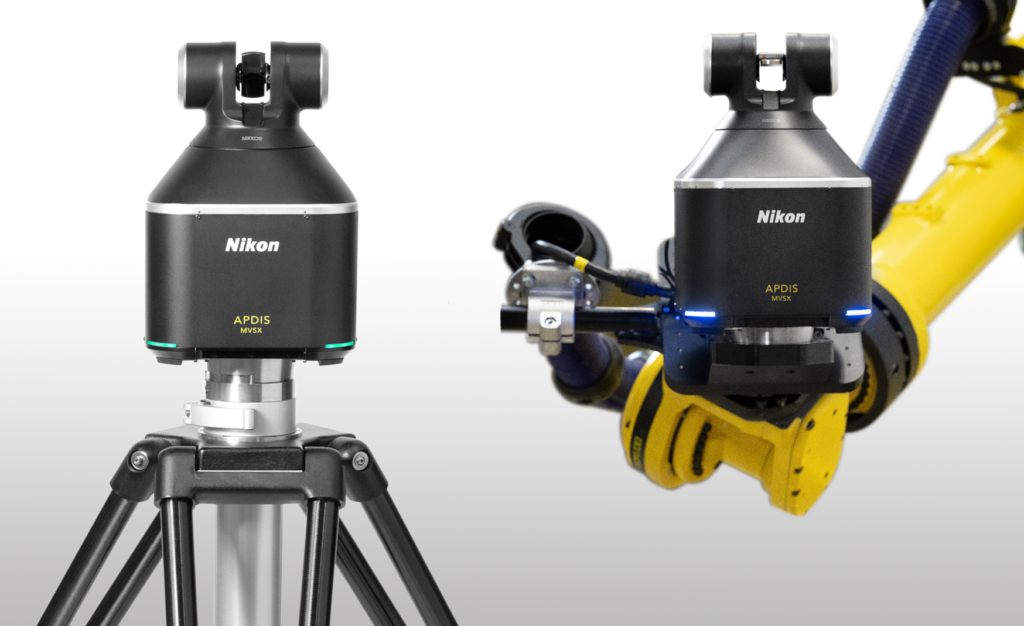

ポータブルとインテグレーションの両方に対応
重量12 kg未満のMV5Xは、ポータブルな測定システムとして手軽に活用できるほか、生産フロアに組み込むことも可能です。必要な場所で高精度な非接触自動測定を行うことができます。測定室から生産ラインまで各種環境で同一システムを使用できるため、製造プロセス全体を通じて一貫した測定結果を維持できます。
生産性の向上
高速スキャンにより、従来の計測技術と比べて検査時間を大幅に短縮できます。
柔軟性の向上
MV5Xは軽量コンパクトな設計で、ポータブル運用はもちろん、自動化システムの一部として生産フロアに直接設置することも可能です。

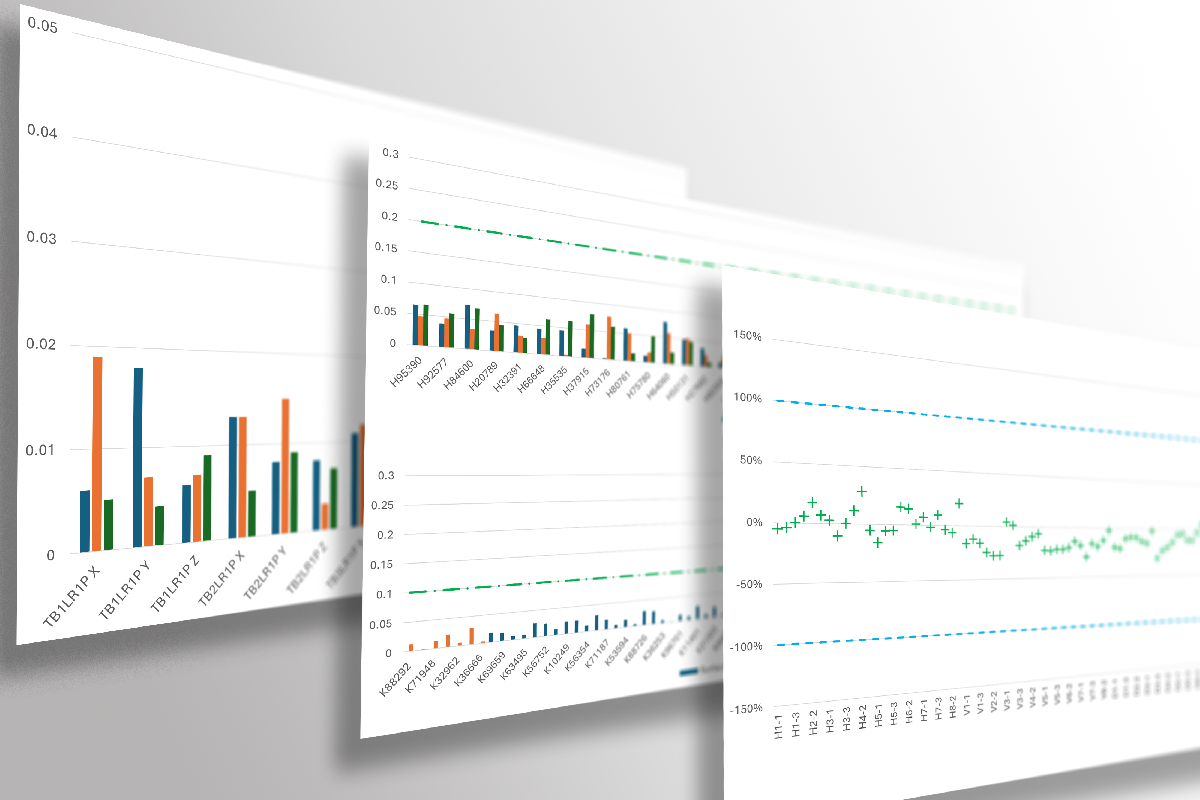

精密性の向上
精密なビーム制御と高い精度により、品質に妥協せず効率的な測定パフォーマンスを実現します。

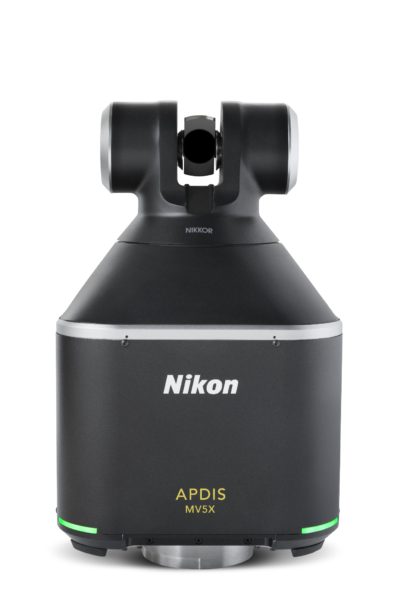

特長
測定時間の短縮
MV5Xは、自動および半自動の非接触測定が可能で、セットアップと検査に要する時間を短縮します。また、生産のダウンタイムを最低限に抑えられるため、生産性の効率を最大化します。
プロセスを早期に最適化
MV5Xは、設置直後から迅速かつ高精度な測定を実現します。これにより、立ち上げ段階においても工程管理の強化と最適化が可能になります。
不良品、無駄、手戻りを削減
信頼性の高い測定により、問題を早期に特定でき、品質管理を強化できます。さらに、製造プロセスを継続的に最適化するためのフィードバック／フィードフォワードデータを提供します。
一貫性を維持
インライン、オフライン、生産現場で同じシステムを使用できるため、製造プロセス全体で測定の一貫性を保つことができます。
用途

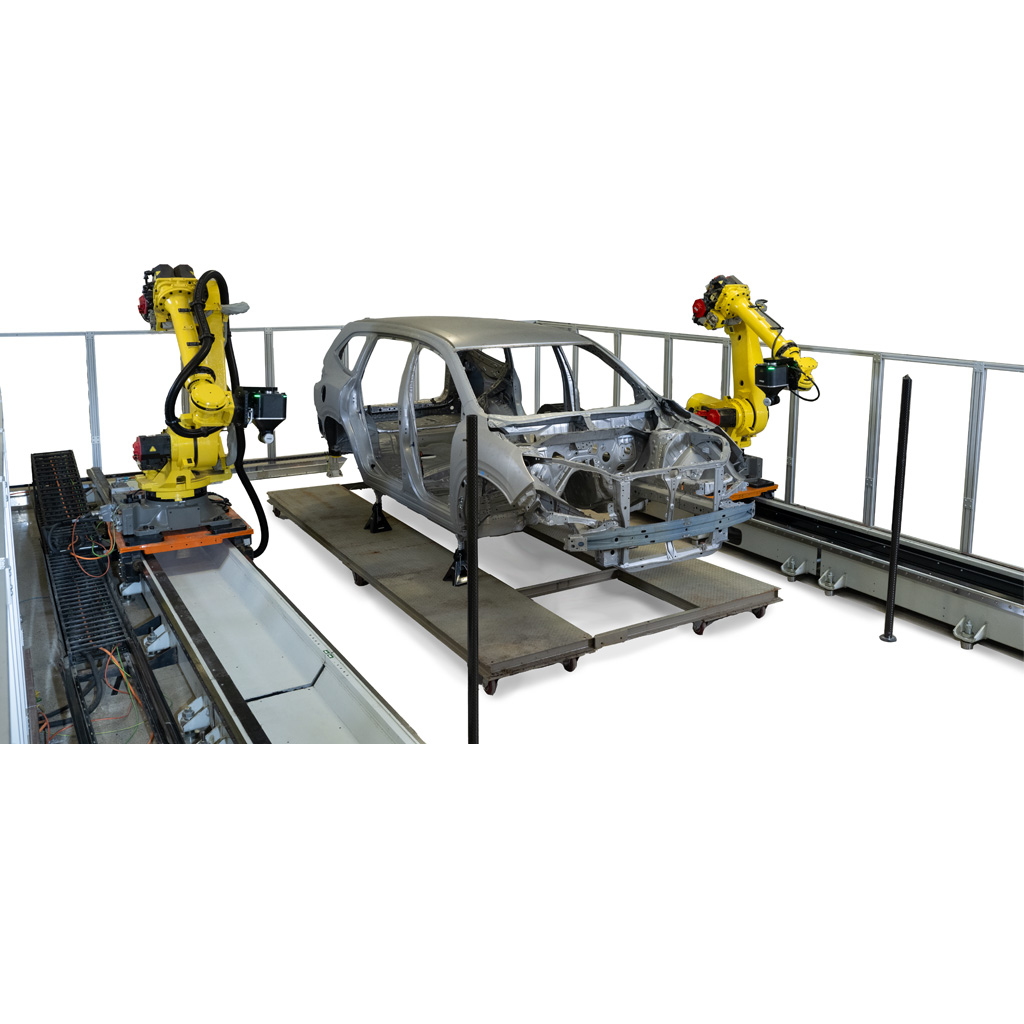

ニコンのレーザーレーダは自動車業界ですでに広く使用されており、MV5Xはこれまでの実績と知見を基盤として開発されています。受入部品検査、治具・工具の検査、測定室での詳細測定、BiW（body in white）のインライン検査、スタッド配置やBiWまたはVoW（vehicle on wheels）の測定、生産ラインのアライメントおよびセットアップなどに対応します。
航空宇宙業界での製造の様々な領域で使用されているニコンのレーザーレーダは、多くの測定項目が求められる生産現場などに最適です。エンジンカウルやナセルの検査、主翼と胴体の結合作業、胴体レイアップの検査、胴体結合の判定、翼外板レイアップの検査・管理、翼リブおよびストリンガーの配置測定、主翼フラップのヒンジライン管理などに対応します。
MV5Xは多くの部品を非接触で精密測定できるとともに、ポータブルシステムとして使うことも可能で、再生可能エネルギー分野の製造現場での利用に最適です。風力タービンのナセル検査、風力タービンブレードの検査、ソーラーアレイやソーラーリフレクターの測定・アライメントなどに対応します。
衛星アンテナなど繊細で非常に反射率の高い表面の測定も、ニコンのMV5Xであれば測定できます。リフレクターアレイやソーラーアレイの検査・アライメント、電波望遠鏡の検査などにも対応します。

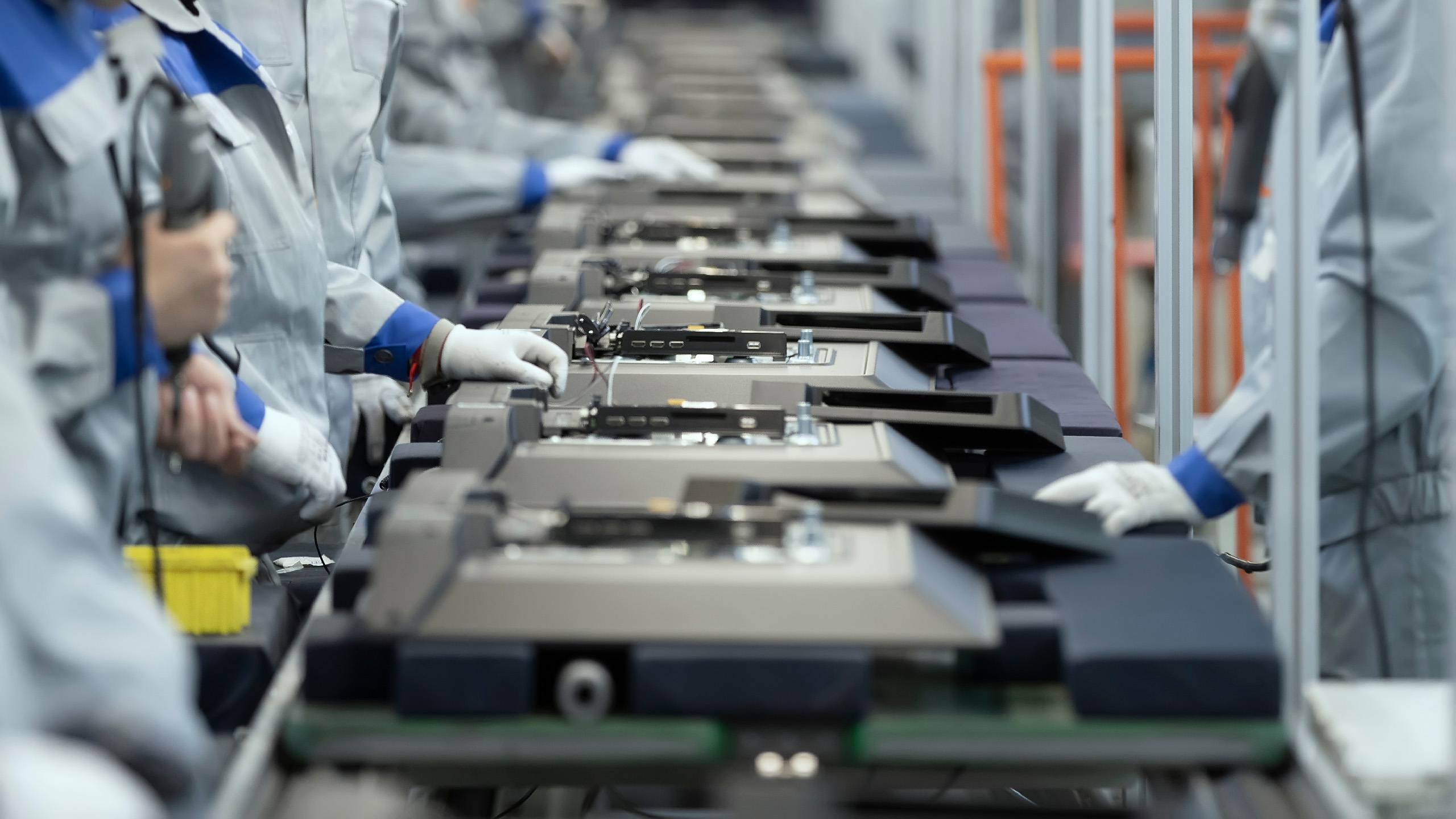

インライン／オフラインを問わず、全自動／半自動のいずれの運用にも対応し、幅広い製造用途で使用できます。特に、従来の測定技術では測りにくい中〜大型部品において、工程管理と品質管理の徹底に貢献します。板金部品の検査、複合材レイアップの検査、鋳物の検査などに対応します。
よくある質問
MV5XはNIKKOR光学技術を採用することで、レーザーレーダで定評のある高精度と性能を維持しながら、小型化を実現しています。
MV5XはIP54規格に準拠しており、5～50℃の温度範囲で使用可能です。産業分野の様々な環境に対応しており、測定室でも生産現場でも同じように使えます。
いいえ。MV5Xは発振したレーザの一部がシステムに戻れば測定可能です。そのため、反射率の高い表面であっても、コーティングや前処理を行わずに測定できます。
はい。MV5Xは固定設置、ロボット搭載、レール搭載のいずれの場合でも、どの向きでも使用できるように設計されています。このため設置時の柔軟性が高く、フィーチャーの視認性にも優れています。
はい。ヘテロダイン干渉計測を用いることで、あらゆる表面を非接触で高精度に測定できます。また対象物の表面温度も問題にならず、離れた場所から高温・低温の対象物を安全に測定できます。
| データレート | 24000 Hz |
| 計測速度 *1 | 6000点/秒 |
| 計測体積 | ~3,000 m3 |
| レーザー安全性 | IEC クラス I (IR) |
| 光学系 | NIKKOR |
| 重量 | <12 kg |
| 寸法 (W x D x H) | 228 mm x 228 mm x 365 mm |
*1 正確な速度は設定によって異なります。
| 動作温度 | 5℃ ～ 50℃ |
| 環境光 | 周囲光の影響を受けません |
| 防塵・防水性能 | IP54 |
| 距離精度 *2 | 20μm + 5μm/m |
| 2点間距離精度 *2 | ~20μm + 19μm/m |
| スキャン精度 *3 | <30μm |
*2 ASME B89.4.19 – 2006規格に基づく最大許容誤差/Maximum Permissible Error（MPE）で、正立姿勢・20℃において検証されています。
*3 スキャン精度は、平面基準板上で1 ～ 10 ｍの範囲におけるベストフィット平面の標準偏差（1σ）です。
関連製品

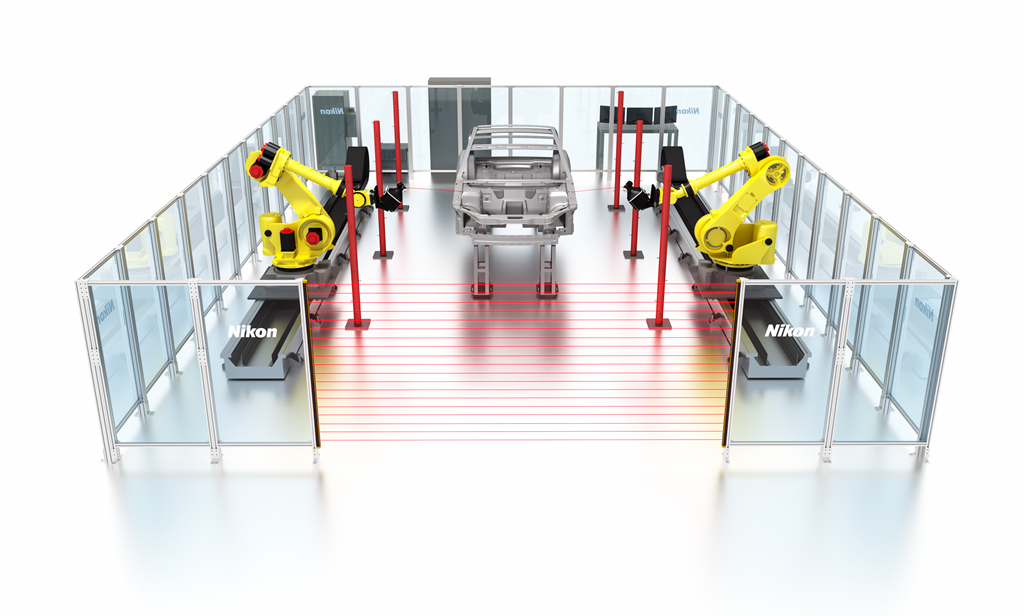

APDIS IQステーション
