ECLIPSE LV150NA LED / LV150N LED

電子部品や材料の検査をはじめ、幅広い分野でお使いいただける反射照明観察に対応した工業用顕微鏡です。

ユーザビリティとメンテナンス性の向上

電子部品、素材・材料、精密金型などさまざまな用途に合わせ、観察方法/目的に応じたスタンド部や照明部の選択を可能としています。高演色LED光源の採用により、多彩な観察方法に対応する反射照明専用工業顕微鏡です。

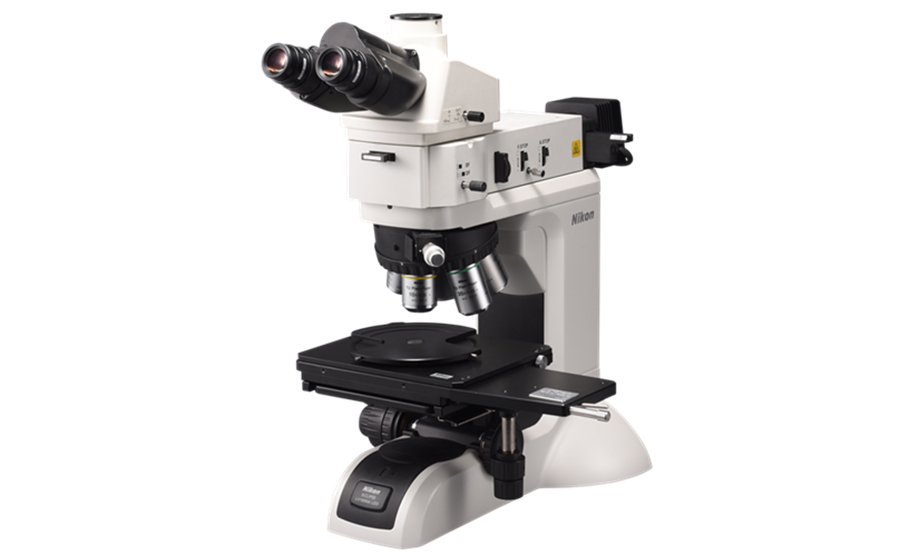

LV150NA LED

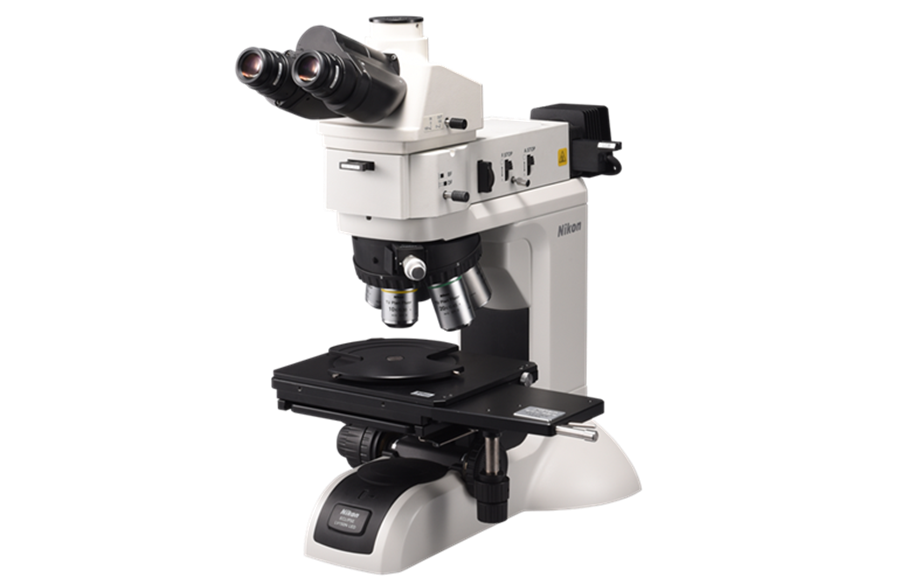

LV150N LED

主な特長

多彩な観察方法

反射照明でクリアな明視野、暗視野、簡易偏光、微分干渉、落射蛍光、二光束干渉などの観察方法が可能です。

デジタルイメージング

LV-ECONコントローラーとNIS-Elementsソフトウェアを使用することで対物レンズ、光量、絞り、落射コントラストを検出・制御できます。※LV150N LEDは、LV-NU5INおよびLV-INADを使用して対物レンズを検出し、レポートします。

Digital Sightシリーズ

顕微鏡デジタルカメラとの組み合わせで高精細な顕微鏡画像を撮影することができます。対物レンズ、倍率切替え設定情報をNIS-Elementsで取得し、適切なキャリブレーションデータを自動変更することで画像計測や解析機能を効率的にお使いいただけます。

豊富なアクセサリー

最新の手動レボルバーは当社比で従来比50%以上の停止精度※を実現しています。観察方法や目的に応じてスタンド部やLEDランプハウスなどのアクセサリーが選択可能です。

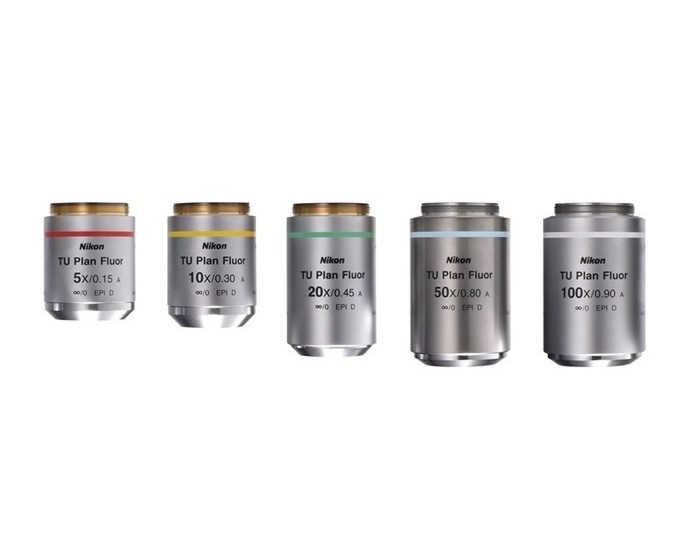

CFI60-2対物レンズ

観察方法に合わせて対物レンズを選択できます。ニコンの革新的な設計により、高NAと長作動距離を両立し、色収差を補正しています。

LV150N LEDとウェハローダNWL200の組み合わせ

NWL200シリーズと組み合わせることでミクロ検査などのウェハ検査ニーズにお応えします。

※停止精度：レボルバーを回転させ対物レンズを切り替えた後、再び元の対物レンズに戻したときの視野の移動量（例：10xから別の倍率に切り替えた後、再び10xに戻したときの視野の移動量）

工業用顕微鏡 ECLIPSE LV-N

ダウンロード

顕微鏡用デジタルカメラ

ダウンロード

LSI検査顕微鏡用ウェハローダ

ダウンロード

装置組込用顕微鏡ユニット

ダウンロード
LV150N LEDLV150NA LED
鏡基ベースレスタイプ（アーム・スタンド間にコラムライザー1個追加可能）
試料最大高さ38mm（LVNU5 U5レボ、LV-S32 3×2ステージ・LV-S64 6×4ステージ使用時）※コラムライザー1個使用時は73mm
一軸粗微動ハンドル 左:粗微動/右:微動 ストローク40mm
粗動14mm/1回転（トルク調節・再焦準機構付き） 微動0.1mm/1回転（1μm/目盛り） ステージ取付穴間隔：70×94（4-M4ビス固定）
レボルバーC-N6, LV-NU5N, LV-NBD5N, LV-NU5INLV-NU5A, LV-NU5AC, LV-NU5AI
反射照明装置LV-UEPI-N
高演色 LEDランプハウス C-LL-I（寿命 50,000時間）*1
明暗視野の切り換えと連動の開口絞り・視野絞り（芯出し可） ø25 mmフィルター（LV-C-LCB、ND4、ND16）挿入可
ポラライザー/アナライザー挿入可、ノイズターミネーター搭載

LV-UEPI2
高演色 LEDランプハウス C-LL-I（寿命 50,000時間）*1
蛍光LED光源: D-LEDI（調光機能付き（PC制御可能））※オプション 明暗視野の切り替えと連動の開口絞り（芯出し可）・視野絞り（芯出し可）明視野・暗視野・落斜蛍光の切り替えに応じた自動光学素子切り替え機能ø25 mmフィルター（LV-C-LCB、ND4、ND16）挿入可
ポラライザー/アナライザー/λプレート挿入可、励起光バランサー挿入可
ノイズターミネーター搭載
鏡　筒三眼鏡筒 LV-TI3 ESD（正立像 視野数:22/25）、三眼チルト鏡筒 LV-TT2（正立像 視野数:22/25）、双眼鏡筒 C-TB（倒立像 視野数:22）
偏光用双眼鏡筒 P-TB2（倒立像 視野数:22）、偏光用三眼鏡筒 P-TT3（倒立像 視野数:22）
ステージLV-S32 3×2ステージ（ストローク:75×50mm ガラスプレート付き） ESD対応
LV-S64 6×4ステージ（ストローク:150×100mm ガラスプレート付き） ESD対応
LV-S6 6×6ステージ（ストローク:150×150mm） ESD対応
接眼レンズCFI接眼レンズシリーズ
対物レンズCFI60-2/CFI60 対物レンズシリーズ（組み合わせは観察方法による）
ESD性能1000～10V、0.2秒以内（一部アクセサリー除く）
消費電力1.2 A / 75 W
質量約9.0kg

*1： ニコン規定による推定値

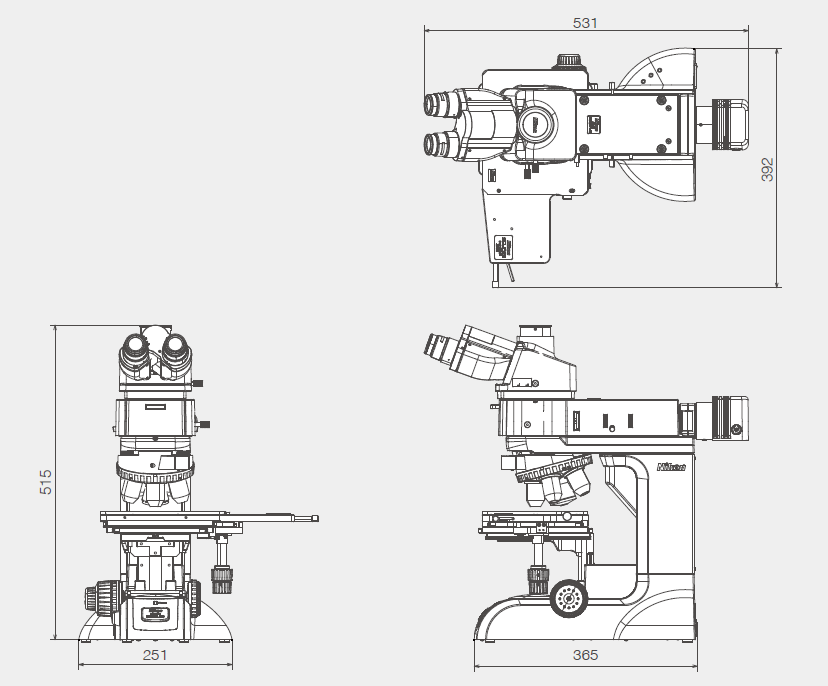

LV150NA LED, LV150N LED (単位: mm)
