ECLIPSE LV100NDA LED et LV100ND LED

La série de microscopes droits, polyvalents et modulaires, ECLIPSE LV100NDA LED et LV100ND LED de Nikon est conçue pour les techniques de contraste optique à éclairage épiscopique et diascopique. Les instruments peuvent être équipés d’une caméra d’imagerie numérique en option et sont idéaux pour l’inspection des matériaux dans de nombreuses applications industrielles.

Convivialité et Maintenance améliorées

Ces nouveaux microscopes renforceront la gamme complète de solutions de microscopie industrielle, en adoptant une source lumineuse LED au rendu de couleurs élevé.

LV100NDA LED

LV100ND LED

Points clefs du produit

Série d’optiques CFI60-2 de Nikon

La conception innovante de Nikon autorise des techniques d’imagerie claires, notamment le contraste élevé, le fond clair, le fond noir, la polarisation (POL), le contraste interférentiel différentiel (DIC) et l’interférométrie à deux ondes.

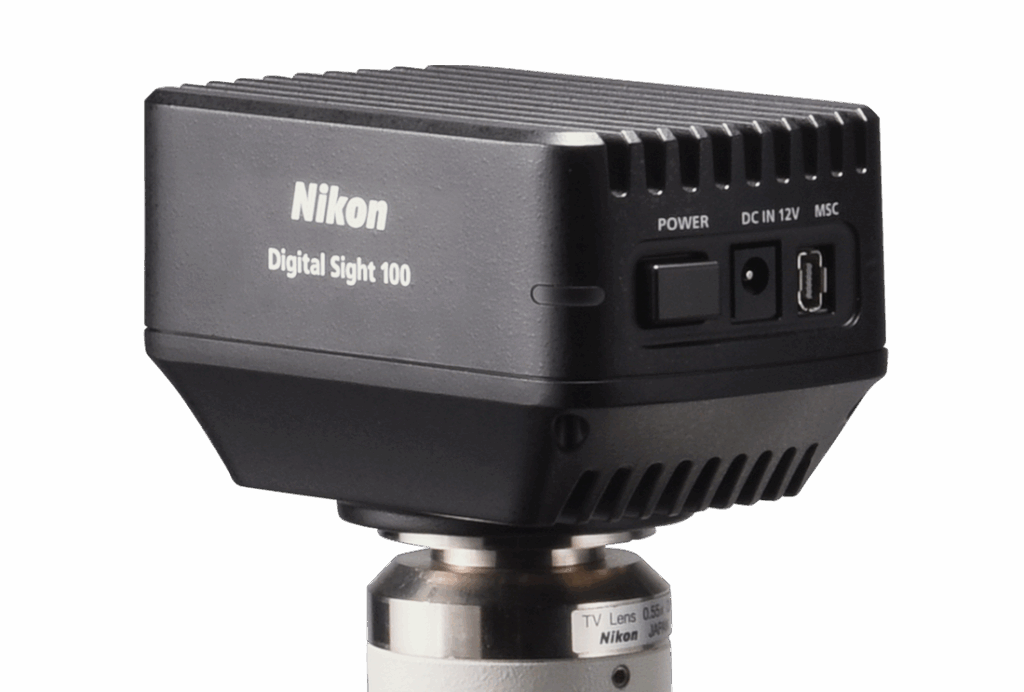

Appareil photo Nikon Digital Sight

Tous les appareils photo de la gamme Digital Sight de Nikon peuvent capturer les images d’un échantillon et les transmettre au logiciel de traitement d’images de la suite NIS-Elements, accompagnées des données du microscope sur la lentille objectif utilisée, le réglage du grossissement et l’intensité lumineuse.

Méthodes de contraste optique universelles

Lumière réfléchie : champ clair, fond sombre, polarisé (POL), à contraste interférentiel différentiel (DIC), épifluorescence et interférométrie à double faisceau. Éclairage par lumière transmise : fond clair, fond noir, polarisée (POL), contraste interférentiel différentiel (DIC) et contraste de phase.

Accessoires pour composants modulaires

Du porte-lampe à l’oculaire, chaque élément est sélectionné en fonction de l’application de l’utilisateur. Ils comprennent des supports, des platines, des objectifs, des porte-objectifs, des têtes optiques, des oculaires, des caméras numériques, des filtres et des accessoires techniques de contraste.

Communication numérique intelligente

Le microscope LV100NDA LED détecte et commande la valeur, la position, l’intensité lumineuse, l’ouverture et le contraste de la lentille objectif via le logiciel Nikon. Le microscope LV100ND LED détecte et indique la lentille objectif utilisée par LV-NU5I et LV-INAD.

Conception ergonomique

Le positionnement optimal des commandes de l’opérateur et un tube oculaire à angle variable permettent un travail sans fatigue, offrant une image droite et redressée pour une observation idéale des matériaux, des semi-conducteurs et des composants industriels.

Fonctions clefs

Série LV-N de microscopes droits

Série Digital Sight

NIS Elements

LV100ND LEDLV100NDA LED
Base unitMaximum sample height: 38 mm (when used with LV-NU5 U5 nosepiece and LV-S32 3x2 stage / LV-S64 6x4 stage)
12V50W internal power source for dimmer, coarse and fine adjustment knobs Left: coarse and fine adjustment / Right: fine adjustment, 40 mm stroke Coarse adjustment: 14 mm/turn (with torque adjustment, refocusing mechanism) Fine adjustment: 0.1 mm/turn (1 µm/graduation)
Maximum sample height: 33 mm (when used with LVNU5AI U5AI nosepiece and LV-S32 3x2 stage / LV-S64 6x4 stage)
12V50W internal power source for dimmer, coarse and fine adjustment knobs Left: coarse and fine adjustment / Right: fine adjustment, 40 mm stroke Coarse adjustment: 14 mm/turn (with torque adjustment, refocusing mechanism) Fine adjustment: 0.1 mm/turn (1 µm/graduation)
NosepiecesC-N6 ESD Sextuple Nosepiece ESD,
LV-NU5 Universal Quintuple Nosepiece ESD LV-NBD5 BD Quintuple Nosepiece ESD,
LV-NU5I Intelligent Universal Quintuple Nosepiece ESD D-ND6 Sextuple DIC Nosepiece
LV-NU5AI Motorized Universal Quintuple Nosepiece (High-durability motorized 5-hole universal nosepiece)
Episcopic IlluminatorsLV-UEPI-N
High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1
Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable), accepts ø 25 mm filter (LV-C-LCB), polarizer/analyzer; equipped with noise terminator

LV-UEPI2
High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1
Fluorescence LED light source D-LEDI (with light adjustment (PC controllable)) *option
Bright/darkfield switch and linked aperture stop (centerable),
field diaphragm (centerable), automated optical element switching feature matched to brightfield, darkfield, and epi-fluorescence switch Accepts ø 25 mm filter (LV-C-LCB), polarizer/analyzer, λ plate, excitation light balancer; equipped with noise terminator
LV-UEPI2A
High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1
Fluorescence LED light source D-LEDI (with light adjustment (PC controllable)) *option
Motorized operation and control of illumination selector turret Motorized aperture stop linked to bright/darkfield selector (automatic optimization matched to objective lens), field diaphragm (centerable)
Accepts ø 25 mm filter (LV-C-LCB), polarizer/analyzer, λ plate, excitation light balancer; equipped with noise terminator
Diascopic IlluminatorBuilt-in high color-rendering LED Lamphouse C-LL-I (50,000 hours of life) (Fly Eye optical system) *1
Internal aperture, field diaphragm, filter (45C-LCB); transmitted/reflected selector switch
Eyepiece tubesLV-TI3 trinocular eyepiece tube ESD (Erected image, FOV: 22/25), LV-TT2 TT2 tilting trinocular eyepiece tube (Erected image, FOV: 22/25), P-TB Binocular Tube (Inverted image, FOV: 22), P-TT2 Trinocular Tube (Inverted image, FOV: 22)
StagesLV-S32 3x2 stage (Stroke: 75 x 50 mm with glass plate) / LV-S32SGH slide glass holder LV-S64 6x4 stage (Stroke: 150 x 100 mm with glass plate), LV-SRP P revolving stage
NIU-CSRR2 Ni-U right handle rotatable ceramic stage (Stroke: 78 x 54 mm), C-CSR2S right handle stage (Stroke: 78 x 54 mm: Used with stage adapter LV-SAD)
CondensersLWD achromat condenser (brightfield), LV-CUD U condenser dry (phase contrast, diascopic DIC, darkfield), Achromat 2x-100x slide condenser (brightfield), DF dry condenser (darkfield), and others
EyepiecesCFI eyepiece series
Objective lensesIndustrial Microscope CFI60-2/CFI60 optical system Objective lens series: Combinations in accordance with the observation method
ESD performance1,000 to 10V, within 0.2 sec. (excluding certain accessories)
Power consumption0.7 A / 58 W *20.7 A / 58 W *2
WeightApprox. 9 kgApprox. 10 kg

*1: Estimated value based on Nikon regulations.
*2: Reference value based on Nikon regulations.

LV100ND LED
LV100NDA LED

Produits associés

ECLIPSE-LV150NA-and-150N_LEDlamp+LV150

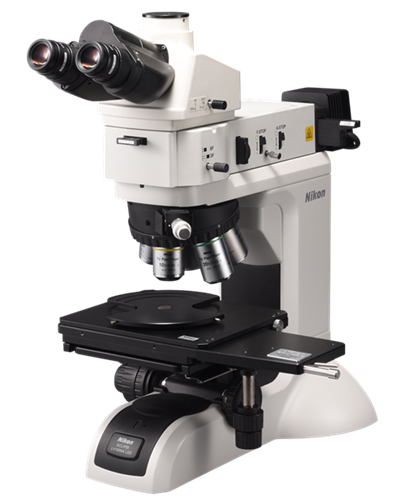

ECLIPSE LV150NA et LV150N
