Offrant des vitesses de mesure plus de six fois supérieures à celles des CMM traditionnelles, une installation directe en environnement de production et une programmation intuitive, les stations APDIS IQ établissent une nouvelle référence en matière de productivité, de flexibilité et de simplicité pour les systèmes CMM. Il est possible d’effectuer des mesures de précision des caractéristiques sans adaptateurs, sondes ni revêtements, avec une grande précision et une excellente répétabilité, ce qui permet d’obtenir rapidement et facilement des informations utiles au contrôle qualité là où cela est nécessaire.
Pas d’adaptateurs, pas de revêtements, pas de cibles de référence.Installation rapide, mesures rapides.
Mesurez uniquement ce qui est nécessaire, exactement là où vous en avez besoin, et selon vos exigences. Retour d’information et analyse en temps réel pour une identification plus rapide des problèmes.

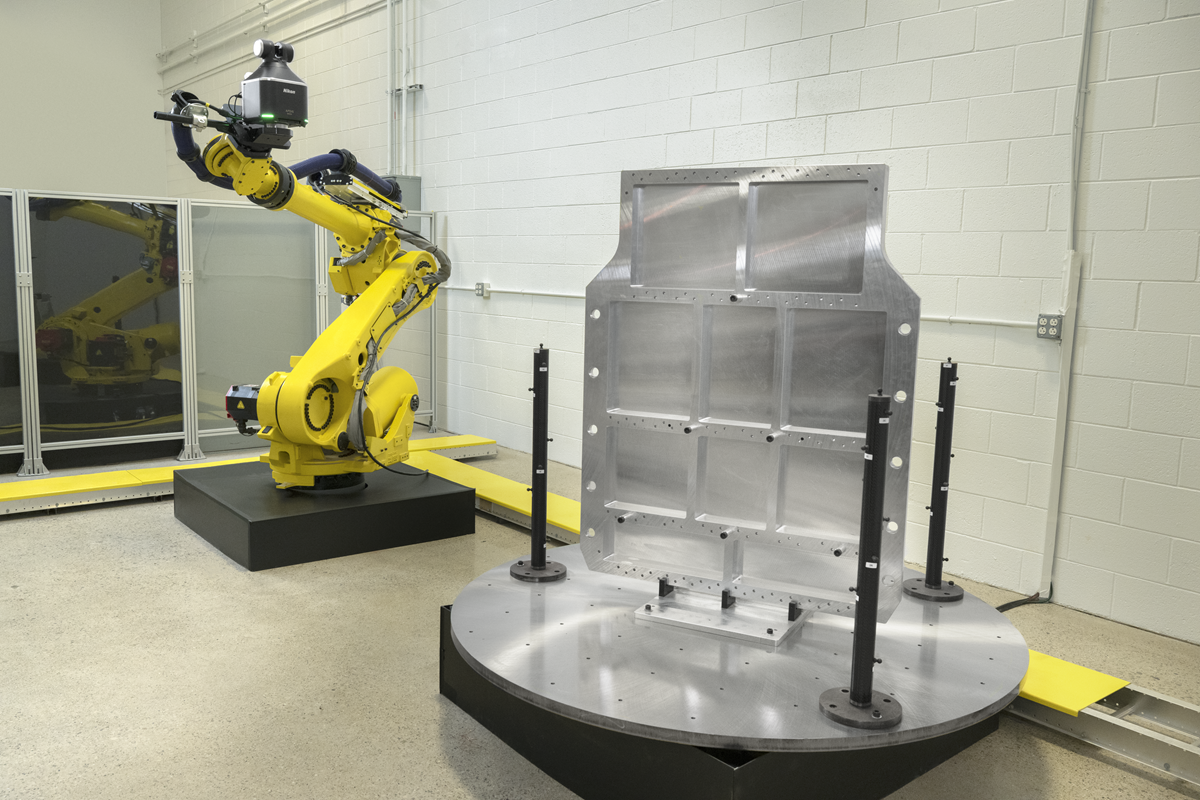

Installation dans une salle de métrologie ou en atelier. Un contrôle qualité disponible là où il est nécessaire, quand il est nécessaire. Une programmation simplifiée et une configuration minimale.

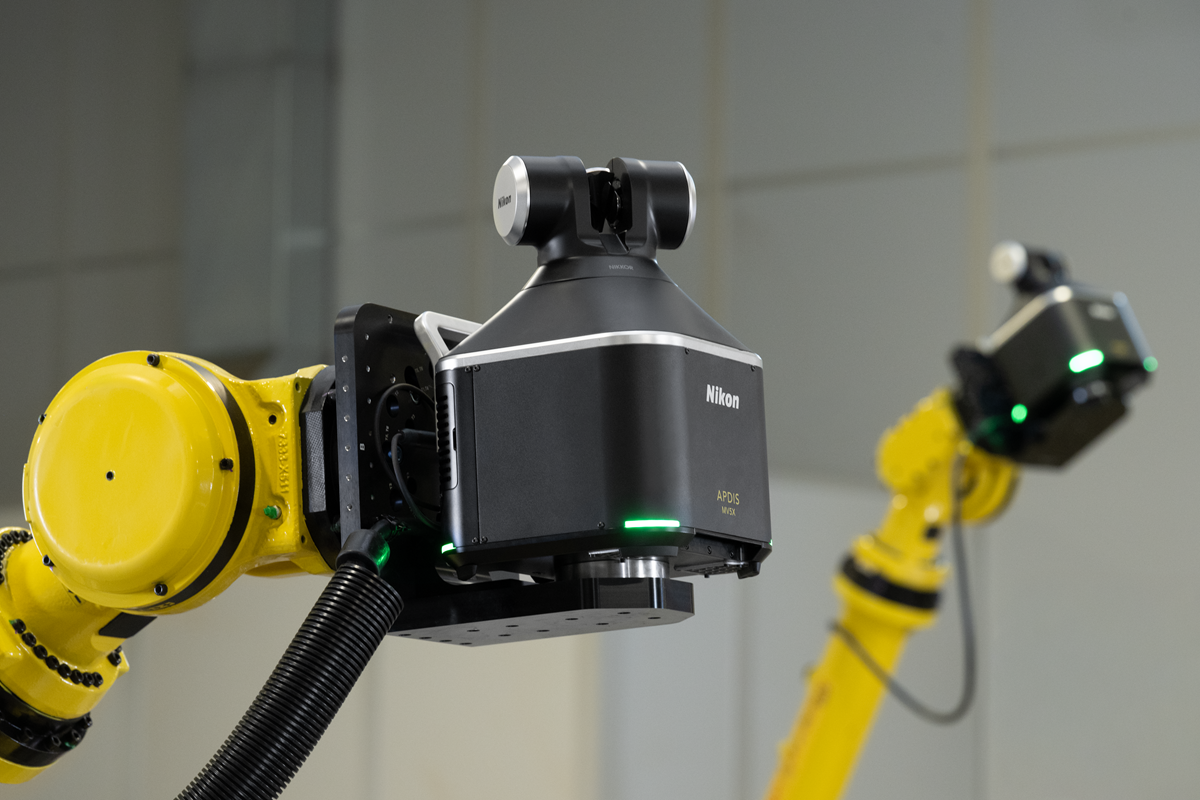

La technologie APDIS Laser Radar permet d’effectuer des mesures rapides, automatisées, précises et fiables. Grâce au tout dernier Laser Radar MV5X, les stations IQ tirent pleinement parti de la rapidité et de la précision de cette technologie.
Un alignement est effectué par rapport au dispositif de fixation à chaque position de mesure, ce qui permet d’éliminer les variations liées au robot des résultats. Grâce à des positions robotisées simplifiées et préprogrammées, les modifications et les ajouts ne nécessitent aucune programmation du robot.

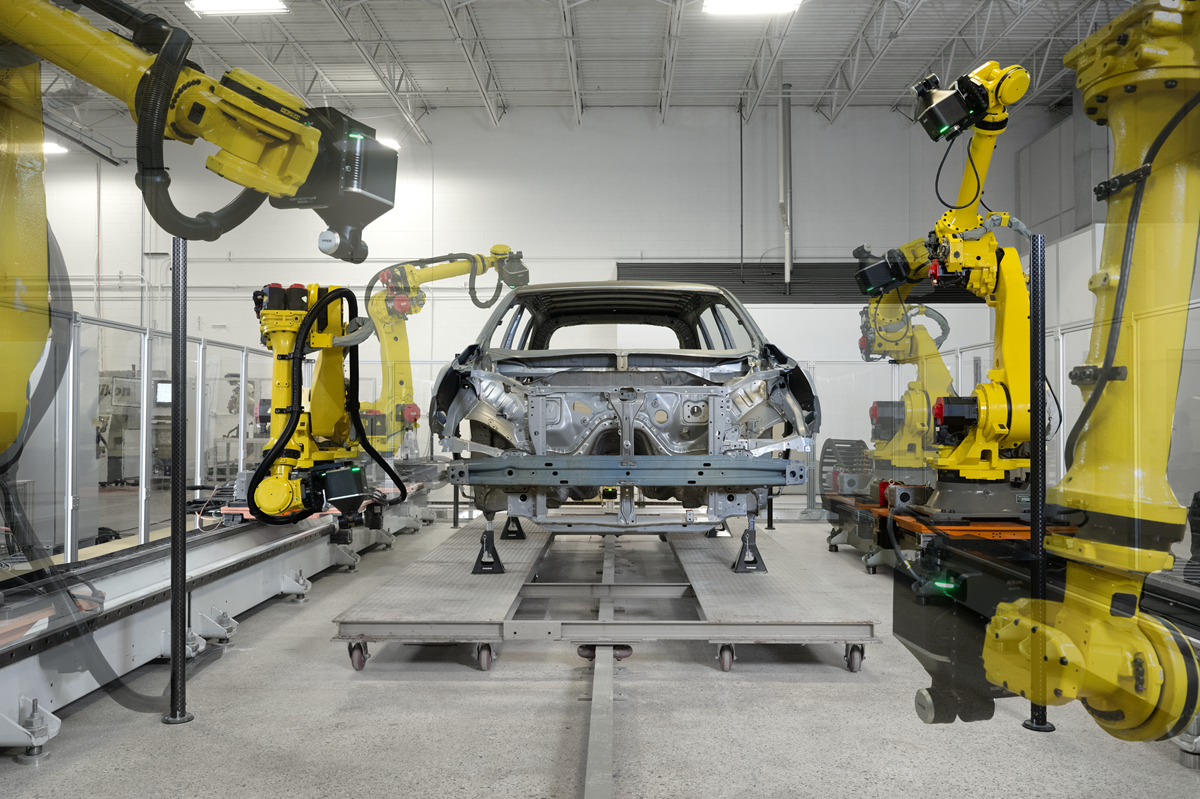

Aussi à l’aise dans un atelier que dans une salle de métrologie, les stations APDIS IQ offrent une grande souplesse d’installation et de mesure.

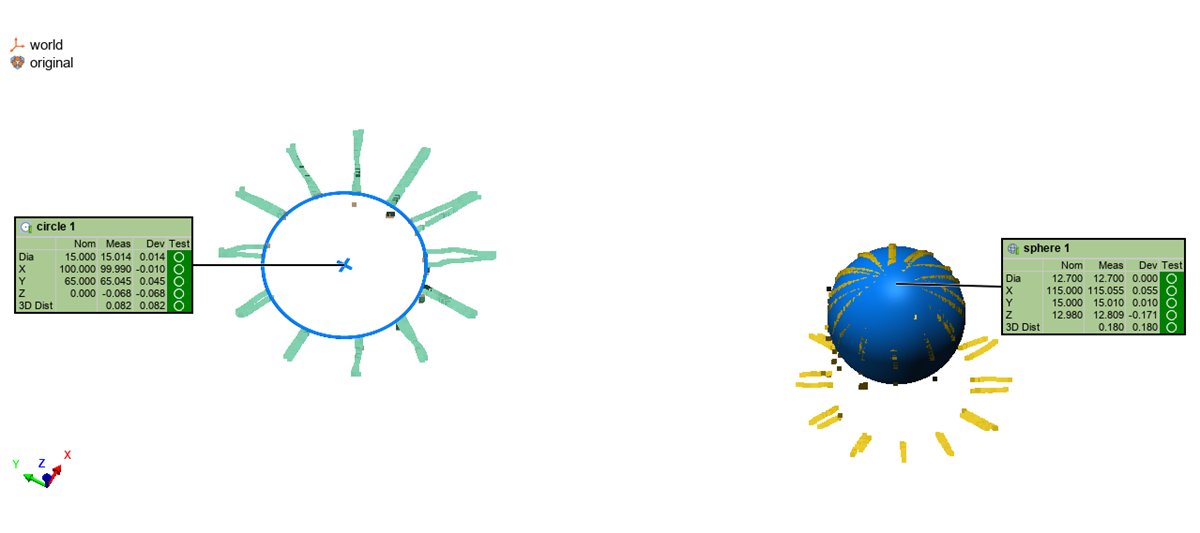

Mesurez 1 ou 1 000 caractéristiques, le tout avec des ensembles de données réduits pour une analyse efficace, et ce, sans avoir besoin d’adaptateurs ni de cibles.

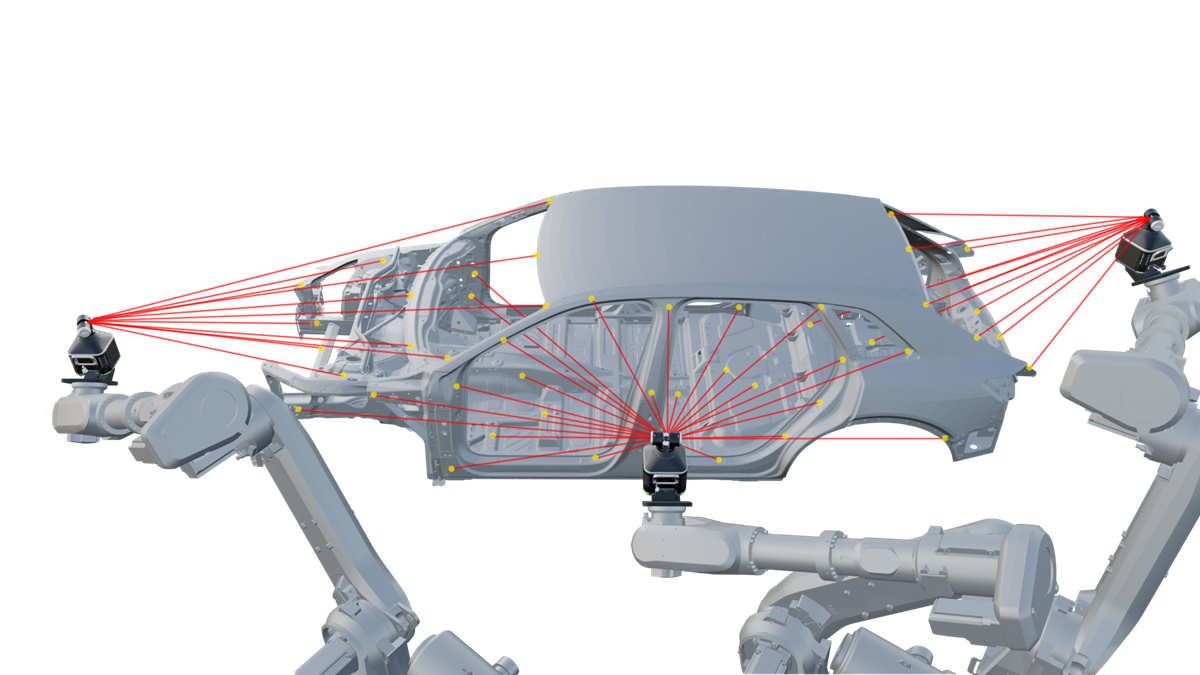

Grâce au large champ de vision du Laser Radar MV5X, les stations APDIS IQ offrent une excellente couverture des caractéristiques, permettant même de mesurer des éléments inaccessibles aux autres technologies.
Grâce à une grille de positions robotiques préprogrammée et à la grande distance de sécurité du système, le Laser Radar et le robot n’ont jamais besoin de s’approcher des pièces, ce qui élimine tout risque de collision accidentelle et de dommages. Grâce à leur certification internationale en matière de sécurité, les stations IQ garantissent la sécurité des opérateurs, quel que soit leur lieu d’installation.
Qu’elles soient petites ou grandes, les stations IQ offrent des options adaptées à un large éventail de composants et de secteurs d’activité. La série R permet des installations compactes pour les composants de petite taille, tels que les portières de voiture ou les bacs de batterie, tandis que la série DR est conçue pour un châssis CEB complet ou tout autre composant de grande taille dans un large éventail de secteurs. Grâce à la flexibilité du Laser Radar et à sa conception, il est possible d’apporter des modifications adaptées à votre application spécifique. N’hésitez pas à nous contacter ci-dessous pour découvrir comment nous pouvons vous aider à optimiser votre processus de métrologie.
| Nom | Configuration | |

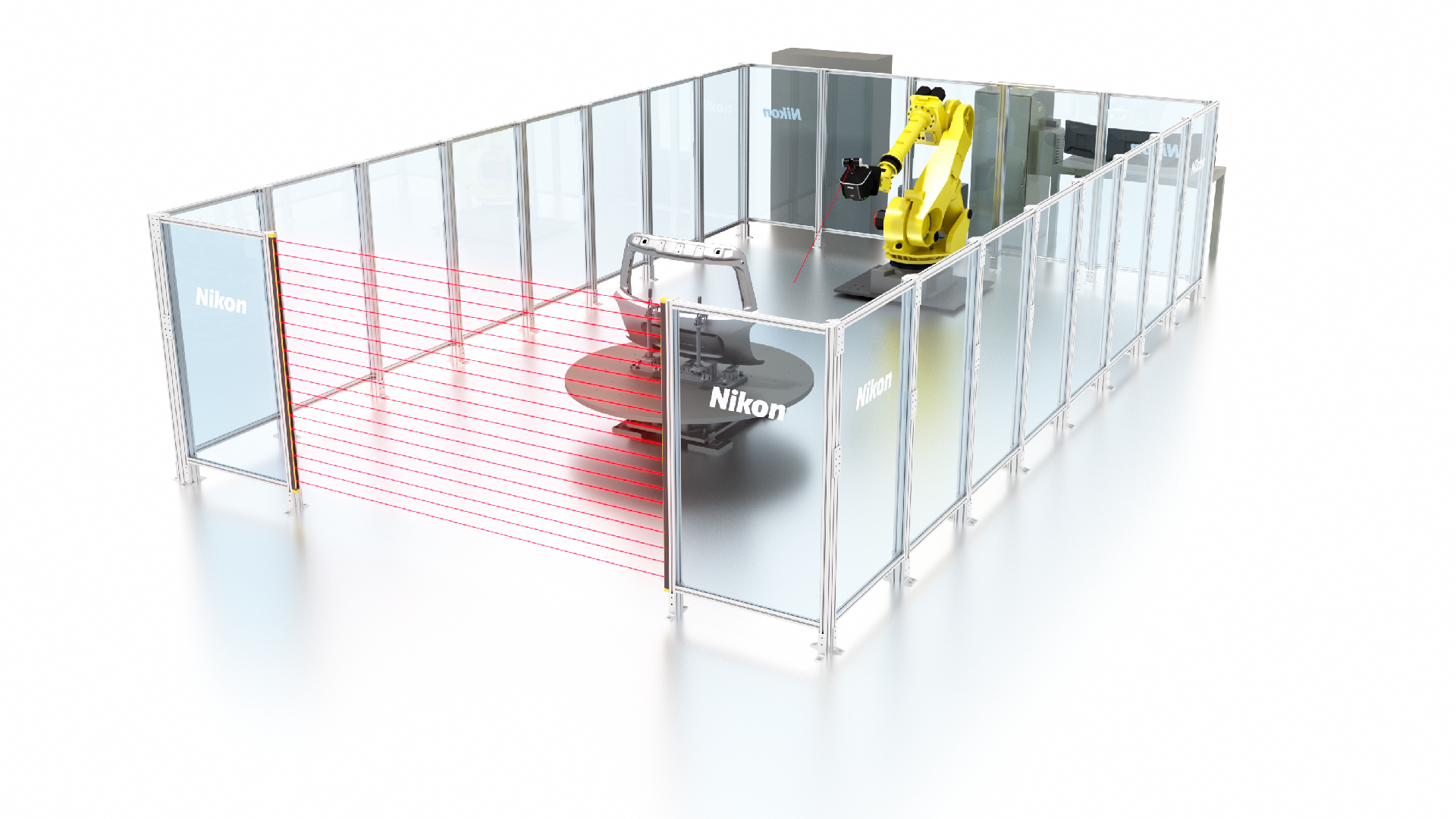

| Série R | R180S | Robot et plateau tournant 1 x MV5X |

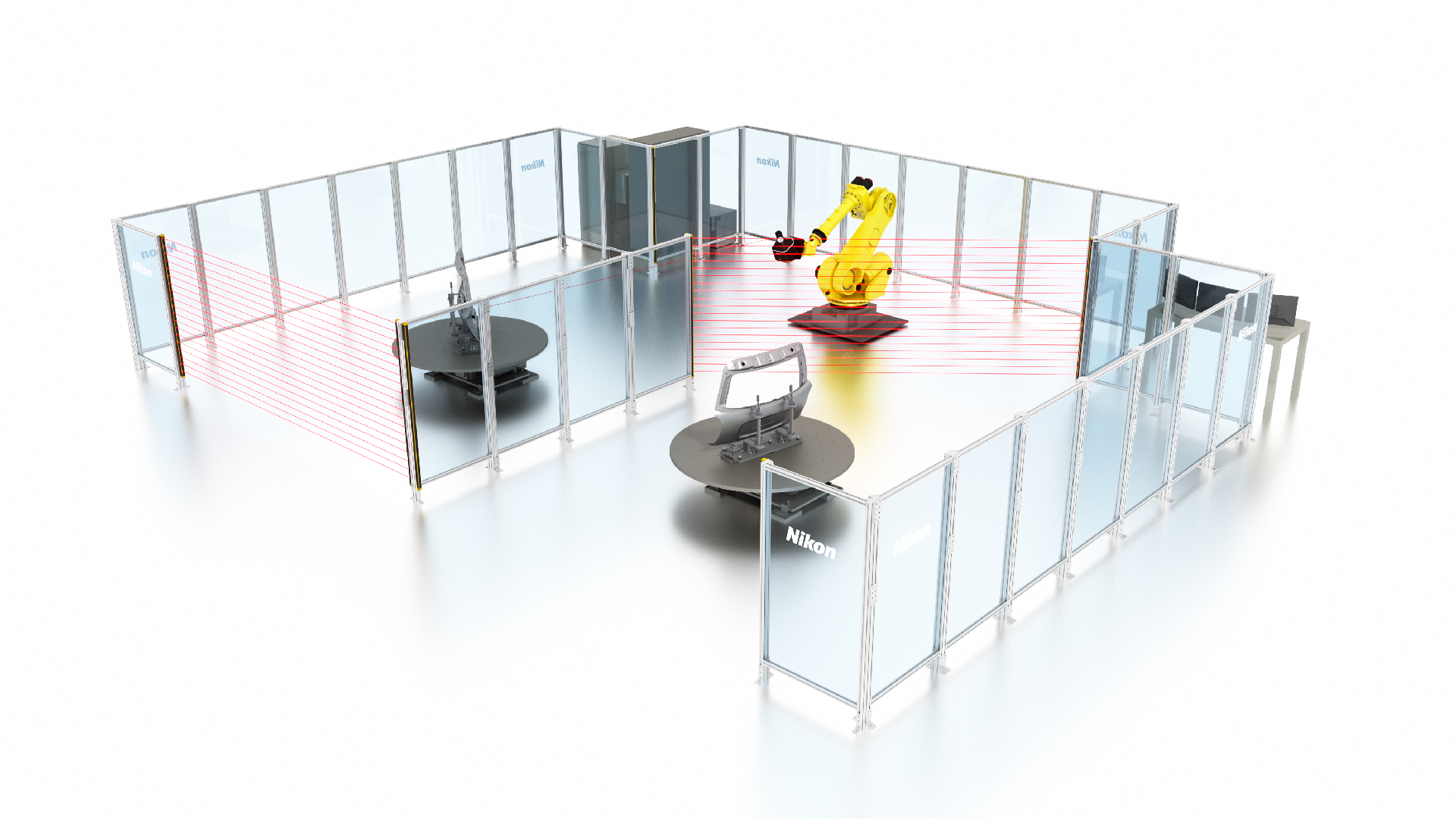

| R180D | Robot et plateau tournant double 1 x MV5X |
|

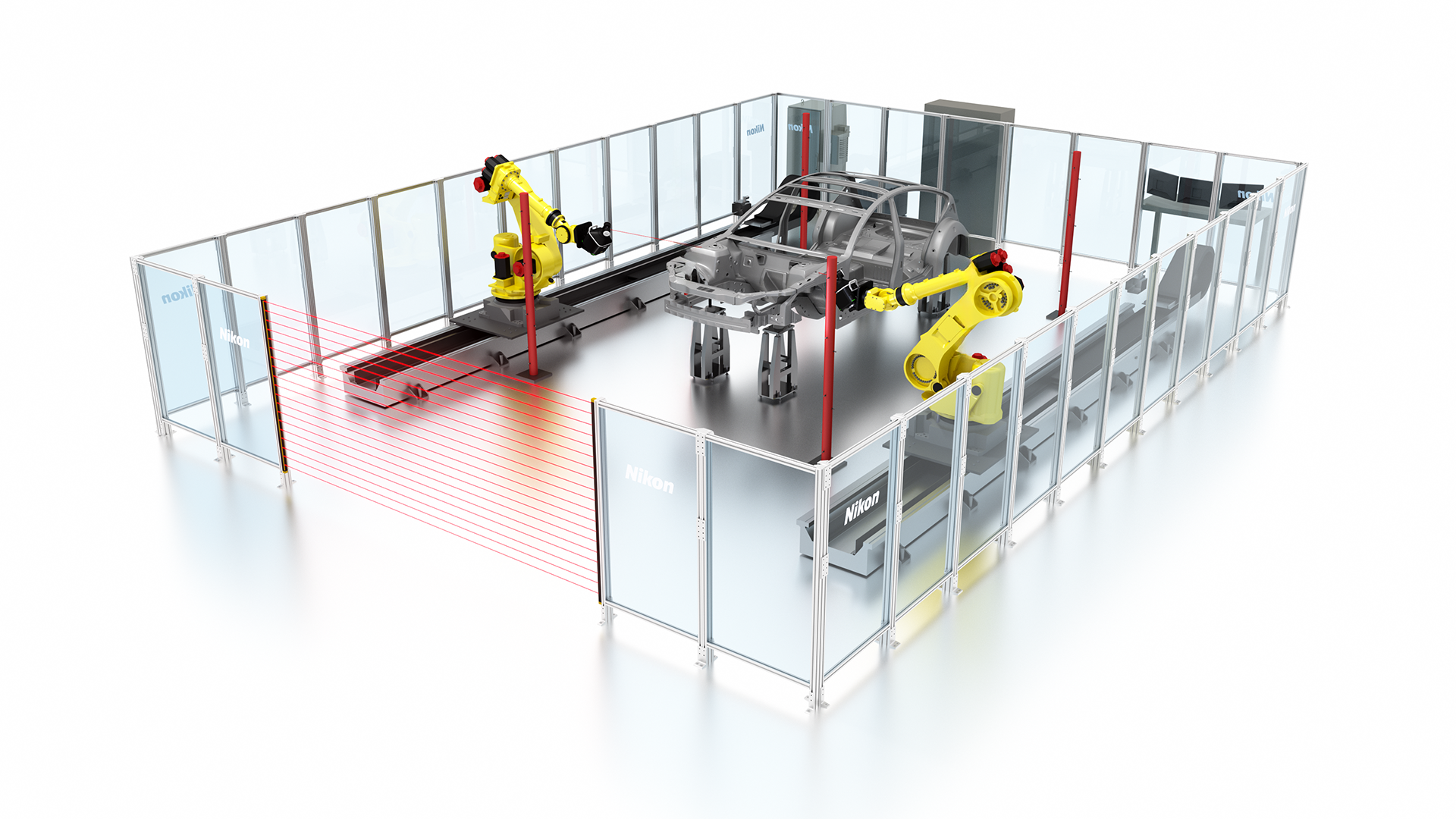

| Série DR | DR600 | Robot double sur rails 2 x MV5X |

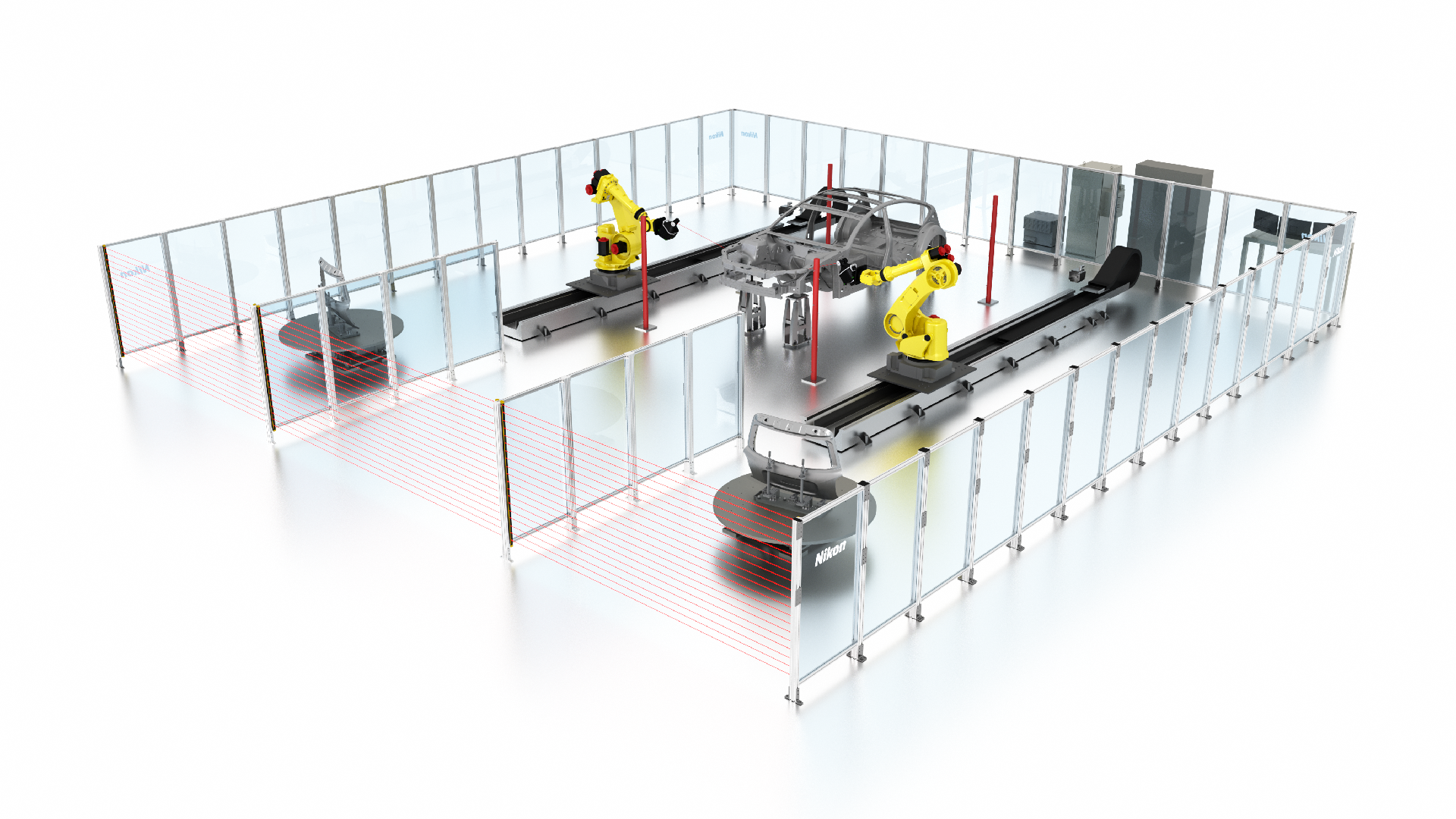

| DR600T | Robot double sur rails 2 x MV5X |
| Nom | Dimensions de l’installation* (mm) | Volume de mesure* (mm) | Diamètre du plateau tournant (mm) | Course du rail ***(mm) | |||||
| L | l | H | X | Y | Z | ||||
| Série R | R180S | 8000 | 5000 | 4000 | 1800 | 1800 | 2200 | 1800 | S/O |
| R180D | 9000 | 11000 | 4000 | 2 x 1800 | 2 x 1800 | 2 x 2200 | 1800 | S/O | |
| Série DR | DR600 | 11000 | 8000 | 4000 | 9000 | 4000 | 3000 | S/O | 6000 |
| DR600T | 13000 | 13000 | 4000 | 9000 + 2 x 1800 | 4000 + 2 x 1800 | 3000 + 2 x 1800 | 1800 | 6000 | |
* Hauteur de la clôture et hauteur minimale de dégagement
** Volume intérieur approximatif
*** La course du rail peut varier en fonction du rail utilisé
Si vous souhaitez obtenir plus de détails sur ce produit ou une description plus complète, notre équipe d’experts peut vous apporter un complément d’information et, si nécessaire, organisera une visite sur site.Décrivez-nous votre projet en détail et nos spécialistes vous donneront des conseils sur le système d’inspection qui répondra à vos besoins.Veuillez remplir le formulaire ci-contre et nous vous contacterons dans les plus brefs délais.
