ECLIPSE MA100N

Le microscope inversé ECLIPSE MA100N de Nikon est abordable, polyvalent, compact et modulaire. Il est idéal pour les techniques optiques de contraste épiscopique en association avec des accessoires de caméras d’imagerie numérique. Il est parfaitement adapté à l’inspection des matériaux métallurgiques dans de nombreuses applications industrielles.

Microscope métallurgique inversé, compact, robuste et facile à utiliser

Les optiques Nikon CFI60-2 d’excellente qualité fournissent des images parfaites aux deux oculaires et au port proposé en option pour les caméras d’imagerie numérique avec logiciel d’analyse de Nikon. La conception du microscope permet des techniques complémentaires de contraste optique.

Nikon ECLIPSE MA100N

Le microscope inversé MA100N à éclairage épiscopique est idéal pour l’inspection régulière des matériaux et des composants industriels, ainsi que pour la recherche et le développement.

Série d’optiques CFI60-2 de Nikon

La conception originale de Nikon autorise des techniques de contraste optique nettes et à fort contraste, en fond clair et en polarisation simple (POL).

Appareil photo Nikon Digital Sight

Tous les appareils photo Nikon Digital Sight capturent avec précision les images d’un échantillon et les transmettent au logiciel de traitement d’images de la suite NIS-Elements.

Points clefs du produit

Série d’optiques CFI60-2 de Nikon

La série de lentilles objectifs CFI60-2 TU Plan EPI de Nikon offre le nec plus ultra en matière de grande distance frontale, ainsi qu’un système avancé de correction des aberrations chromatiques.

Éclairage à LED, bloc compact

Un illuminateur à LED dédié est intégré, garantissant une longue durée de vie, une faible consommation d’énergie et un éclairage diffus, évitant les effets d’ombre indésirables. Le microscope MA100N bénéficie d’une fabrication solide, compacte et résistante.

Accessoires pour composants modulaires

Les composants optiques sélectionnés correspondent à l’application de l’utilisateur. Le microscope MA100N dispose en option d’un troisième chemin optique vers un port de l’appareil photo Nikon Digital Sight. La suite logicielle NIS-Elements de Nikon assure l’analyse des images.

Platine, porte-objets modulaires

Le microscope MA100N est doté de platines à trois plateaux pour déplacer l’échantillon sans le faire glisser. Le modèle à platine simple dispose d’une platine à mouvements croisés en option et de plusieurs porte-objets.

Fonctions clefs

Échantillons métallurgiques dans tous les secteurs de l’industrie

Le microscope MA100N est idéal pour l’examen de composants manufacturés et de sections transversales polies d’échantillons métallurgiques issus de tous les secteurs industriels. Grâce à la capture et à la quantification d’images numériques, l’instrument convient parfaitement à l’analyse de la nodularité de la fonte et des flocons de graphite, ainsi qu’à la mesure de la taille des grains métalliques.

Série MA de microscopes inversés

Série Digital Sight

NIS Elements

OptiquesSystème CFI60/CFI60-2
Image d’observationImage renversée
Méthode d’observationFondufb01 clair et polarisation (avec set MA P/A polarisateur/analyseur simple)
Mise au pointTourelle de mise au point (ufb01xplatine), coaxial grossier/ufb01bouton de réglage de course 8,5-mm
(Réglage grossier 37,7mm par tour, ufb01Réglage de 0,2 mm par tour)
TourelleTourelle Fondufb01 clair 5-positions
PlatineMA-SR-N Platine N rectangulaire 3 plateaux : 50u00d7Course de 50 mm (inclut deux inserts de platine (u00f820 mm et 40 mm) et poignée de contrôle coaxial du côté droit
La conception 3 plaques permet de déplacer la surface entière. Inserts de platine en option : MA-SRSH1
Dispositif de porte-objet 1 avec ouverture de u00f815 mm ou porte-objet 3 MA-SH3 avec ouverture réglable de 2 mm à 32 mm
Platine simple MA-SP-N N : 188u00d7310 mm - Comprend deux inserts de platine (1) insert de platine en acrylique transparent avec une ouverture de u00f830 mm, (2) insert de platine en acrylique transparent avec une ouverture en forme de croissant (largeur 30 mm) pour permettre la rotation des objectifs à fort groufb01ssissement.
Inserts de platine en option : Porte-échantillon 1 MA-SRSH1 avec ouverture de 15 mm ou Porte-échantillon 3 MA-SH3 avec ouverture réglable de 2 à 32 mm.
Accepte la platine mécanique amovible TI-SM
Platine mécanique TS2-S-SM : course 126 mmu00d778mm, la poignée peut être fixée sur le côté droit ou gauche de la platine simple
Porte-objets en option pour ufb01 la platine mécanique amovible : Porte-échantillon 1N MA-SH1-N (ouverture de u00f815 mm)
Porte-échantillon 2N MA-SH2-N (ouverture de u00f830 mm), ou porte-échantillon universel C-S-HU (ouverture réglable de 30 à 65 mm)
ÉclairageAlimentation interne source lumineuse LED blanche, condenseur intégré (actionné par levier), possibilité d'insérer un lter de u00f825 mmufb01
Châssis binoculaireBinoculaire Siedentopf intégré, angle d'inclinaison de 45° et réglage interpupillaire de 50 à 75 mm, port de fixation de caméra, oculaire/Port : 100/0:0/100
Consommation de courant (max.)15 W
Dimensions externes229u00d7551u00d7404 mm (lu00d7pu00d7h)
PoidsEnviron 10 kg
MA100

Produits associés

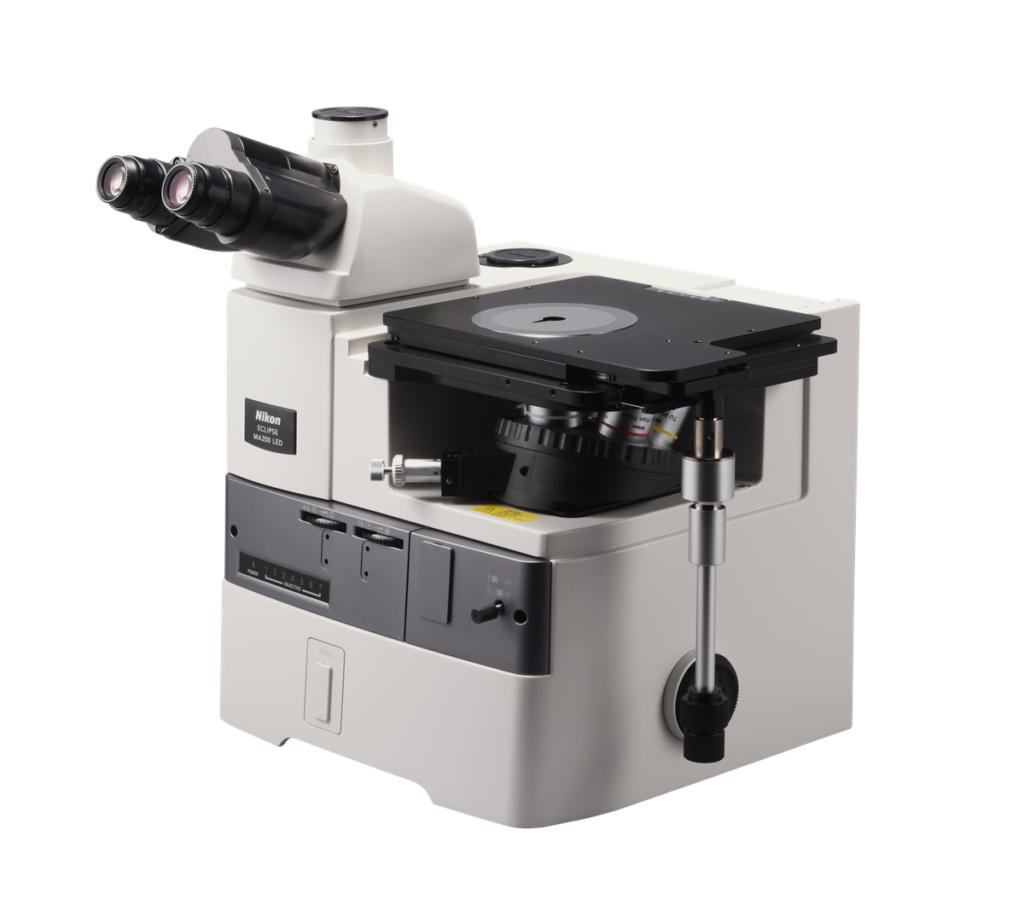

ECLIPSE MA200
