ECLIPSE LV100NDA y LV100ND

La serie ECLIPSE LV100NDA y LV100ND de microscopios verticales, modulares y flexibles de Nikon está diseñada para técnicas de contraste óptico episcópico y diascópico. Los instrumentos se pueden suministrar con accesorios de cámara de imágenes digitales y son ideales para la inspección de materiales en muchas aplicaciones industriales.
ECLIPSE-LV100NDA-LV100ND_LEDlamp+LV100ND

Microscopios verticales modulares, manuales y motorizados

La magnífica óptica de Nikon CFI60-2 ofrece inmejorables imágenes a los dos oculares y a las cámaras de imagenología digital de Nikon con software de análisis Gracias al diseño modular, el microscopio universal permite utilizar técnicas de contraste óptico complementarias en un solo soporte para microscopio.

Nikon ECLIPSE LV100NDA y LV100ND

Estos microscopios con iluminación episcópica y diascópica están destinados a la inspección de materiales y componentes industriales, así como a aplicaciones de investigación y desarrollo.

Serie óptica Nikon CFI60-2

El innovador diseño de Nikon permite técnicas de imagen claras, que incluyen alto contraste, campo claro, campo oscuro, polarización (POL), contraste de interferencia diferencial (DIC) y contraste óptico de interferometría de doble haz.

Cámaras Digital Sight Nikon

El amplio rango de cámaras Digital Sight pueden capturar imágenes de una muestra y llevarlas al software de procesamiento de imágenes en el paquete NIS-Elements junto con los datos del microscopio sobre el lente de objetivo utilizado, la configuración del aumento y la intensidad de luz.

Puntos destacados del producto

Métodos universales de contraste óptico

Luz reflejada: campo claro, campo oscuro, polarización (POL), contraste de interferencia diferencial (DIC), epi-fluorescencia e interferometría de doble haz.

Luz transmitida: campo claro, campo oscuro, polarización (POL), contraste de interferencia diferencial (DIC) y contraste de fase.

Accesorios de componentes modulares

Desde la lámpara hasta los oculares, se seleccionan los componentes para que sean compatibles con la aplicación del usuario. Esto incluye soportes, platinas, objetivos, revólveres portaobjetivos, cabezales ópticos, oculares, cámaras digitales, filtros y accesorios de técnicas de contraste.

Comunicación digital inteligente

LV100NDA detecta y controla el valor del lente del objetivo, la posición, la intensidad de la luz, la apertura y el contraste a través del software de Nikon.

LV100ND detecta y reporta en el lente objetivo mediante LV-NU5I y LV-INAD.

Diseño ergonómico

El posicionamiento óptimo de los controles del operador y un tubo ocular de ángulo variable permiten un trabajo sin fatiga, proporcionando una imagen correcta hacia arriba y hacia la derecha para observar correctamente materiales, semiconductores y componentes industriales.

Funciones principales

Microscopios verticales Serie LV-N

Serie Digital Sight

NIS Elements

Unidad base:Altura máxima de la muestra: 38 mm (cuando se utiliza con el revólver portaobjetivos LVNU5AI U5AI y la platina LV-S32 3x2/LV-S64 6x4)
* 73 mm cuando se usa con un elevador de columna y una fuente de alimentación interna de 12V y 50W para el regulador de intensidad, mandos de ajuste fino y grueso
Izquierda: ajuste aproximado y fino/Derecha: ajuste aproximado, recorrido de 40 mm Ajuste aproximado: 14 mm/vuelta (con ajuste de par, mecanismo de reenfoque)
Ajuste fino: 0.1 mm/vuelta (1 u03bcm/graduación) Intervalos de orificios de montaje de la platina: 70 x 94 (fijado por tornillo 4-M4)
Revólveres portaobjetivosC-N6 ESD Revólver portaobjetivos séxtuple ESD LV-NU5 Revólver portaobjetivos universal quíntuple ESD LV-NBD5 BD Revólver portaobjetivos quíntuple ESD LV-NU5I Revólver portaobjetivos universal quíntuple inteligente ESD
Iluminador episcópico:LV-UEPI-N
LV-LH50PC
Portalámparas precentrado de 12 V y 50 W Conmutador de campo claro/oscuro y tope de apertura vinculado (centrable), diafragma de campo (centrable) Acepta u00f8 filtro de 25 mm (NCB11, ND16, ND4), polarizador/analizador, placa, balanceador de luz de excitación; equipado con terminador de ruido

LV-UEPI2
LV-LH50PC
12V50W Lámpara precentrada HG iluminador de fibra precentrado: C-HGFIE (con ajuste de luz) *opción Interruptor de campo claro/oscuro y tope de apertura vinculado (centrable), diafragma de campo (centrable), función de cambio automático de elementos ópticos adaptados al interruptor de campo claro, campo oscuro y fluorescencia episcópica Acepta u00f8 Filtro de 25 mm (NCB11, ND16, ND4), polarizador/analizador, u03bb placa, balanceador de luz de excitación; equipado con terminador de ruido
Iluminador diascópicoLV-LH50PC Portalámparas precentrado 12V50W (sistema óptico Fly Eye)
Apertura interna. diafragma de campo, filtro (ND8. NCB11); interruptor selector transmitido/reflejado; 12V100W también disponible (opcional)
Tubos oculares:LV-T13 tubo ocular trinocular ESD (Imagen erguida. FOV: 22/25),
LV-TT2 Ocular trinocular basculante TT2 (Imagen erguida. FOV: 22/25).
P-TB Tubo binocular (imagen invertida, FOV: 22), P-TT2 Tubo trinocular (Imagen invertida. FOV: 22)
Platinas:LV-S32 Platina 3x2 (Recorrido: 75 x 50 mm con placa de vidrio) Compatible con ESD
LV-S64 Platina 6x4 (Recorrido: 150 x 100 mm con placa de vidrio) Compatible con ESD
LV-S6 Platina 6x6 (Recorrido: 150 x 150 mm) Compatible con ESD
Oculares:Serie de oculares CFI
Lentes de objetivoMicroscopio industrial CFI60-2/CFI60 sistema óptico Serie de lentes objetivo: Combinaciones de acuerdo con el método de observación.
Rendimiento ESD:1000 a 10V, dentro de 0.2 s. (excluyendo ciertos accesorios)
Consumo de energía:1.2A/75W
PesoAproximadamente 8.6 kg
LV100ND
LV100NDA

Productos relacionados

Software

El software NIS-Elements administra las cámaras Nikon Digital Sight junto con los microscopios Nikon para capturar las mejores imágenes para su procesamiento. Organiza las imágenes capturadas y las procesa lógicamente en un flujo de trabajo fluido.
Descubra el producto
ECLIPSE-LV150NA-and-150N_LEDlamp+LV150

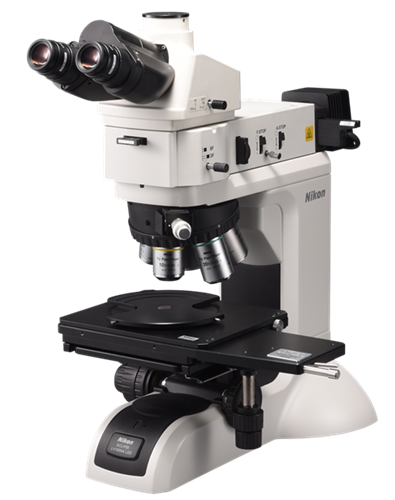

ECLIPSE LV150NA y LV150N
