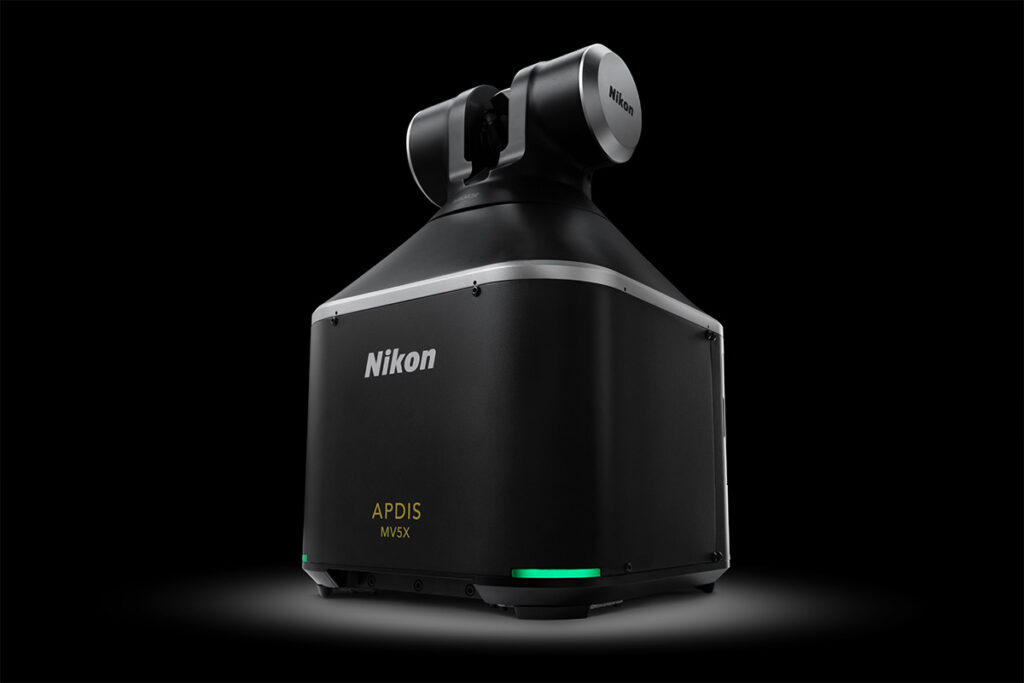

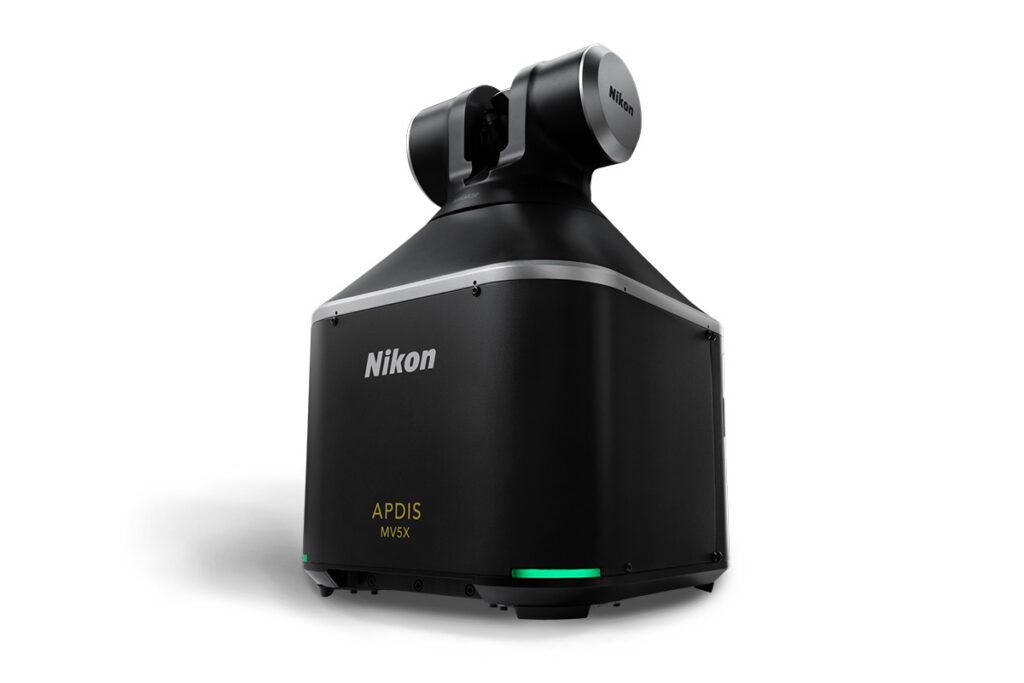

Gracias a su diseño compacto y ligero, MV5X proporciona mediciones ultrarrápidas de características y superficies sin comprometer la precisión, ofreciendo mediciones portátiles y automatizables donde las necesite.
Diseñado para portabilidad, automatización, velocidad y precisión, el MV5X utiliza componentes electrónicos de estado sólido revolucionarios combinados con una amplia experiencia en sistemas ópticos y tecnología de Laser Radar para brindar un sistema de metrología revolucionario.
Mida los detalles a distancia sin la necesidad de sondas portátiles, marcadores ni preparación de las superficies. Automatice las tareas de inspección repetitivas en un amplio rango de aplicaciones de fabricación, industriales y de investigación, incluyendo características difíciles de alcanzar, complejas y sensibles.
El escaneado rápido y la medición eficiente reducen de manera importante los tiempos de inspección en comparación con las técnicas de metrología tradicionales.

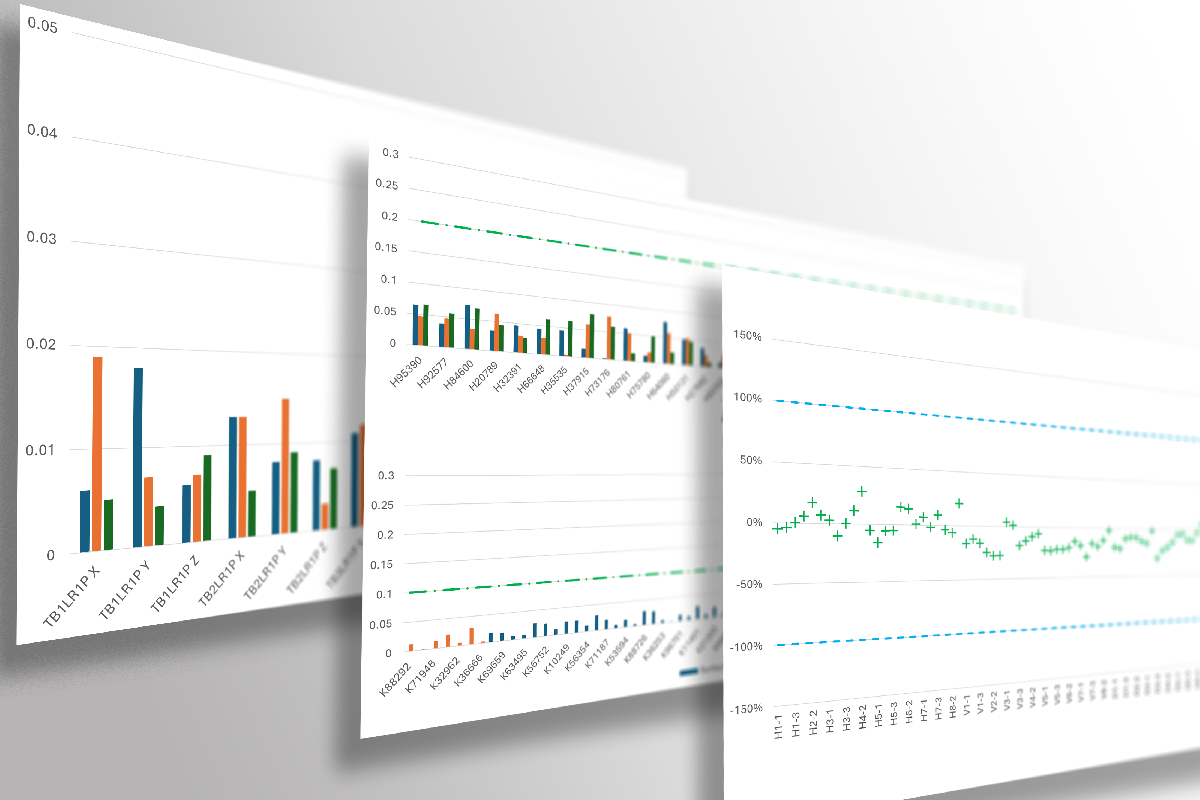

El control del haz preciso y la gran precisión garantizan un rendimiento de medición eficiente sin poner en riesgo la calidad.
MV5X Laser Radar proporciona mediciones automatizadas y semiautomatizadas sin contacto de manera portátil, reduciendo los tiempos de configuración e medición, reduciendo el tiempo de inactividad en la producción y aumentando al máximo la eficiencia.
MV5X proporciona mediciones rápidas y precisas desde su instalación, permitiendo un control de procesos y optimización mejorados, incluso durante las etapas de aumento.
Las mediciones confiables permiten identificar problemas anticipadamente, mejorar el control de calidad y proporcionar datos de retroalimentación y proalimentación para mejorar continuamente el proceso de fabricación.
Utilice el mismo dispositivo en línea, fuera de la línea o directamente en el área de producción para obtener resultados consistentes en todas las etapas de producción.
Laser Radar de Nikon ya se utiliza ampliamente en la industria automotriz, y el MV5X se basa en dicha experiencia. Cubre aplicaciones como la inspección de componentes entrantes, inspección de herramental/troqueles, mediciones detalladas en la sala de metrología, inspección en línea de soldadura, retroalimentación de colocación de pernos, alineación de espacios de soldadura o vehículos, alineación y configuración de la línea de producción.
Laser Radar de Nikon, que se utiliza en muchas áreas de fabricación de la industria aeroespacial, es idealmente adecuado para los grandes volúmenes y requisitos de gran precisión. Abarca aplicaciones tales como la inspección del capó del motor y la góndola, la unión del ala con el fuselaje, la inspección del laminado del fuselaje, la determinación de las uniones del fuselaje, la inspección y el control del laminado del revestimiento del ala, la medición de la colocación de las costillas y los largueros del ala, y el control de la línea de bisagra de los alerones del ala.
Las mediciones precisas, de gran volumen y sin contacto del MV5X, así como su portabilidad, lo hacen ideal para usar en la fabricación de energía renovable. Con aplicaciones como inspección de góndolas de aerogeneradores, inspección de palas de aerogeneradores, alineación de paneles solares, y medición y alineación de reflectores solares.
Es fácil medir superficies delicadas y altamente reflectantes como las que se utilizan en las antenas de satélites con el Laser Radar de Nikon. Cubre aplicaciones como inspección y alineación de conjuntos de reflectores, inspección y alineación de paneles solares e inspección de antenas de radiotelescopios.
Ya sea medir en línea o fuera de línea, de manera automatizada o semiautomatizada, el MV5X se puede utilizar en un amplio rango de aplicaciones de fabricación para garantizar el control de procesos y calidad de piezas medianas y grandes, especialmente aquellas que son complejas de medir utilizando tecnología de mediciones tradicional. Cubre aplicaciones como inspección hojas de metal, inspección de laminado compuesto, inspección de piezas fundidas, y mucho más.

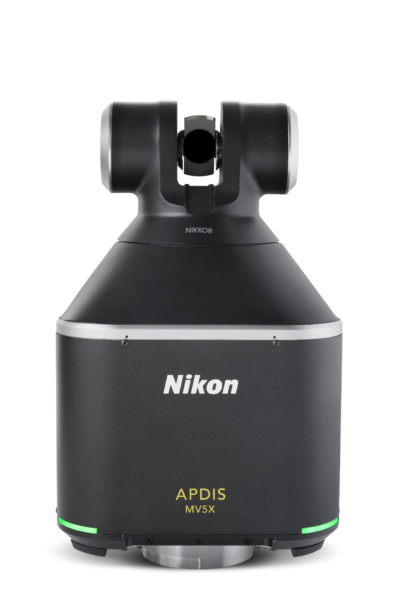

MV5X utiliza componentes electrónicos de estado sólido de vanguardia y sistemas ópticos NIKKOR para reducir la tecnología, a la vez que mantiene la gran precisión y desempeño por los que se conoce al Laser Radar.
MV5X se puede utilizar en un amplio rango de entornos industriales con clasificación IP54 y un rango de temperatura de 5 °C a 50 °C, y se utiliza de igual forma en una sala de metrología que en el área de producción.
MV5X solo necesita que se refleje una fracción de la energía transmitida de regreso al sistema, por lo tanto, incluso las superficies más altamente reflectantes se pueden medir sin ningún recubrimiento o preparación.

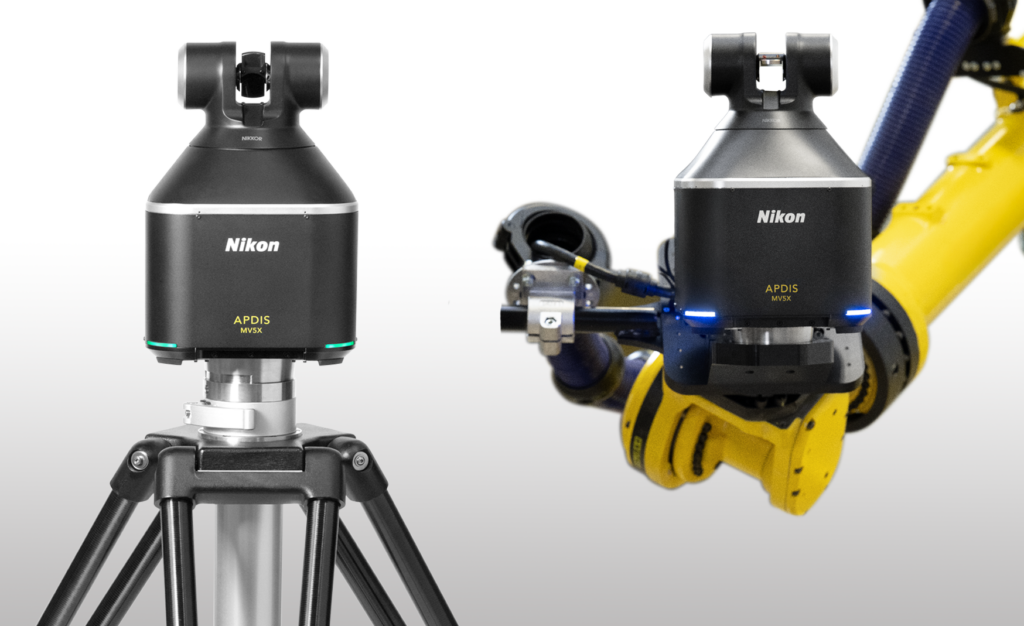

Sí, el MV5X está diseñado para usarse en cualquier orientación, ya sea montado estáticamente, en un robot o en un riel. Esto ofrece gran flexibilidad de instalación y una mejor visibilidad de las características.
Mediante el uso de interferometría heterodina, la medición precisa y sin contacto de casi cualquier superficie es posible, y la temperatura de la superficie del objeto tampoco es un problema, permitiendo la medición segura de objetos fríos o calientes desde una cierta distancia.
| Data Rate | 24000 Hz |
| Measurement Speed *1 | 6000 pts/s scanning |
| Measurement Volume | ~3,000 m3 |
| Laser Safety | IEC Class I (IR) |
| Optics | NIKKOR |
| Weight | <12 kg |
| Dimensions (W x D x H) | 228 mm x 228 mm x 365 mm |
*1 La velocidad exacta depende de la configuración.
| Operating Temperature | 5°C to 50°C |
| Ambient Light | Insensitive to Ambient Light |
| Ingress Protection | IP54 |
| Range *2 | 20μm + 5μm/m |
| Length Accuracy *2 | ~20μm + 19μm/m |
| Scanning *3 | <30μm |
*2 Exactitud proporcionada como error máximo permitido (MPE) de conformidad con ASME B89.4.19 – 2006 verificado en orientación vertical a 20 °C.
*3 Desviación estándar (1σ) de precisión de escaneado del plano de mejor ajuste de 1 a 10 m en una placa de referencia plana
Si desea más información sobre este producto o una descripción más detallada, nuestro equipo de expertos le proporcionará información adicional y, si es necesario, organizará una visita in situ. Háblenos en detalle sobre su proyecto y nuestros expertos le asesorarán sobre el mejor sistema de inspección para satisfacer sus necesidades. Por favor, llene el siguiente formulario y en breve nos pondremos en contacto con usted.
