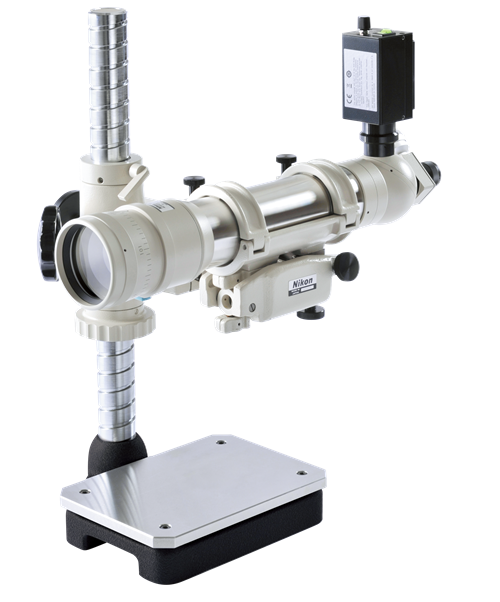

オートコリメータ 6B-LED / 6D-LED

対象物の微小な角度差、振れなどを測定し、真直度、平行度、たわみなどの検査のための測定機です。

正確な光学的角度測定機

回転テーブルや割出し盤の分割精度測定、弾性片などのたわみ測定、基準平面や傾斜基準片に対するサンプル角度のズレ量の測定用途に使用できます。

6B-LEDは明視野型、6D-LEDは暗視野型です。30分の広い測定範囲を高精度で測定できます。

主な特長

2種類のモデルをラインアップ

6B-LEDはレチクルに明視野像を表示。6D-LEDは高コントラストの暗視野像をレチクルに表示します。

球面の曲率半径の測定

オートコリメータを測定対象となる球面に向かい合わせて配置し、先端のレンズの移動量を目盛りから読み取り、レンズの曲率半径を求めることができます。

特長・機能

オートコリメータ

望遠鏡倍率38x
対物レンズ焦点距離:700 mm
有効径:70mm
測定範囲30分(縦横の2軸)
最小読み取り値0.5秒
読取方式視野目盛とマイクロメータ
測定精度測定範囲5分以内:0.5秒
測定範囲30分以内:1秒
視野6B:明視野
6D:暗視野
光源白色LED照明
電源AC100 V 50/60Hz
本機の大きさ 鏡胴外径(保持部):68 mm
全長:約490 mm
重量(本機および本機架台)約30 kg(専用スタンド含む)
