Los sistemas de la serie VOXLS 20 de Nikon ofrecen capacidad de inspección por TC líder en la industria en una huella que ahorra espacio, junto con energías de escaneado de hasta 225 kV convirtiéndolos en una solución ideal para una amplia gama de muestras.
La serie VOXLS 20 de sistemas de TC y rayos X es perfecta para laboratorios de control de calidad y ambientes de producción en donde el espacio es limitado. El sistema está diseñado para brindar precisión y confiabilidad por medio de un manipulador con base de granito de grado metrológico y torres de acero rígido que brindan una calidad excepcional de datos de rayos X y TC en un espacio compacto que cabe por una puerta doble estándar.
La serie VOXLS 20 ofrece la mejor envoltura de inspección de TC mejor en su clase para su tamaño, permitiendo a los usuarios inspeccionar una amplia variedad de muestras dentro de un solo sistema. Con mejoras de escaneado como X.Tend Helical CT, Offset.CT y Panel Shift CT, maximiza la utilización del sistema para lograr un rápido retorno de la inversión y proporciona flexibilidad para adaptarse a las cambiantes necesidades comerciales.

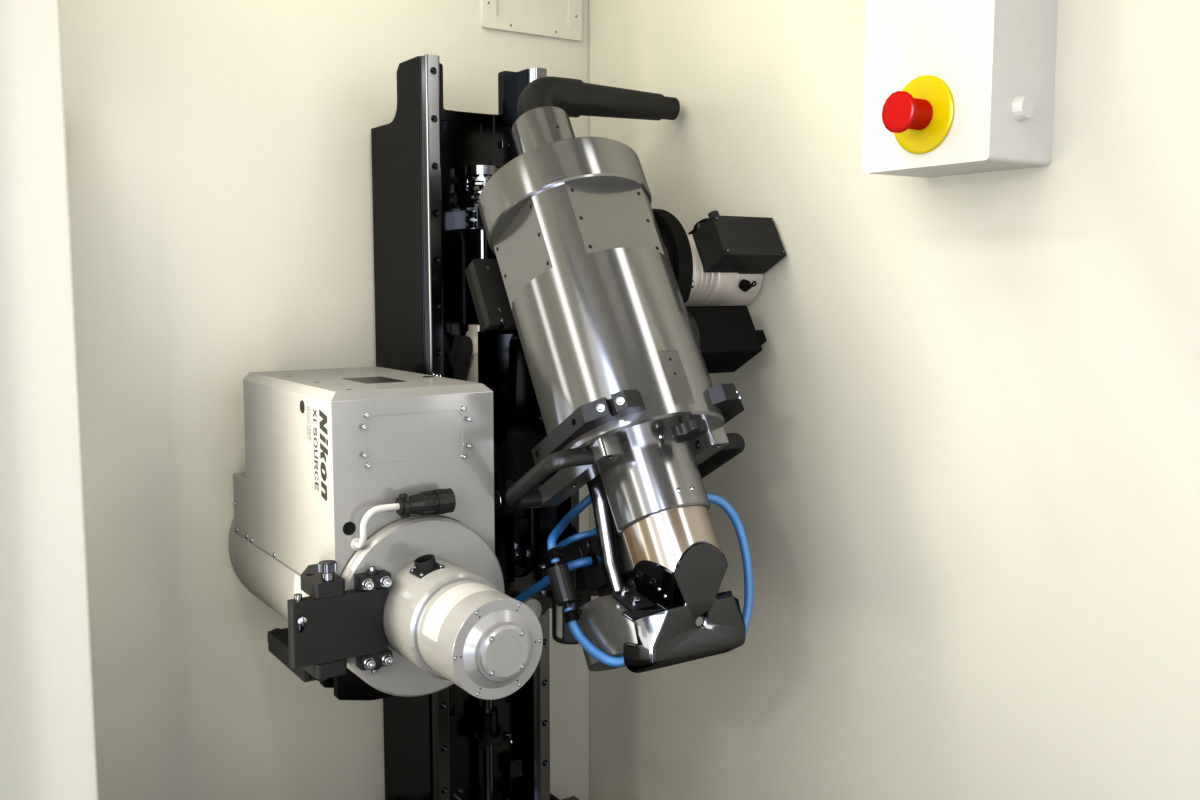

VOXLS 20 C 225 de Nikon ofrece una configuración de fuente doble motorizada que permite a los usuarios seleccionar la fuente óptima para su aplicación. Con solo pulsar un botón, los usuarios pueden cambiar rápidamente entre el objetivo de reflexión de 225 kV para obtener un mayor flujo y productividad, y con el objetivo de transmisión de 160 kV para obtener la mejor resolución posible.

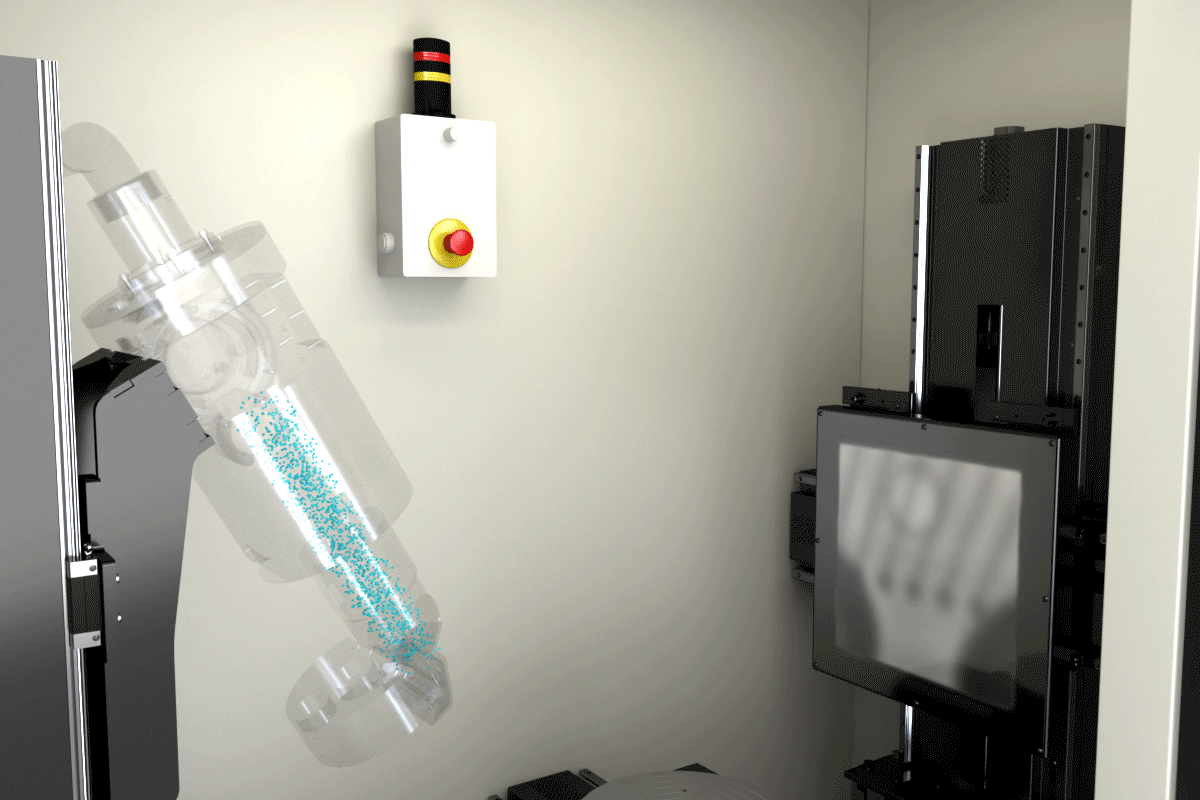

La optimización de la fuente es una innovación multifuncional que se utiliza para garantizar el máximo rendimiento del filamento de la fuente al agilizar el proceso de reemplazo, configuración y optimización continua del filamento. La herramienta mejora el rendimiento de la fuente, prolonga la vida del filamento y reduce el estrés operacional, lo que permite que los usuarios se concentren en alcanzar sus metas de productividad y departamentales.

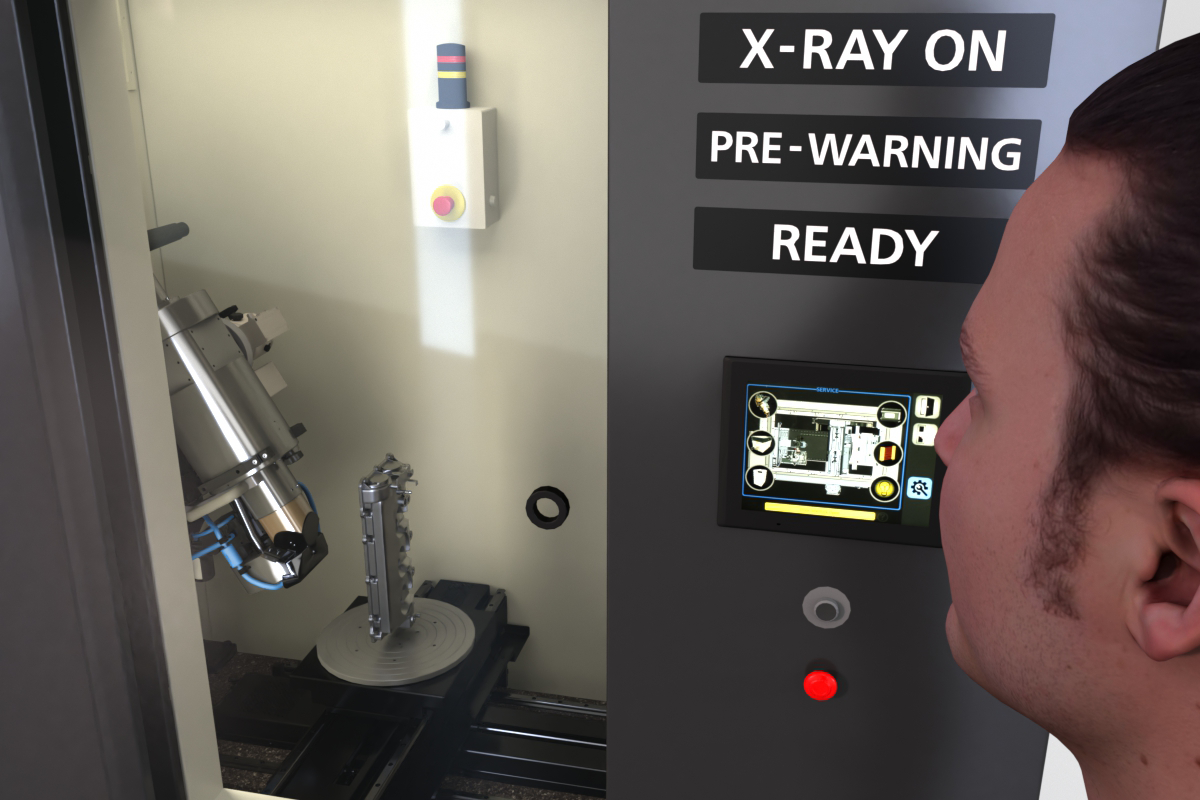

Todos los sistemas de la serie VOXLS 20 priorizan la conveniencia y eficiencia del usuario. Una ventana de visualización grande garantiza el posicionamiento seguro de la muestra, mientras que la puerta motorizada se abre en menos de 4 segundos para minimizar los tiempos de espera y mejorar el flujo de trabajo. Características como el cambiador de filtro y la optimización de la fuente simplifican aún más la operación y el mantenimiento, lo que permite una experiencia altamente eficiente y satisfactoria.

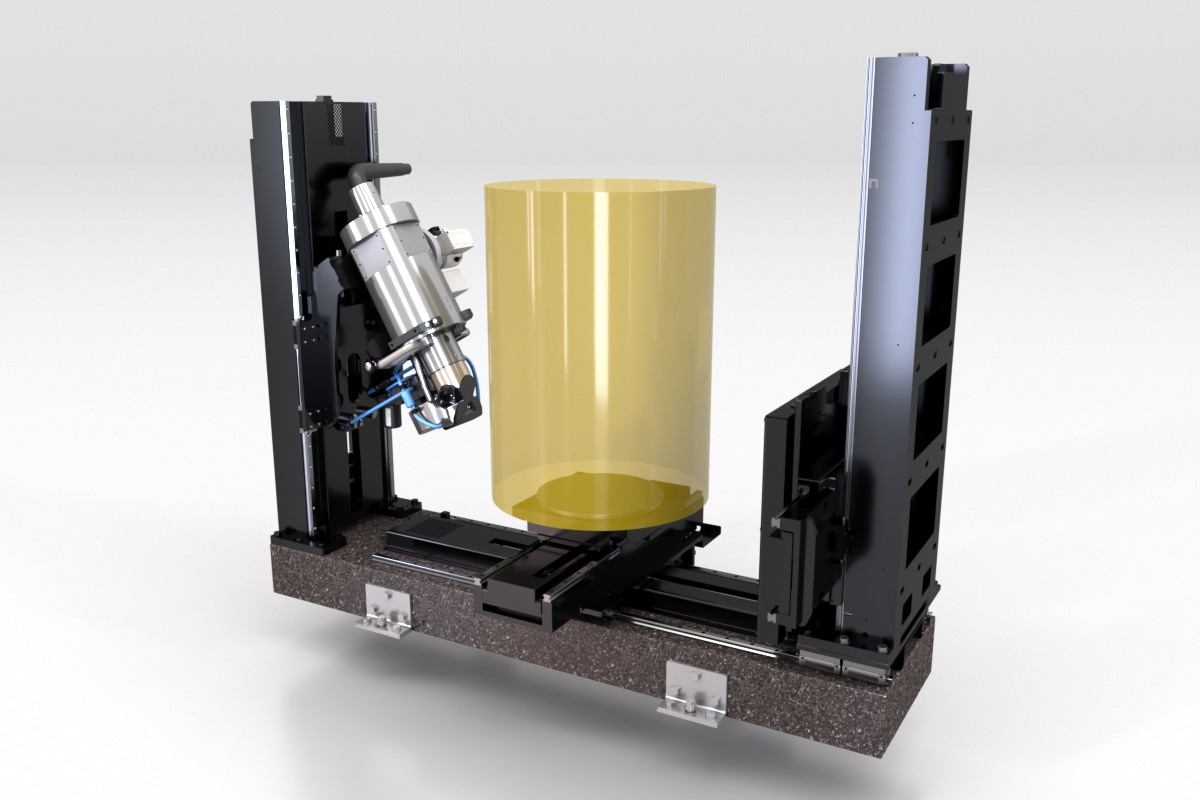

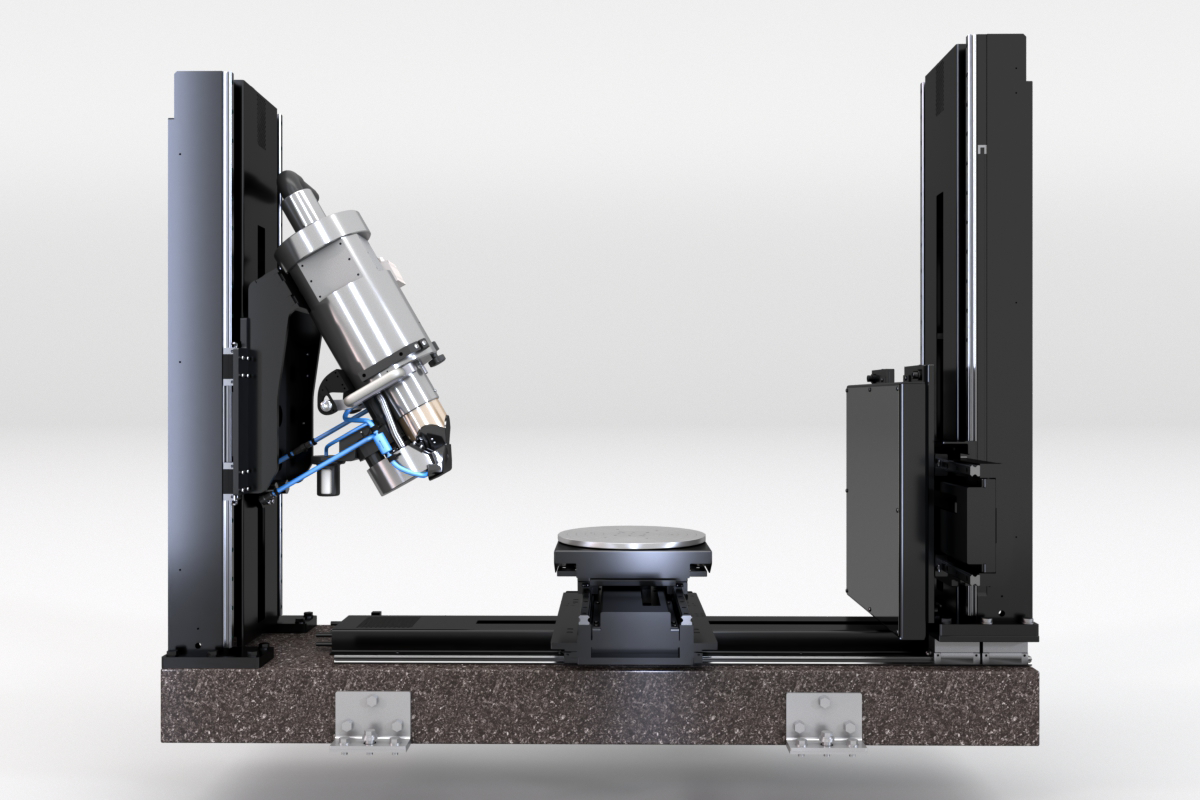

En el núcleo de los sistemas de la Serie VOXLS 20 se encuentra un manipulador con base de granito de grado metrológico, con torres de acero rígidas, así como codificadores de alta precisión y motores. La construcción robusta proporciona una estabilidad mecánica y térmica superior permitiendo la recopilación de datos más exacta, precisa y repetible. Esto proporciona a los usuarios mayor confianza al tomar decisiones sobre el diseño del producto o el control de calidad.

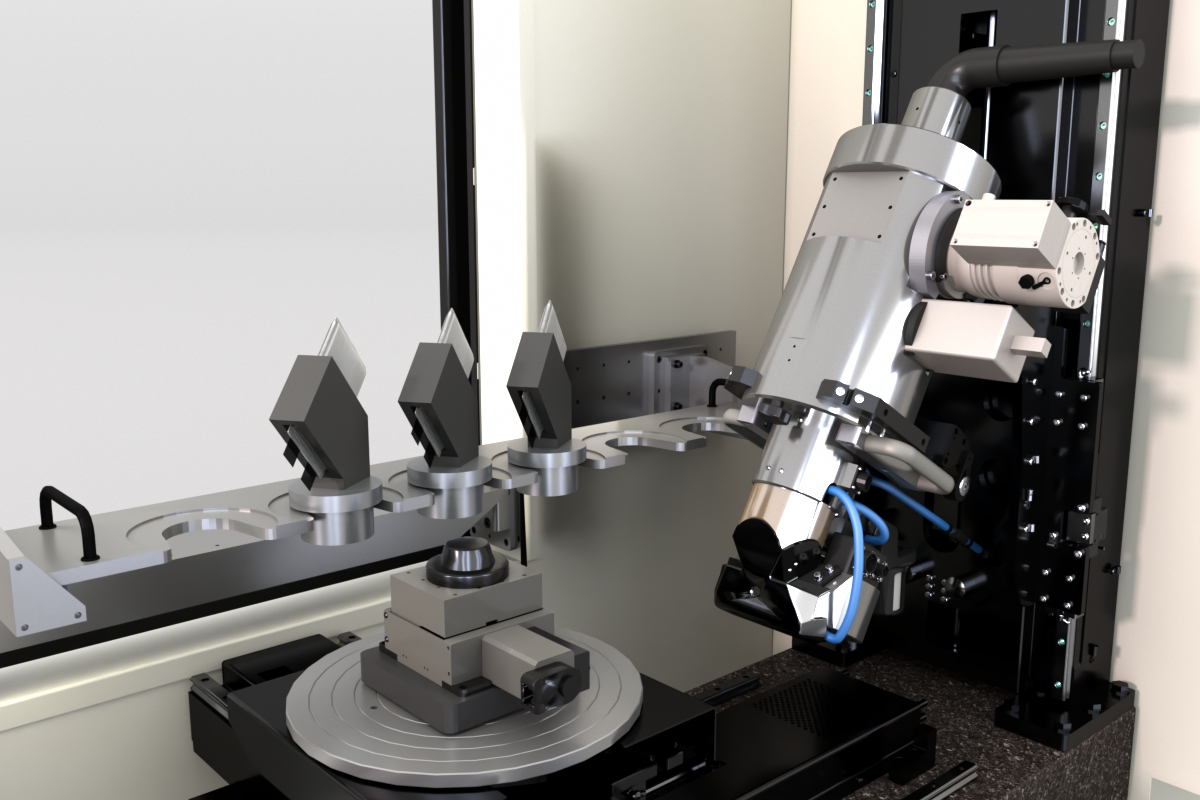

Aumente la eficiencia del técnico con perfiles de escaneado independientes del operador y funciones de escaneado por lotes. Alternativamente, utilice el cargador automático o la carga robótica con la interfaz OPC UA de Nikon Automation para proporcionar una inspección autónoma y máxima eficiencia en un ambiente de producción.
| Fuente | Fuente de microfoco de 225 kV con objetivo de reflexión estático o giratorio |
| Opcional de 160 kV fuente con objetivo de transmisión | |
| Volumen de escaneado máximo | 555 x 759 mm (Ø x H) |
| Tamaño máximo de muestra | 750 x 1,297 mm (Ø x H) |
| Peso de muestra máx. | carga central de 90 kg |

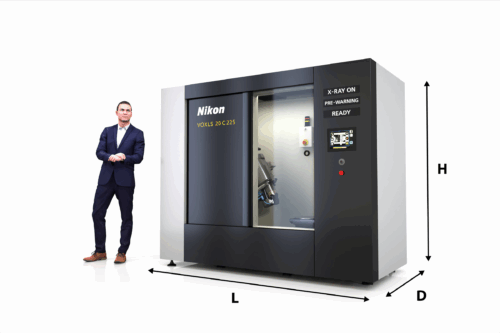

| Dimensiones de sistema | 2,451 x 1,173 x 2,018 mm (L x P x A) |
| Peso del sistema | 4,800 kg |

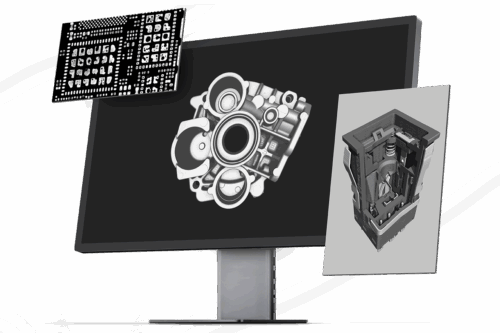

Amplíe su capacidad de escaneo, mejore la claridad, aumente la resolución y aumente la productividad con las mejoras de escaneado de Nikon. Al combinar módulos de hardware y software innovadores, la suite de mejoras de escaneado de Nikon supera los límites de los rayos X y la TC tradicionales, especialmente para muestras difíciles. Esto proporciona a los usuarios la calidad para tomar decisiones seguras, el rendimiento para aumentar la rentabilidad y la flexibilidad de adaptarse a las necesidades cambiantes del negocio.
La industria automotriz requiere inspeccionar diversos componentes, desde sistemas eléctricos hasta piezas estructurales ligeras. La serie VOXLS 20 permite la inspección de estos diversos componentes manteniendo un tamaño reducido en las instalaciones de fabricación de automóviles.
La industria aeroespacial exige precisión y confiabilidad en todos los componentes. Con su plataforma de grado metrológico, la serie VOXLS 20 permite la inspección detallada de piezas críticas de la industria aeroespacial, desde complejas aspas de turbinas hasta intrincados sistemas electrónicos, garantizando que cumplan con rigurosos estándares de calidad.
La investigación académica requiere algunas de las aplicaciones de escaneo más diversas de todas las organizaciones, incluyendo fósiles, nuevas mezclas de compuestos, aleaciones de vanguardia, ciencias de flora y fauna y más. La serie VOXLS 20 proporciona capacidades de resolución y tecnologías de mejora de escaneado necesarias para ayudar a los investigadores a encontrar las respuestas que buscan, todo ello en un tamaño compacto que se adapta bien a los laboratorios universitarios con limitaciones de espacio.
La rápida innovación en el mercado de vehículos eléctricos y almacenamiento eléctrico tiene demandas crecientes en la inspección de baterías para garantizar su rendimiento y seguridad. La serie VOXLS 20 es adecuada para inspeccionar todo tipo de celdas de batería, ya sea en I+D y análisis de fallas o para control de calidad de producción.
La fabricación aditiva ha revolucionado la creación de prototipos y la producción en varias industrias. La serie VOXLS 20 ofrece la solución perfecta para inspeccionar geometrías complejas, estructuras internas y posibles defectos en piezas impresas en 3D, garantizando el control de calidad durante todo el proceso de fabricación aditiva.
Desde aleaciones ligeras hasta componentes de alta precisión, la fabricación de piezas fundidas son esenciales en varias industrias. La serie VOXLS 20 es ideal para inspeccionar piezas fundidas pequeñas y medianas, identificando inclusiones, porosidad y contracción que pudieran afectar el rendimiento. Ya sea que se examinen componentes individuales o ensambles pequeños, la configuración de fuente doble del sistema permite optimizar los escaneados en diferentes materiales y densidades.
La electrónica se utiliza ampliamente, desde microchips hasta placas de circuitos multicapa. La serie VOXLS 20 proporciona la resolución para detectar defectos en BGA y grietas en cables de unión, mientras que se adapta a ambientes de fabricación de productos electrónicos con limitaciones de espacio.

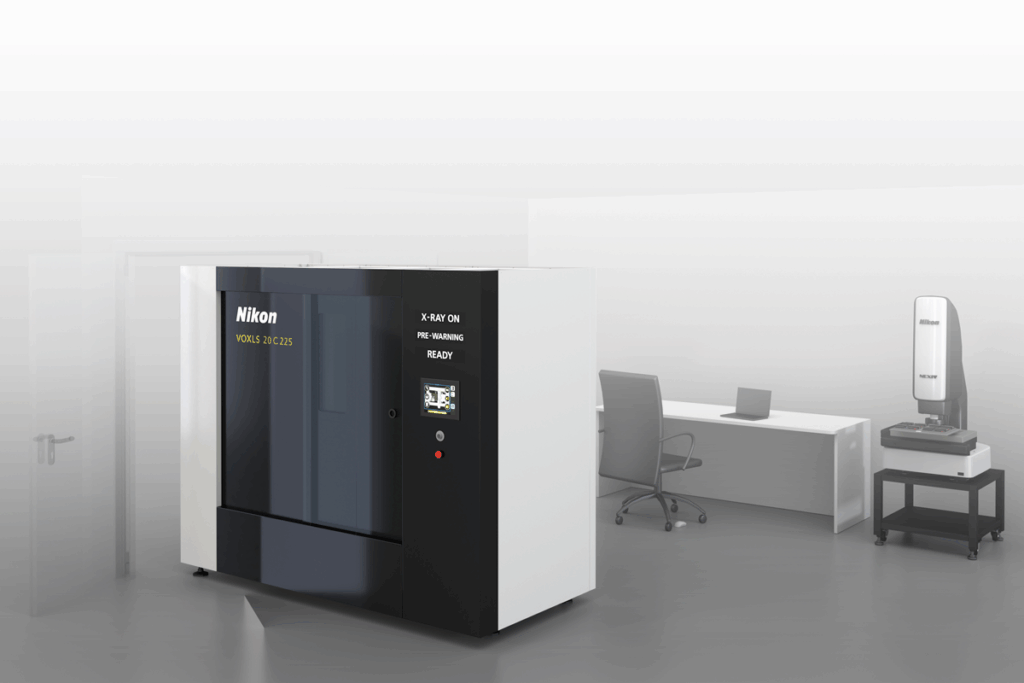

La serie VOXLS 20 está diseñada para ofrecer la máxima capacidad en un espacio más compacto, lo que es ideal para instalaciones con limitaciones de espacio. Mientras mantiene la calidad de datos excepcional y la plataforma de grado metrológico por las que Nikon es conocido, la serie VOXLS 20 tiene un tamaño físico más pequeño que le permite pasar por una puerta doble estándar, proporcionando una mayor flexibilidad en la instalación.
La serie VOXLS 20 es ideal para escanear una amplia variedad de muestras. Incluye productos electrónicos, partes de plástico, componentes metálicos ligeros, piezas fabricadas de manera aditiva y dispositivos médicos. Con su configuración de fuente doble, puede elegir entre el objetivo de reflexión para brindar mayor productividad debido al mayor flujo de rayos X, o el objetivo de transmisión para lograr la mejor resolución posible según su aplicación.
El manipulador de grado metrológico proporciona estabilidad y precisión excepcionales con su base de granito y torres de acero rígidas. Esto garantiza un posicionamiento de la muestra altamente preciso y repetible, mejorando directamente la calidad de los datos y la repetibilidad de la medición. Estas opciones de ingeniería aseguran la precisión, repetibilidad y confiabilidad por la que se conoce a la marca Nikon.
La optimización de fuente elimina las habilidades del proceso de configurar el filamento para un rendimiento óptimo, simplifica el proceso de cambio de filamentos y proporciona una vida más larga del filamento. Esto reduce los requerimientos de mantenimiento, minimiza el tiempo de inactividad y garantiza una calidad de escaneado constante con el tiempo, haciendo que el sistema sea más fácil de usar y económico de operar.
La serie VOXLS 20 está diseñada como una inversión a largo plazo y puede adaptarse a necesidades de fabricación cambiantes. Se puede actualizar y tiene una gama de soluciones de inspección automatizadas y robóticas que utilizan Nikon Automation con la interfaz OPC UA, permitiendo una futura integración en ambientes de producción automatizados conforme crecen sus requerimientos.
Si desea más información sobre este producto o una descripción más detallada, nuestro equipo de expertos le proporcionará información adicional y, si es necesario, organizará una visita in situ. Háblenos en detalle sobre su proyecto y nuestros expertos le asesorarán sobre el mejor sistema de inspección para satisfacer sus necesidades. Llene formulario adjunto y en breve nos pondremos en contacto con usted.
