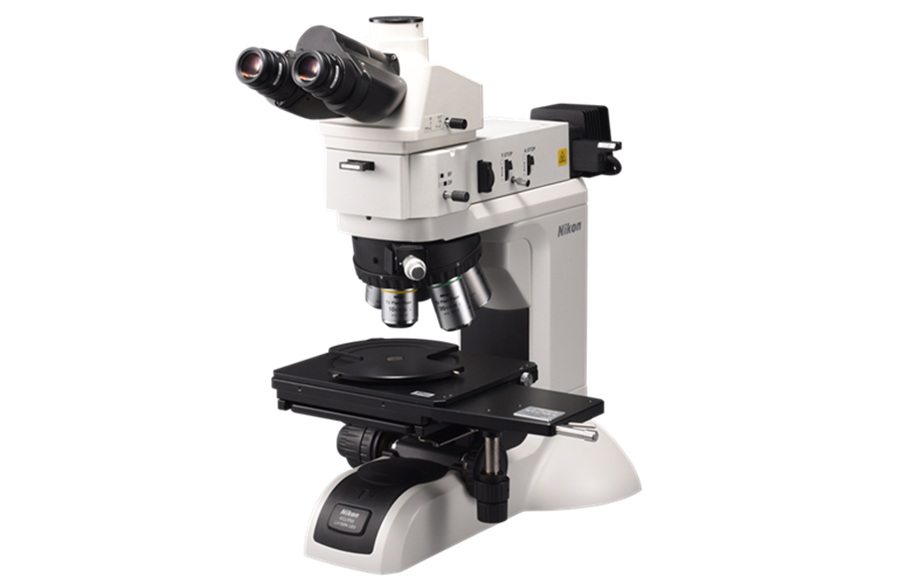

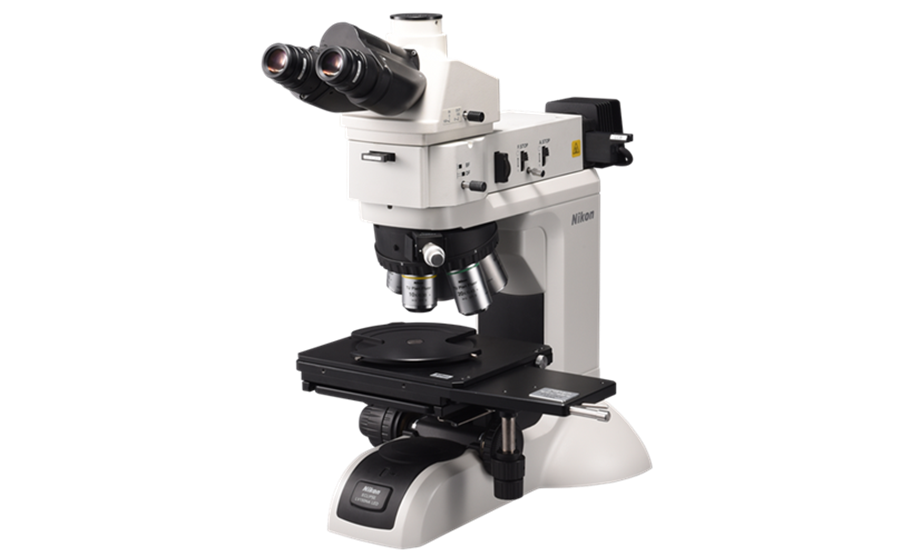

Gracias al diseño modular y a la fuente de luz de alta reproducción cromática, los microscopios LED LV150NA y LED LV150N permiten realizar técnicas de contraste óptico complementarias en un solo soporte de microscopio. Algunos ejemplos de aplicaciones son la inspección de sustratos de semiconductores y embalajes de dispositivos, pantallas de panel plano (FPD), componentes electrónicos y materiales innovadores utilizando técnicas específicas de contraste episcópico.
LV150NA LED y LV150N LED permiten campo claro, campo oscuro, polarización (POL), contraste de interferencia diferencial (DIC), epifluorescencia e interferometría de dos haces.
Los lentes de objetivos, intensidad de luz, apertura y epicontraste se pueden detectar utilizando el controlador LV-ECON y el software NIS-Elements. LV150N LED detecta y reporta en el lente objetivo mediante LV-NU5IN y LV-INAD.
Utilizado junto con las cámaras Digital Sight para microscopios, se pueden capturar imágenes de alta definición de manera eficiente. Las imágenes se pueden procesar utilizando el software NIS-Elements para realizar mediciones y análisis.
Los últimos revólveres portaobjetivos manuales consiguen una precisión* de frenado 50% mayor que los modelos anteriores. Se pueden seleccionar otros accesorios, como soportes para microscopios y lámparas LED de acuerdo con el método de observación y el propósito.

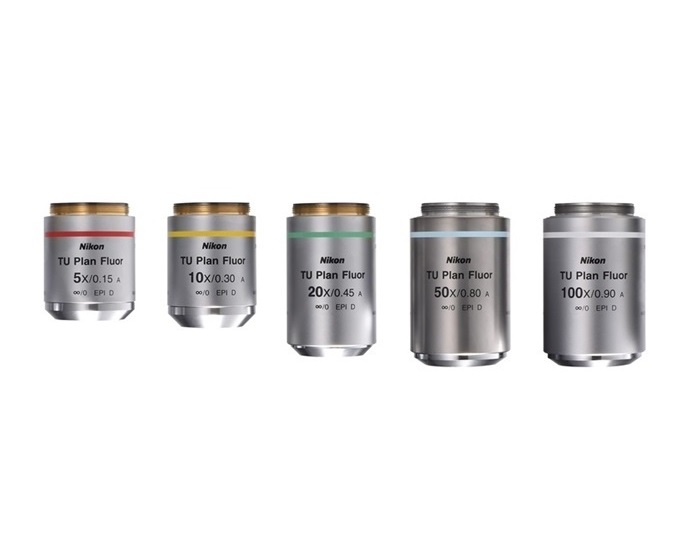

Nikon ofrece varios lentes de objetivos diseñados para adaptarse a las observaciones que se requieren con los microscopios. La corrección de la aberración de color de los lentes da como resultado una distorsión del color considerablemente reducida y una excelente calidad de imagen.
Al integrarse con NWL200, LV150N LED puede satisfacer las necesidades de inspección de obleas como las microinspecciones.
*Precisión de frenado: cantidad de cambio en el campo de visión (FOV) al girar el revólver para cambiar de lente objetivo y luego volver al lente objetivo original (por ejemplo, la cantidad de cambio en el FOV al cambiar de 10x a otro aumento y luego regresar nuevamente a 10x)
| LV150N LED | LV150NA LED | |
| Base unit | Maximum sample height: 38 mm (when used with LVNU5A U5A nosepiece and LV-S32 3x2 stage / LV-S64 6x4 stage) *73 mm when used with one column riser Coarse and fine adjustment knobs, Left: coarse and fine adjustment / Right: fine adjustment, 40 mm stroke Coarse adjustment: 14 mm/turn (with torque adjustment, refocusing mechanism) Fine adjustment: 0.1 mm/turn (1 μm/graduation) Stage mounting hole intervals: 70 x 94 (fixed by 4-M4 screw) |
|
| Nosepieces | C-N6, LV-NU5N, LV-NBD5N, LV-NU5IN | LV-NU5A, LV-NU5AC, LV-NU5AI |
| Episcopic Illuminators | LV-UEPI-N High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1 Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable), accepts ø25 mm filter (LV-C-LCB, ND4, ND16), polarizer/analyzer; equipped with noise terminator LV-UEPI2 High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1 Fluorescence LED light source D-LEDI (with light adjustment (PC controllable)) *option Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable), automated optical element switching feature matched to brightfield, darkfield, and epi-fluorescence switch, accepts ø25 mm filter (LV-C-LCB, ND4, ND16), polarizer/analyzer, λ plate, excitation light balancer; equipped with noise terminator |
|
| Eyepiece tubes | LV-TI3 trinocular eyepiece tube ESD (Erected image, FOV: 22/25) LV-TT2 tilting trinocular eyepiece tube (Erected image, FOV: 22/25) C-TB binocular tube (Inverted image, FOV: 22) P-TBbinocular Tube (Inverted image, FOV: 22) P-TT2 trinocular Tube (Inverted image, FOV: 22) |
|
| Stages | LV-S32 3x2 stage (Stroke: 75 x 50 mm with glass plate) LV-S64 6x4 stage (Stroke: 150 x 100 mm with glass plate) LV-S6 6x6 stage (Stroke: 150 x 150 mm) |
|
| Eyepieces | CFI eyepiece series | |
| Objective lenses | CFI60-2/CFI60 objective lens series: combination depends on observation method | |
| ESD performance | 1000 to 10V, within 0.2 sec. (excluding certain accessories) | |
| Power consumption | 1.2A/75W | |
| Weight | Approx. 9.0 kg | |
*1: Valor estimado con base en regulaciones de Nikon.

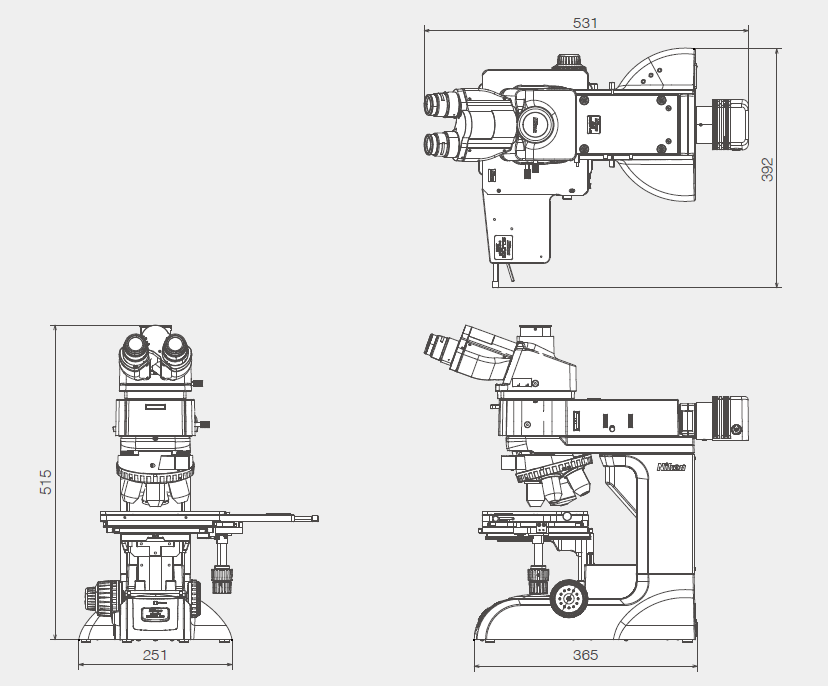

LV150NA LED, LV150N LED (unidad: mm)
