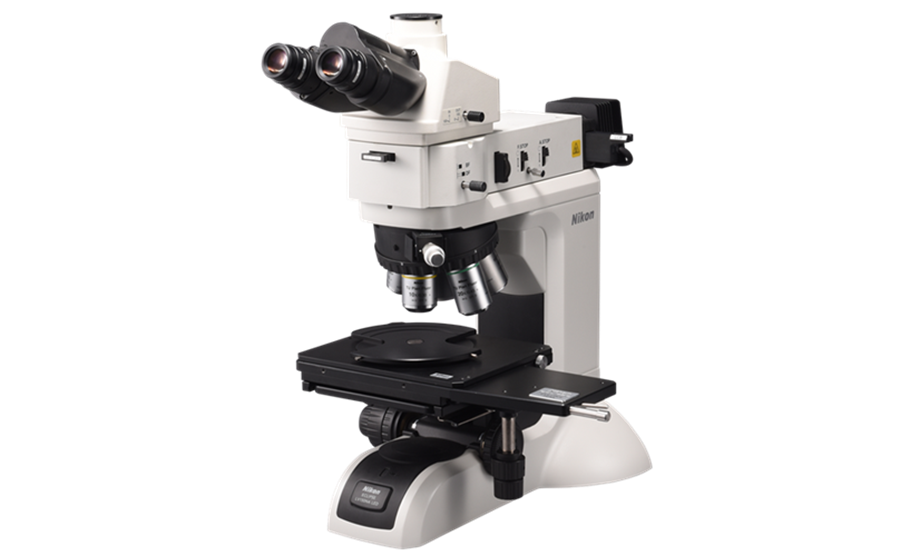

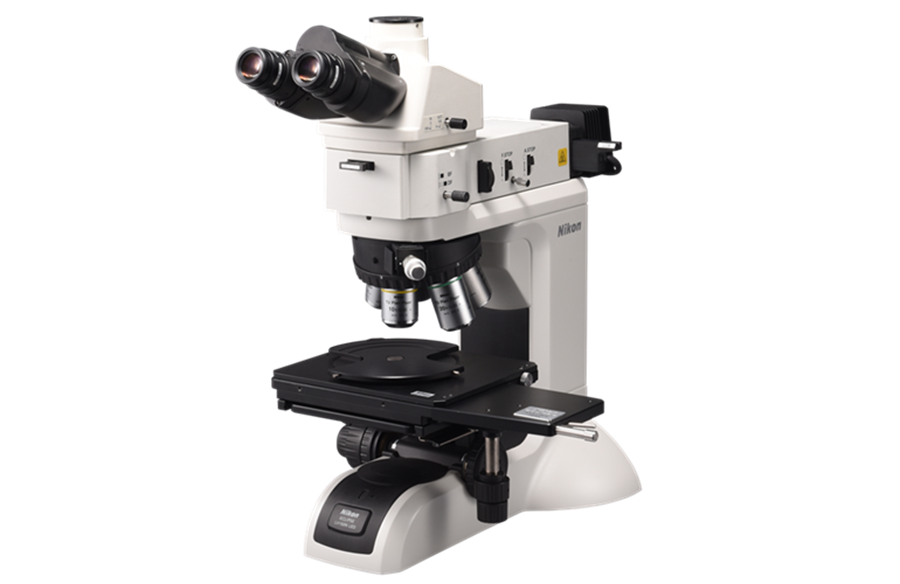

Grâce à leur conception modulaire et à leur source lumineuse à rendu des couleurs élevé, les microscopes LV150NA LED et LV150N LED permettent d’utiliser des techniques de contraste optique complémentaires sur un seul microscope. Les exemples d’applications comprennent l’inspection des substrats de semi-conducteurs et des boîtiers de dispositifs, des écrans plats (FPD), des composants électroniques et des matériaux innovants à l’aide de techniques de contraste épiscopique spécialisées.
Les modes champ clair, champ sombre, polarisation (POL), contraste interférentiel différentiel (DIC), épifluorescence et interférométrie à deux faisceaux sont disponibles avec les modèles LV150NA LED et LV150N LED.
Les objectifs, l’intensité lumineuse, le diaphragme d’ouverture et le type d’observation peuvent tous être détectés à l’aide du contrôleur LV-ECON et du logiciel NIS-Elements. Le LV150N LED détecte la position des objectifs en utilisant le LV-NU5IN et le LV-INAD.
Utilisées conjointement avec les caméras Digital Sight pour microscopes, elles permettent de capturer efficacement des images haute définition. Les images peuvent être traitées à l’aide du logiciel NIS-Elements afin d’effectuer des mesures et des analyses.
Les dernières tourelles porte-objectifs manuelles offrent une précision d’arrêt* supérieure de 50 % par rapport aux modèles précédents. D’autres accessoires, tels que des statifs de microscopes et des lampes LED, peuvent être sélectionnés en fonction de la méthode d’observation et de l’objectif recherché.

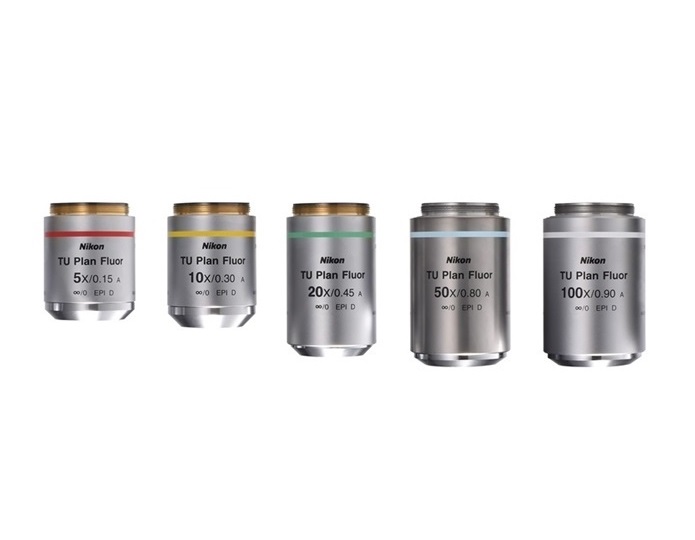

Nikon propose différentes lentilles d’objectif conçues pour répondre aux besoins d’observation requis pour les microscopes. La correction des aberrations chromatiques des objectifs permet de réduire considérablement la distorsion des couleurs et d’obtenir une excellente qualité d’image .
En intégration avec le NWL200, le LV150N LED répond aux besoins d’inspection des wafers, tels que les micro-inspections.
* Précision d’arrêt : variation du champ de vision lors de la rotation de la tourelle pour changer d’objectif, puis retour à l’objectif d’origine (par exemple, variation du champ de vision lors du passage d’un grossissement de 10x à un autre, puis retour à 10x).
| LV150N LED | LV150NA LED | |
| Base unit | Maximum sample height: 38 mm (when used with LVNU5A U5A nosepiece and LV-S32 3x2 stage / LV-S64 6x4 stage) *73 mm when used with one column riser Coarse and fine adjustment knobs, Left: coarse and fine adjustment / Right: fine adjustment, 40 mm stroke Coarse adjustment: 14 mm/turn (with torque adjustment, refocusing mechanism) Fine adjustment: 0.1 mm/turn (1 μm/graduation) Stage mounting hole intervals: 70 x 94 (fixed by 4-M4 screw) |
|
| Nosepieces | C-N6, LV-NU5N, LV-NBD5N, LV-NU5IN | LV-NU5A, LV-NU5AC, LV-NU5AI |
| Episcopic Illuminators | LV-UEPI-N High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1 Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable), accepts ø25 mm filter (LV-C-LCB, ND4, ND16), polarizer/analyzer; equipped with noise terminator LV-UEPI2 High color-rendering LED Lamphouse C-LL-I: 50,000 hours of life *1 Fluorescence LED light source D-LEDI (with light adjustment (PC controllable)) *option Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable), automated optical element switching feature matched to brightfield, darkfield, and epi-fluorescence switch, accepts ø25 mm filter (LV-C-LCB, ND4, ND16), polarizer/analyzer, λ plate, excitation light balancer; equipped with noise terminator |
|
| Eyepiece tubes | LV-TI3 trinocular eyepiece tube ESD (Erected image, FOV: 22/25) LV-TT2 tilting trinocular eyepiece tube (Erected image, FOV: 22/25) C-TB binocular tube (Inverted image, FOV: 22) P-TBbinocular Tube (Inverted image, FOV: 22) P-TT2 trinocular Tube (Inverted image, FOV: 22) |
|
| Stages | LV-S32 3x2 stage (Stroke: 75 x 50 mm with glass plate) LV-S64 6x4 stage (Stroke: 150 x 100 mm with glass plate) LV-S6 6x6 stage (Stroke: 150 x 150 mm) |
|
| Eyepieces | CFI eyepiece series | |
| Objective lenses | CFI60-2/CFI60 objective lens series: combination depends on observation method | |
| ESD performance | 1000 to 10V, within 0.2 sec. (excluding certain accessories) | |
| Power consumption | 1.2A/75W | |
| Weight | Approx. 9.0 kg | |
*1 : Valeur estimée basée sur les réglementations Nikon.

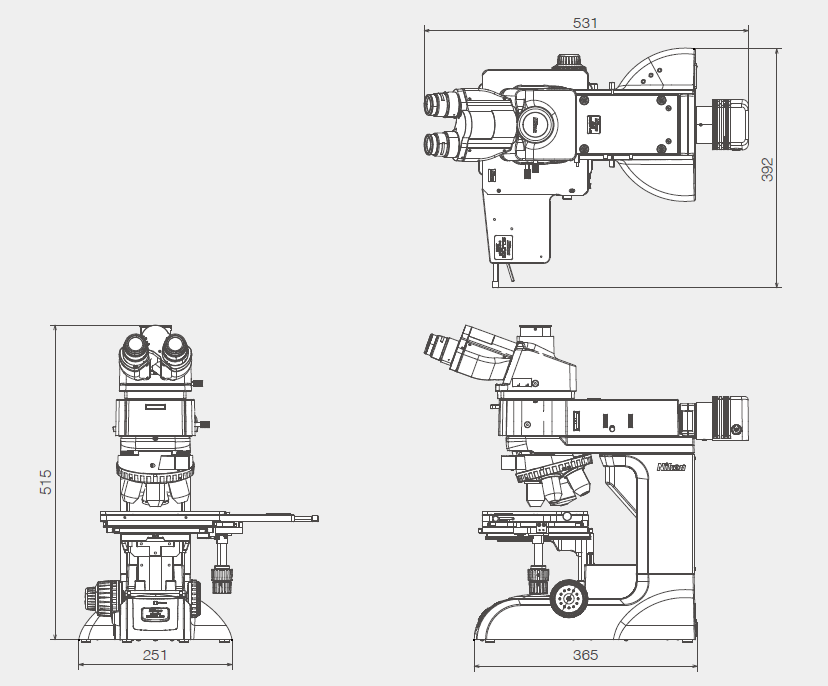

LV150NA LED, LV150N LED (unité : mm)
