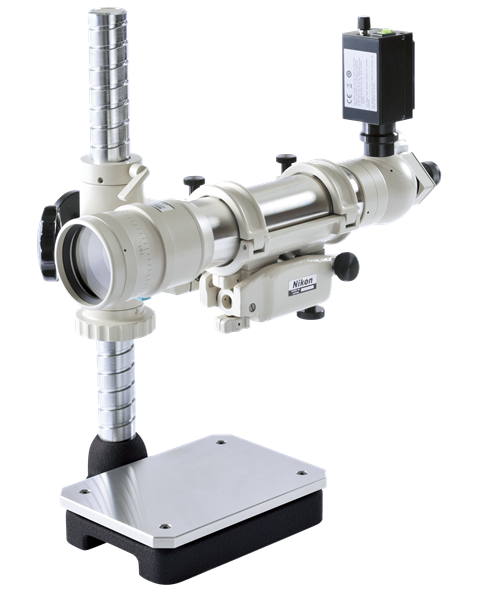

Autocolimadores 6B-LED y 6D-LED

Los autocolimadores 6B-LED y 6D-LED son instrumentos de medición manuales extremadamente precisos de Nikon. Por lo general, se utilizan para verificar la alineación lineal, las pequeñas desviaciones angulares, la curvatura, la planitud de los componentes, las alturas de las características y la rotación.

Instrumentos sin contacto de alta precisión para verificar las dimensiones de los componentes

Las aplicaciones incluyen determinar la precisión y exactitud de mesas giratorias y cabezales divisores; comprobar la deflexión en componentes con pequeños movimientos, incluyendo los fabricados con materiales muy rígidos. Úselo como una herramienta de comparación confiable contra una superficie plana de referencia o un bloque de ángulo inclinado.

Los autocolimadores 6B-LED y 6D-LED proporcionan contraste de campo claro o de campo oscuro para mediciones simultáneas en dos ejes, lo que permite una fácil alineación y generación de resultados.

Puntos destacados del producto

Dos modelos de autocolimador disponibles

6B-LED genera una imagen de campo claro detrás de la retícula. 6D-LED tiene una imagen de campo oscuro para un mayor contraste en la retícula, por lo que se reduce el deslumbramiento de la muestra.

Cuantificar la curvatura convexa y cóncava

Usando el anillo de ajuste grande, el operador del sistema puede corregir la curvatura de la imagen a la normalidad y así puede reportar el radio de curvatura de la muestra.

Funciones principales

Autocolimadores

Ampliación del telescopio 38x
ObjetivoF=700 mm; apertura efectiva: 70 mm
Rango de medición30 minutos de arco (tanto en el eje vertical como en el horizontal)
Lectura mínima0.5 s de arco
Sistema de lecturaAjuste en el campo de visión y lectura en micrómetro
Precisión de medición0.5 segundos de arco en un rango de 5 minutos de arco, 1 segundo de arco dentro de un rango de 30 minutos de arco
Campo de visión6B-LED: campo claro, 6D-LED: campo oscuro
Fuente de luzLED
Fuente de alimentación 12V 5A (se requiere adaptador de AC) o batería tamaño AA x2
Dimensiones del cuerpo principal Diámetro exterior del soporte del barril del objetivo: 68 mm Longitud total: Aprox. 490 mm
Peso (incluyendo el soporte)Aprox. 32 kg
