하나의 모델로 두 개의 응용 분야에서 활용
MM-200은 단안 접안렌즈와 각도기 인서트(선택 사양)가 있는 최고급 툴 제조사의 현미경으로 구성되거나 니콘의 E-Max 소프트웨어와 함께 사용되는 경우 성능이 뛰어난 수동 보급형 XY 비디오 계측 솔루션으로 구성됩니다.
Products and promotions may differ based on your selected region.
MM-200 시리즈
고정밀 구성으로 정확한 측정 결과 제공
MM-200은 플라스틱 부품, 전기 구성품, 고무 씰, 개스킷, 몰딩, 금속 스탬핑, 정밀 가공부품 등의 광범위한 산업 분야 전반의 중소형 구성품을 측정할 수 있는 견고하고 경제적이며 컴팩트한 측정 현미경입니다.

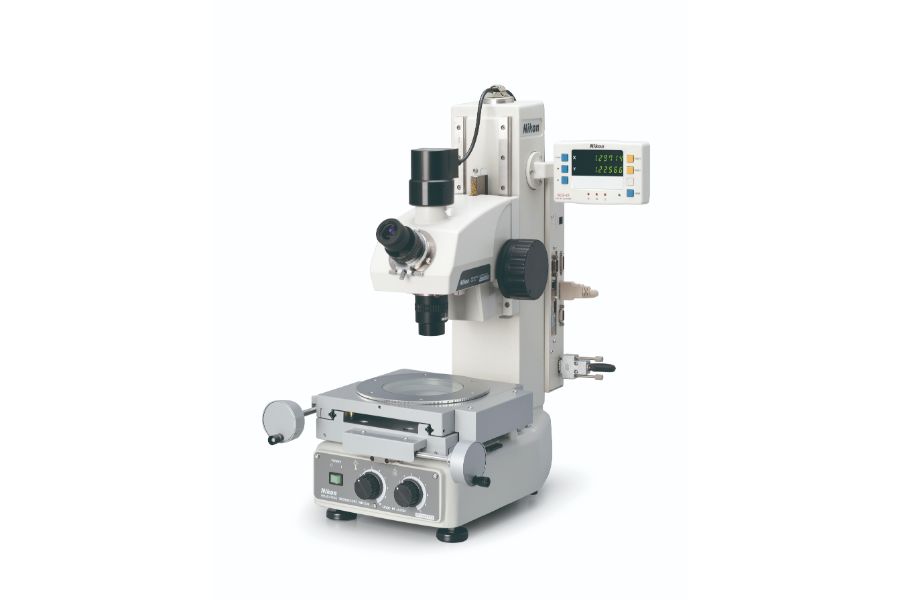

니콘 MM-200 시리즈
MM-200은 두 개의 광학 시스템, 즉 단안 접안렌즈 헤드 또는 비디오 이미징 헤드가 있는 인체공학적이고 지능적인 디자인을 가지고 있습니다.

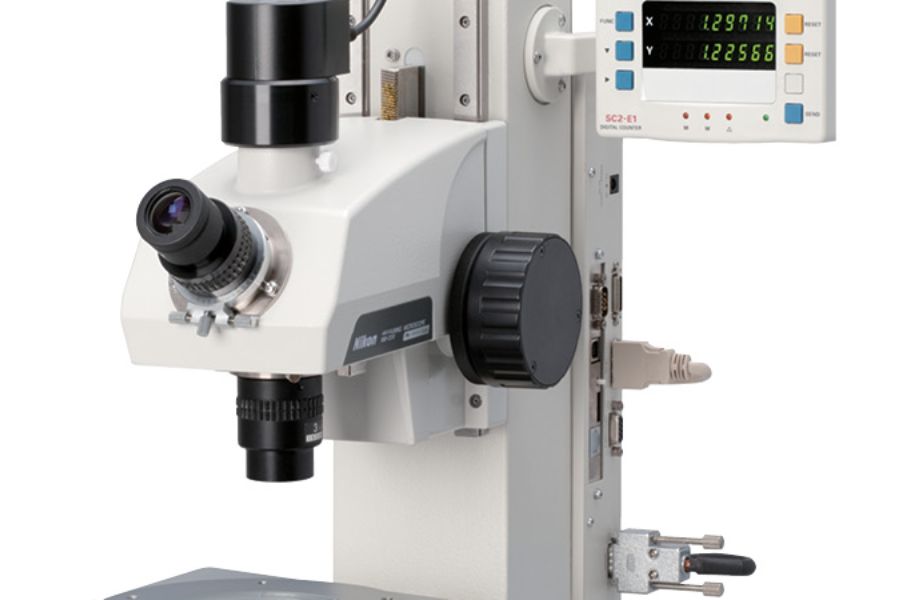

접안렌즈 작동용 단안 헤드
MM-200 단안 헤드 시스템은 모든 작업 현장 및 품질보증 업무에 대해 최상급 도구 제작자의 현미경 솔루션을 제공합니다.

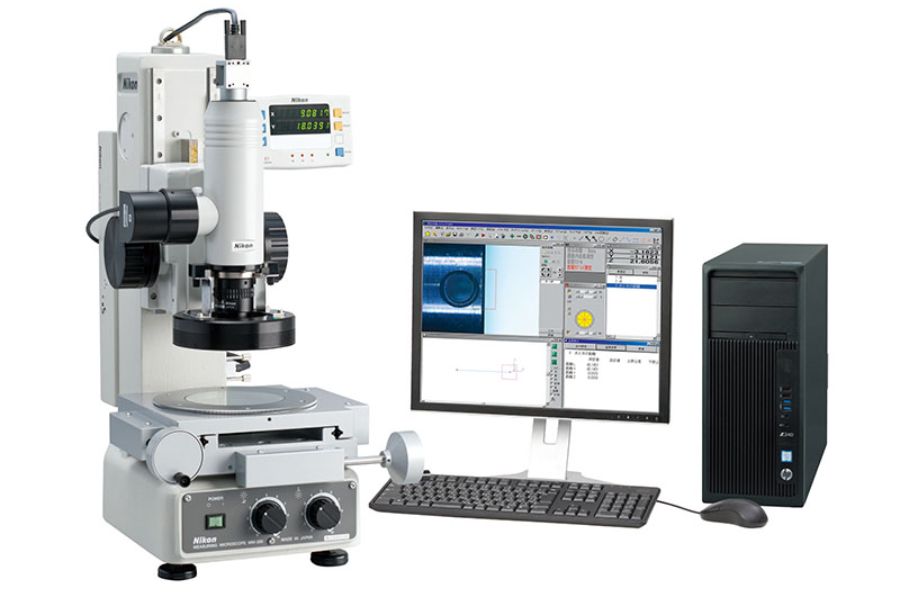

디지털 작업을 위한 비디오 이미징 헤드
MM-200 비디오 이미징 헤드 시스템은 모든 산업 생산 프로세스 검증 및 품질보증 업무에 대해 우수한 보급형 비디오 계측 솔루션을 제공합니다.
백팩 디지털 인터페이스 장치 – PC
MM-200의 백팩 디지털 인터페이스 장치는 USB 케이블을 사용하여 니콘의 E-Max 소프트웨어가 설치된 개인용 컴퓨터에 빠르게 연결됩니다.
제품 하이라이트
컴팩트한 설치면적, 고성능

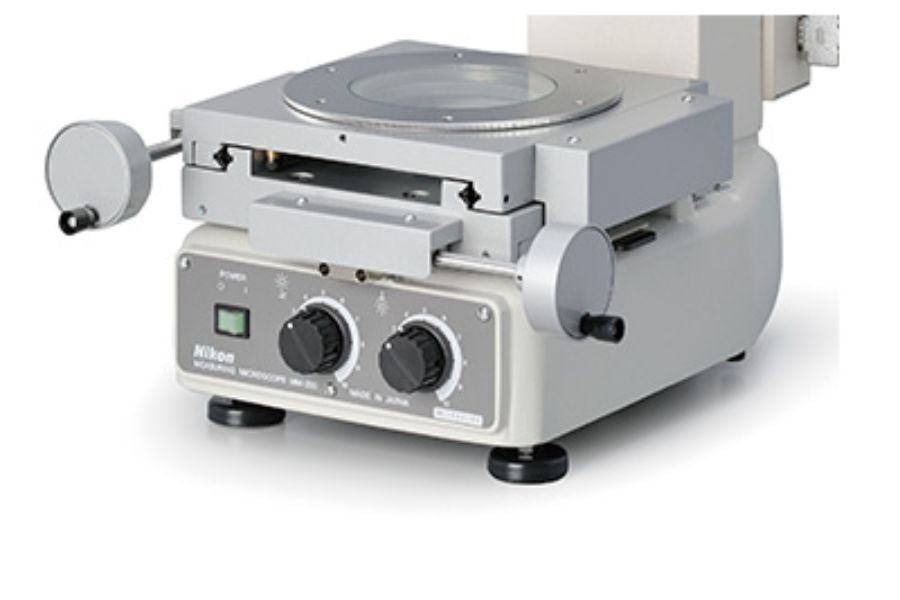

MM-200은 최고의 고성능 사양을 인체 공학적이고 컴팩트한 장치에 구성하여 제공됩니다. 2″x2″ 스테이지는 표준으로 본체와 통합됩니다.
니콘의 우수한 측정 대물렌즈
니콘의 렌즈는 매우 긴 작동 거리, 뛰어난 고대비, 플랫 필드(flat-field) 이미지, 텔레센트릭 광학 설계를 통한 측정 오류 감소 등의 탁월한 성능을 제공합니다.
핵심 기능
전제품 백색 LED 조명
MM-200에는 통합된 디아스코픽 LED 조명과 에피스코픽 링 LED 옵션이 있으며, 모두 유지보수가 필요하지 않습니다. LED 광도는 장비 전면 패널이나 PC 인터페이스(디아스코픽 및 선택 사양인 8 세그먼트 에피스코픽)를 통해 제어됩니다.

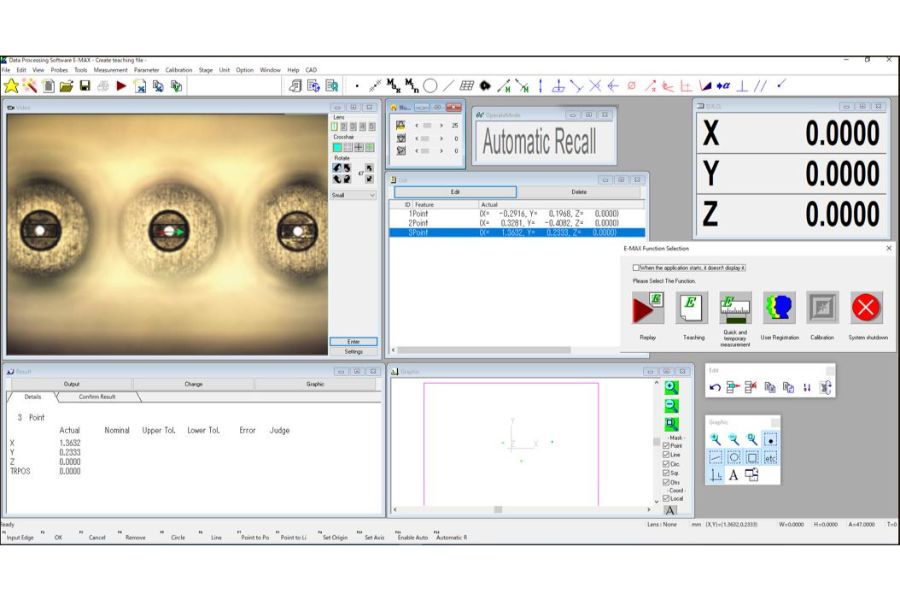

데이터 프로세서 DP-E1 및 E-Max 소프트웨어
니콘의 DP-E1 장치는 정확도와 사용 편의성을 모두 통합합니다. 티칭(teaching) 및 측정 파일은 USB 스틱으로 내보낼 수 있습니다. 니콘의 E-Max 소프트웨어는 공통 GUI, 측정 데이터 처리, 결과 내보내기를 통해 측정 지원 도구를 제공합니다.
| 유형 | 단안 접안렌즈 경통 유형 | C-마운트 비디오 헤드 유형 |
| 광학 헤드 | MM-200 단안 광학 헤드 | MM-200용 C-마운트 비디오 헤드 |
| XYZ 스트로크 | 50x 50 x110mm | |
| 스테이지 정확도 | 2.5 + L50 pm(LEC 포함), 3 + L50 pm(L= 측정 길이(mm)) | |
| 스케일 해상도 | 0.01 / 0.1(기본값) / 1 / 10pm | |
| 최대 로딩 무게 | 보장된 정확도는 2kg, 작동은 5kg | |
| 배율 정확도 | 0.1% | |
| 대물렌즈(WO) | 표준: 3x(75.5mm) 선택 사양: 1x(79mm), 5x(64mm), 10x(48mm) |
|
| 광원 | 표준: 디아스코픽/에피스코픽(백색 LED) | |
| 치수 & 중량 | 316 x 455 x 533mm(W x D x H). 40kg | |
| 입력 전압 범위 | 100 - 240V(최대 1.8 A) | |
관련 제품

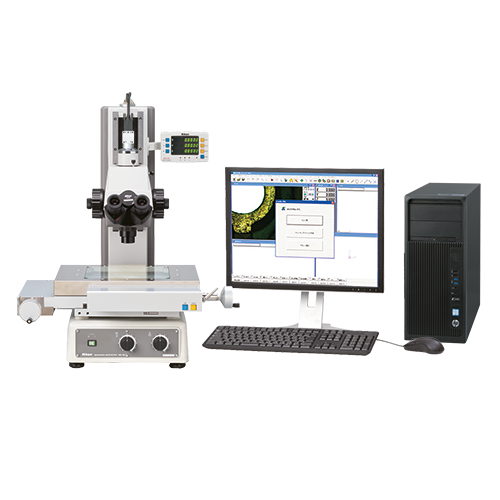

MM-400N 및 MM-800N 시리즈
모든 산업용 측정 및 이미지 분석 응용 분야를 위해 설계된 정밀하고 정확한 수동 측정 현미경 세트로써 특히 반복 가능한 데이터 캡처에 중점으로 간편한 사용자 워크플로우를 제공합니다.
