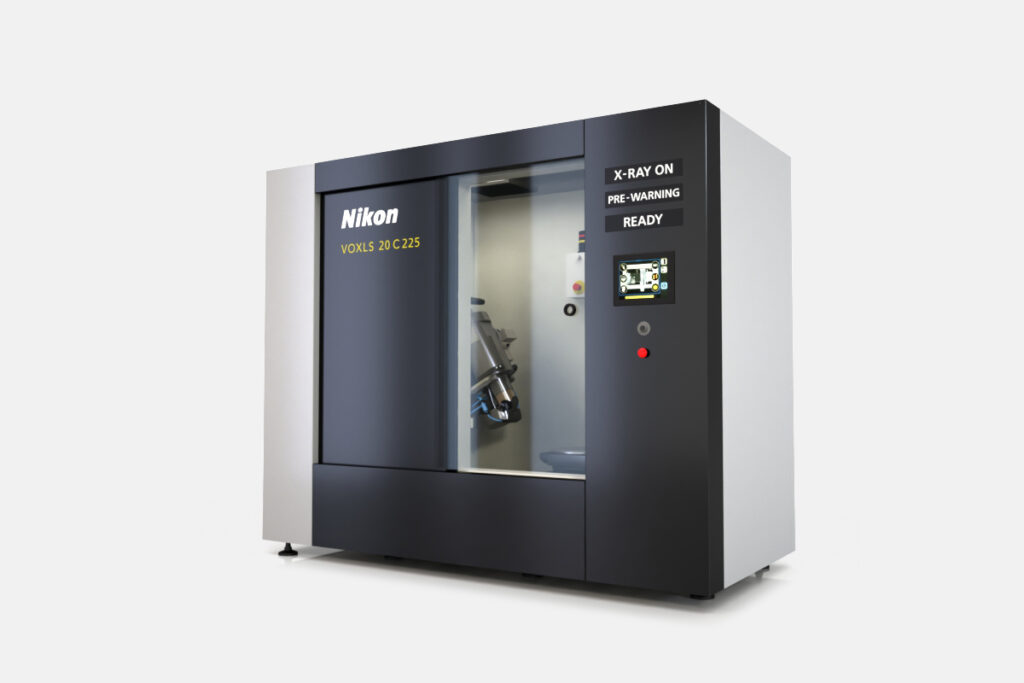

VOXLS 20シリーズ – コンパクトX線/CT検査装置

コンパクトな設置面積ながらスキャンボリュームを最大化、160 kV/225 kVのデュアルX線源搭載など多くのソリューションを提供するよう設計されています。

コンパクトな設置面積ながら圧倒的高性能

Versatile

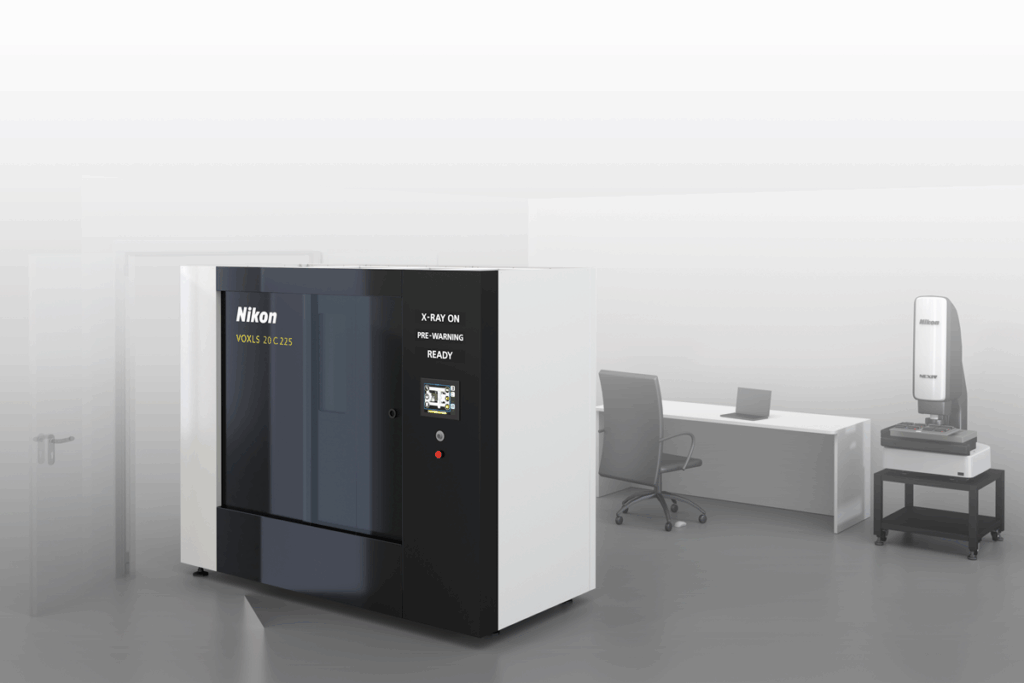

VOXLS 20シリーズのX線/CT検査装置は、コンパクトな設置面積を実現し研究施設や製造現場など様々な場所に設置可能です。マニピュレータは計測に最適なグラナイト製ベースと高剛性スチール製タワーを組み合わせることで、高い精度と信頼性を実現しています。

主な特長

Versatile

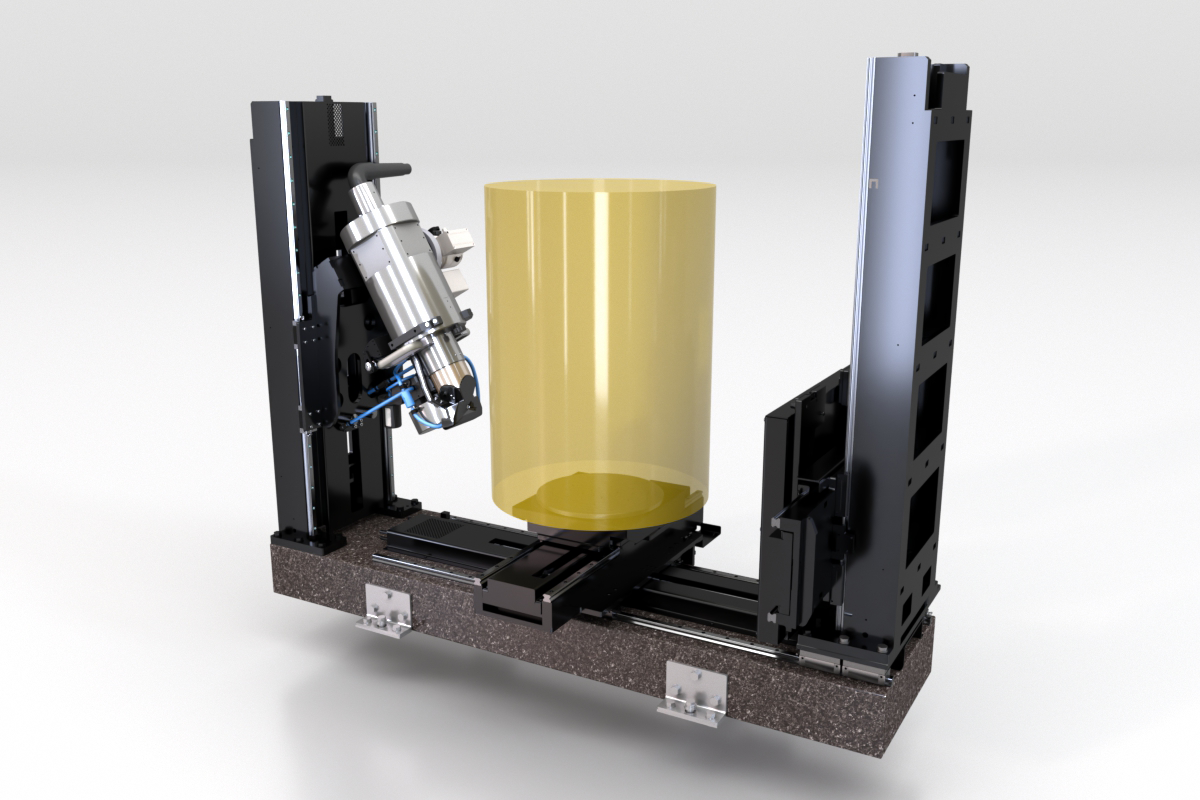

スキャンボリュームの最大化

設置面積に対してクラス最大のスキャンボリュームを誇り、幅広いサンプルを検査することができます。X.TendヘリカルCT、オフセットCT、パネルシフトCTなどによってスキャン機能が強化されており、様々なニーズに柔軟に対応することができます。

Versatile

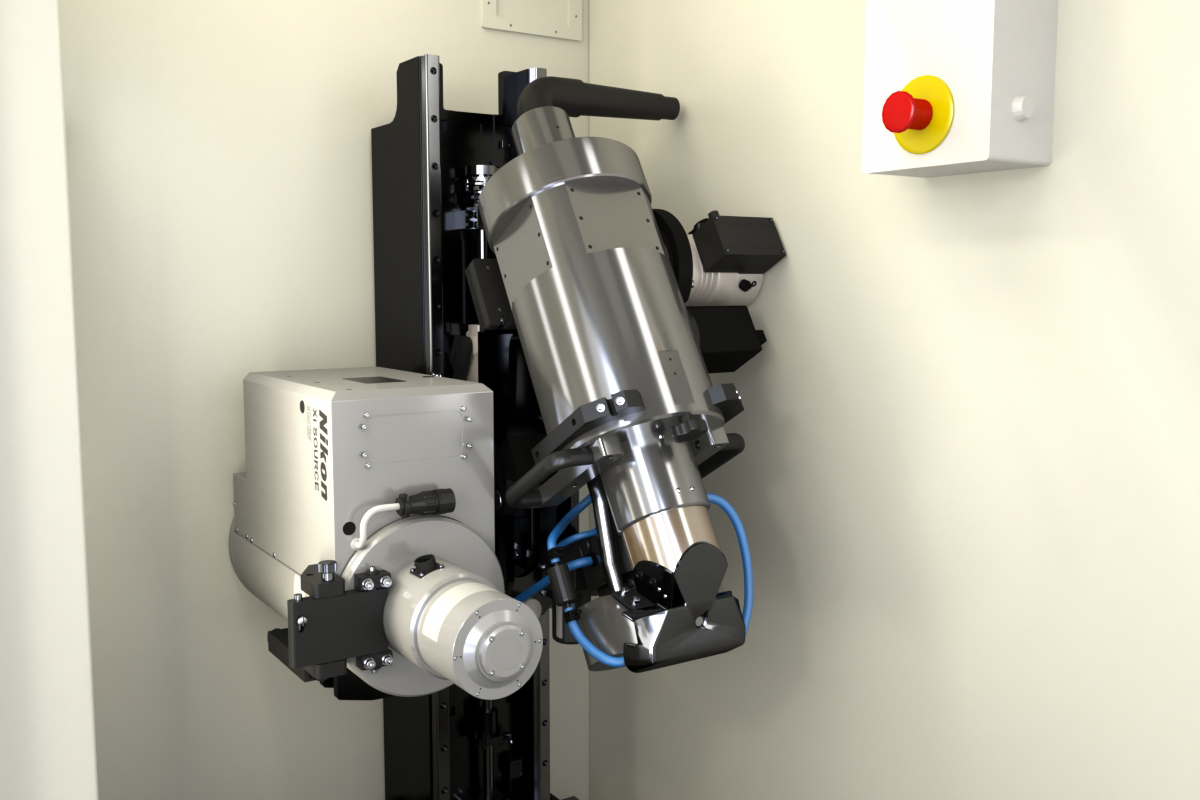

デュアルX線源

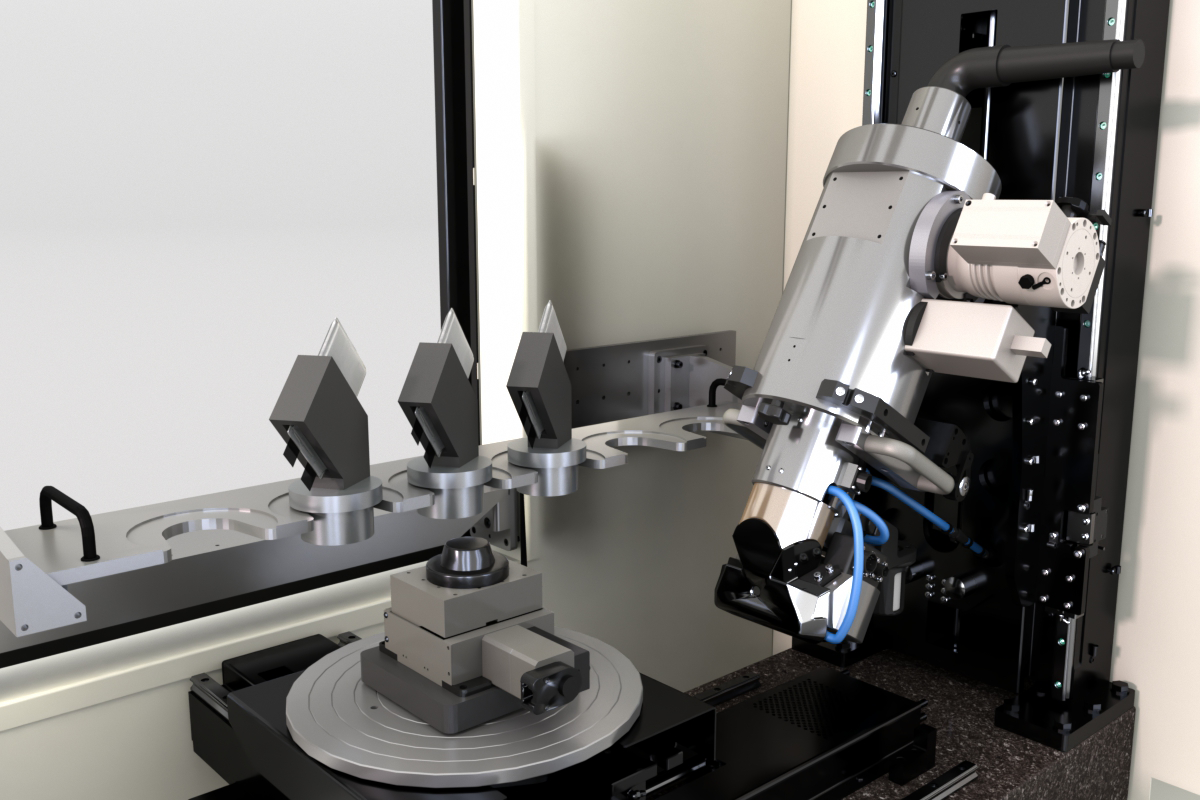

電動デュアルX 線源を搭載、用途に応じて最適な線源を選べます。225 kV反射型ターゲットと160 kV透過型ターゲットを自動で高速に切り替えることが可能です。225 kV反射型ターゲットは高い生産性を可能にし、160 kV透過型ターゲットは高解像度を提供するため、幅広いニーズに対応します。

User-friendly

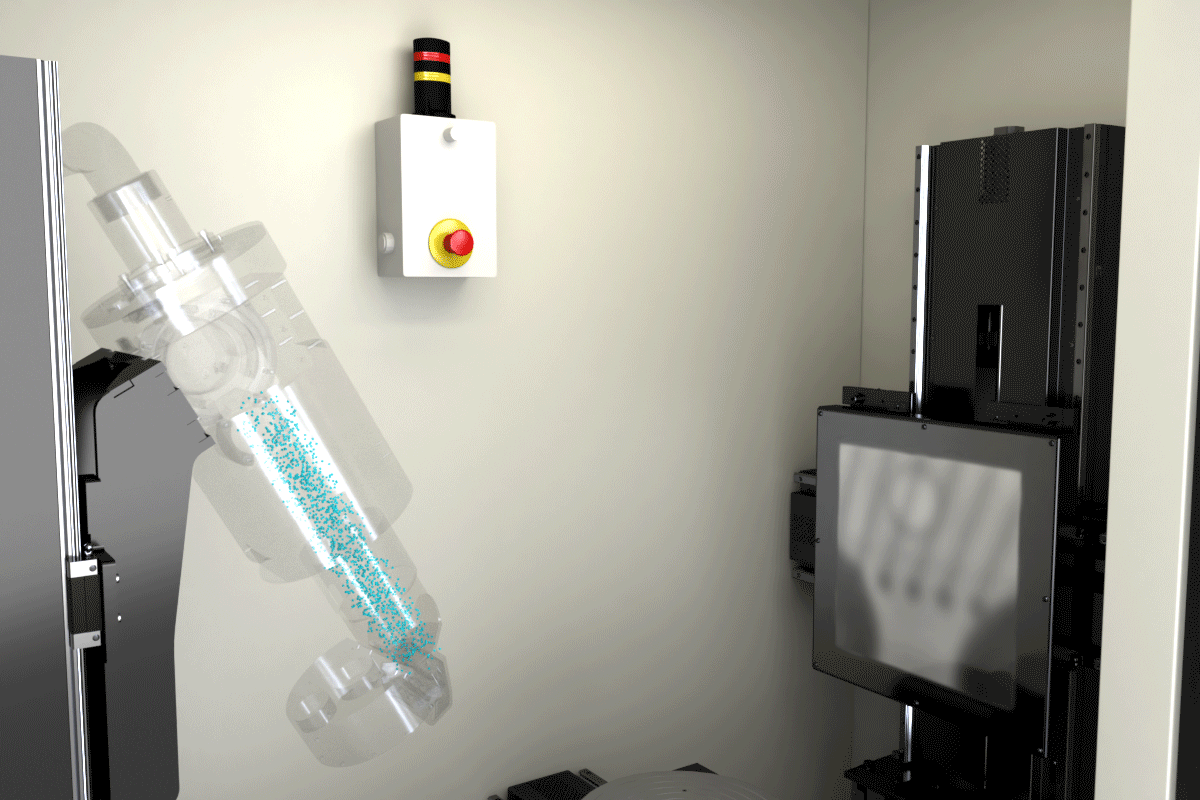

X線源の最適化

X線源フィラメント交換、セットアップ、調整を最適化してX線源フィラメントの性能を最大限に引き出します。X線源性能の向上、フィラメントの長寿命化、オペレータの負担軽減といった効果を実現します。

User-friendly
オペレーター重視の設計

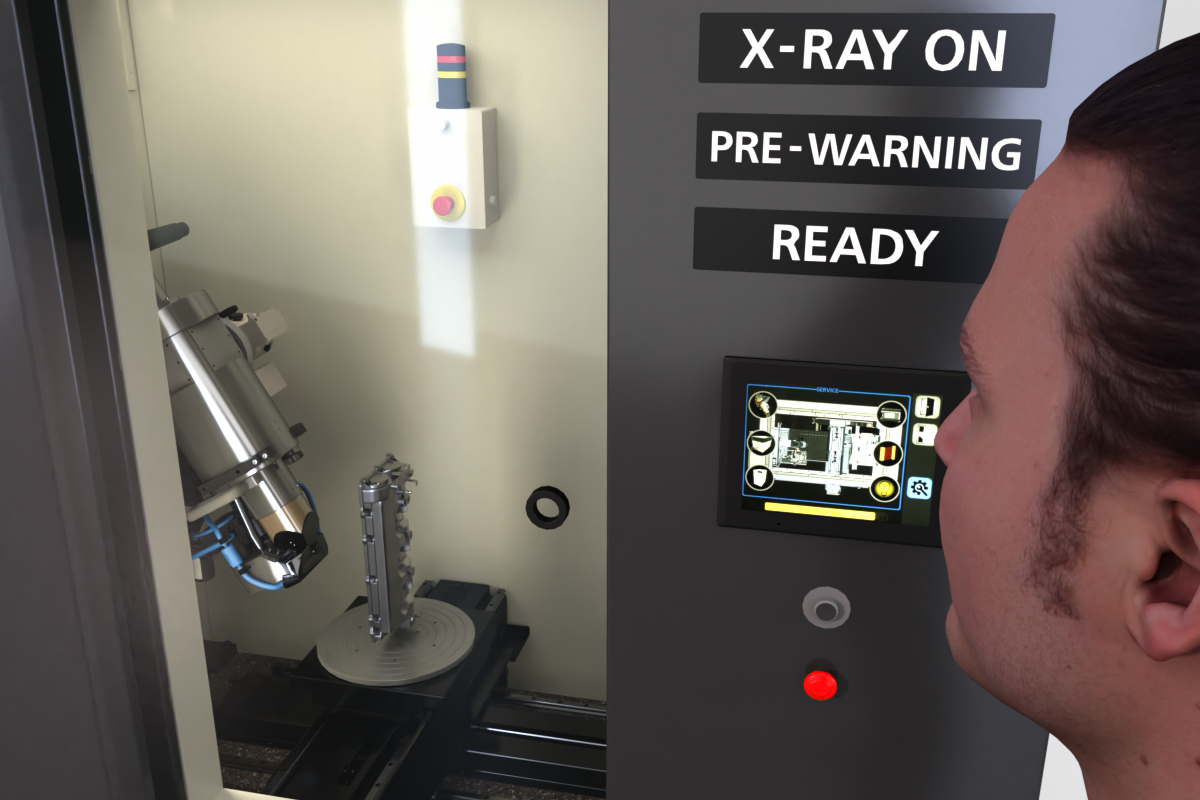

ユーザーの利便性と効率性を優先した設計となっています。大型ウィンドウはサンプルの位置決めを簡易に行うことができます。また、電動ドアは4秒以内に開閉できるため、待ち時間を短縮し、作業の効率化に貢献します。フィルター交換やX線源の最適化機能が、日常の運用やメンテナンス作業をよりシンプルにし、効率的です。

Premium Data Quality
計測に最適な装置設計

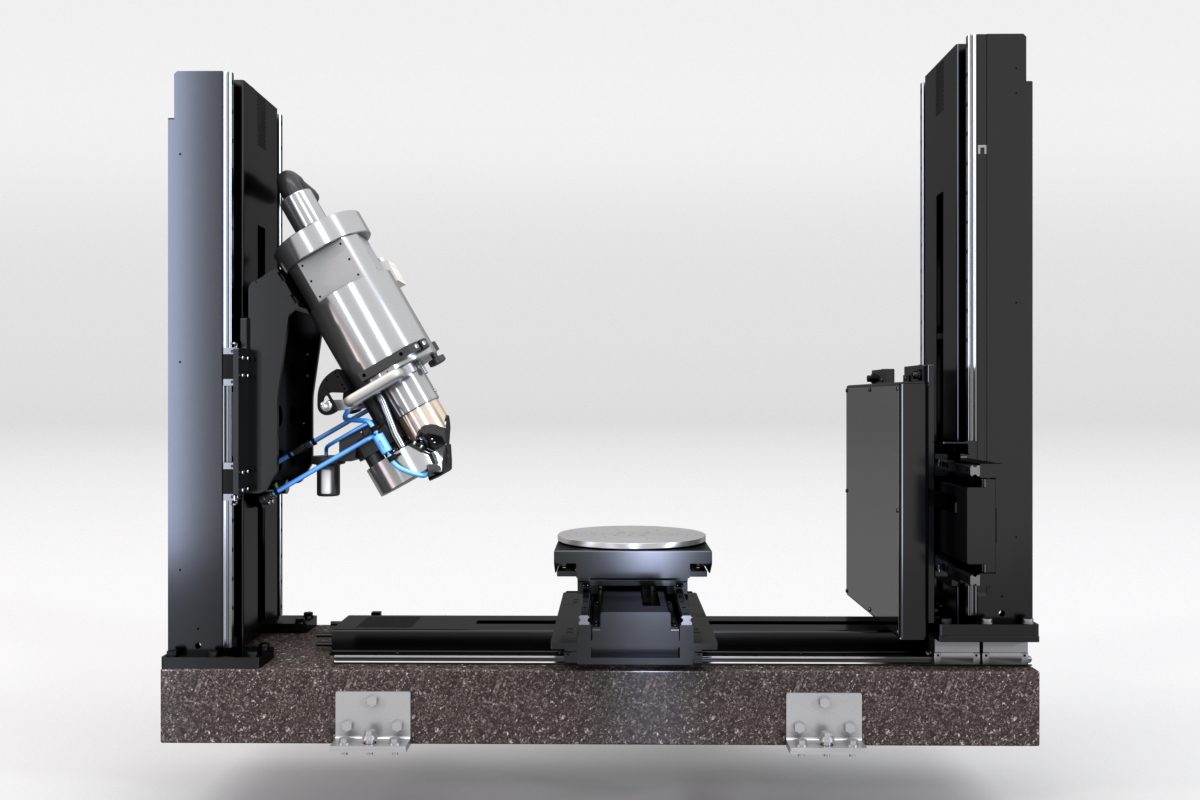

マニピュレータは計測に最適なグラナイト製ベース、高剛性のスチール製タワーや高精度のエンコーダとモーターが採用されており、卓越した性能を実現しています。堅牢な構造で機械的にも熱的にも安定性が高く、データ収集の正確性、精度、再現性が向上しています。これによって、製品設計や品質管理に貢献します。

Productive
オートメーション

誰でも簡単に使えるスキャンプロファイルと一括スキャン機能により、技術者の負担を軽減し、作業効率の向上に貢献します。このほか、Automation OPC UAインターフェイスを搭載しており、オートローダやロボットアームと統合が可能です。

仕様

X線源225 kVマイクロフォーカス反射型または回転反射型ターゲット
オプション160kV透過型ターゲット
最大スキャンボリューム555 x 759 mm (Ø x H)
最大サンプルサイズ750 x 1,297 mm (Ø x H)
最大サンプル重量中心荷重90 kg

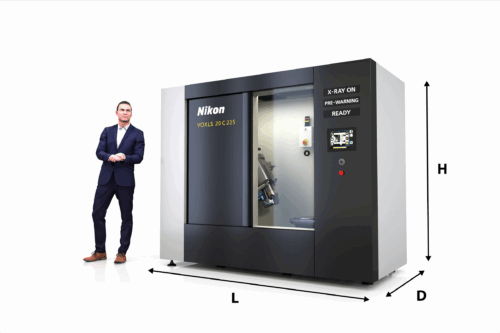

システム寸法2,451 x 1,173 x 2,018 mm (L x D x H)
システム重量4,800 kg

工業用途

自動車業界では、電子部品から構造部品まで多種多様な部品の検査が求められます。VOXLS 20シリーズは、このような多様な部品の検査が可能であり、自動車製造現場の限られたスペースにも設置できます。

航空宇宙業界では、すべての部品に精度と信頼性が求められます。VOXLS 20シリーズは計測に最適なプラットフォームを採用しています。複雑なタービンブレードや精密な電子部品など、航空宇宙用の重要な部品が厳格な品質基準を満たしているか検査するために最適です。

アカデミック分野では、新しい複合材料、最先端の合金、化石、生物など、あらゆる分野で極めて多様なサンプルを観察する必要があります。VOXLS 20シリーズは解像技術やスキャン機能が優れており、研究者の要望に最適なソリューションを提供します。また、コンパクトな設置面積を実現しているため、研究室などの限られたスペースに設置可能です。

急速に進化するEVや蓄電システムの市場では、性能や安全性を担保するために精密な検査の需要が高まっています。VOXLS 20シリーズは、研究開発、故障解析、品質管理など多様なバッテリーの検査に適しています。

積層造形は、さまざまな分野でモノづくりの現場を革新的に変化させています。VOXLS 20シリーズは3Dプリンティング部品の複雑な形状、内部構造、欠陥を検査する際に最適なソリューションです。

軽合金から高精度部品まで、鋳造品の製造はさまざまな業界で不可欠です。VOXLS 20シリーズは、性能に影響を及ぼす可能性のある含有物、間隙、収縮を検出する検査に最適なソリューションです。部品単体や小型の組立品を検査する場合、素材や密度に応じてデュアルX線源によりスキャン条件を最適化することができます。

電子部品はマイクロチップから多層回路基板まで広く利用されています。VOXLS 20シリーズでは、コンパクト設計のため製造現場など限られたスペースに設置可能です。BGAの不良やワイヤーボンディングの亀裂を検出可能な解像度が得られます。

よくある質問

VOXLS 20シリーズはコンパクトな設置面積で最大限の能力を発揮する設計となっていて、限られたスペースに施設できる最適な製品です。

VOXLS 20シリーズは幅広い種類のサンプルのスキャンに最適です。電子部品、プラスチック部品、軽合金部品、積層造形部品、医療機器などに使用できます。また、デュアルX線源を搭載しているため、X線強度を上げて生産性を高める反射型ターゲットと最高解像度が得られる透過型ターゲットを用途に応じて選ぶことができます。

マニピュレータは計測に最適なグラナイト製ベースと高剛性のスチール製タワーにより安定性と精度を実現しています。これにより、サンプルの位置決めがより高精度となり、再現性が向上します。その結果、データ品質と測定の再現性も改善されます。

X線源最適化機能は、性能を最大化しフィラメント設定が容易です。フィラメント交換も簡素化され、フィラメントが長寿命化します。この機能を活用することで、メンテナンスの負担が軽減され、ダウンタイムが短縮されると同時に、スキャン品質の安定性が長期にわたり維持されます。
