Les applications comprennent : l’évaluation de la précision et de l’exactitude des tables rotatives et des diviseurs, la vérification de la déflexion des éléments à petits mouvements, y compris ceux fabriqués à partir de matériaux très rigides et l’utilisation comme outil de comparaison fiable par rapport à une surface plane ou à un bloc d’angle incliné de référence.

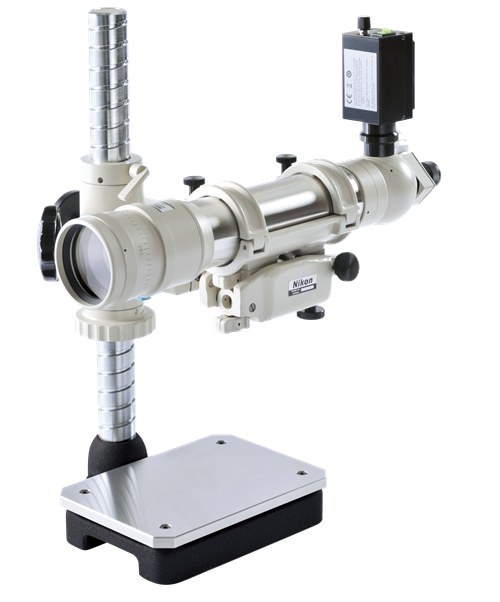

Les collimateurs automatiques 6B-LED et 6D-LED offrent un contraste en fond clair ou fond noir pour des mesures simultanés sur deux axes, ce qui permet un alignement et une génération de résultats simples.
Le modèle 6B-LED génère une image à fond clair derrière le réticule. Le modèle 6D-LED présente une image à fond noir pour un contraste plus élevé au niveau du réticule, ce qui réduit la réflexion lumineuse de l’échantillon.
Grâce à la grande bague de réglage, l’opérateur du système peut corriger la courbure de l’image et la ramener à sa valeur normale, puis rapporter le rayon de courbure de l’échantillon.
Grossissement télescopique | 38x |
Objectif | F=700 mm; ouverture utile : 70 mm |
Plage de mesure | 30 minutes d'arc (axes verticaux et horizontaux) |
Lecture minimum | 0,5 secondes d’arc |
Système de lecture | Ajustement dans le champ visuel et lecture sur le micromètre |
Précision de mesure | 0,5 seconde d'arc dans une plage de 5 minutes d'arc 1 seconde d'arc dans une plage de 30 minutes d'arc |
Champ de vision | 6B-LED : fond clair, 6D-LED : fond noir |
Source d’éclairage | LED |
Alimentation | 12V 5A (Adaptateur AC requis) ou batterie AA x2 |
Dimensions du châssis principal | Diamètre extérieur du support du barillet de l'objectif : 68 mm Longueur totale : Environ 490 mm |
Poids (statif compris) | Environ 32 kg |
