La technologie Limited Angle CT de Nikon fournit une imagerie de haute résolution sans nécessiter une rotation complète de l’échantillon sur 360 degrés. Grâce aux algorithmes de reconstruction avancés de Nikon, la qualité du scan est équivalente à celle des résultats de la tomographie numérique conventionnelle.
Limited Angle CT excelle dans l’inspection de petites zones au sein d’échantillons plus importants. Alors que la rotation traditionnelle à 360 degrés risque d’entraîner une collision entre l’échantillon et la source de rayons X à des grandissements élevés, Limited Angle CT ne nécessite qu’une rotation partielle (par exemple 270 degrés), ce qui permet de positionner l’échantillon plus près et ainsi d’obtenir une meilleure résolution.

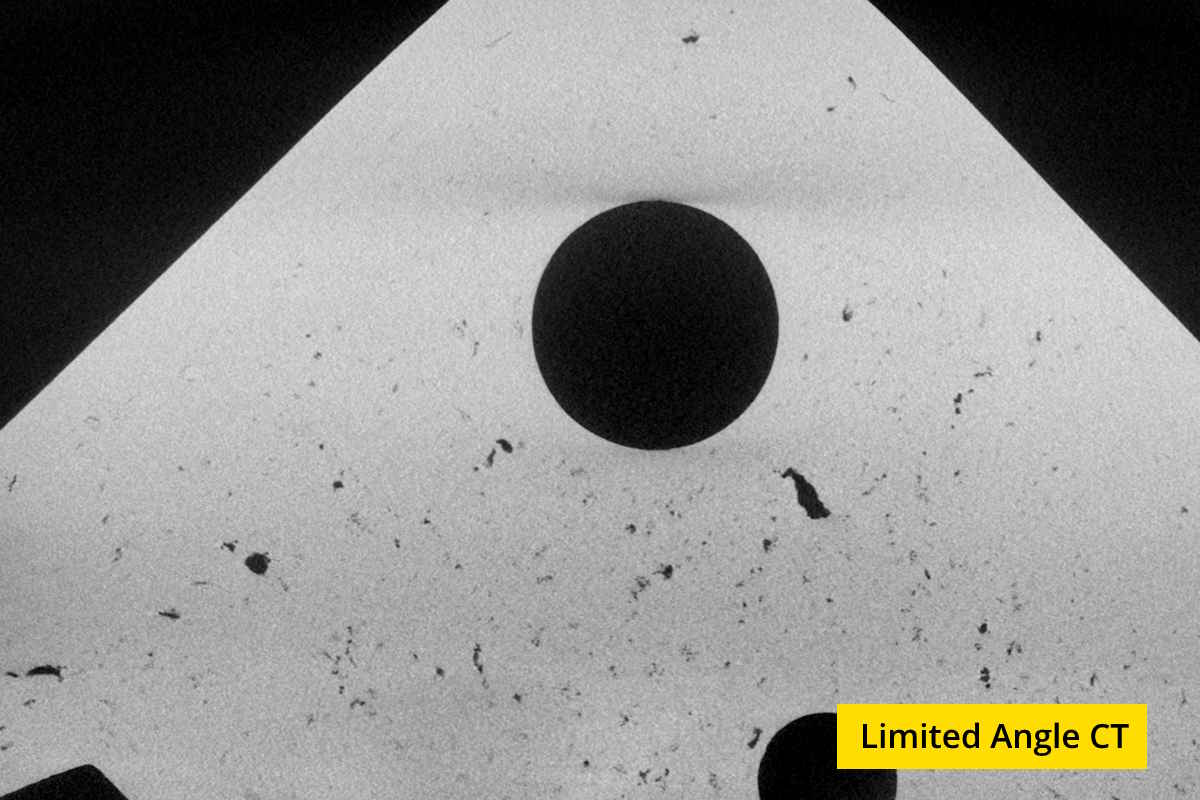

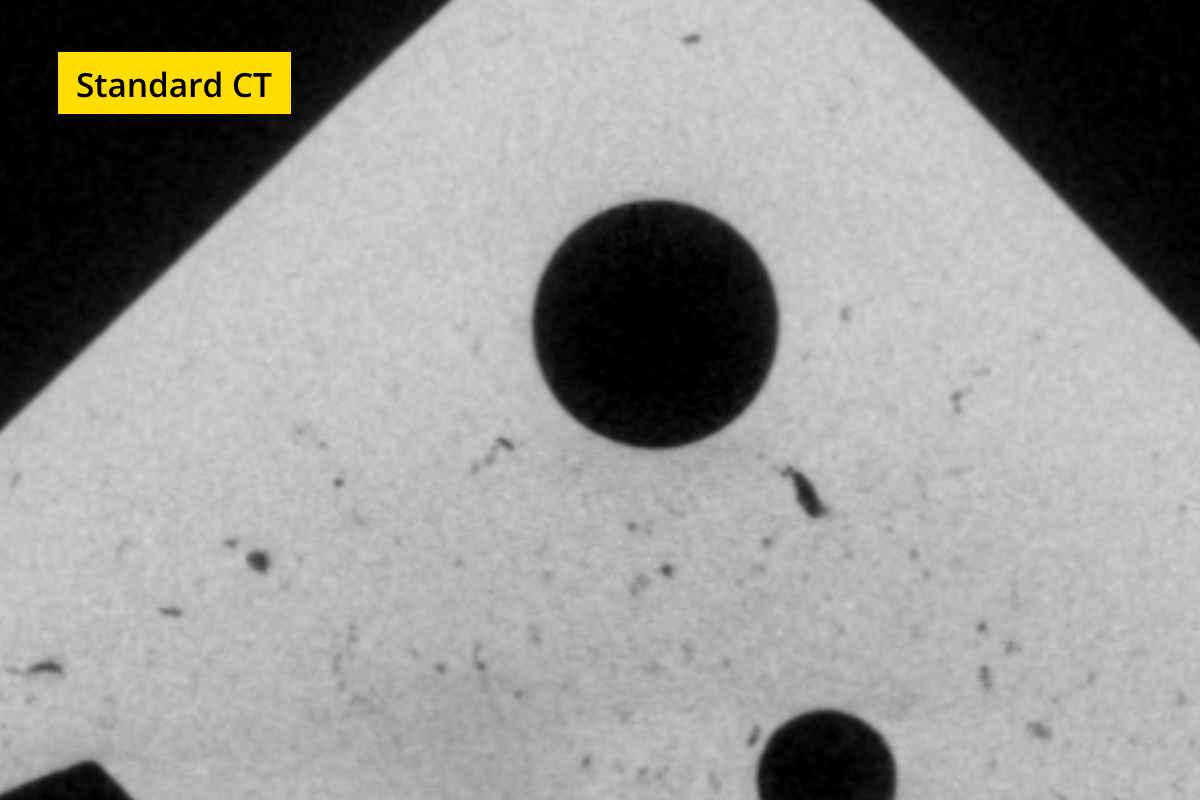

Cette technologie intègre de nouveaux calculs automatiques du centre de rotation et des algorithmes de reconstruction optimisés, éliminant les artefacts généralement associés à la tomographie numérique à rotation partielle. Cette approche spécialisée garantit que la qualité et la précision du scan correspondent aux résultats de la tomographie numérique conventionnelle, tout en permettant l’inspection détaillée de géométries d’échantillons difficiles qui étaient auparavant considérées comme difficiles à examiner.

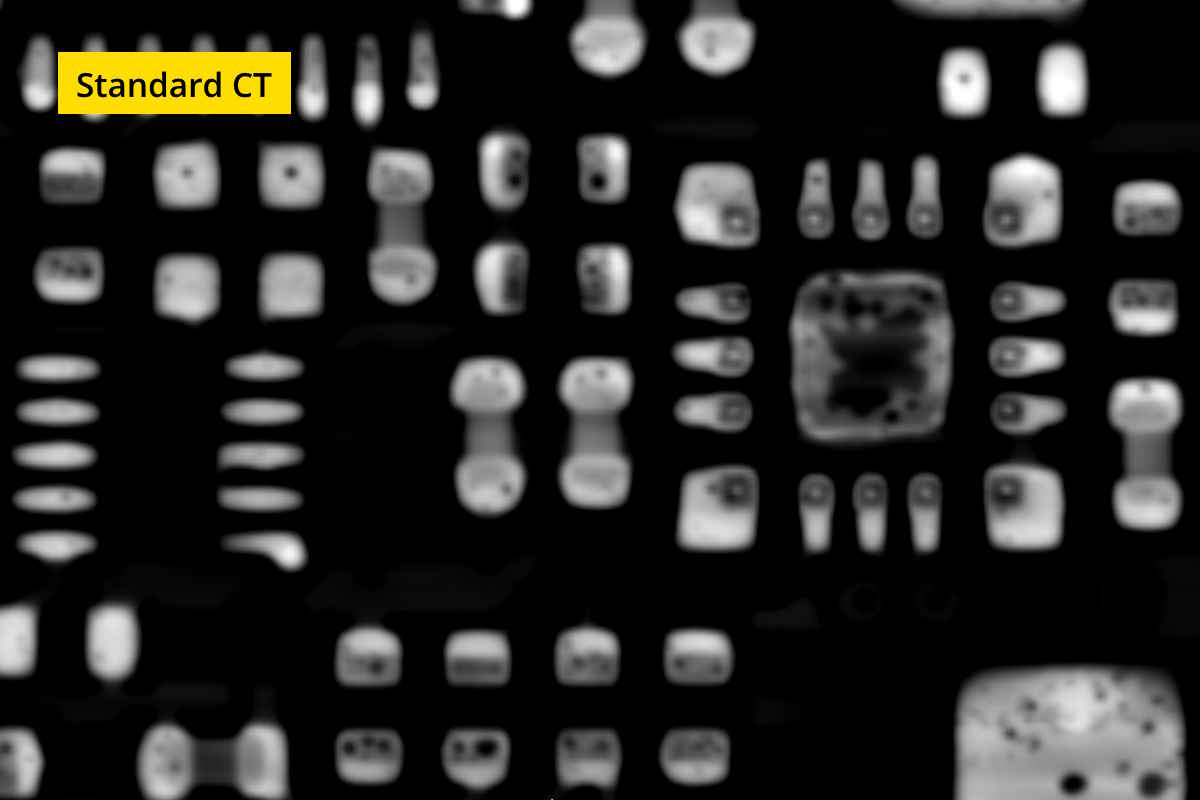

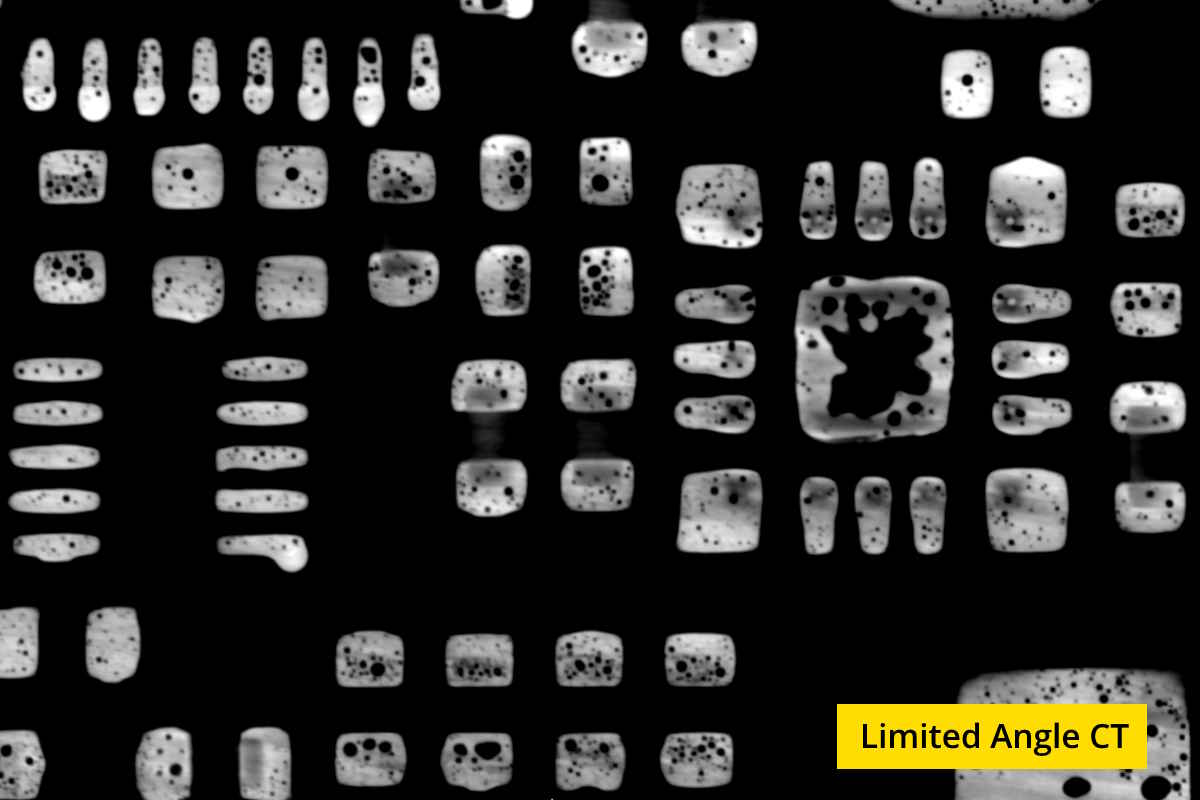

Limited Angle CT permet d’augmenter la résolution, i.e. de réduire la taille des voxels, en plaçant les échantillons plus près de la source de rayons X, ce qui permet d’obtenir un agrandissement géométrique supérieur. Cette résolution accrue permet une détection plus précise et plus fiable des défauts, y compris les porosités/inclusions et les fissures, ce qui renforce la confiance dans les résultats de l’inspection.

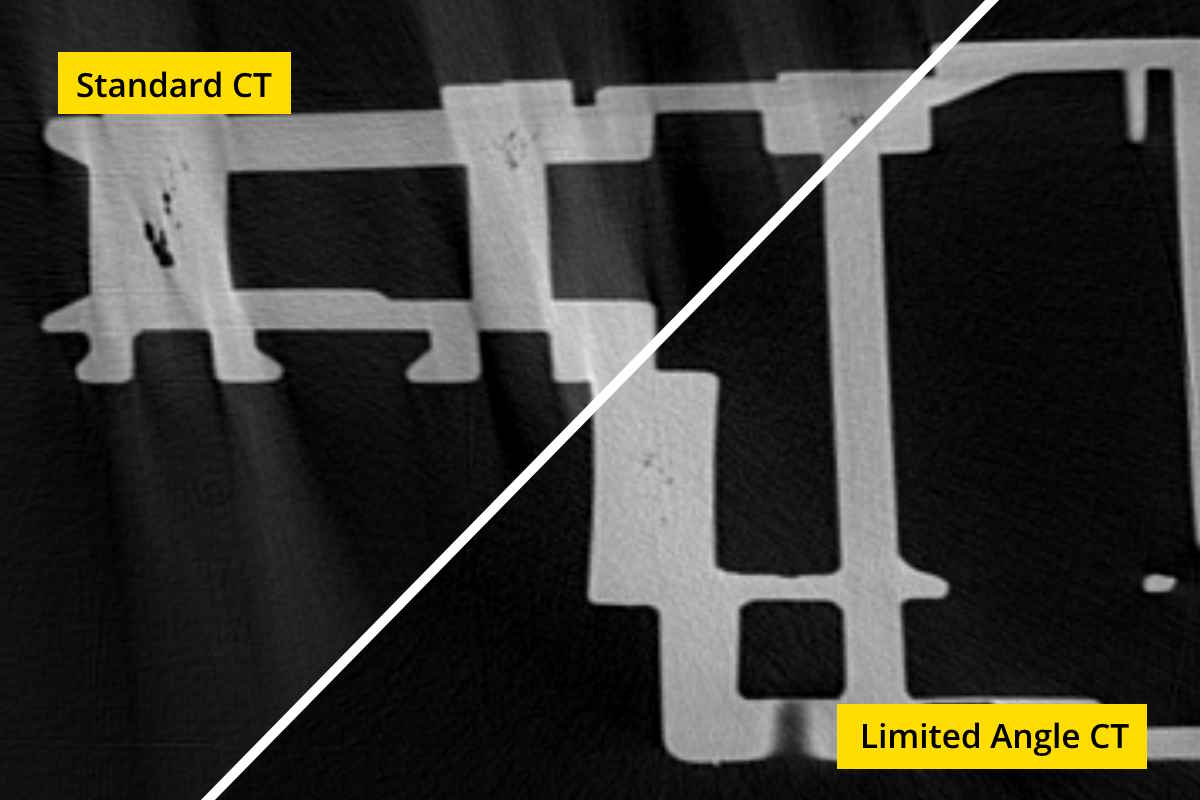

Limited Angle CT utilise l’algorithme de reconstruction avancé de Nikon, spécifiquement optimisé pour les volumes de données à rotation partielle. Cette technologie spécialisée permet d’obtenir des résultats de haute qualité à partir d’acquisitions à angle réduit, ce qui correspond aux performances des tomographies numériques conventionnelles sur 360 degrés. Le logiciel sur mesure surpasse systématiquement les moteurs de reconstruction standard lors du traitement d’ensembles de données à angle limité, garantissant ainsi une qualité et une précision d’image supérieures.
Le logiciel de reconstruction propriétaire de Nikon comporte un algorithme innovant de calcul du centre de rotation qui élimine le besoin d’aides au positionnement lors de la reconstruction des données de tomographie numérique. Cette avancée permet des scans entièrement automatisés sans intervention manuelle, ce qui simplifie le processus de Limited Angle CT.
Limited Angle CT complète la boîte à outils de tomographie numérique complète de Nikon, qui comprend X.Tend Helical CT, Tilted CT, Half.Turn CT et Scatter Correction CT, chacun améliorant la résolution du scan et la qualité des données.
Cette suite polyvalente de techniques d’imagerie avancées garantit des résultats optimaux pour chaque exigence d’inspection, offrant aux fabricants la flexibilité de sélectionner la méthode la plus appropriée pour chaque application.
Limited Angle CT maximise la précision du contrôle Qualité en électronique, en offrant une solution d’imagerie avancée pour les détails critiques. Cette technologie innovante permet d’examiner des composants spécifiques, tels que des circuits intégrés ou composants sur une carte de circuit imprimé, avec une clarté et un niveau de détail exceptionnels, le tout sans détruire ou compromettre des échantillons précieux. En concentrant la puissance d’imagerie à haute résolution sur les régions critiques, Limited Angle CT révèle les défauts cachés dans les joints de soudure, les traces et les connexions de composants que les méthodes d’inspection traditionnelles risquent de ne pas voir. Lors de l’examen de connexions de réseaux à billes (Ball Grid Array, BGA) spécifiques ou de l’analyse de plusieurs composants sur une carte, la capacité d’inspection ciblée du système fournit des informations vitales tout en maintenant l’efficacité de la production.
Limited Angle CT transforme les capacités d’inspection des batteries grâce à des solutions d’inspection révolutionnaires conçues pour l’environnement moderne et exigeant de la fabrication actuelle des batteries. La technologie d’imagerie supérieure de Limited Angle CT permet une inspection détaillée de la région d’intérêt, révélant les défauts critiques et les irrégularités que d’autres méthodes d’inspection pourraient manquer. En mettant en œuvre Limited Angle CT, les fabricants peuvent réduire considérablement les risques liés à la qualité tout en accélérant la production – une combinaison qui change la donne et qui favorise à la fois la sécurité et l’efficacité.
Limited Angle CT offre aux chercheurs un aperçu sans précédent de la structure des échantillons au niveau microscopique. Cette solution d’imagerie polyvalente offre une résolution exceptionnelle pour une analyse détaillée dans de nombreuses disciplines, de la science des matériaux à la recherche biologique. Qu’il s’agisse d’examiner des matériaux composites complexes, d’étudier des structures cellulaires ou d’analyser des objets archéologiques, Limited Angle CT permet une visualisation non destructive et tridimensionnelle qui peut révéler des détails jusque-là cachés. Grâce à son interface facile à utiliser et à ses puissants outils d’analyse, les chercheurs peuvent recueillir des données complètes pour leurs publications et valider des modèles théoriques. Comme il s’agit d’une des nombreuses méthodes de scan disponibles, cette flexibilité garantit que le système de tomographie par rayons X peut s’adapter pour répondre aux diverses exigences de la recherche dans un large éventail d’études universitaires.
Limited Angle CT révolutionne le contrôle Qualité dans la fabrication automobile en offrant de puissantes capacités d’inspection pour les composants critiques. De l’examen des batteries de véhicules électriques à la validation d’assemblages complexes, cette technologie d’imagerie avancée fournit des résultats exceptionnels. Le système révèle les défauts cachés dans les soudures, les connecteurs et les éléments structurels que les méthodes d’inspection traditionnelles risquent de ne pas voir. La technologie d’imagerie supérieure de Limited Angle CT aide les fabricants à respecter des normes de sécurité strictes et à optimiser l’efficacité de la production – des avantages clés sur le marché automobile concurrentiel d’aujourd’hui.
Limited Angle CT et Tilted CT améliorent toutes deux les capacités d’inspection en évitant les collisions d’échantillons à des grandissements géométriques élevés. La différence essentielle réside dans leur application : Limited Angle CT excelle dans l’examen des régions d’intérêt situées au bord de l’échantillon, en utilisant une rotation partielle pour obtenir des résultats optimaux. En revanche, Tilted CT utilise une rotation complète de 360 degrés avec un positionnement incliné de l’échantillon, offrant une approche alternative lorsque la rotation partielle n’est pas appropriée.
Limited Angle CT est particulièrement efficace pour inspecter des caractéristiques spécifiques ou des régions d’intérêt au sein d’assemblages de plus grande taille. Cette technique excelle dans l’examen de caractéristiques telles que les joints de soudure de réseaux à billes (BGA) sur les circuits imprimés, les connexions de cellules de batterie ou les composants soudés dans les pièces automobiles. La possibilité d’obtenir un fort grandissement géométrique tout en se concentrant sur les zones critiques en fait l’outil idéal pour les applications nécessitant une inspection détaillée des caractéristiques qui sont généralement difficiles à imager à l’aide des méthodes de tomographie numérique conventionnelles.
Limited Angle CT est l’une des techniques d’imagerie avancées disponibles dans la boîte à outils de tomographie numérique de Nikon. Elle est complémentaire d’autres méthodes telles que X.Tend Helical CT, Tilted CT, Half.Turn CT, et Scatter Correction CT. Cette approche polyvalente permet aux opérateurs de sélectionner la technique la mieux adaptée à chaque tâche d’inspection spécifique, Limited Angle CT excellant dans l’inspection à fort grandissement de régions spécifiques au sein d’échantillons plus importants.
Bien que le concept de tomographie à angle partiel existe depuis de nombreuses années, Limited Angle CT de Nikon représente une avancée significative dans la technologie. La principale innovation réside dans les algorithmes de reconstruction exclusifs de Nikon, qui surmontent les limites traditionnelles de qualité d’image associées aux scans à rotation partielle. Cette mise en œuvre moderne donne des résultats supérieurs, produisant une qualité d’image comparable à celle de la tomographie numérique conventionnelle – des capacités qui n’étaient pas réalisables auparavant avec les anciennes techniques à angle limité.

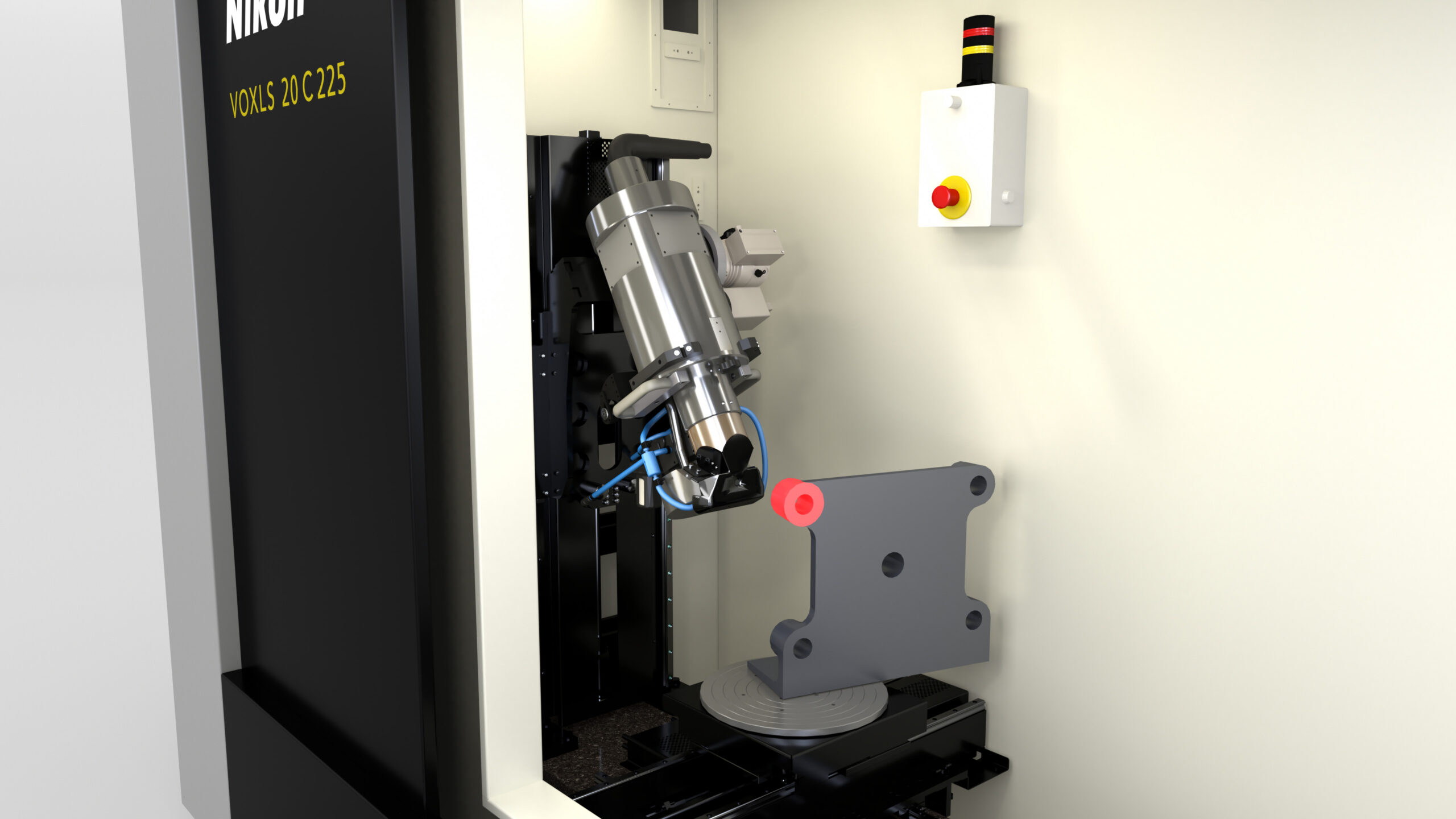

Non, Limited Angle CT est particulièrement bien adaptée aux flux d’inspection automatisés. Le logiciel de reconstruction avancé de Nikon comprend des calculs automatiques du centre de rotation qui éliminent le besoin d’aides au positionnement manuel ou l’intervention de l’opérateur. Cette automatisation permet d’obtenir des résultats d’inspection cohérents et de haute qualité sans besoin de supervision. Le système peut fonctionner de manière autonome une fois programmé, ce qui permet aux opérateurs de se concentrer sur d’autres tâches tout en maintenant une cadence de contrôle élevée et qualitative.
