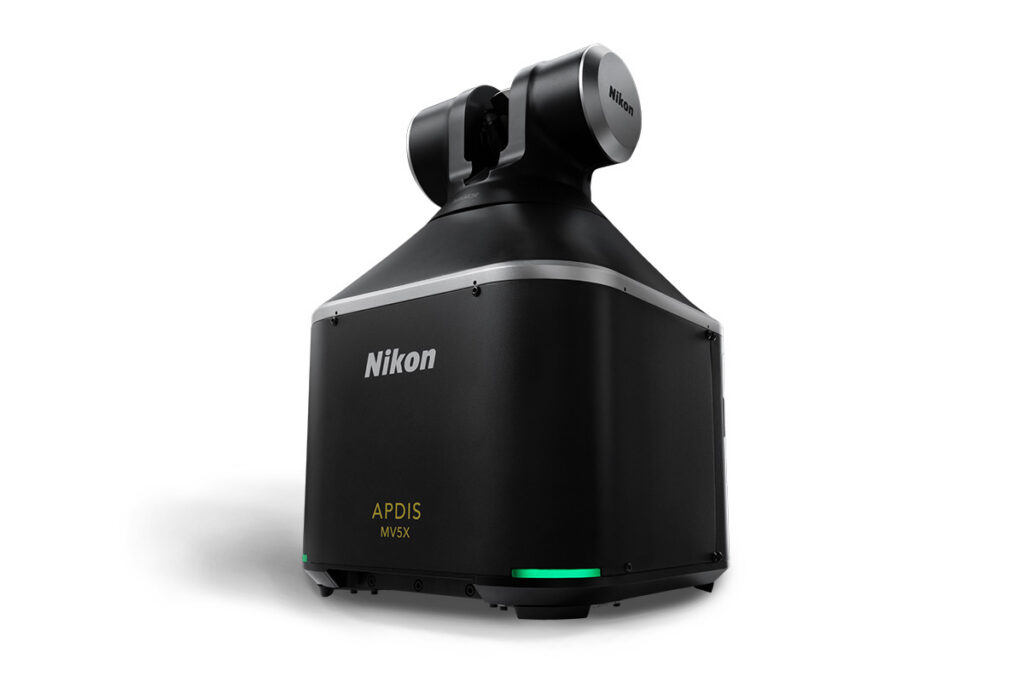

Dengan desain yang ringkas dan ringan, MV5X menghadirkan pengukuran fitur dan permukaan yang sangat cepat tanpa mengorbankan akurasi, serta mendukung pengukuran portabel dan otomatis di mana pun diperlukan.
Dirancang untuk portabilitas, otomatisasi, kecepatan, dan akurasi, MV5X menggunakan teknologi elektronik solid-state revolusioner yang dikombinasikan dengan keahlian luas Nikon dalam bidang optik dan teknologi Laser Radar untuk menghadirkan sistem metrologi yang inovatif.
Mengukur detail dari jarak jauh tanpa memerlukan probe genggam, target, atau penyiapan permukaan. Mengotomatisasi tugas inspeksi berulang dalam berbagai aplikasi manufaktur, industri, dan penelitian yang komprehensif, termasuk fitur yang sulit dijangkau, kompleks, dan halus.
Pemindaian cepat dan pengukuran yang efisien secara signifikan mengurangi waktu inspeksi dibandingkan teknik metrologi tradisional.
Kontrol sinar yang presisi dan akurasi tinggi memastikan kinerja pengukuran yang efisien tanpa mengorbankan kualitas.
Laser Radar MV5X menghadirkan pengukuran portabel tanpa kontak, baik otomatis maupun semiotomatis, yang mengurangi waktu penyiapan dan pengukuran, meminimalkan waktu henti produksi, serta memaksimalkan efisiensi.
MV5X menghadirkan pengukuran yang cepat dan akurat sejak instalasi, memungkinkan peningkatan kontrol dan optimisasi proses—bahkan selama fase ramp-up.
Pengukuran yang andal membantu mengidentifikasi masalah lebih awal, meningkatkan kontrol kualitas, serta menyediakan data umpan balik dan feedforward untuk mengoptimalkan proses manufaktur secara berkelanjutan.
Gunakan perangkat yang sama secara inline, offline, atau langsung di lantai produksi untuk memastikan hasil yang konsisten di semua tahap produksi.
Laser Radar Nikon telah banyak digunakan dalam industri otomotif, dan MV5X dikembangkan berdasarkan pengalaman tersebut. Mencakup aplikasi, seperti inspeksi komponen masuk, inspeksi perkakas/fixture, pengukuran detail di ruang metrologi, inspeksi inline BiW, umpan balik penempatan stud, pengukuran gap dan flush BiW atau VoW, serta penyelarasan dan penyiapan lini produksi.
Digunakan di berbagai area manufaktur kedirgantaraan, Laser Radar Nikon sangat cocok untuk kebutuhan volume besar dan akurasi tinggi. Mencakup aplikasi, seperti inspeksi cowling mesin dan nacelle, sambungan sayap ke badan, inspeksi layup fuselage, penentuan sambungan fuselage, inspeksi dan kontrol layup wing skin, pengukuran penempatan wing rib dan stringer, serta kontrol garis engsel flap sayap.
Pengukuran MV5X dengan volume tinggi, tanpa kontak, dan akurat, serta portabilitasnya menjadikannya ideal untuk digunakan dalam manufaktur energi terbarukan. Mencakup aplikasi, seperti inspeksi nacelle turbin angin, inspeksi bilah turbin angin, penyelarasan panel surya, serta pengukuran dan penyelarasan reflektor surya.
Pengukuran permukaan yang halus dan sangat reflektif, seperti pada antena satelit, dapat dilakukan dengan mudah menggunakan Laser Radar Nikon. Mencakup aplikasi, seperti inspeksi dan penyelarasan panel reflektor, inspeksi dan penyelarasan panel surya, serta inspeksi piringan teleskop radio.
Baik untuk pengukuran inline maupun offline, otomatis maupun semiotomatis, MV5X dapat digunakan di berbagai aplikasi manufaktur untuk memastikan kontrol proses dan kualitas komponen berukuran sedang hingga besar, terutama yang sulit diukur menggunakan teknologi pengukuran tradisional. Mencakup aplikasi, seperti inspeksi logam lembaran, inspeksi layup komposit, inspeksi pengecoran, dan lainnya.

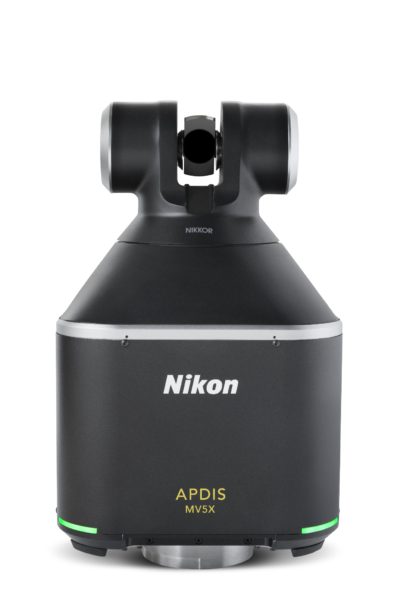

MV5X memanfaatkan teknologi elektronik solid-state mutakhir dan optik NIKKOR untuk meminimalkan ukuran teknologi sekaligus mempertahankan akurasi dan kinerja tinggi yang menjadi ciri khas Laser Radar.
MV5X dapat digunakan di berbagai lingkungan industri dengan peringkat IP54 dan rentang suhu 5 °C hingga 50 °C; sistem ini sama efektifnya digunakan di ruang metrologi maupun di lantai produksi.
MV5X hanya memerlukan sebagian kecil energi yang dipantulkan kembali ke sistem, sehingga bahkan permukaan yang sangat reflektif dapat diukur tanpa pelapisan atau persiapan apa pun.

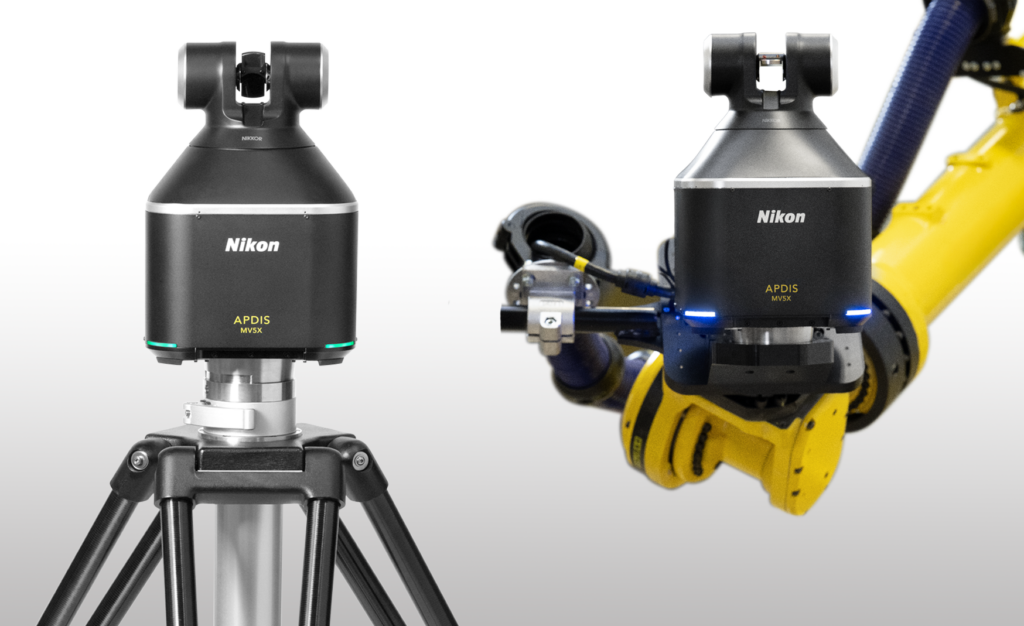

Ya, MV5X dirancang untuk digunakan dalam orientasi apa pun, baik dipasang secara statis, pada robot, maupun pada rel. Hal ini memungkinkan fleksibilitas instalasi yang tinggi serta meningkatkan visibilitas fitur.
Dengan menggunakan interferometri heterodin, pengukuran tanpa kontak yang akurat dapat dilakukan pada hampir semua permukaan. Selain itu, suhu permukaan benda tidak memengaruhi pengukuran, sehingga memungkinkan pengukuran benda panas atau dingin secara aman dari jarak jauh.
| Data Rate | 24000 Hz |
| Measurement Speed *1 | 6000 pts/s scanning |
| Measurement Volume | ~3,000 m3 |
| Laser Safety | IEC Class I (IR) |
| Optics | NIKKOR |
| Weight | <12 kg |
| Dimensions (W x D x H) | 228 mm x 228 mm x 365 mm |
*1 Kecepatan aktual bergantung pada pengaturan.
| Operating Temperature | 5°C to 50°C |
| Ambient Light | Insensitive to Ambient Light |
| Ingress Protection | IP54 |
| Range *2 | 20μm + 5μm/m |
| Length Accuracy *2 | ~20μm + 19μm/m |
| Scanning *3 | <30μm |
*2 Akurasi dinyatakan sebagai Kesalahan Maksimum yang Diizinkan (Maximum Permissible Error atau MPE) sesuai dengan ASME B89.4.19-2006, diverifikasi dalam orientasi vertikal pada 20 °C.
*3 Standar deviasi akurasi pemindaian (1σ) terhadap bidang best-fit pada jarak 1 hingga 10 m pada pelat referensi datar
