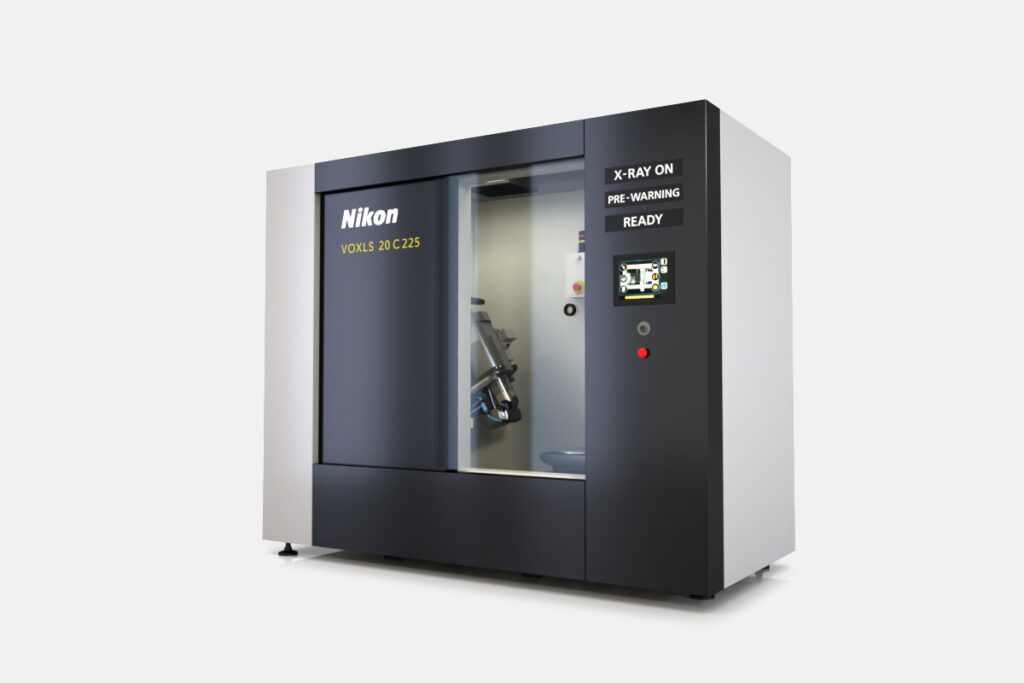

Systèmes d’inspection et de tomographie par rayons X compacts de la série VOXLS 20

Les systèmes de la série VOXLS 20 de Nikon offrent une capacité unique d’inspection par tomographie dans un encombrement réduit, associée à des énergies de scan allant jusqu’à 225 kV, ce qui en fait une solution idéale pour une large gamme d’échantillons.

Des performances exceptionnelles dans un design compact

Polyvalence

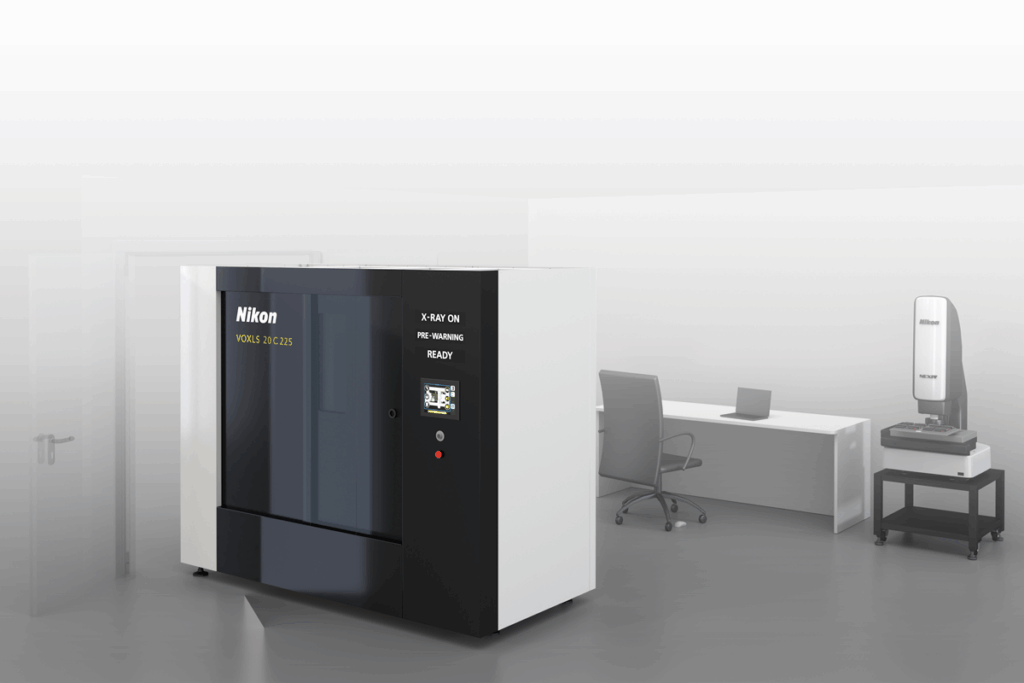

La série VOXLS 20 de systèmes d’inspection et de tomographie par rayons X est parfaite pour les laboratoires, le contrôle qualité et les environnements de production où l’espace est compté. Le système est conçu pour la précision et la fiabilité grâce à un manipulateur de qualité métrologique à base de granit et à des colonnes en acier rigide. Il offre une qualité de données radiographiques et tomographie exceptionnelle dans un volume compact avec une double porte standard.

Points clés du produit

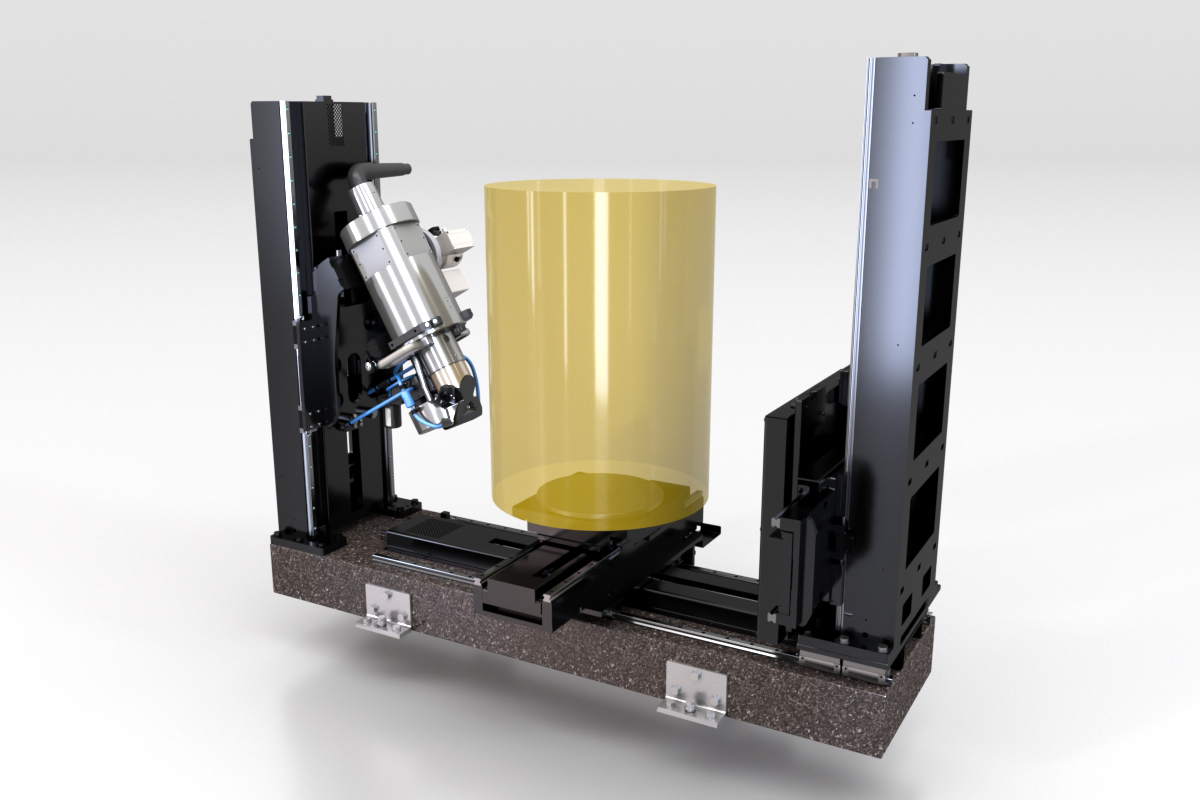

Enveloppe d’inspection
Polyvalente de qualité supérieure

La série VOXLS 20 offre une enveloppe d’inspection de tomographie qui est la plus grande de sa catégorie pour sa taille, ce qui permet aux utilisateurs d’inspecter une gamme variée d’échantillons dans un seul système. Grâce à des modes d’acquisition avancés telles que X.Tend Helical CT, Offset.CT et Panel Shift CT, il maximise l’utilisation du système pour un retour sur investissement rapide et offre la flexibilité nécessaire pour s’adapter à l’évolution des besoins de l’entreprise.

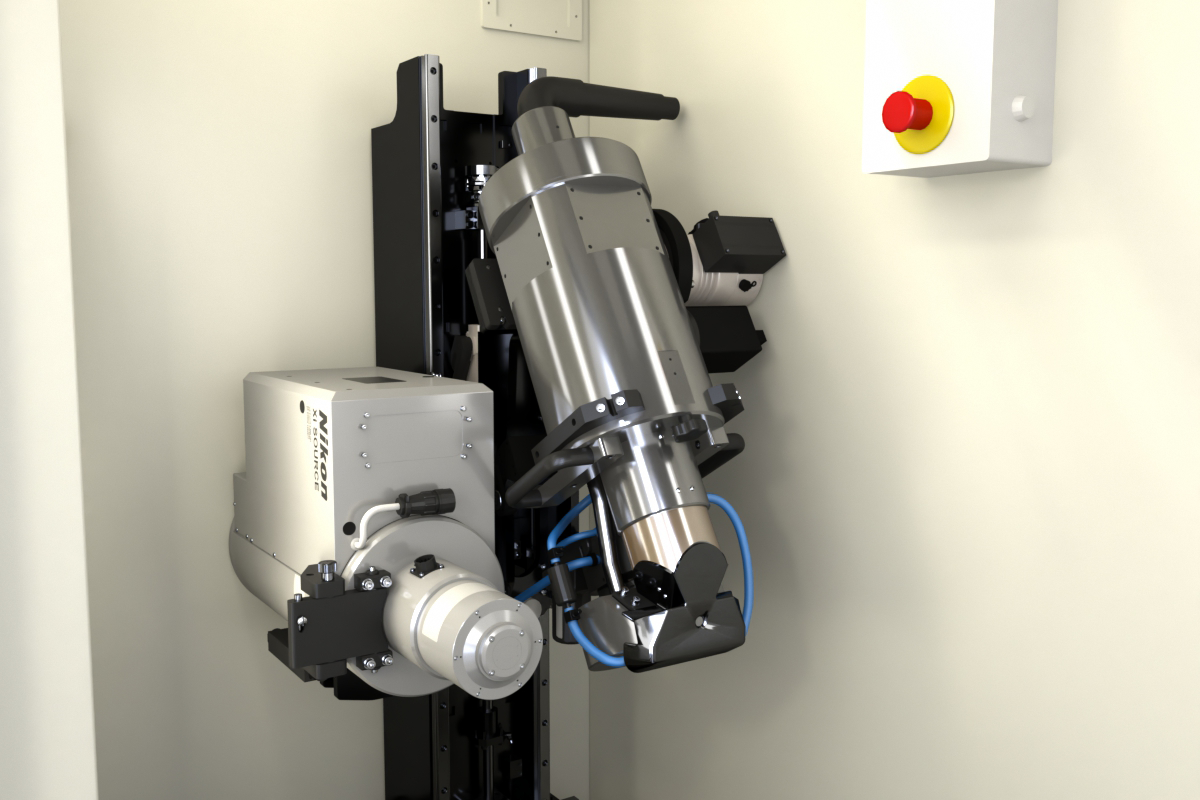

Configuration
Polyvalente à deux sources

Le VOXLS 20 C 225 de Nikon offre une configuration motorisée à double source permettant aux utilisateurs de sélectionner la source optimale pour leur application. D’une simple pression sur un bouton, les utilisateurs peuvent rapidement basculer entre la cible en réflexion à 225 kV pour augmenter le flux et la productivité, et la cible en transmission à 160 kV pour obtenir la meilleure résolution possible.

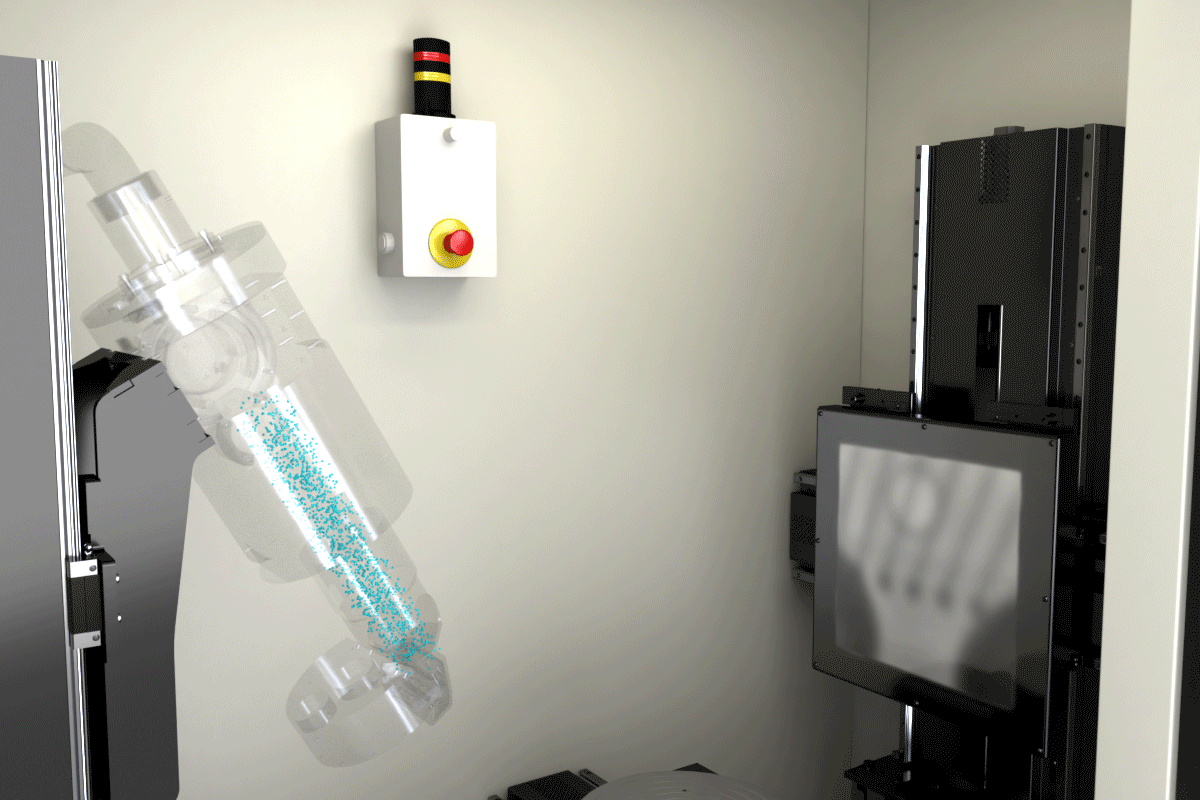

Optimisation de la source
Pour une utilisation conviviale

L’optimisation de la source est une innovation multifonctionnelle utilisée pour assurer une performance optimale du filament source en simplifiant le processus de remplacement du filament, l’installation et l’optimisation continue. Cet outil améliore les performances de la source, prolonge la durée de vie du filament et réduit le stress opérationnel, ce qui permet aux utilisateurs de se concentrer sur la réalisation de leurs objectifs de productivité et de service.

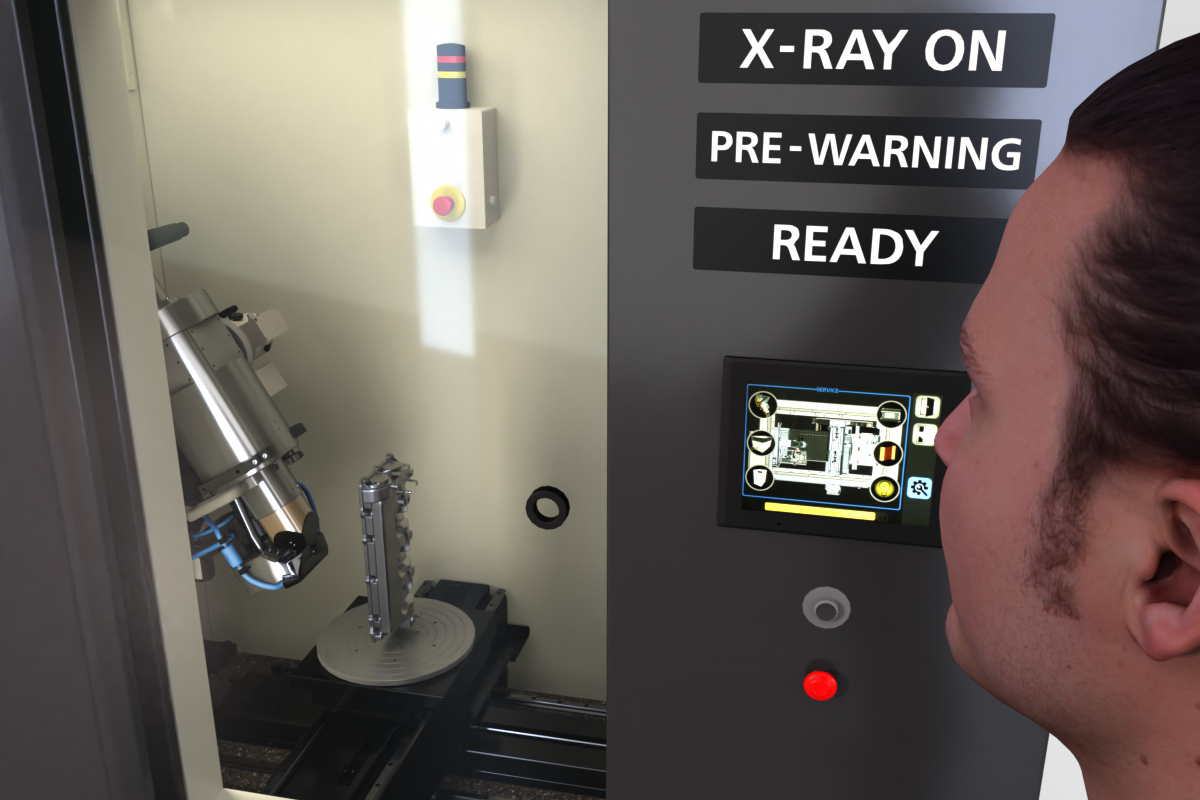

Conception conviviale
Centrée sur l’opérateur

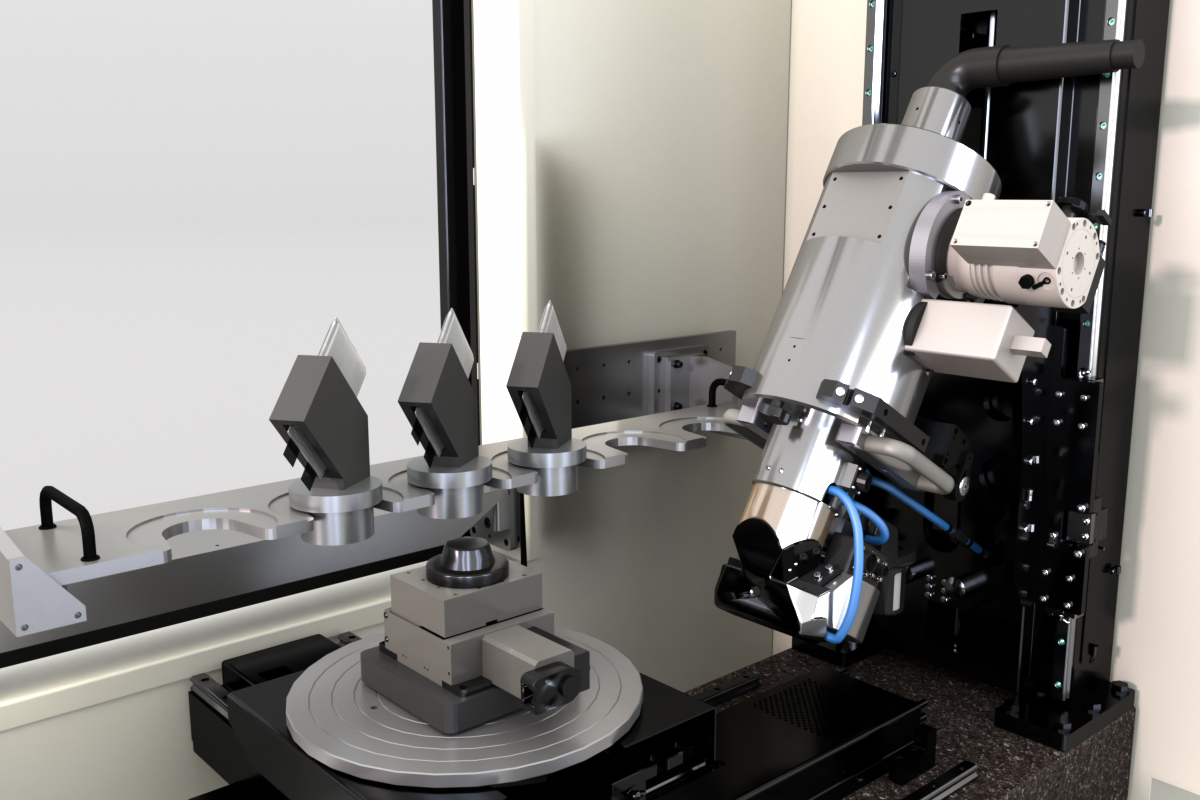

Tous les systèmes de la série VOXLS 20 privilégient la commodité et l’efficacité pour l’utilisateur. Une grande porte vitrée sécurisé permet de positionner les échantillons en toute confiance, tandis que la porte blindée motorisée s’ouvre en moins de 4 secondes pour minimiser les temps d’attente et améliorer le flux de travail. Des fonctions telles que le changeur de filtre et l’optimisation de la source simplifient encore l’utilisation et l’entretien, pour une expérience très efficace et satisfaisante.

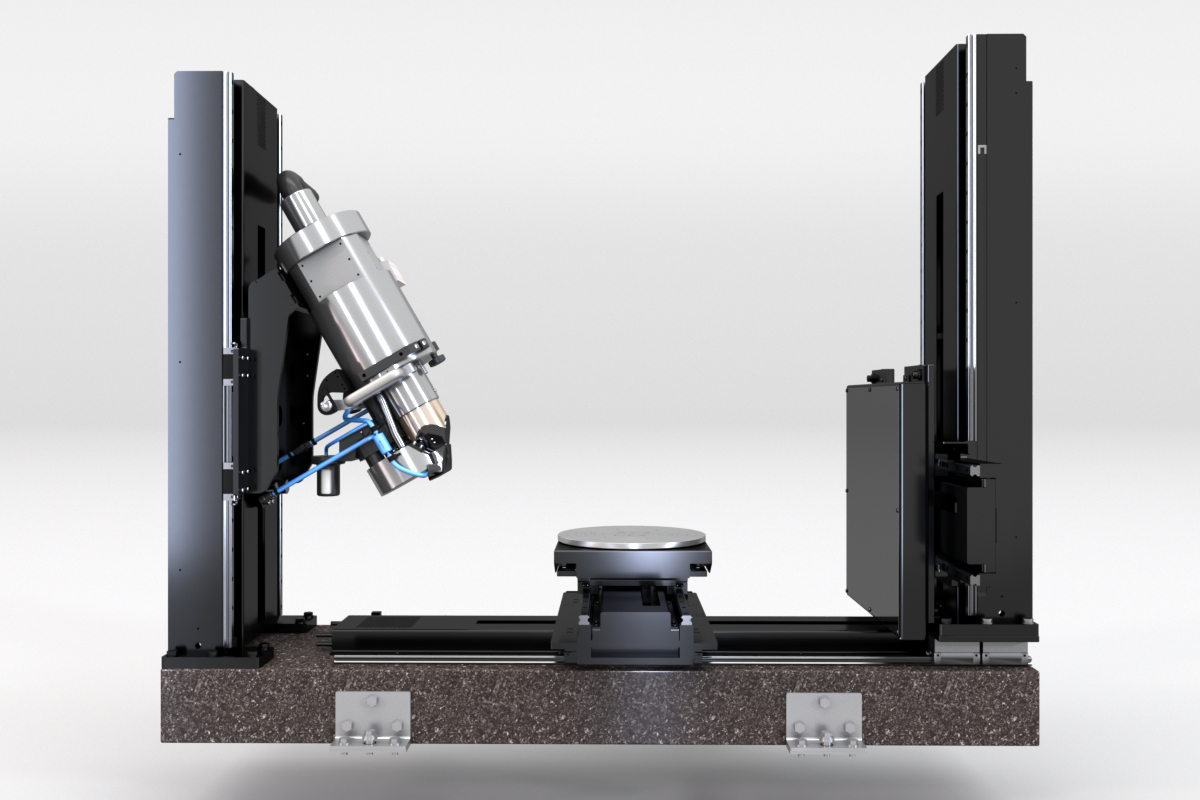

Manipulateur de grade métrologique
De première qualité

Au cœur des systèmes de la série VOXLS 20 se trouve un manipulateur de qualité métrologique à base de granit, associé à des colonnes d’acier rigides, des encodeurs de haute précision et des moteurs linéaires. La construction robuste offre une stabilité mécanique et thermique supérieure, permettant une collecte de données plus précise, encore plus exacte et plus reproductible. Les utilisateurs sont ainsi plus confiants lorsqu’ils prennent des décisions relatives à la conception des produits ou au contrôle de la qualité.

Prêt pour
L’automatisation productive

Améliorez l’efficacité des techniciens grâce aux fonctions de profils de numérisation et de numérisation par lots, faciles à utiliser et indépendantes de l’opérateur. Par ailleurs, l’Autoloader ou le chargement robotisé avec l’Automation OPC UA Interface de Nikon permet une inspection autonome et une efficacité maximale dans un environnement de production.

Spécifications

SourceSource Microfoyer 225 kV avec cible en réflexion statique ou rotative
Source 160 kV optionnelle avec cible en transmission
Volume de scan maximal555 x 759 mm (Ø x H)
Taille maximale d'échantillon750 x 1,297 mm (Ø x H)
Poids maximal de l’échantillon90 kg de charge centrale

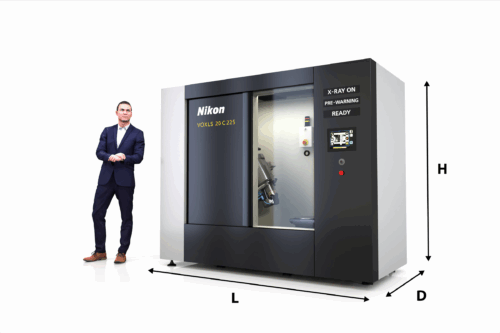

Dimensions du système2,451 x 1,173 x 2,018 mm (L x P x H)
Poids du système<4,800 kg

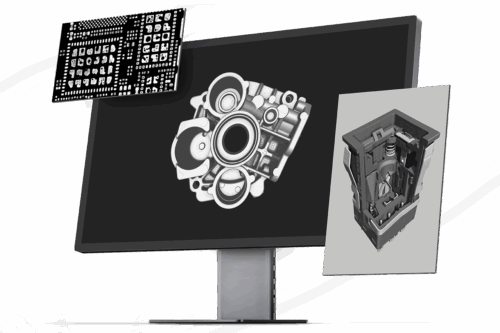

Aller plus loin avec les modes de scan avancés

Développez votre capacité de numérisation, améliorez la clarté, augmentez la résolution et stimulez la productivité avec les fonctions avancées de Nikon. Combinant des modules matériels et logiciels innovants, la suite de modes d’acquisition avancés de Nikon repousse les limites au-delà des rayons X et de la tomographie traditionnels, en particulier pour les échantillons difficiles. Les utilisateurs disposent ainsi de la qualité nécessaire pour prendre des décisions en toute confiance, du débit nécessaire pour accroître la rentabilité et de la flexibilité nécessaire pour s’adapter à l’évolution des besoins de leur activité.

Applications industrielles

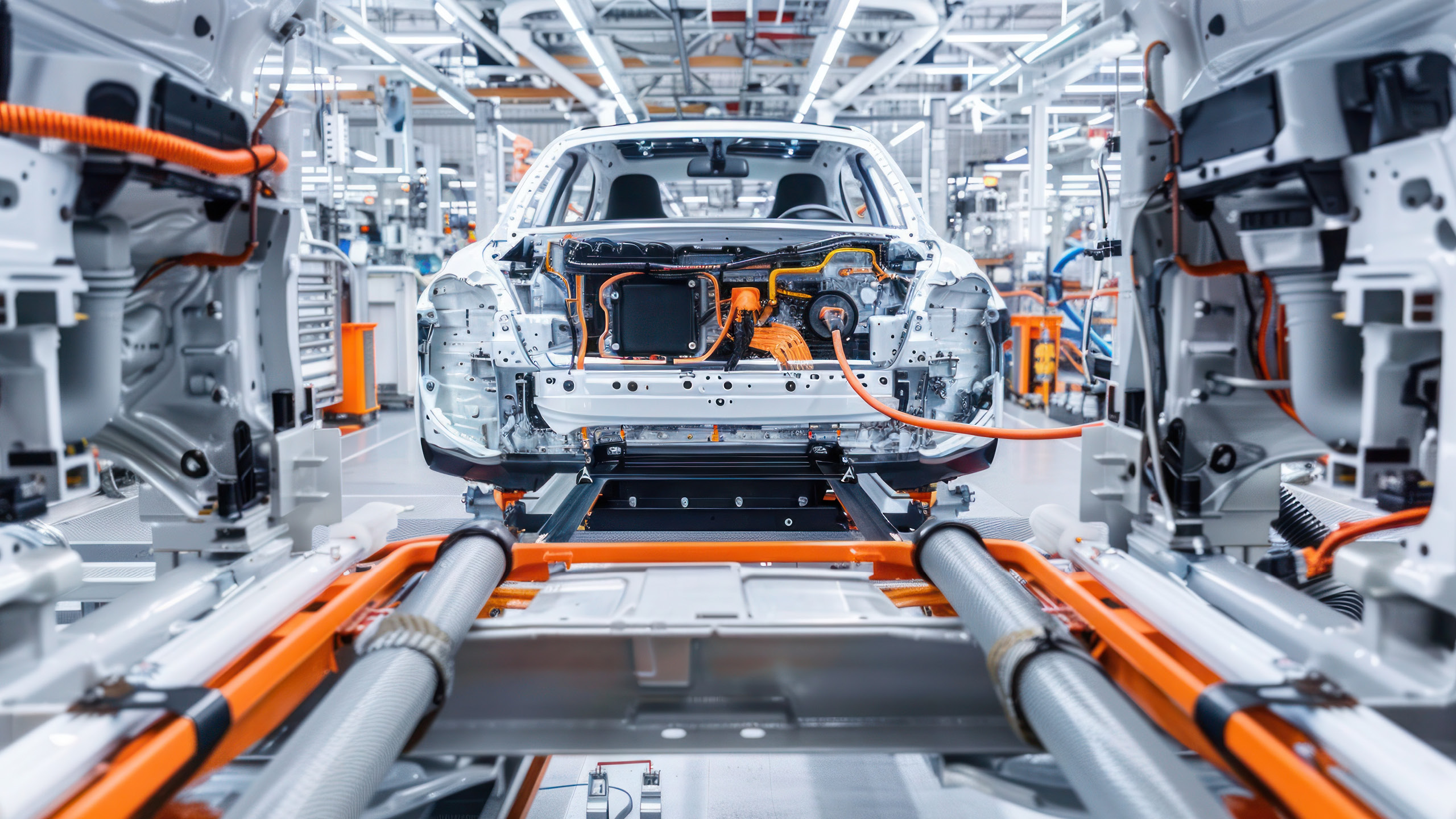

L’industrie automobile nécessite l’inspection de divers composants, des systèmes électriques aux pièces structurelles légères. La série VOXLS 20 permet d’inspecter ces divers composants tout en conservant un faible encombrement dans les usines de fabrication automobile.

L’industrie aérospatiale exige précision et fiabilité pour tous ses composants. Grâce à sa plate-forme de qualité métrologique, la série VOXLS 20 permet l’inspection détaillée de pièces aérospatiales critiques, qu’il s’agisse d’aubes de turbines complexes ou de systèmes électroniques de pointe, afin de s’assurer qu’elles répondent à des normes de qualité rigoureuses.

La recherche académique requiert certaines des applications de numérisation les plus diverses parmi toutes les organisations, y compris des fossiles, de nouveaux mélanges de composites, des alliages de pointe, des plantes, des animaux pour la science et bien plus. La série VOXLS 20 offre les capacités de résolution et les technologies avancées de scan nécessaires pour aider les chercheurs à trouver les réponses qu’ils recherchent, le tout dans un format compact qui s’intègre bien dans les laboratoires universitaires où l’espace est limité.

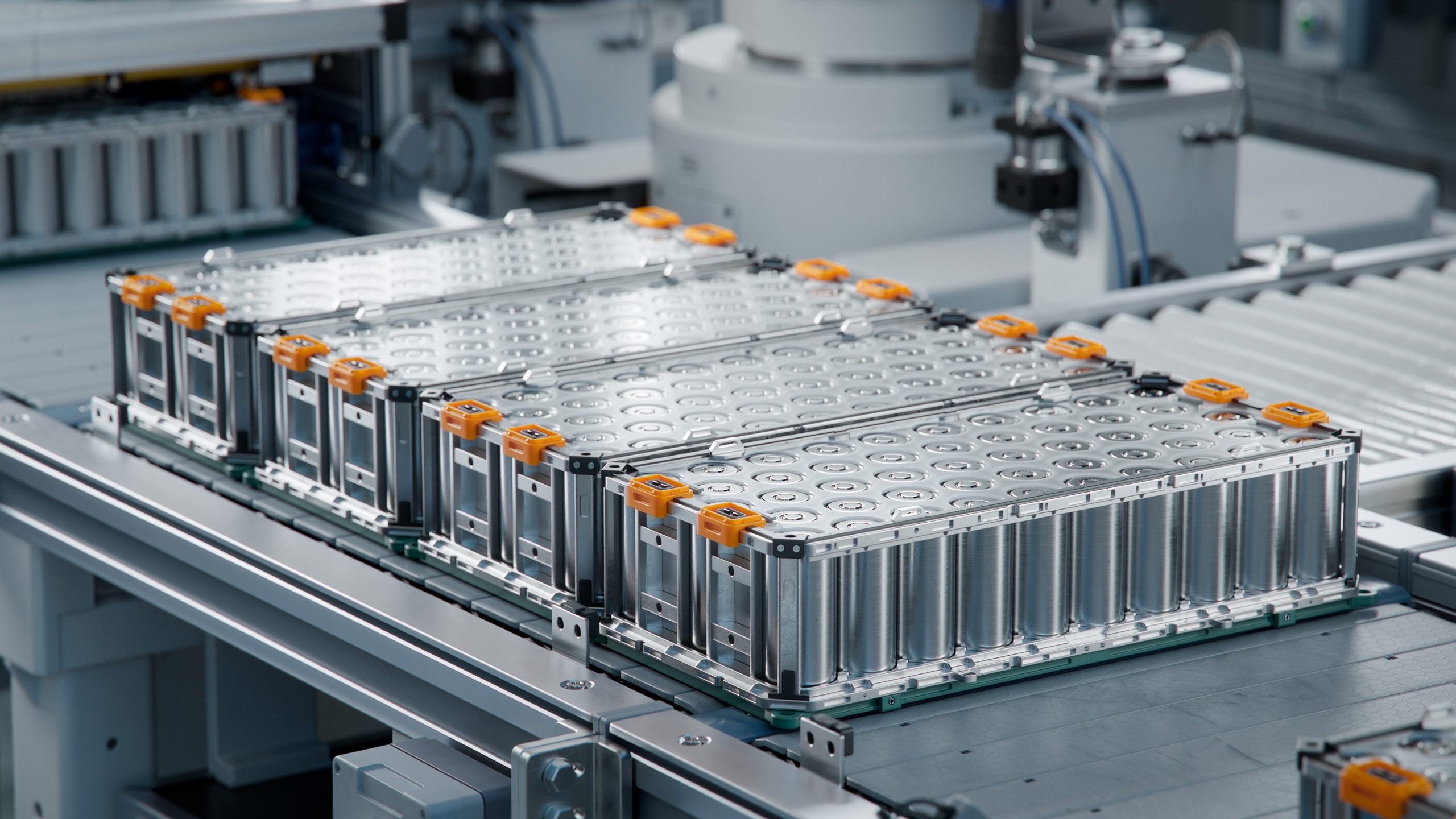

Le marché des véhicules électriques et du stockage de l’énergie, qui innove rapidement, exige de plus en plus l’inspection des batteries pour garantir leur performance et leur sécurité. La série VOXLS 20 est adaptée à l’inspection de tous les types d’éléments de batterie, que ce soit en recherche et développement, en analyse des défaillances ou pour le contrôle qualité de la production.

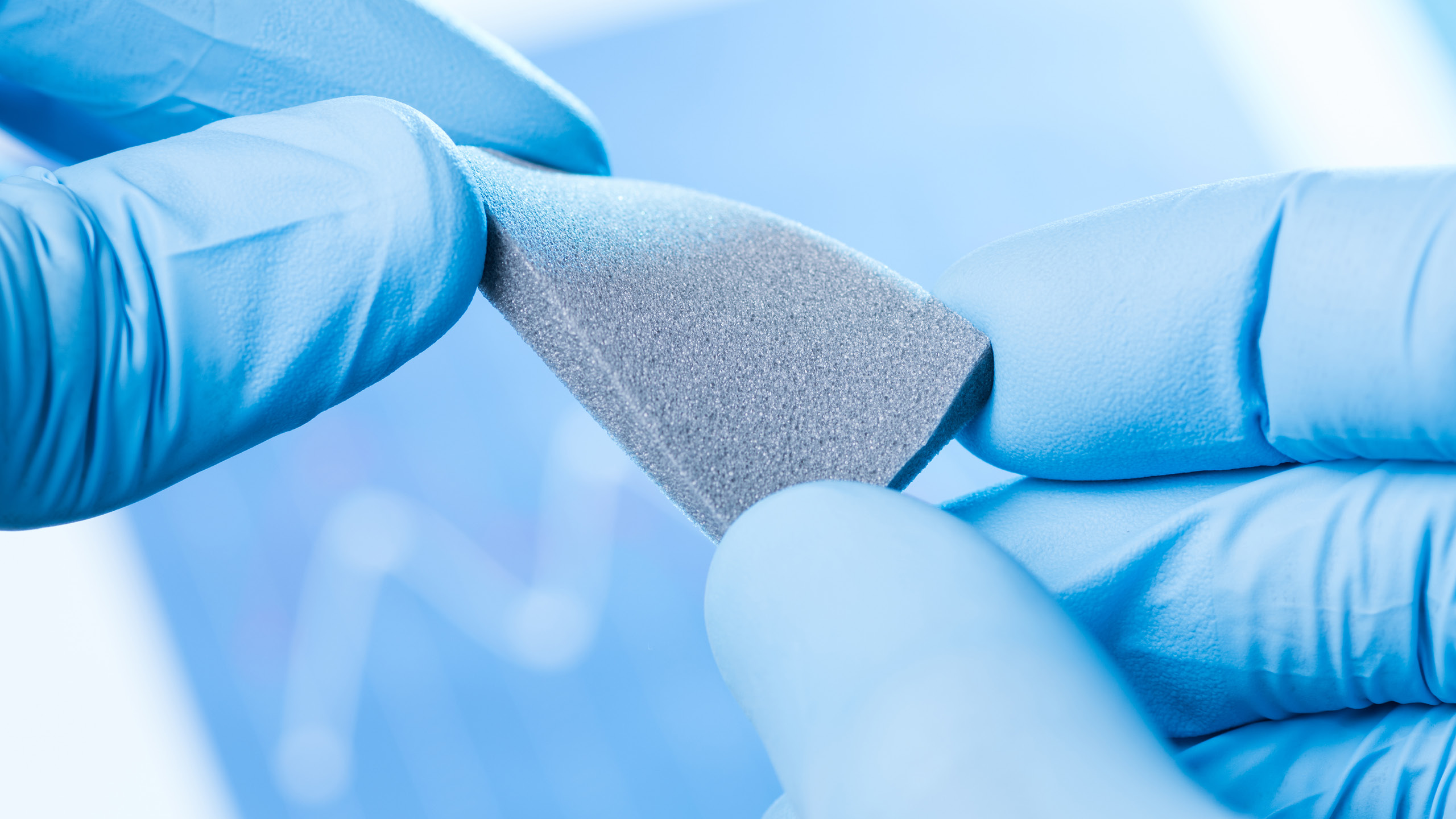

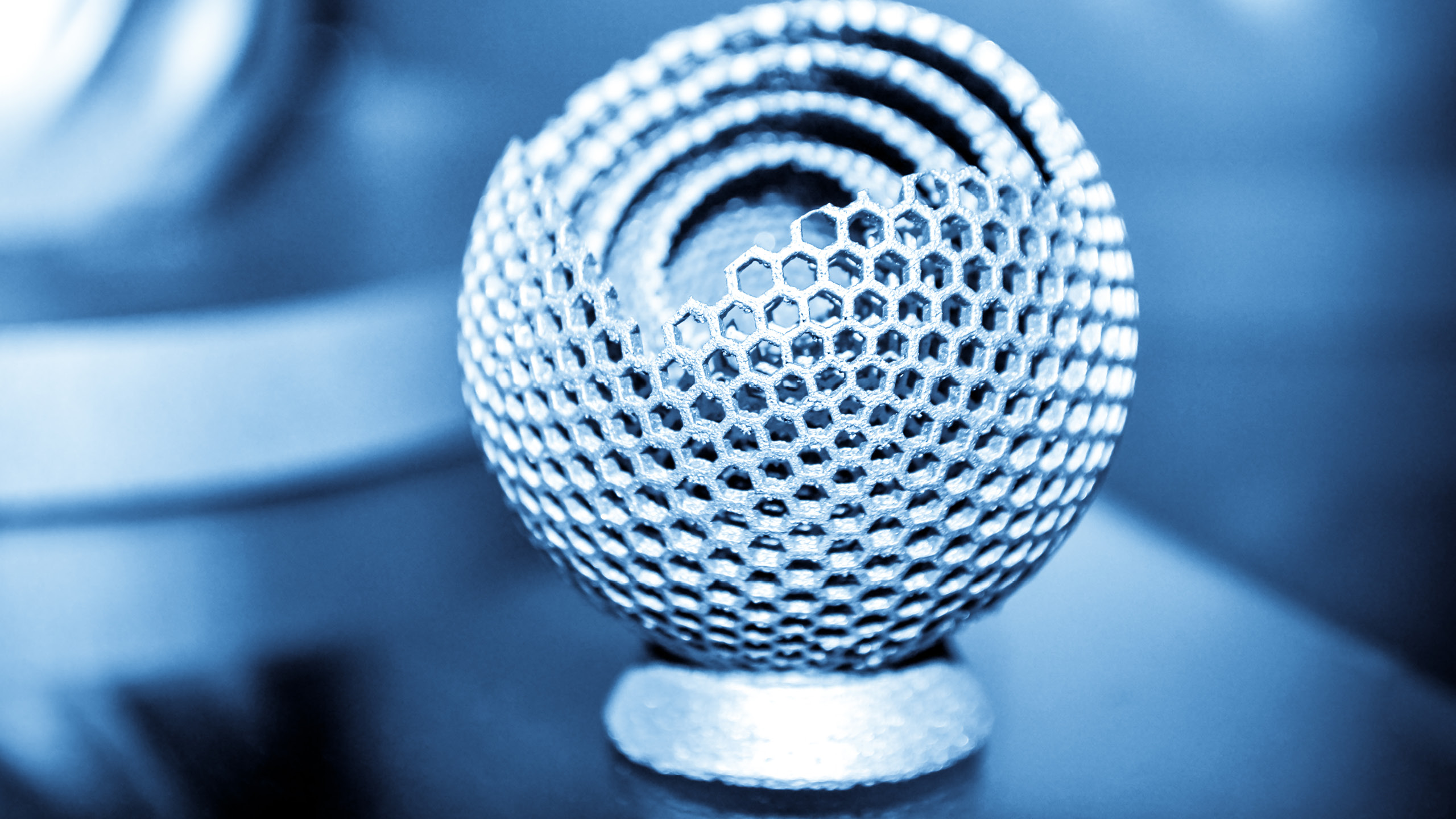

La fabrication additive a révolutionné le prototypage et la production dans de nombreux secteurs. La série VOXLS 20 offre la solution parfaite pour inspecter les géométries complexes, les structures internes et les défauts potentiels des pièces imprimées en 3D, assurant ainsi le contrôle qualité tout au long du processus de fabrication additive.

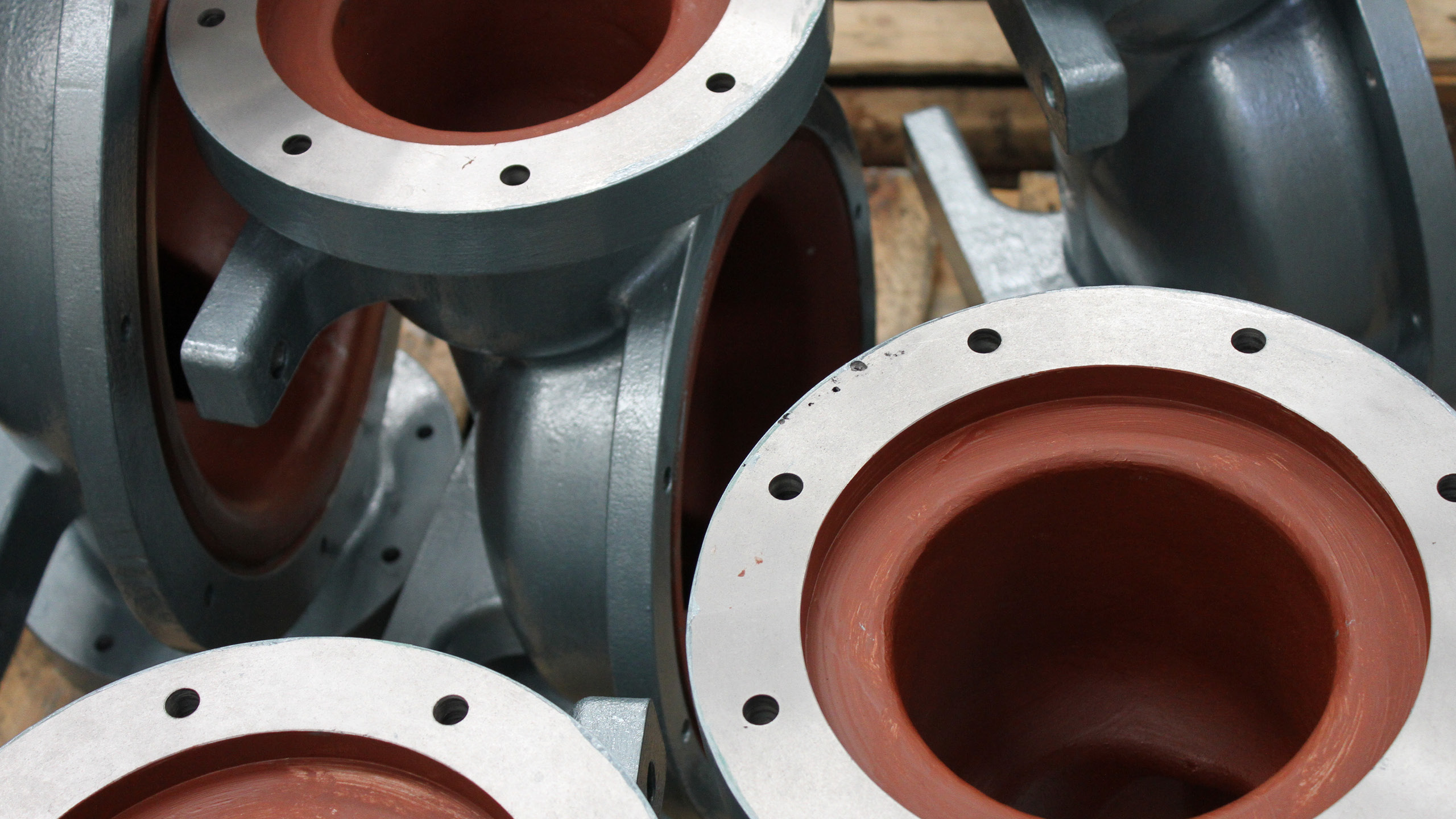

Des alliages légers aux composants de haute précision, les pièces moulées sont essentielles dans de nombreuses industries. La série VOXLS 20 convient parfaitement à l’inspection des pièces moulées de petite et moyenne taille, avec l’identification des inclusions, de la porosité ou du rétrécissement qui pourraient en affecter les performances. Qu’il s’agisse d’examiner des composants individuels ou de petits assemblages, la configuration à double source du système permet d’optimiser les scans pour différents matériaux et densités.

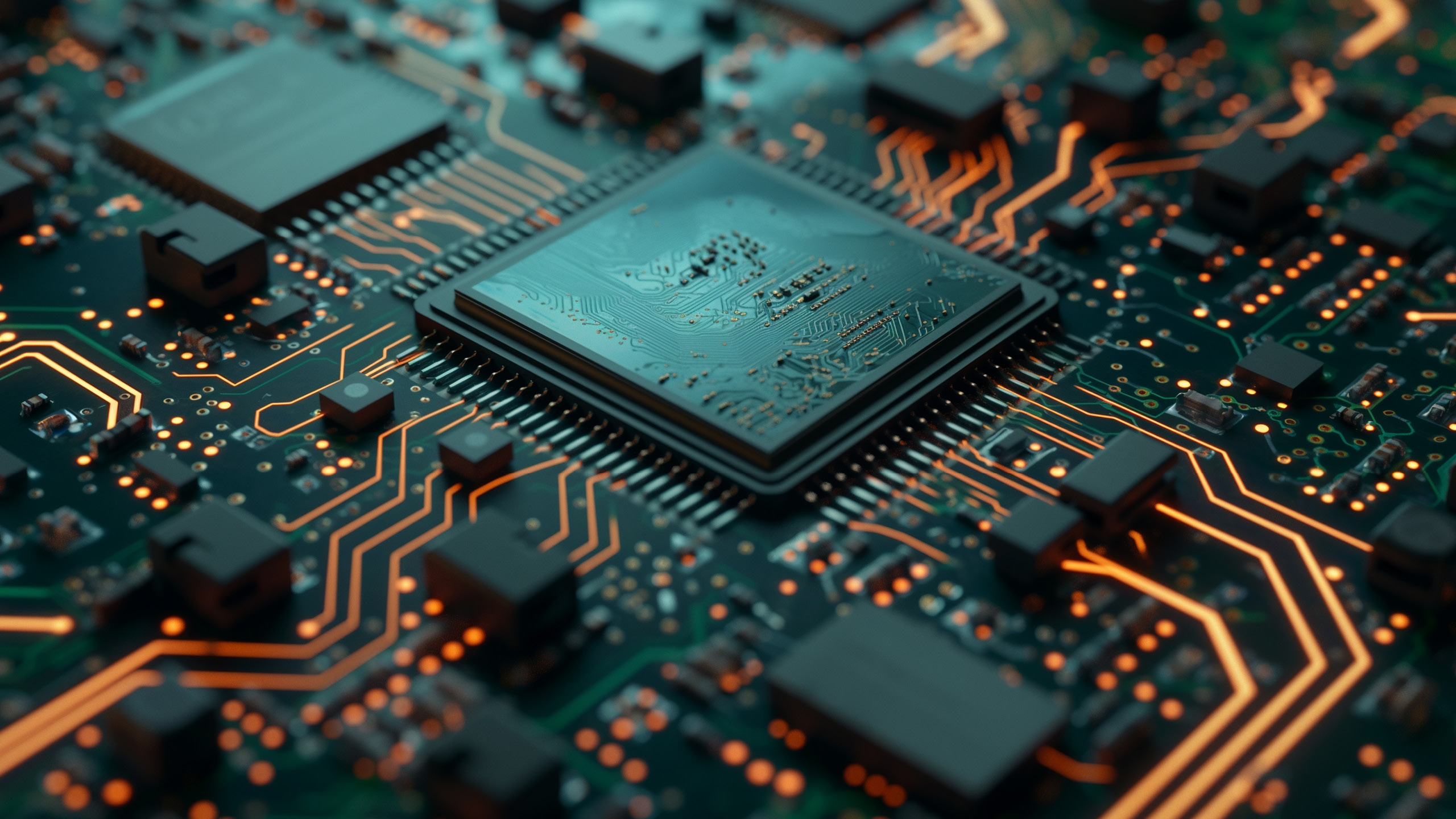

L’électronique est largement utilisée, depuis les micropuces jusqu’aux circuits imprimés multicouches. La série VOXLS 20 offre la résolution nécessaire pour détecter les défauts dans les BGA et les fissures dans les fils de liaison, tout en s’intégrant dans les environnements de fabrication électronique où l’espace est limité.

FAQ

La série VOXLS 20 est conçue pour offrir une capacité maximale dans une enceinte plus compacte, ce qui est idéal pour les installations ayant des contraintes d’espace. Tout en conservant la qualité exceptionnelle des données et la plate-forme de qualité métrologique qui font la réputation de Nikon, la série VOXLS 20 a un encombrement physique plus faible qui lui permet d’intégrer un local via une double porte standard, ce qui offre une plus grande souplesse d’installation.

La série VOXLS 20 est idéale pour scanner une large gamme d’échantillons. Cela comprend l’électronique, les pièces en plastique, les composants métalliques légers, les pièces fabriquées de manière additive et les dispositifs médicaux. Grâce à sa configuration à double source, vous pouvez choisir entre la cible en réflexion pour une meilleure productivité grâce à l’augmentation du flux de rayons X ou la cible en transmission pour obtenir la meilleure résolution possible en fonction de votre application.

Le manipulateur de qualité métrologique offre une stabilité et une précision exceptionnelles grâce à sa base en granit et à ses colonnes en acier rigide. Cela garantit un positionnement très précis et répétable de l’échantillon, ce qui améliore directement la qualité des données et la répétabilité des mesures. Ces choix techniques garantissent la précision, la répétabilité et la fiabilité qui font la réputation de la marque Nikon.

L’optimisation de la source simplifie : le processus de réglage du filament pour une performance optimale, son processus de remplacement prolongeant ainsi sa durée de vie. Cela permet de réduire les besoins de maintenance, minimiser les temps d’arrêt et garantir une qualité de numérisation constante au fil du temps, ce qui rend le système plus convivial et plus rentable.

La série VOXLS 20 est conçue comme un investissement à long terme et peut s’adapter à l’évolution des besoins de fabrication. Il est évolutif et dispose d’une gamme de solutions d’inspection automatisées et robotisées utilisant l’Automation OPC UA Interface de Nikon, ce qui permet une intégration future dans des environnements de production automatisés au fur et à mesure de l’évolution de vos besoins.
