MM-400N / MM-800Nシリーズ

測定の高精度化やシステムとの連携など、さまざまな機能を強化した測定顕微鏡です。あらゆる産業分野での測定に対応します。

正確な測定を可能にする堅牢構造

ニコンの優れた精密加工/光学技術と高い拡張性により高さ測定やサンプルサイズ、デジタル画像測定などさまざまなニーズに応じた組合せが選択できます。

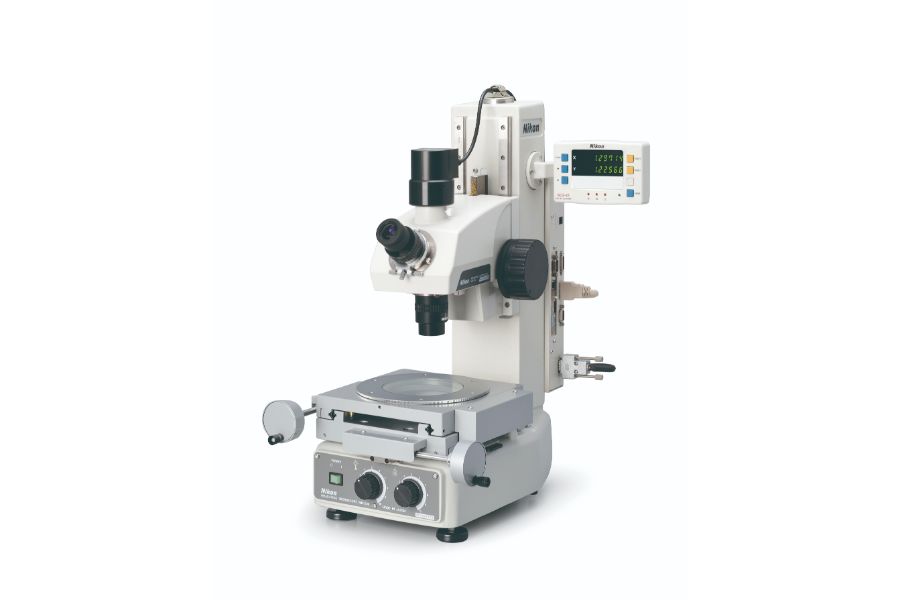

MM-400N/800Nシリーズ

電子部品、樹脂成型品、金属加工部品、工具など、幅広い業種での部品測定に適した測定顕微鏡です。

ニコンの優れた光学系

テレセントリック光学系と高コントラストで収差の少ない観察像が測定誤差を低減。また、超長作動距離により高い操作性を実現します。

CFI60-2対物レンズ

工業顕微鏡用対物レンズとの組合せも可能。明視野、暗視野、偏光、微分干渉観察において、クリアで高コントラストな観察像を提供します。。

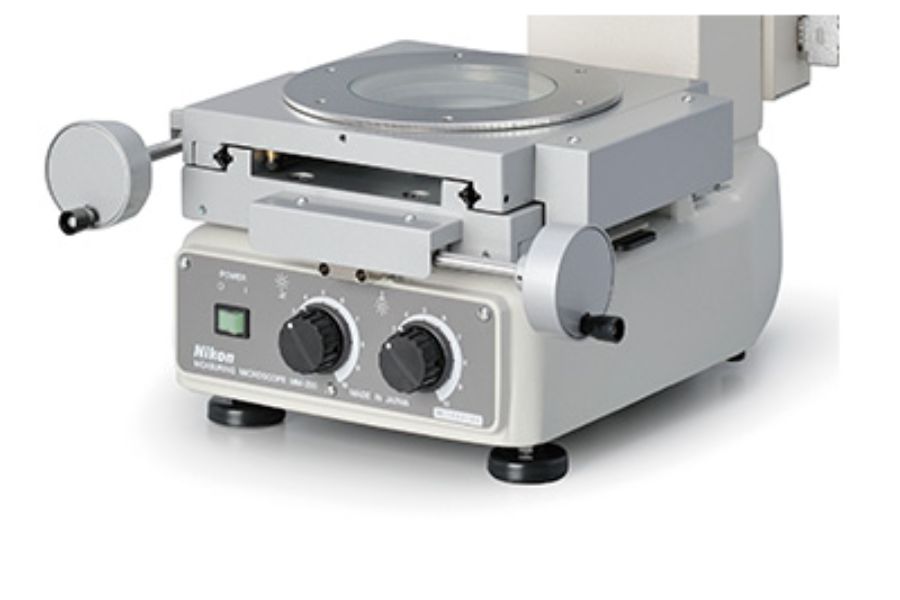

多彩なステージをラインアップ

MM-400N用には測定範囲50mm×50mmから150mm×100mmまで、MM-800N用では最大300mm×200mmまでの堅牢なステージをご用意しています。

主な特長

正確な測定を実現

堅牢な構造で長期間高精度で繰り返し性の高い測定結果が得られます。高い剛性により*300×200mm ストロークのステージが搭載可能です。*MM-800N専用です。

多彩なアクセサリーによる高い拡張性

豊富なアクセサリーをラインアップ。アクセサリーを適切に組み合わせることで、効率的で最適な測定プロセスを実現します。

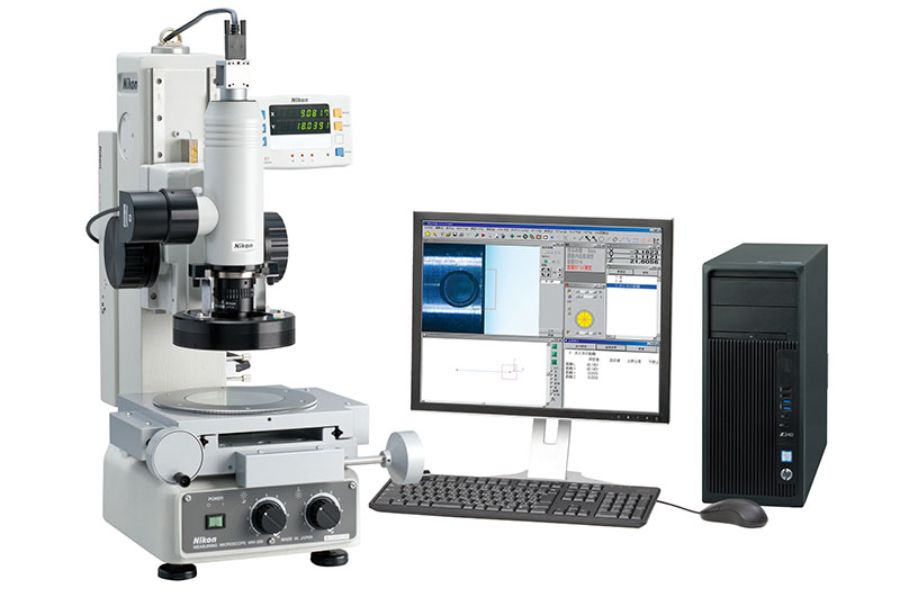

外部機器との通信を可能にするインターフェース

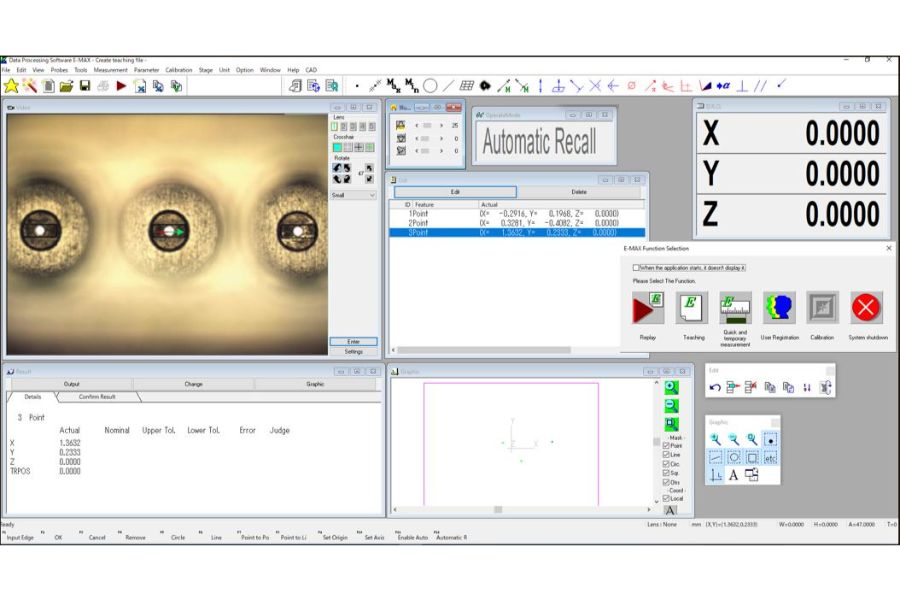

測定支援システムE-MAXとの通信で、システム制御と測定結果のデータ処理がソフトウェア上で実行可能。画像測定に重要な照明条件が保存でき、人的誤差を低減します。

高さ測定の精度を向上するフォーカスエイド(FA)

鮮明なパターンによりZ 軸の正確なピント合わせが可能、対物レンズの焦点深度による高さ測定誤差を低減できます。サンプルに合わせて明暗2 種類のパターン切替えが可能です。

特長・機能

測定顕微鏡 MMシリーズ

機種MM-800NシリーズMM-400Nシリーズ
上下動機構手動:両軸粗微動ハンドル
電動:最高駆動速度:10mm/sec
接眼レンズCFWN10X(視野数20)

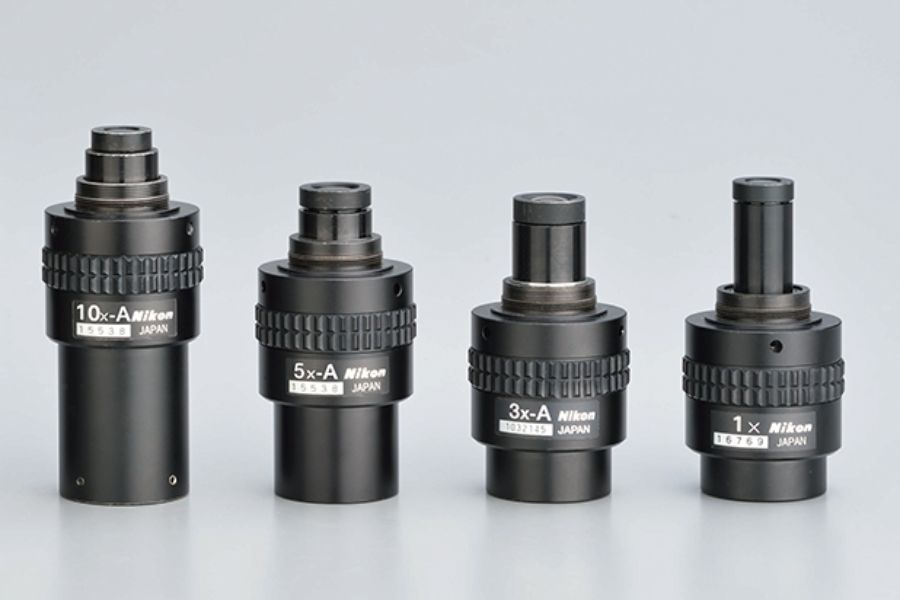

対物レンズ倍率
(作動距離)
測定顕微鏡専用対物レンズ 1X(79mm)、3X(75mm)、5X(64mm)、
10X(48mm)、20X(20mm)、50X(15mm)、100X(4mm)
ステージ*1MHS 12x8C、MHS 10x6B、MHS 8x6B、
MHS 6x4B、MHS 4x4B、MHS 2x2B
MHS 6x4B、MHS 4x4B、MHS 2x2B
被検物最大高さ200mm150mm
照明装置/光源反射:白色LED
透過:白色LED、緑色
LED(標準)*2
本体寸法/質量*3380(W)×703(D)×725(H)mm / 約72kg300(W)×567(D)×638(H)mm / 約50kg

*1:MM-800NにステージMHS 6x4B、MHS 4x4B、MHS 2x2B を取り付ける場合、ステージアダプターが必要です。
*2:TI-PS 100W電源+ MM-LH50PC 併用。
*3:ステージ、観察部は除く。
