LC15Dx

Le scanner LC15Dx capture les moindres détails avec la plus grande précision, fournissant des données précieuses sur les composants, qu’il s’agisse de petites pales d’avion ou de pièces de tôle complexes.

Des mesures au plus haut niveau de précision

Grâce à l’optique Nikon de haute qualité et conçue sur mesure, le scanner laser LC15Dx capture les détails les plus infimes avec précision tout en assurant la vitesse de traitement et la qualité des données. Pour y parvenir, il optimise en temps réel les réglages du laser en fonction du type de matériau à inspecter et de sa réflectivité.

Points clefs du produit

Scanner laser Nikon LC15Dx - Précision et détails

Précision et détails

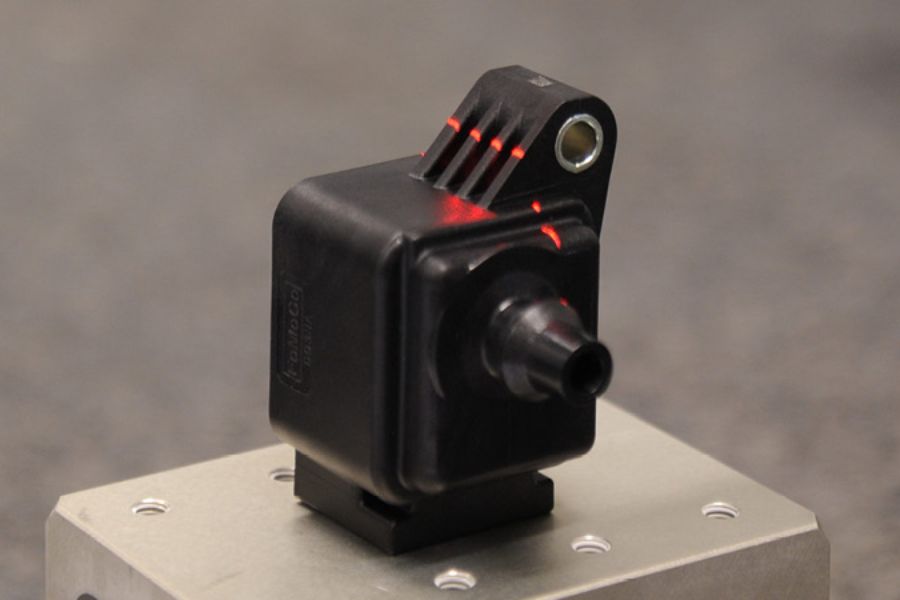

Doté d’une optique de pointe, le scanner LC15Dx capture avec précision les plus infimes détails sur une grande variété de pièces de haute précision.

Scanner laser Nikon LC15Dx - Mesure de toute surface

Mesure de toute surface

Un filtre de réflexion intelligent et un réglage automatique de la puissance du laser point par point permettent de mesurer n’importe quelle surface sans effort.

Scanner laser Nikon LC15Dx - Productivité

Productivité

Numérise les pièces rapidement pour obtenir un aperçu immédiat de la qualité dimensionnelle.

Scanner laser Nikon LC15Dx - Automatisation

Automatisation

Automatise les routines d’inspection complexes pour une analyse efficace de n’importe quelle série de pièces.

Scanner laser Nikon LC15Dx - Compatibilité

Compatibilité

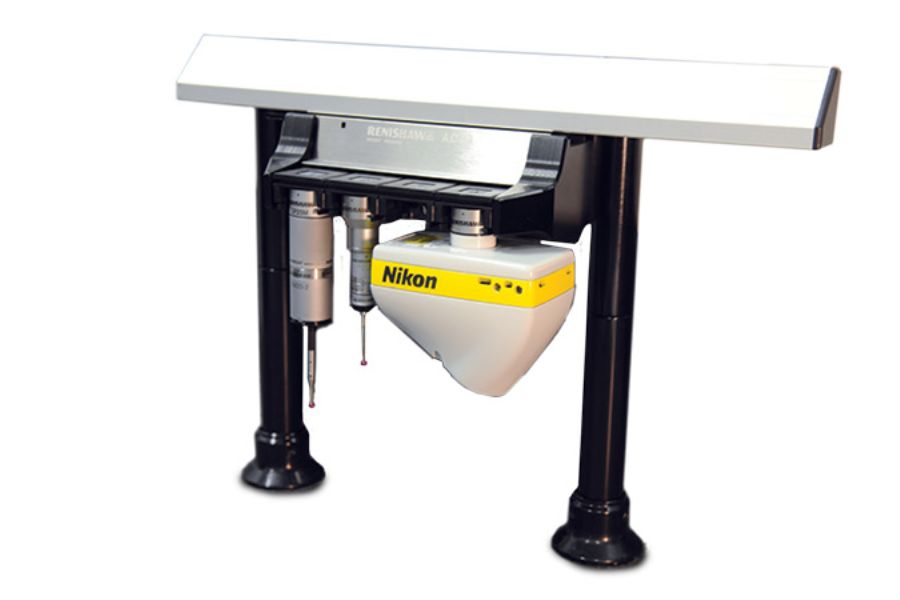

Le scanner LC15Dx se connecte à une large gamme de CMM et s’intègre de manière transparente à de nombreux logiciels de métrologie.

Scanner laser Nikon LC15Dx - Mesure de pièces fragiles

Mesure de pièces fragiles

Grâce à sa mesure sans contact, le scanner LC15Dx est idéal pour la mesure de pièces fragiles ou flexibles.

Fonctions clefs

Largeur du champ visuel18 mm
Hauteur du champ visuel15 mm
Retrait60 mm
Vitesse de balayage (environ)70 000 points/sec
Résolution (espacement des points)22 u00b5m
Erreur de palpage de forme ISO17 u00b5m
Erreur totale de palpage de dimension ISO210 u00b5m
Valeur de dispersion de palpage ISO37,6 u00b5m
Poids370 g
Sécurité du laserClasse 2

Spécifications en matière de précision selon la norme ISO 10360-8:2013 :
1 PForm.Sph.1×25:Tr:ODS,MPE : « Erreur maximale de forme par palpage » à partir de 25 points représentatifs en mode de scanning par translation
2 PSize.Sph.All:Tr:ODS,MPE : « Erreur maximale de dimension par palpage Tous » à partir de tous les points mesurés en mode de scanning par translation
3 PForm.Sph.D95%:Tr:ODS,MPL : « Valeur maximale de dispersion par palpage » à partir de 95 % des points mesurés en mode de scanning par translation
