L100

Le scanner laser L100 de Nikon est la solution idéale pour l’inspection de composants lorsque la productivité est primordiale, sans toutefois sacrifier la précision. Il offre une précision exceptionnelle et fournit des niveaux de détail élevés.

Numériser des pièces facilement, précisément et rapidement

Le scanner laser L100 offre la meilleure combinaison possible de vitesse, de précision et de facilité d’utilisation pour les mesures de surfaces et d’entités, même sur des surfaces réfléchissantes ou multimatériaux. Des données de haute qualité permettent une analyse rapide et pertinente de la qualité dimensionnelle d’une pièce.

Vidéo de présentation du L100

Découvrez le scanner laser L100.

L100 et PolyWorks

Découvrez comment le scanner L100 est utilisé avec le logiciel PolyWorks Inspector.

Comparaison entre la mesure tactile et le scanning laser

Découvrez comment le scanning laser augmente la productivité pour les mesures de surfaces et d’entités en comparaison avec le palpage tactile.

Points clefs du produit

Collecte automatique de données

Le scanner L100 pour MMT est compatible avec de nombreuses marques de MMT, les convertissant en solutions polyvalentes et multicapteurs capables de numériser rapidement des pièces complexes de toute forme ou taille.

Simplicité d’utilisation

Une projection intégrée du champ de vision indique clairement à l’utilisateur si le scanner est positionné de manière optimale. Cela facilite sa programmation et la génération des trajectoires de scan.

Etendre la portée des mesures

Le scanner L100 peut pivoter autour de son axe Autojoint grâce à un adaptateur intégré, ce qui facilite la mesure des pièces présentant des entités orientées verticalement, comme les pales de turbine.

Fonctions clefs

Erreur de palpage (MPEp)16.5 u00b5m
Longueur de la barre à billes (MPEE)26 u00b5m +L/350 mm
Test multi-stylets (MPEAL)36 u00b5m
Erreur de palpage de forme ISO415 u00b5m
Erreur totale de palpage de dimension ISO520 u00b5m
Valeur de dispersion de palpage ISO626 u00b5m
Angle de cône ISO7125u00b0
Vitesse de balayage420 000 pts/sec
RésolutionMax. 42 u00b5m
Max. Largeur du champ visuel 110 mm
Profondeur du champ visuel60 mm
Retrait 105 mm
Sécurité du laser Classe 2
Enhanced Scanner Performance ESP4
Filtre de jourOui
Compatibilité du palpeurPH10M, PH10MQ, CW43, PHS

Toutes les spécifications de précision sont valables pour une MMT d’une précision de 2 μm + L/350 ou supérieure en utilisant la sphère d’essai fournie par le fabricant. 1 Essai de Nikon Metrology comparable à la norme EN/ISO 10360-2 MPEP en utilisant une sphère adaptée de 1ơ. 2 Essai de Nikon Metrology comparable à la norme EN/ISO 10360-2 MPEE 3 Essai de Nikon Metrology comparable à la norme EN/ISO 10360-5 MPEAL Spécifications en matière de précision selon la norme ISO 10360-8:2013 : 4 PForm.Sph.1×25:Tr:ODS,MPE : Erreur maximale de forme par palpage à partir de 25 points représentatifs en mode de scanning par translation 5 PSize.Sph.All:Tr:ODS,MPE : Erreur maximale de dimension par palpage à partir de tous les points mesurés en mode de scanning par translation 6 PForm.Sph.D95%:Tr:ODS,MPL : Valeur maximale de dispersion par palpage à partir de 95 % des points mesurés en mode de scanning par translation 7 Angle du cône : Région de la sphère sur laquelle les points mesurés sont sélectionnés

Produits associés

Logiciel Focus Inspection

Le logiciel Focus Inspection de Nikon est un outil essentiel du processus d’inspection numérique, car il permet d’acquérir et de traiter des données 3D, puis de les transformer en rapports graphiques conviviaux.
Découvrir le produit

XC65Dx

Grâce à sa configuration brevetée à trois lasers, le scanner à balayage croisé (cross scanner) XC65Dx capture en un seul passage des données détaillées sur les entités géométriques 3D complexes et les surfaces de forme gauche.
Découvrir le produit

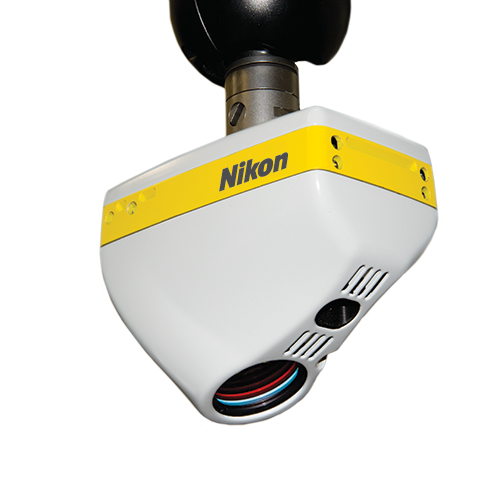

LC15Dx
